Co hàn áp lực: Giải pháp tối ưu cho hệ thống đường ống công nghiệp
A. Tình huống thực tế và tầm quan trọng của co hàn áp lực

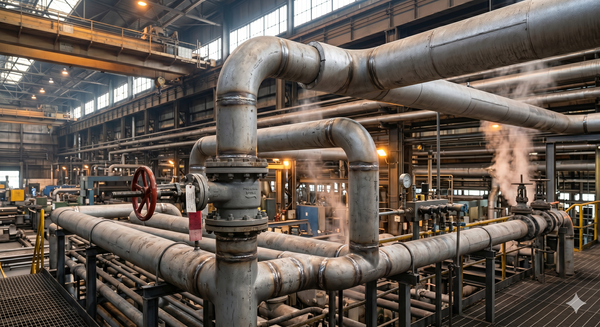

Trong các hệ thống đường ống công nghiệp hiện đại như hơi nóng, dầu khí, hay hệ thống phòng cháy chữa cháy (PCCC), đường ống hiếm khi là một dải thẳng tắp. Để tối ưu hóa không gian và vượt qua các vật cản, việc thay đổi hướng dòng chảy là yêu cầu bắt buộc. Tuy nhiên, tại các điểm chuyển hướng này, áp lực của lưu chất tác động lên thành ống là lớn nhất.
Nếu sử dụng các phụ kiện không đạt chuẩn hoặc chỉ dùng loại co thông thường cho hệ thống áp suất cao, rủi ro là cực kỳ lớn: từ rò rỉ nhẹ, nứt vỡ mối nối đến nổ đường ống, gây thiệt hại nghiêm trọng về tài sản và tính mạng. Đây chính là lý do co hàn áp lực trở thành "xương sống" không thể thiếu. Khách hàng thường băn khoăn: Co hàn áp lực khác gì co thường? Khi nào nên dùng co hàn thay vì co ren để đảm bảo an toàn tuyệt đối? Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia kỹ thuật để giúp bạn có lựa chọn chính xác nhất.
B. Kiến thức nền tảng về co hàn áp lực
Co hàn áp lực là gì?

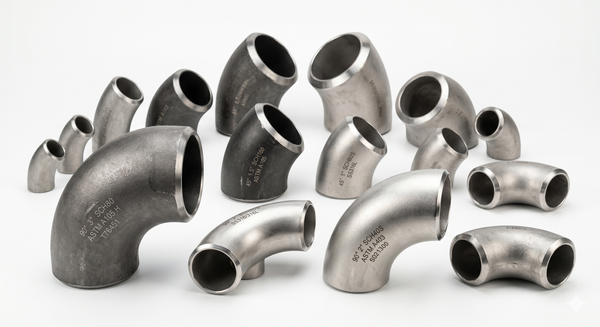

Co hàn áp lực (Forged Steel Elbow hoặc Butt Weld Elbow) là phụ kiện nối ống chuyên dụng dùng để thay đổi hướng chuyển động của lưu chất (lỏng hoặc khí) một góc nhất định. Điểm khác biệt cốt lõi nằm ở phương thức kết nối bằng mối hàn kín và thiết kế độ dày thành ống đặc biệt để chịu đựng áp suất làm việc cực lớn, thường từ vài chục đến hàng trăm bar.
Phụ kiện này là tiêu chuẩn bắt buộc trong các môi trường khắc nghiệt như:
Hệ thống hơi nóng (Steam): Nơi nhiệt độ và áp suất thay đổi liên tục.
Đường ống dầu khí: Đòi hỏi độ kín tuyệt đối để chống cháy nổ.
Nhà máy hóa chất: Cần sự ổn định trước các phản ứng hóa học.
Hệ thống thủy lực: Áp suất cực cao tác động lên các khớp nối.
Cấu tạo và nguyên lý hoạt động
Một sản phẩm co hàn áp lực chất lượng được cấu thành từ:
Thân co: Thường được đúc hoặc rèn nguyên khối để đảm bảo tính đồng nhất về vật liệu.
Đầu kết nối: Thiết kế vát mép (với co hàn đối đầu) hoặc có gờ lồng (với co hàn lồng) để tạo rãnh hàn chắc chắn.
Góc chuyển hướng: Phổ biến nhất là 45°, 90° và 180°.
Độ dày chịu áp: Được định danh qua chỉ số Schedule (SCH), tương thích với độ dày của ống chính.
Nguyên lý hoạt động: Khi dòng lưu chất di chuyển đến vị trí co, lực quán tính sẽ va đập vào thành ngoài của co hàn. Nhờ cấu tạo dày và mối hàn gắn kết bền vững, co hàn giúp triệt tiêu rung lắc, duy trì áp suất ổn định và ngăn chặn mọi khả năng rò rỉ tại vị trí xung yếu nhất của hệ thống.
C. Phân tích chuyên sâu về co hàn áp lực

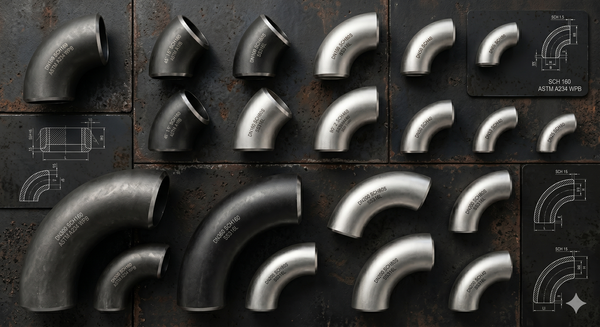

1. Phân loại co hàn áp lực theo tiêu chuẩn kỹ thuật
Để lựa chọn đúng loại phụ kiện, chúng ta cần phân tích dựa trên ba tiêu chí cốt lõi: góc hướng, phương pháp hàn và vật liệu cấu thành.
Theo góc chuyển hướng
Co hàn 45 độ (Cút 45): Được sử dụng khi cần thay đổi hướng dòng chảy một cách nhẹ nhàng. Ưu điểm lớn nhất là giảm thiểu tối đa lực cản và tổn thất áp suất (pressure drop), giúp lưu lượng ổn định hơn.
Co hàn 90 độ (Cút 90): Là loại phổ biến nhất, giúp đổi hướng vuông góc. Sản phẩm này tối ưu không gian lắp đặt tại các góc tường hoặc các cụm máy móc phức tạp.
Co hàn 180 độ (U-bend): Thường thấy trong các hệ thống trao đổi nhiệt hoặc đường ống hồi lưu, nơi dòng chảy cần quay ngược lại 180 độ so với hướng ban đầu.
Theo phương pháp hàn
Co hàn đối đầu (Butt Weld): Hai đầu co được vát mép và hàn trực tiếp vào đầu ống. Đây là phương pháp chịu áp lực tốt nhất, mối hàn thấm sâu và đều, thích hợp cho đường ống có kích thước từ lớn đến rất lớn.
Co hàn lồng (Socket Weld): Đầu ống được đút vào trong phần lõm của co rồi mới thực hiện mối hàn góc. Loại này dễ định tâm, lắp đặt nhanh, cực kỳ hiệu quả cho các đường ống kích thước nhỏ (thường dưới DN50) nhưng yêu cầu áp lực cao.
Theo vật liệu (Material Grade)
Thép carbon (A234 WPB, A105): Phổ biến nhất nhờ khả năng chịu lực tốt và giá thành tối ưu. Thường dùng cho nước, dầu, khí nén thông thường.
Thép không gỉ (Inox 304/316): Khả năng chống ăn mòn vượt trội, chịu nhiệt tốt. Đây là lựa chọn số 1 cho ngành thực phẩm, dược phẩm và hóa chất.
Thép mạ kẽm: Thêm lớp bảo vệ bề mặt chống gỉ sét cho các hệ thống PCCC hoặc đường ống lắp đặt ngoài trời.
2. Các thông số kỹ thuật không thể bỏ qua
Việc đọc hiểu thông số kỹ thuật là ranh giới giữa một hệ thống an toàn và một "quả bom nổ chậm".
Kích thước danh nghĩa (Nominal Pipe Size): Từ DN15 đến DN600. Việc chọn co phải đồng bộ tuyệt đối với kích thước ống.
Độ dày thành ống (Schedule - SCH): Đây là thông số quan trọng nhất. SCH càng lớn, thành co càng dày, khả năng chịu áp càng cao.
SCH20/SCH40: Dùng cho áp lực trung bình.
SCH80/SCH160: Dùng cho hệ thống áp suất cực cao hoặc môi trường có tính mài mòn mạnh.
Tiêu chuẩn sản xuất: Các tiêu chuẩn như ASME B16.9 (cho hàn đối đầu) hay ASTM A234 đảm bảo phụ kiện đã trải qua các bài kiểm tra nghiêm ngặt về thành phần hóa học và giới hạn bền kéo.
D. So sánh co hàn áp lực và co ren: Tại sao phải dùng co hàn?
Nhiều đơn vị thi công vì muốn tiết kiệm thời gian nên đã sử dụng co ren cho các hệ thống áp lực cao. Đây là một sai lầm phổ biến.
| Tiêu chí | Co hàn áp lực | Co ren |
| Khả năng chịu áp | Cực cao (lên đến hàng nghìn PSI) | Trung bình (thường dưới 2000-3000 PSI) |
| Độ kín khít | Tuyệt đối (nhờ mối hàn đồng nhất) | Dễ rò rỉ tại các bước ren theo thời gian |
| Độ bền cơ học | Chống rung động và va đập tốt | Dễ bị nứt vỡ tại chân ren khi có rung lắc |
| Tháo lắp | Khó (cần cắt và hàn lại) | Dễ dàng bằng thiết bị cầm tay |
| Ứng dụng | Công nghiệp nặng, hóa chất, hơi nóng | Dân dụng, hệ thống nước áp thấp |
Kết luận: Trong các hệ thống áp lực cao, mối hàn không chỉ đóng vai trò kết nối mà còn trở thành một phần của cấu trúc đường ống, giúp loại bỏ các "điểm yếu" mà bước ren tạo ra. Điều này đảm bảo tuổi thọ hệ thống có thể kéo dài hàng chục năm mà không cần bảo trì rò rỉ thường xuyên.
E. Ứng dụng thực tế và sai lầm cần tránh
Ứng dụng tiêu biểu
Ngành năng lượng: Trong các nhà máy nhiệt điện, co hàn SCH80/SCH160 được dùng để dẫn hơi quá nhiệt với áp suất khủng khiếp.
Dầu khí và lọc hóa dầu: Đảm bảo lưu chất không bị thất thoát ra môi trường, ngăn ngừa nguy cơ cháy nổ.
PCCC công nghiệp: Trong các tòa nhà cao tầng hoặc nhà xưởng lớn, khi máy bơm đẩy nước lên cao, áp lực nước cực lớn yêu cầu các co nối phải là loại hàn áp lực để không bị bục mối nối.
Những sai lầm "chết người" khi lựa chọn
Chọn sai độ dày SCH: Sử dụng co SCH40 cho hệ thống yêu cầu SCH80 sẽ khiến thành co bị mỏng hóa nhanh chóng dưới áp lực lớn, dẫn đến biến dạng hoặc nổ ống.
Hàn sai kỹ thuật: Thợ hàn không có chứng chỉ áp lực thường để lại bọt khí hoặc mối hàn không ngấu. Điều này tạo ra "điểm mù" rủi ro dù co có chất lượng đến đâu.
Vật liệu không tương thích: Sử dụng co thép carbon cho môi trường nước biển hoặc hóa chất sẽ khiến phụ kiện bị ăn mòn thủng chỉ sau một thời gian ngắn.
F. Hướng dẫn chọn mua và Checklist lắp đặt
Quy trình 4 bước chọn co hàn chuẩn chuyên gia
Bước 1 - Xác định áp suất và nhiệt độ: Tra cứu biểu đồ áp suất - nhiệt độ để biết hệ thống của bạn cần loại SCH nào.
Bước 2 - Lựa chọn vật liệu: Căn cứ vào lưu chất bên trong. Nếu là thực phẩm/hóa chất dùng Inox, nếu là dầu/hơi dùng Thép carbon.
Bước 3 - Chọn tiêu chuẩn kết nối: Phải đảm bảo co mua về khớp với tiêu chuẩn của ống (ví dụ: cùng hệ ASME hoặc cùng hệ JIS).
Bước 4 - Xác định kiểu hàn: Butt Weld cho ống lớn, Socket Weld cho ống nhỏ áp cao.
Checklist kiểm tra trước khi lắp đặt
[ ] Kiểm tra CO/CQ (Chứng chỉ chất lượng và xuất xứ).
[ ] Bề mặt vát mép của co phải nhẵn, không bị mẻ hoặc gỉ sét sâu.
[ ] Làm sạch dầu mỡ và bụi bẩn tại vị trí mối hàn.
[ ] Đảm bảo độ đồng tâm giữa ống và co để tránh ứng suất dư.
[ ] Thực hiện test áp (Hydrostatic Test) sau khi hoàn thiện mối hàn.
G. FAQ - Những câu hỏi thường gặp
1. Co hàn áp lực khác gì co hàn thông thường?
Co hàn áp lực được sản xuất theo quy trình kiểm soát nghiêm ngặt hơn, vật liệu có độ tinh khiết cao và thành co luôn dày hơn so với các loại co hàn thông thường dùng cho thoát nước hay áp suất thấp.
2. Tại sao giá co hàn áp lực lại cao hơn nhiều so với co ren?
Giá trị nằm ở vật liệu và quy trình chế tạo. Co hàn áp lực (đặc biệt là loại rèn - Forged) đòi hỏi kỹ thuật đúc/rèn phức tạp để chịu được áp suất lớn mà không bị rỗ khí bên trong thành kim loại.
3. SCH40 và SCH80 khác nhau như thế nào?
SCH80 có thành dày hơn SCH40. Ví dụ, cùng một kích thước DN50, co SCH80 sẽ chịu được áp suất làm việc cao hơn khoảng 30-50% so với SCH40.
4. Co hàn inox có cần sơn phủ không?
Không cần. Inox đã có lớp màng oxit tự bảo vệ chống ăn mòn. Tuy nhiên, với co thép carbon, bạn nên sơn phủ epoxy hoặc mạ kẽm để kéo dài tuổi thọ nếu lắp đặt ở môi trường ẩm ướt.
Kết luận:
Lựa chọn co hàn áp lực không chỉ là mua một linh kiện, mà là mua sự an toàn cho toàn bộ công trình. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn thấu đáo và chuyên sâu nhất để tối ưu hóa hệ thống đường ống của mình. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Co Hàn Áp Lực
