Co Nối: Giải Pháp Điều Hướng Dòng Chảy Chuyên Nghiệp Cho Hệ Thống Đường Ống

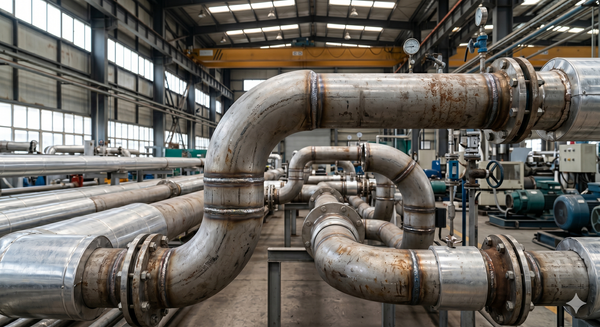

Trong quá trình thiết kế và lắp đặt hệ thống đường ống công nghiệp hay dân dụng, việc thay đổi hướng đi của dòng chảy là yêu cầu bắt buộc. Không một hệ thống nào có thể đi thẳng từ điểm đầu đến điểm cuối mà không gặp các vật cản hoặc cần uốn lượn theo cấu trúc công trình. Đây chính là lúc co nối (elbow fitting) thể hiện vai trò không thể thay thế của mình.
Tuy nhiên, thực tế cho thấy rất nhiều kỹ sư và nhà thầu vẫn gặp khó khăn trong việc lựa chọn loại phụ kiện này. Việc nhầm lẫn giữa co ren, co hàn, hay việc sử dụng sai vật liệu giữa co inox và co nhựa thường dẫn đến những hậu quả nghiêm trọng. Chọn sai co nối không chỉ gây rò rỉ, giảm áp lực dòng chảy mà còn có thể làm hỏng toàn bộ hệ thống, gây thiệt hại lớn về kinh tế và an toàn. Bài viết này sẽ cung cấp cái nhìn từ cơ bản đến chuyên sâu, giúp bạn đưa ra quyết định chính xác nhất cho hệ thống của mình.
Co nối là gì?

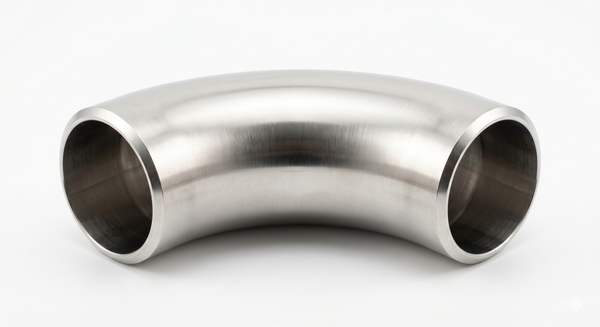

Co nối (hay còn gọi là cút nối, elbow pipe fitting) là loại phụ kiện đường ống được sử dụng để kết nối các đoạn ống với nhau nhằm thay đổi hướng của dòng lưu chất (nước, khí, dầu, hóa chất) theo một góc nhất định. Tùy vào yêu cầu của bản vẽ kỹ thuật, hướng dòng chảy có thể được điều chỉnh theo các góc phổ biến như 45°, 90°, hoặc 180°.
Nguyên lý và bản chất vận hành
Bản chất của co nối không chỉ là "bẻ lái" dòng chảy mà còn phải đảm bảo sự ổn định của áp suất tại điểm chuyển hướng. Thiết kế của co thường có dạng cong tròn đều để giảm thiểu lực va đập của dòng lưu chất vào thành ống (hiện tượng búa nước). Một co nối được thiết kế chuẩn kỹ thuật sẽ giúp điều hướng dòng chảy mượt mà, hạn chế tối đa tình trạng sụt giảm áp suất không đáng có và đảm bảo tuổi thọ cho toàn bộ hệ thống đường ống.
Phân loại co nối phổ biến trên thị trường
Sự đa dạng của các loại co nối cho phép chúng ta ứng dụng trong mọi môi trường từ dân dụng đến các nhà máy hóa chất khắc nghiệt.

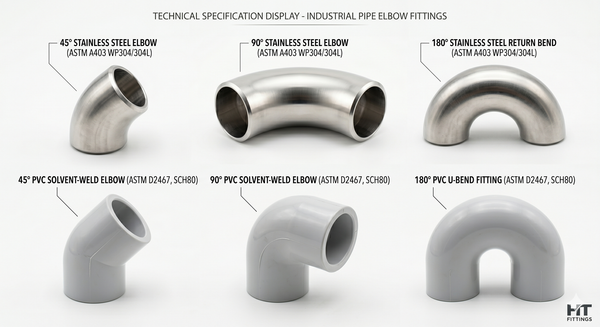

Theo góc độ điều hướng
Co 90 độ: Đây là loại phổ biến nhất, dùng để tạo một góc vuông cho đường ống.
Co 45 độ: Sử dụng khi cần chuyển hướng nhẹ nhàng hơn, giúp dòng chảy ít bị cản trở và giảm tổn thất áp suất hơn so với co 90°.
Co 180 độ (U-bend): Thường dùng trong các hệ thống trao đổi nhiệt hoặc các vòng lặp đường ống.
Theo phương pháp kết nối
Co ren (Threaded elbow): Sử dụng các ren trong để vặn trực tiếp vào đầu ống. Ưu điểm là lắp đặt cực kỳ nhanh chóng, linh hoạt, nhưng khả năng chịu áp lực và độ kín không cao bằng các loại khác.
Co hàn (Butt weld): Được kết nối bằng phương pháp hàn đối đầu hoặc hàn lồng. Đây là lựa chọn hàng đầu cho các hệ thống áp lực cao vì độ bền và tính kín khít tuyệt đối.
Co nhựa dán keo: Thường thấy ở các hệ thống co nhựa PVC, co PPR hoặc co HDPE, sử dụng keo dán chuyên dụng hoặc hàn nhiệt để tạo liên kết.
Theo vật liệu chế tạo
Co inox (304, 316): Chống ăn mòn tuyệt vời, chịu nhiệt tốt, thường dùng trong ngành thực phẩm, dược phẩm và hóa chất.
Co thép: Có độ cứng cao, chịu lực tốt, thường dùng cho hệ thống hơi, gas hoặc PCCC.
Co nhựa: Giá thành rẻ, không bị oxy hóa bởi môi trường nước thông thường, phù hợp cho cấp thoát nước dân dụng.
Thông số kỹ thuật và Tiêu chuẩn quan trọng
Khi lựa chọn kích thước co nối, bạn không thể chỉ dựa vào cảm quan mà phải tuân thủ các thông số kỹ thuật nghiêm ngặt để đảm bảo sự đồng bộ:
Đường kính danh nghĩa (DN / Inch): Phải tương ứng với đường kính của ống (ví dụ: ống DN50 phải dùng co DN50).
Độ dày (Schedule): Các ký hiệu như SCH10, SCH40, SCH80 thể hiện độ dày thành co. Độ dày càng lớn, khả năng chịu áp lực càng cao.
Áp lực làm việc: Được tính theo Bar hoặc PSI, giúp xác định giới hạn chịu đựng của phụ kiện.

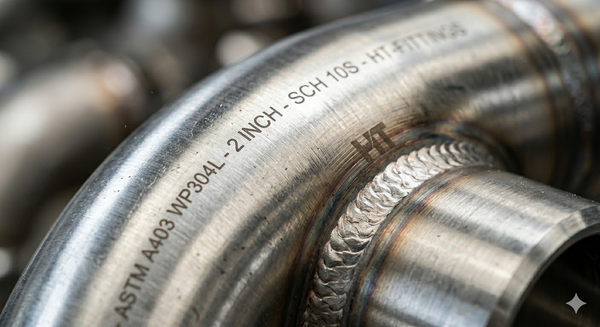

Tiêu chuẩn quốc tế: Một co nối chất lượng phải đạt các tiêu chuẩn như ASTM (Mỹ), JIS (Nhật), hoặc DIN (Đức) để đảm bảo độ chính xác về kích thước và thành phần hóa học của vật liệu.
Bảng so sánh các loại co nối phổ biến
| Loại Co Nối | Ưu Điểm | Nhược Điểm | Ứng Dụng Phù Hợp |
| Co ren | Lắp đặt đơn giản, dễ tháo rời. | Dễ rò rỉ tại mối ren, không chịu áp cao. | Hệ thống dân dụng, áp suất thấp. |
| Co hàn | Độ kín tuyệt đối, bền bỉ theo thời gian. | Cần thợ hàn tay nghề cao, khó sửa chữa. | Công nghiệp áp lực cao, hơi nóng, gas. |
| Co nhựa | Giá rẻ, không bị rỉ sét, nhẹ. | Chịu nhiệt kém, dễ nứt vỡ cơ học. | Cấp thoát nước, tưới tiêu. |
Tại sao chọn đúng co nối lại mang tính sống còn?
Việc sử dụng sai loại phụ kiện có thể dẫn đến những "thảm họa kỹ thuật" âm thầm. Ví dụ, nếu bạn dùng co ren cho một hệ thống hơi nóng áp lực cao, sự giãn nở nhiệt liên tục sẽ làm lỏng các mối ren, gây rò rỉ nghiêm trọng. Hoặc nếu sử dụng co nhựa cho môi trường có hóa chất mạnh mà không kiểm tra tính tương thích, phụ kiện sẽ bị mủn và vỡ chỉ sau thời gian ngắn.
Lựa chọn đúng góc độ (45° thay vì 90° khi cần tối ưu lưu lượng) cũng giúp giảm đáng kể năng lượng vận hành cho máy bơm, từ đó tiết kiệm chi phí điện năng dài hạn.
Ứng dụng thực tế và Sai lầm thường gặp
Phụ kiện ống nước và co nối xuất hiện ở mọi nơi xung quanh chúng ta:
Hệ thống HVAC: Điều hướng luồng khí lạnh và nước giải nhiệt trong các tòa nhà.
PCCC: Đảm bảo dòng nước cứu hỏa luôn sẵn sàng với áp lực tối đa tại các góc cua.
Công nghiệp nặng: Dẫn dầu, hóa chất và hơi nước trong các quy trình sản xuất phức tạp.
Những sai lầm "kinh điển" cần tránh
Chọn sai góc co: Cố tình dùng co 90° ở những vị trí cần dòng chảy thoát nhanh, gây tắc nghẽn hoặc giảm hiệu suất.
Không kiểm tra mác thép: Dùng co thép thường cho môi trường hóa chất khiến hệ thống bị ăn mòn rỗ chỉ sau vài tháng.
Lắp sai tiêu chuẩn: Cố tình đấu nối co tiêu chuẩn JIS vào ống tiêu chuẩn DIN khiến mối nối không khít hoặc bị vênh.
Checklist lựa chọn và Hướng dẫn lắp đặt chuẩn kỹ thuật
Để hệ thống luôn vận hành trơn tru, hãy luôn mang theo checklist này khi mua hàng:
Đã xác định đúng góc điều hướng chưa (45°, 90°, 180°)?
Vật liệu có chịu được môi trường lưu chất không (Inox, thép hay nhựa)?
Áp lực làm việc thực tế có nằm trong giới hạn của co nối không?
Kích thước DN đã khớp với đường ống chính chưa?
Sản phẩm có đầy đủ chứng chỉ tiêu chuẩn (ASTM, JIS, DIN) không?
Quy trình lắp đặt chuyên nghiệp
Làm sạch: Vệ sinh kỹ đầu ống và mặt trong của co nối để loại bỏ bụi bẩn và dầu mỡ.
Định hướng: Đặt co đúng góc độ theo bản vẽ thiết kế trước khi cố định.
Kết nối: Nếu dùng ren, hãy dùng thêm băng tan hoặc keo chịu nhiệt. Nếu hàn, cần đảm bảo đường hàn đều và không bị bọt khí.
Kiểm tra: Luôn thực hiện bài test áp lực (pressure test) sau khi lắp đặt để đảm bảo không có bất kỳ điểm rò rỉ nào.
FAQ - Câu hỏi thường gặp
1. Co nối và cút có giống nhau không?
Về bản chất là một. "Cút" là cách gọi dân dã, phổ biến trong giới thợ kỹ thuật tại Việt Nam để chỉ co nối.
2. Khi nào nên ưu tiên dùng co 45 độ?
Bạn nên dùng co 45° khi muốn giảm thiểu tổn thất áp suất và tạo dòng chảy mượt mà hơn, đặc biệt ở các hệ thống thoát nước hoặc dẫn chất lỏng có độ nhớt cao.
3. Co inox có thực sự tốt hơn co nhựa không?
Inox vượt trội về độ bền nhiệt, áp lực và tuổi thọ. Tuy nhiên, co nhựa lại là lựa chọn kinh tế và tối ưu cho các hệ thống nước sạch bình thường hoặc môi trường hóa chất không quá nóng.
4. Làm sao để tránh rò rỉ tại mối nối co?
Hãy chọn đúng phương pháp kết nối (hàn cho áp cao) và đảm bảo kỹ thuật thi công (siết đủ lực, làm sạch bề mặt trước khi dán keo hoặc hàn).
Kết luận: Chi tiết nhỏ, Giá trị lớn
Mặc dù co nối chỉ là một chi tiết nhỏ trong tổng thể công trình, nhưng nó chính là yếu tố quyết định sự liền mạch và an toàn của dòng chảy. Việc đầu tư đúng mức vào phụ kiện chất lượng không chỉ giúp tăng tuổi thọ hệ thống mà còn giúp bạn tiết kiệm hàng tá chi phí bảo trì sau này.
