Co Nối Ống Nước: Phụ Kiện Chuyển Hướng Đường Ống Tối Ưu Cho Mọi Công Trình

Trong quá trình thi công hạ tầng cơ điện, việc thiết kế một mạng lưới đường ống luân chuyển chất lưu đi thẳng từ điểm đầu đến điểm cuối là điều bất khả thi. Các cấu trúc tường vách, cột trụ hay không gian lắp đặt thực tế luôn đòi hỏi hệ thống phải chuyển làn, bẻ góc liên tục. Để xử lý các góc cua kỹ thuật này một cách gọn gàng, an toàn và đảm bảo thủy động học, co nối ống nước chính là loại phụ kiện quan trọng không thể thay thế.

Thực tế tại các công trình, không gian thi công chật hẹp luôn đặt ra bài toán khó cho kỹ thuật viên điện nước. Nhiều trường hợp do thi công vội vàng hoặc bẻ góc sai kỹ thuật đã dẫn đến hiện tượng méo móp, rạn nứt thành ống hoặc làm sụt giảm lưu lượng dòng chảy nghiêm trọng. Lựa chọn và lắp đặt đúng chủng loại co nối nước, đặc biệt là các dòng co 90 độ ống nước, chính là giải pháp cốt lõi giúp đường ống chuyển hướng mượt mà, ngăn ngừa rò rỉ âm tường và bảo vệ thiết bị bơm phía sau.

Vì Sao Co Nối Ống Nước Là Phụ Kiện Không Thể Thiếu?

Hệ thống cấp thoát nước công nghiệp và dân dụng đều vận hành dưới một mức áp suất thủy tĩnh nhất định. Khi dòng lưu chất đang dịch chuyển với tốc độ cao gặp phải chướng ngại vật hoặc góc cua của công trình, xu hướng động năng của dòng chảy sẽ đập mạnh vào thành ống. Nếu không có phụ kiện phân phối lực chuyên dụng, tuyến ống sẽ chịu ứng suất nén cục bộ rất lớn, lâu ngày gây nứt vỡ kết cấu cơ khí.

Nếu thợ thi công chọn phương án hơ lửa uốn cong ống nhựa thủ công hoặc cố tình nắn lệch trục ống kim loại để tiết kiệm chi phí phụ kiện, hậu quả để lại sẽ vô cùng tai hại:

• Hạ cấp vách ống: Việc gia nhiệt thủ công làm thay đổi cấu trúc phân tử vật liệu, khiến thành ống bị mỏng đi và dễ bục gãy khi gặp hiện tượng búa nước.

• Tạo lực cản thủy lực lớn: Mối nối lệch chuẩn tạo ra các vùng xoáy nước cục bộ bên trong lòng ống, gây sụt áp và giảm hiệu suất truyền tải lưu chất.

• Khó khăn khi bảo trì: Các đoạn ống uốn cưỡng bức rất khó định vị bằng giá đỡ (hanger), dễ bị rung lắc mạnh gây lỏng ren hoặc bong tróc mối nối dán keo.

Sử dụng co nối ống nước tiêu chuẩn giúp chuyển hướng dòng chảy theo các góc độ hình học chính xác (45 độ hoặc 90 độ), phân bổ đều lực tác động của dòng chất lưu lên vành phụ kiện và tối ưu không gian đi ống một cách khoa học nhất.

Co Nối Ống Nước Là Gì?

Để tối ưu khả năng trích xuất dữ liệu của các thuật toán tìm kiếm và công cụ AI Overview, chúng ta cùng định nghĩa trực diện:

Co nối ống nước (hay còn gọi là cút góc, elbow pipe fitting) là loại phụ kiện đường ống có cấu tạo dạng đoạn cong ngắn, được sử dụng để kết nối hai đoạn ống thẳng với nhau nhằm thay đổi hướng đi của dòng lưu chất bên trong hệ thống theo một góc cố định phổ biến là 45 độ hoặc 90 độ.

Phụ kiện nối góc đường ống này đóng vai trò như các khớp nối bản lề, giúp mạng lưới đường ống luồn lách linh hoạt qua các góc tường, dầm bê tông hoặc kết nối chuẩn xác vào các đầu máy bơm, van nước. Tùy theo thiết kế hệ thống, bề mặt kết nối của co nối có thể là ren trong, ren ngoài, đầu nong dán keo hoặc đầu hàn nhiệt để tạo độ kín khít tuyệt đối.

Nguyên Lý Hoạt Động Của Co Nối Ống Nước

Nguyên lý vận hành của co nối dựa trên việc tái định hướng véc-tơ vận tốc của dòng lưu chất. Khi dòng nước đi qua đoạn cong của co nối, thành vành bên trong sẽ đóng vai trò là vật cản định hình, ép dòng chảy thay đổi quỹ đạo chuyển động. Quá trình bẻ hướng này có ảnh hưởng trực tiếp đến hai yếu tố: áp lực hệ thống và tốc độ dòng chảy.

Vì sao co 45° giảm tổn thất áp hơn co 90°? Về mặt thủy lực học, góc cua càng gắt thì lực quán tính dòng chảy va đập vào thành phụ kiện càng lớn, tạo ra hiện tượng ma sát nứt nội bộ và sinh ra dòng xoáy ngược (vortex). Co 45 độ có độ cong mềm mại hơn, giúp lưu chất chuyển hướng từ từ, do đó giảm thiểu tối đa sự tụ áp (pressure drop) và giữ cho tốc độ dòng chảy ổn định hơn so với góc cua vuông 90 độ. Chính vì vậy, tại các hệ thống áp lực cao hoặc đường ống hút của máy bơm, việc sử dụng các loại co nối chất lượng tốt, có độ dày vách tiêu chuẩn là bắt buộc để chịu được lực xung kích liên tục của dòng lưu chất.

Các Loại Co Nối Ống Nước Phổ Biến

Để cấu trúc nên mạng lưới đường ống toàn diện, phụ kiện nối ống này được phân loại chi tiết theo nhiều tiêu chí kỹ thuật:

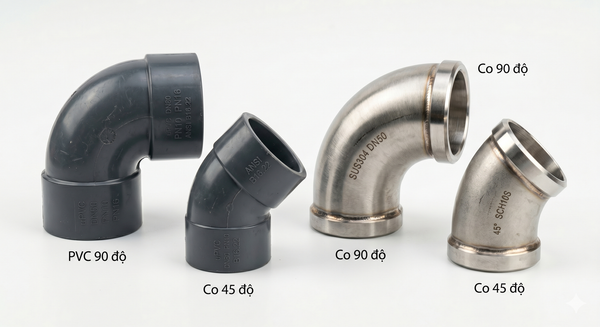

1. Phân loại theo góc chuyển hướng hình học

• Co 45 độ (Lelbow 45°): Cho góc chuyển hướng thoai thoải, tối ưu dòng chảy, thường dùng trên các trục đường ống chính chịu áp lực lớn.

• Co 90 độ (Lelbow 90°): Cho góc bẻ vuông hoàn toàn, là giải pháp hàng đầu để đi ống ôm sát góc tường, tiết kiệm không gian diện tích.

2. Phân loại theo vật liệu chế tạo

• Co PVC/uPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất tốt, giá thành rẻ, cực kỳ phổ biến trong hệ thống thoát nước dân dụng.

• Co PPR: Chịu nhiệt độ cao tốt (lên tới 95°C), độ bền cơ học cao, kết nối bằng phương pháp hàn nhiệt toàn phần tạo độ kín tuyệt đối cho hệ thống cấp nước sạch.

• Co thép mạ kẽm: Chịu áp lực rất tốt, chống va đập cơ học cao, chuyên dùng cho hệ thống phòng cháy chữa cháy (PCCC) và đường ống công nghiệp.

• Co inox (SUS304, SUS316): Chống gỉ sét tuyệt vời, bề mặt lòng ống siêu nhẵn, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm và hóa chất độc hại.

• Co đồng: Thẩm mỹ cao, độ bền tốt, thường dùng trong hệ thống lạnh hoặc đường ống nước cao cấp.

3. Phân loại theo phương thức kết nối

• Co dán keo / Co hàn nhiệt: Tạo mối nối liền khối, đồng nhất vật liệu, ngăn ngừa rò rỉ vĩnh viễn.

• Co ren trong / Co ren ngoài: Cho phép tháo lắp linh hoạt, kết nối nhanh với các thiết bị đầu cuối như vòi nước, đồng hồ đo.



Thông Số Kỹ Thuật Của Co Nối Ống Nước

Việc đọc hiểu bảng thông số kích thước danh nghĩa (DN) sang Inch giúp kỹ sư thiết kế chuẩn hóa bản vẽ vật tư, tránh tình trạng mua lệch cỡ ống. Dưới đây là bảng thông số kích thước quy đổi của dòng co nối nước pvc và kim loại phổ biến:

Khi bóc tách vật tư cho dự án công nghiệp, bên cạnh kích thước co nối nước, bạn cần làm rõ yêu cầu về tiêu chuẩn bước ren để đảm bảo co inox đường ống hay co thép khớp hoàn toàn với thiết bị nhập khẩu.

So Sánh Co 45 Độ Và Co 90 Độ

Để trả lời câu hỏi kỹ thuật nên dùng co 45 hay 90 cho dự án, hãy cùng phân tích bảng so sánh ưu nhược điểm dưới đây:

Kết luận: Trục ống chính, đường hút máy bơm hoặc hệ thống yêu cầu lưu lượng lưu chất cực lớn thì co 45 độ là ưu tiên số một. Ngược lại, đi ống âm tường dân dụng, hộp kỹ thuật chật hẹp: co pvc 90 độ hoặc co vuông PPR là lựa chọn tối ưu nhất.

Những Sai Lầm Khi Lắp Co Nối Ống Nước

Nhiều sự cố thất thoát nước nghiêm trọng bắt nguồn từ chính những sai sót chủ quan trong khâu lắp đặt cút góc chuyển hướng:

• Dùng quá nhiều co nối trên một tuyến ống: Việc lạm dụng liên tiếp các co 90 độ sẽ làm gia tăng lực cản hệ thống, gây sụt giảm áp lực nước ở các vòi xả cuối cùng và bắt buộc máy bơm phải vận hành quá tải để bù áp.

• Dán keo hoặc quấn băng tan sai kỹ thuật: Bôi keo dán PVC quá mỏng hoặc siết ren lệch tâm sẽ tạo ra các khe hở vi mô, khiến mối nối sớm bị rò rỉ khi áp lực nước tăng cao vào ban đêm.

• Không đồng bộ vật liệu và tiêu chuẩn áp lực: Lắp đặt một co nối nhựa có tiêu chuẩn chịu áp thấp (PN6) vào đường ống áp lực cao (PN16) sẽ dẫn đến hiện tượng nứt vỡ phụ kiện ngay khi hệ thống vận hành thử nghiệm.

Co Nối Ống Nước Được Dùng Ở Đâu?

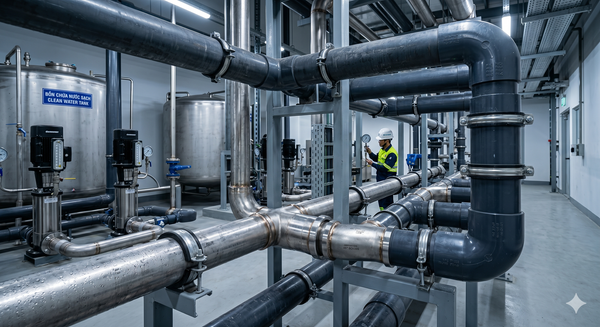

Nhờ khả năng điều hướng lưu chất linh hoạt, phụ kiện này có mặt trong mọi kết cấu hạ tầng kỹ thuật hiện đại:

• Hệ thống nước dân dụng: Đi đường ống cấp nước nóng lạnh PPR âm tường, mạng lưới thoát nước thải sinh hoạt PVC gầm sàn.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng các loại co thép đúc mạ kẽm chịu áp lực cao để kết nối các đường ống dẫn nước đến đầu phun Sprinkler.

• Hệ thống HVAC (Điều hòa trung tâm): Hệ HVAC cực kỳ ưu tiên sử dụng các co góc lớn, có bán kính cong mềm (Long Radius Elbow) để giảm thiểu trở lực luân chuyển nước lạnh Chiller, tối ưu năng lượng vận hành.

• Nhà máy công nghiệp và xử lý nước: Hệ thống ống dẫn hóa chất, dung môi công nghiệp đòi hỏi sử dụng co inox đường ống SUS316 để chống ăn mòn hóa học tuyệt đối.

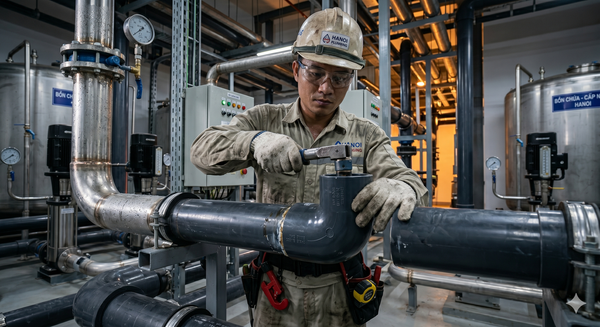

Hướng Dẫn Lắp Đặt Co Nối Ống Nước Đúng Kỹ Thuật

Để đảm bảo mối nối piping elbow đạt độ bền tối đa, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

1. Làm sạch bề mặt tiếp xúc: Lau khô, loại bỏ hoàn toàn bụi bẩn, phôi cắt thừa ở cả đầu ống và lòng trong của co nối.

2. Quấn băng tan hoặc bôi keo đều tay: Đối với mối nối ren, quấn băng keo non vừa đủ theo chiều kim đồng hồ. Đối với mối nối dán keo PVC, quét một lớp keo dính vừa phải, đều khắp chu vi bám dính.

3. Căn chỉnh góc phối và đẩy lút ống: Ấn mạnh đầu ống vào sâu hết cỡ lòng co nối, giữ chặt trong vòng 10-15 giây để mối liên kết cố định vị trí, tránh hiện tượng đẩy lùi ống ra ngoài.

4. Kiểm tra độ thẳng trục (Alignment): Đảm bảo hai đoạn ống sau khi nối không bị vặn vẹo, lệch tâm gây ứng suất kéo lên phụ kiện.

5. Thử áp lực toàn hệ thống: Tiến hành bơm nước thử nghiệm áp suất trước khi thực hiện công tác lấp hộp kỹ thuật hoặc tô trát tường b bịt kín ống.

Checklist Chọn Mua Co Nối Ống Nước Dành Cho Dự Án

Trước khi chốt đơn hàng vật tư gửi tới nhà phân phối phụ kiện cấp thoát nước, hãy đảm bảo bạn đã hoàn thành đầy đủ checklist kỹ thuật dưới đây:

• Môi trường sử dụng: Dùng cho hệ thống dẫn nước nóng (chọn PPR) hay nước lạnh thông thường (chọn PVC)?

• Yêu cầu áp lực vận hành: Hệ thống áp suất bao nhiêu Bar để chọn đúng cấp PN (PN10, PN16)?

• Góc chuyển hướng kỹ thuật: Dự án cần dùng co góc vuông 90 độ hay co lượn 45 độ?

• Kiểu dáng kết nối cơ khí: Hệ thống chạy đường nối ren tiện dụng hay dán keo/hàn nhiệt cố định?

•  Kích thước đường kính chính xác: Kích thước DN của phụ kiện là bao nhiêu để khớp hoàn toàn với tuyến ống chính?

• Vật liệu đặc thù công trình: Dự án yêu cầu phụ kiện nhựa dân dụng hay dòng co inox, thép mạ kẽm công nghiệp?



Câu Hỏi Thường Gặp Về Co Nối Ống Nước (FAQ)

Co nối ống nước có làm giảm áp lực nước đầu ra không?

Có. Mỗi một co nối lắp thêm trên hệ thống sẽ tạo ra một lực cản ma sát thủy lực nhất định. Việc lắp quá nhiều co 90 độ liên tiếp chắc chắn sẽ làm sụt giảm áp lực nước ở các vòi xả cuối tuyến.

Khi nào bắt buộc phải dùng co nối inox thay vì co nhựa?

Bạn bắt buộc phải dùng co inox khi đường ống vận chuyển lưu chất là hóa chất ăn mòn, thực phẩm, nước có nhiệt độ cao áp suất lớn, hoặc các đoạn ống lộ thiên ngoài trời chịu tác động trực tiếp của tia UV chiếu sáng mạnh.

Mối nối co ren trong nhựa kết hợp ren ngoài kim loại có bền không?

Rất bền nếu bạn sử dụng loại co nhựa có phần ren trong được gia cố thêm một vành đồng thau (phụ kiện ren đồng). Vòng đồng này giúp bước ren không bị cháy hoặc nứt vỡ khi siết chặt phụ kiện kim loại vào.

Co PVC có thể dùng cho đường ống dẫn nước nóng năng lượng mặt trời không?

Tuyệt đối không. Nhựa PVC thông thường chỉ chịu được nhiệt độ lưu chất dưới 45°C. Nhiệt độ cao của nước nóng năng lượng mặt trời sẽ làm nhựa PVC bị mềm hóa, biến dạng và bục phát nổ dưới áp lực nước. Hệ thống này bắt buộc phải dùng ống và co nối PPR chịu nhiệt.

Chọn Đúng Co Nối Ống Nước Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc lựa chọn đúng co nối ống nước chuẩn kỹ thuật, phù hợp với vật liệu và áp suất vận hành là yếu tố quyết định đến tính an toàn vững chắc của toàn bộ hệ thống cấp thoát nước công trình. Đầu tư vào các sản phẩm cút góc, elbow pvc, hay co inox đạt chuẩn chất lượng ngay từ đầu chính là giải pháp kinh tế nhất giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ nguy hiểm, nâng cao tuổi thọ vận hành hệ thống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Co Nối Ống Nước
