Co Tê: Cẩm Nang Toàn Diện Về Phụ Kiện Đường Ống Không Thể Thiếu
Vì Sao Co Tê Là Phụ Kiện Không Thể Thiếu Trong Hệ Thống Đường Ống?
Trong thực tế thi công và thiết kế các hệ thống cơ điện (M&E) hiện đại, các kỹ sư luôn phải đối mặt với một bài toán kỹ thuật nền tảng: làm thế nào để điều hướng dòng chảy một cách an toàn, khoa học và đạt hiệu suất thủy lực cao nhất.
Một mạng lưới đường ống công nghiệp, dù là hệ thống cấp nước sinh hoạt, mạng lưới phòng cháy chữa cháy (PCCC), đường truyền khí nén hay hệ thống dẫn hóa chất độc hại, hiếm khi chỉ chạy theo một đường thẳng độc nhất. Dòng lưu chất luôn phát sinh nhu cầu phải chia nhánh để đi đến các khu vực khác nhau, kết nối từ nhiều hướng đổ về một bồn chứa chung, hoặc thiết kế sẵn các điểm nối chờ để mở rộng mạng lưới đường ống trong tương lai.
Nếu không có những phụ kiện kết nối tiêu chuẩn, quá trình lắp ráp này sẽ gặp vô vàn trở ngại. Việc thi công cắt ghép thủ công không chỉ gây khó khăn, tốn kém nhân công mà còn làm tăng nguy cơ rò rỉ trầm trọng tại các điểm nối. Một điểm nối yếu kém sẽ gây tụt áp, làm giảm tuổi thọ vật tư và đánh tụt hiệu quả vận hành của toàn bộ nhà máy.
Đó chính là lý do co tê trở thành một trong những phụ kiện đường ống quan trọng và mang tính sống còn nhất. Nó đóng vai trò như một "nhịp cầu" điều phối dòng chảy linh hoạt, giải quyết triệt để bài toán phân nhánh trong mọi quy mô công trình từ dân dụng đến công nghiệp nặng.
Co Tê Là Gì?

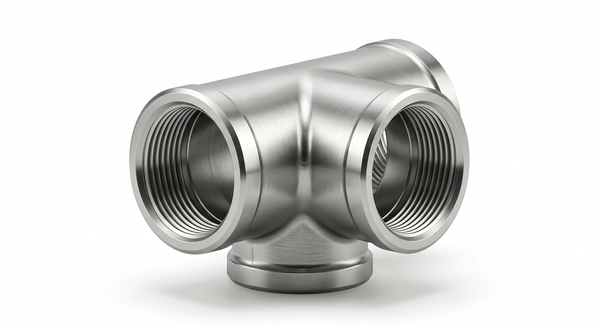

Co tê (Tee fitting) là một loại phụ kiện đường ống cơ khí có hình dạng chữ T, được thiết kế với ba đầu kết nối nhằm mục đích tạo ra một nhánh đường ống mới vuông góc với trục chính, hoặc dùng để hợp nhất/phân chia dòng lưu chất trong hệ thống.
Mang thiết kế dạng chữ T đặc trưng, phụ kiện đường ống này luôn đảm bảo cấu trúc gồm một đường dẫn chính đi thẳng và một đường rẽ nhánh vuông góc. Sự linh hoạt của chúng còn đến từ sự đa dạng vật liệu chế tạo, từ kim loại như inox, thép, đồng đến các dòng nhựa công nghiệp, cho phép tương thích với mọi loại môi trường khắc nghiệt.
Vai trò thực tiễn của co tê vượt xa một khớp nối thông thường. Nó là thành phần cốt lõi đảm nhận nhiệm vụ phân phối lưu chất đến các khu vực máy móc chuyên biệt. Việc sử dụng co tê cho phép các kỹ sư dễ dàng kết nối nhánh phụ vào thân ống cái một cách chắc chắn, tối ưu hóa thiết kế không gian nhà xưởng và đảm bảo tính mạch lạc cho cả một mạng lưới chằng chịt.
Nguyên Lý Hoạt Động Của Co Tê
Sự ưu việt của thiết bị này nằm ở nguyên lý thủy động lực học cơ bản: phân tách dòng hoặc hội tụ dòng chảy.
Khi dòng lưu chất (có thể là nước, khí gas, hoặc hơi nóng) được bơm vào từ nhánh chính, áp lực của hệ thống sẽ đẩy một phần lưu lượng rẽ nhánh 90 độ đi vào đường ống phụ, phần còn lại tiếp tục đi thẳng. Từ một nguồn cấp ban đầu, lưu chất có thể chia thành hai hướng khác biệt. Ngược lại, phụ kiện này hoàn toàn có thể đảo ngược vai trò, đóng vai trò như một phễu thu gom, hợp lưu từ nhiều nhánh xả đổ dồn về một đường ống xả chính.
Tại sao thiết kế chữ T lại được giới kỹ thuật ưu ái và sử dụng phổ biến đến vậy?
Dễ lắp đặt: Cấu trúc 90 độ vuông vức, đối xứng giúp thợ thi công dễ dàng căn chỉnh tọa độ, đo đạc kích thước và tiến hành đấu nối kể cả trong những không gian hộp kỹ thuật chật hẹp.
Tiết kiệm không gian: Sử dụng chữ T gọn gàng hơn rất nhiều so với việc phải uốn cong đường ống hoặc kết hợp gượng ép nhiều phụ kiện bẻ góc khác nhau.
Dễ bảo trì: Các ngã ba kết nối luôn là điểm dễ tiếp cận, giúp quá trình kiểm tra, bảo dưỡng hay khắc phục sự cố rò rỉ diễn ra nhanh chóng.
Linh hoạt khi mở rộng hệ thống: Khi nhà máy cần lắp thêm dây chuyền mới, việc chèn thêm một chữ T vào đường ống cái để lấy nguồn cấp là phương pháp thi công an toàn và triệt để nhất.

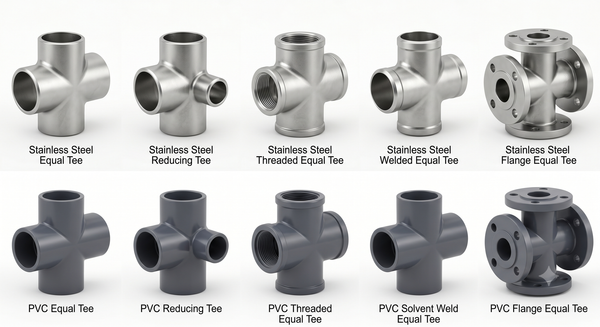

Các Loại Co Tê Phổ Biến Hiện Nay
Tùy thuộc vào yêu cầu của bản vẽ thiết kế, các nhà thầu có thể lựa chọn từ nhiều biến thể khác nhau để tối ưu hóa hiệu năng làm việc.
Co Tê Đều (Equal Tee)
Đặc điểm: Đúng như tên gọi, tê đều có cả ba đầu kết nối (hai đầu trục chính và một đầu nhánh) sở hữu cùng một thông số kích thước đường kính.
Ứng dụng: Đây là dòng sản phẩm thông dụng nhất, được sử dụng chủ yếu trong các thiết kế hệ thống phân phối yêu cầu duy trì lưu lượng và áp lực đồng đều ở mọi hướng, đảm bảo không có nhánh nào bị thiếu hụt nguồn cấp.
Co Tê Giảm (Reducing Tee)
Đặc điểm: Thiết kế của tê giảm (hay còn gọi là tê thu) có điểm khác biệt lớn: đầu rẽ nhánh phụ sẽ được thu hẹp, có kích thước nhỏ hơn so với hai đầu nằm trên trục chính.
Ứng dụng: Giữ vai trò then chốt khi kỹ sư muốn giảm bớt lưu lượng dòng chảy chuyển hướng vào nhánh phụ. Nó cực kỳ hữu ích khi cần trích nguồn cấp cho các thiết bị đo lường, đồng hồ áp suất, hay van điều khiển có chuẩn kết nối nhỏ hơn ống chính.
Co Tê Hàn (Welded Tee)
Ưu điểm: Phương pháp vát mép và hàn đối đầu trực tiếp tạo ra một khối kim loại liền mạch, đồng nhất với thành ống. Điều này mang lại độ kín khít tuyệt đối, chống lại mọi sự rò rỉ và khả năng chịu tải áp lực cực lớn.
Ứng dụng: Là lựa chọn mang tính bắt buộc trong ngành công nghiệp nặng, hệ thống dẫn hơi nóng (boiler), trạm hóa chất nguy hiểm và các đường ống xăng dầu.
Co Tê Ren (Threaded Tee)
Ưu điểm: Được gia công các bước ren chính xác ở mặt trong hoặc mặt ngoài. Ưu điểm lớn nhất là tốc độ thi công siêu nhanh, tháo lắp dễ dàng, giúp việc bảo trì và thay mới trở nên thuận tiện mà không cần đến thiết bị hàn cắt.
Ứng dụng: Vô cùng phổ biến trong các hệ thống dân dụng, mạng lưới nước sạch sinh hoạt, đường ống khí nén áp lực thấp và hệ thống có đường kính nhỏ gọn.
Co Tê Mặt Bích (Flange Tee)
Ưu điểm: Tích hợp sẵn đĩa bích ở các đầu, kết nối với đường ống thông qua việc siết bu lông xen kẽ gioăng cao su. Phương thức này tạo ra mối nối vững chắc, chịu rung chấn hoàn hảo và đáp ứng tốt tiêu chuẩn tháo rời định kỳ.
Ứng dụng: Là tiêu chuẩn vàng cho các đường ống có kích thước lớn tại các nhà máy, trạm bơm thủy lợi và hệ thống vận hành dưới áp lực cao.
Phân Loại Theo Vật Liệu
Vật liệu sản xuất là yếu tố cốt lõi quyết định phụ kiện có tương thích với môi trường lưu chất hay không. Lựa chọn sai vật liệu đồng nghĩa với việc phá hủy hệ thống từ bên trong.
Co Tê Inox (Stainless Steel Tee):
Ưu điểm: Có khả năng chống ăn mòn xuất sắc, bề mặt láng mịn, tính trơ hóa học cao và độ bền cơ lý tính vượt trội. Các mác thép như 304 hay 316 còn hạn chế tối đa việc sinh sôi vi sinh vật.
Ứng dụng: Là dòng phụ kiện inox tiên quyết cho ngành công nghiệp thực phẩm, dây chuyền sản xuất nước giải khát, y tế dược phẩm và bồn chứa hóa chất ăn mòn mạnh.
Co Tê Thép (Carbon Steel Tee):
Ưu điểm: Đặc trưng bởi sự cứng cáp, khả năng chịu áp lực kéo và nén cực lớn. Chi phí sản xuất rẻ hơn inox, mang lại hiệu quả kinh tế cao cho các dự án quy mô khổng lồ.
Ứng dụng: Giải pháp hàng đầu cho công nghiệp nặng, kết cấu cơ khí, hệ thống lò hơi (hơi nóng nhiệt độ cao) và cầu cảng đóng tàu.
Co Tê Nhựa PVC/UPVC (PVC Tee Fitting):
Ưu điểm: Trọng lượng cực kỳ nhẹ, giá thành thấp nhất trong các phân khúc. Đặc biệt, nhựa UPVC miễn nhiễm hoàn toàn với hiện tượng rỉ sét và có khả năng chống hóa chất tĩnh rất tốt.
Ứng dụng: Phủ sóng rộng rãi trong hạng mục phụ kiện cấp thoát nước dân dụng, nông nghiệp tưới tiêu và các trạm xử lý nước thông thường.
Co Tê Đồng:
Ưu điểm: Chống ăn mòn khá tốt trong môi trường kiềm, có tính kháng khuẩn tự nhiên, độ dẻo cao giúp quá trình gia công và thi công trở nên nhẹ nhàng.
Ứng dụng: Xuất hiện nhiều trong hệ thống nước sinh hoạt cao cấp, đường ống đồng dẫn gas máy lạnh và mạng lưới sưởi ấm trung tâm.
Thông Số Kỹ Thuật Quan Trọng Của Co Tê
Để quá trình mua sắm vật tư chính xác, tránh sai sót trong thi công, cần phải hiểu rõ các chuẩn thông số kỹ thuật toàn cầu:
Kích thước phổ biến: Được chuẩn hóa theo đường kính danh nghĩa (DN). Dải kích thước phục vụ công trình nhỏ thường từ DN15, DN20, DN25, DN32, DN40 đến DN50. Đối với hạ tầng công nghiệp, các size lớn như DN65, DN80, DN100, DN150 và DN200 luôn có sẵn.
Tiêu chuẩn sản xuất: Là thước đo đảm bảo khả năng chịu tải và lắp lẫn xuyên quốc gia. Những bộ tiêu chuẩn uy tín nhất bao gồm: ASTM, ANSI (của Hoa Kỳ), DIN (Đức), JIS (Nhật Bản) và BS (Anh Quốc).
Áp suất làm việc (Pressure Rating): Biểu thị sức chịu đựng áp lực nén từ dòng chảy. Dải áp suất thông dụng phân bố từ PN10 (tương đương 10 bar), PN16, PN25, cho đến các hệ thống cao áp cần dùng PN40.
Nhiệt độ làm việc: Khả năng chịu nhiệt hoàn toàn phụ thuộc vào bản chất vật liệu cấu thành (nhựa thường dưới 60°C, thép hợp kim có thể vượt ngưỡng 400°C), loại hình kết nối cũng như đặc tính ăn mòn của môi trường sử dụng.
Co Tê Và Chữ Y Khác Nhau Như Thế Nào?
Trong kỹ thuật kết nối đường ống, ngã ba chữ T và ngã ba chữ Y thường gây nhầm lẫn vì cùng chức năng phân nhánh. Tuy nhiên, hiệu năng thủy lực của chúng có sự chênh lệch lớn.
Co Tê (Tee):
Góc chia nhánh luôn gắt ở mức 90 độ vuông góc.
Thi công cực kỳ đơn giản, thiết kế gọn gàng giúp tiết kiệm không gian lắp đặt.
Là phụ kiện phổ biến hơn hẳn nhờ tính đa dụng và dễ thay thế.
Chữ Y (Wye Fitting):
Góc chia rẽ nhánh thường có độ nghiêng khoảng 45 độ (hoặc 60 độ).
Nhờ thiết kế góc vát trơn tru, tổn thất áp suất khi dòng chảy đi qua chữ Y thấp hơn rất nhiều.
Giúp hướng chuyển động của dòng chảy ổn định hơn, giảm hiện tượng va đập thủy lực và hiện tượng xoáy ngầm bên trong lòng ống.
Tại sao cần phải cân nhắc lựa chọn đúng? Việc tính toán sai lầm và áp dụng sai loại phụ kiện có thể để lại hậu quả nghiêm trọng. Nếu cố tình sử dụng co tê vuông góc cho một hệ thống yêu cầu tốc độ xả cực nhanh, dòng chảy sẽ bị va đập mạnh vào thành ống. Điều này ngay lập tức làm tăng tổn thất áp suất, tạo ra các dòng xoáy ăn mòn kim loại, và cuối cùng làm giảm hiệu suất vận hành của toàn bộ trạm bơm.

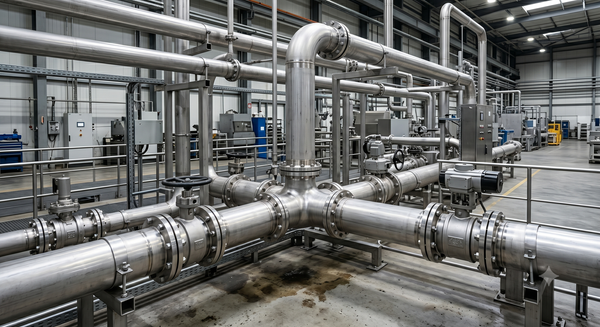

Co Tê Được Sử Dụng Trong Những Hệ Thống Nào?
Dù ở quy mô gia đình hay công trình trọng điểm quốc gia, phụ kiện này đều là mắt xích thiết yếu.
Hệ thống cấp nước: Phân phối nước sạch an toàn từ trạm bơm trung tâm đi khắp các tòa nhà cao tầng, chung cư, hoặc rẽ nhánh điều tiết lưu lượng cho mạng lưới dân cư diện rộng.
Hệ thống PCCC: Là phụ kiện PCCC sinh tử, giữ vai trò chia nhánh nguồn nước chữa cháy đến từng đầu phun Sprinkler gắn trần, hoặc cung cấp áp lực nước cho các trụ cứu hỏa ngoài trời.
Nhà máy công nghiệp: Tham gia trực tiếp vào quá trình sản xuất thông qua việc phân phối luồng khí nén cho máy móc, dẫn truyền hóa chất vào buồng phản ứng, hoặc vận chuyển hơi nóng (steam) phục vụ quy trình sấy công nghiệp.
Nhà máy xử lý nước: Điều hướng các luồng nước thô, nước sạch và nước thải di chuyển tuần hoàn qua lại giữa các cụm bể lắng, bể lọc và trạm khử trùng.
Ngành dầu khí: Chịu trách nhiệm phân phối lưu chất có tính ăn mòn cao trong các đường ống áp lực lớn tại các khu vực lọc hóa dầu hoặc giàn khoan.
Những Sai Lầm Thường Gặp Khi Chọn Co Tê
Quá trình bóc tách vật tư và lựa chọn phụ kiện thường xuất hiện những sai lầm kinh điển từ phía nhà thầu thi công:
Chọn sai vật liệu: Dùng ống PVC để tải hơi nóng nhiệt độ cao sẽ khiến toàn bộ đường ống chảy xệ và biến dạng; hoặc dùng thép carbon thông thường trong bồn chứa hóa chất sẽ khiến hệ thống bị ăn mòn rỉ sét chỉ sau vài tháng.
Chọn sai kích thước: Áp dụng sai thông số chữ tê, đặc biệt là dùng tê giảm quá nhỏ so với thiết kế, sẽ tạo ra hiệu ứng nút thắt cổ chai. Việc này dẫn đến việc giảm lưu lượng cấp, tăng đột biến tổn thất áp suất, khiến máy bơm phải gồng mình hoạt động quá công suất.
Chọn sai kiểu kết nối: Cố chấp dùng kết nối ren ở những đường ống có độ rung chấn cơ học mạnh, hoặc dùng kết nối hàn chết ở những vị trí thường xuyên phải mở ra để bảo dưỡng định kỳ.
Không kiểm tra áp suất làm việc: Lắp đặt một phụ kiện chuẩn PN10 vào hệ thống máy nén áp suất PN25. Nguy cơ nhãn tiền là thiết bị sẽ lập tức bị nứt gãy, xé rách, gây rò rỉ hóa chất và phá hỏng cả một dây chuyền sản xuất lớn. [chèn link: Bảng tra cứu tổn thất áp suất qua phụ kiện đường ống chi tiết]
Hướng Dẫn Chọn Co Tê Phù Hợp
Để hệ thống hoạt động với độ an toàn cao nhất, hãy áp dụng sát sao quy trình 5 bước sau đây khi mua sắm vật tư.
Checklist 1: Xác định môi chất
Nước sinh hoạt / Nước thải công nghiệp
Khí nén / Khí gas
Hơi nóng (Steam)
Hóa chất ăn mòn (Đánh giá rõ nồng độ axit/kiềm)
Checklist 2: Chọn vật liệu cấu thành
Inox (Yêu cầu vi sinh, hóa chất mạnh)
Thép (Nhiệt cao, chịu nén lớn)
PVC/UPVC (Nước nhiệt độ thường, tiết kiệm ngân sách)
Đồng (Hệ thống nhiệt lạnh, nước cao cấp)
Checklist 3: Chọn kiểu kết nối tương thích
Ren (Hệ thống nhỏ, cần tính di động)
Hàn (Hệ thống lớn, đòi hỏi độ kín khí/lỏng 100%)
Mặt bích (Áp lực cao, cần bảo trì vệ sinh thường xuyên)
Checklist 4: Chọn kích thước chuẩn xác
Đo lường chuẩn DN đường ống chính và nhánh phụ.
Tuân thủ chuẩn độ dày thành ống hệ thống (SCH10, SCH40, SCH80...).
Checklist 5: Kiểm tra cấp áp suất
Cấp PN10
Cấp PN16
Cấp PN25
Cấp PN40 hoặc cao hơn
Lưu Ý Khi Lắp Đặt Và Bảo Trì Co Tê
Một phụ kiện đắt tiền vẫn có thể gây sự cố nếu thi công yếu kém. Do đó, cần tuân thủ các quy tắc cơ khí cơ bản.
Khi thi công lắp đặt: Phải căn chỉnh chính xác, kiểm tra độ đồng tâm giữa ống và phụ kiện để triệt tiêu các ứng suất kéo/uốn dư thừa. Cần siết kết nối ren hoặc bu lông bích với một lực vặn đúng tiêu chuẩn quy định. Tuyệt đối không quên bước làm sạch bề mặt, đánh bay rỉ sét và ba vớ trước khi hàn hoặc gắn keo.
Khi bảo trì định kỳ: Kỹ sư cần thường xuyên kiểm tra bằng mắt thường các dấu hiệu ẩm ướt, rò rỉ tại các đầu nối chia nhánh. Cần sử dụng thiết bị siêu âm để kiểm tra độ dày thành ống nhằm phát hiện sớm hiện tượng ăn mòn cục bộ. Ngoài ra, việc kiểm tra độ bền vững của mối hàn hay tình trạng các vòng ren cũng là ưu tiên hàng đầu để phòng tránh vỡ nứt do mỏi cơ học.
Câu Hỏi Thường Gặp Về Co Tê
Co tê dùng để làm gì? Co tê là một phụ kiện đường ống có nhiệm vụ chính là chia nhánh dòng chảy của lưu chất sang các hướng mới, hoặc thu gom, hợp lưu dòng chất lỏng/khí từ nhiều hướng khác nhau về cùng một đường ống chính.
Co tê đều và co tê giảm khác nhau như thế nào? Co tê đều có thiết kế ba đầu kết nối hoàn toàn bằng nhau về mặt kích thước. Trong khi đó, co tê giảm (tê thu) được cấu tạo với một đầu rẽ nhánh có đường kính nhỏ hơn hẳn so với đường kính của hai trục ống chính nhằm mục đích giảm lưu lượng nhánh.
Nên chọn co tê inox hay PVC? Quyết định dựa trên bản chất môi trường. Inox hoàn toàn phù hợp và đáp ứng tốt môi trường làm việc có áp lực cao, nhiệt độ khắc nghiệt và bị hóa chất ăn mòn mạnh. Nhựa PVC lại là giải pháp tối ưu chi phí, vô cùng phù hợp cho mạng lưới dẫn nước thông thường và hệ thống hóa chất nồng độ nhẹ.
Co tê ren hay co tê hàn tốt hơn? Mỗi loại có công năng riêng. Co tê hàn mang đến độ kín khít cao nhất và khả năng chịu lực nén siêu việt, nhưng rất khó sửa chữa. Ngược lại, co tê ren tiện lợi, dễ thi công tháo lắp bảo trì nhưng giới hạn khả năng chịu áp suất thấp hơn.
Co tê có những tiêu chuẩn kỹ thuật nào? Để được thương mại hóa trên toàn cầu, các phụ kiện này phải vượt qua các bài kiểm định theo những hệ tiêu chuẩn thông dụng như: ASTM, ANSI (của Mỹ), DIN (Châu Âu), JIS (của Nhật) và BS (của Anh).
Chọn Đúng Co Tê Giúp Hệ Thống Hoạt Động Hiệu Quả Hơn
Nhìn chung, co tê không chỉ đơn thuần là một khớp nối kim loại hay nhựa. Nó thực sự là một cấu kiện chiến lược giúp hiện thực hóa mọi bản vẽ kỹ thuật phức tạp nhất. Phụ kiện này giúp nhà thầu dễ dàng chia nhánh đường ống, phân phối lưu lượng đến đúng đích, mở rộng quy mô hệ thống một cách linh hoạt, đồng thời bảo vệ đường ống khỏi các nguy cơ bục vỡ hay rò rỉ cơ học.
Việc đầu tư thời gian để phân tích và lựa chọn đúng chủng loại co tê, đúng vật liệu và khớp hoàn toàn kích thước thiết kế sẽ giúp hệ thống vận hành với sự ổn định tuyệt đối. Đây chính là bước đệm an toàn mang lại hiệu quả kinh tế dài hạn, giúp chủ đầu tư tiết kiệm chi phí năng lượng và giảm thiểu rủi ro bảo trì.
