Côn Thép Hàn: Giải Pháp Chuyển Đổi Kích Thước Đường Ống Chuyên Nghiệp

Vì Sao Côn Thép Hàn Là Phụ Kiện Quan Trọng Trong Hệ Thống Đường Ống?

Trong quá trình thiết kế và thi công mạng lưới cơ điện công nghiệp, việc thay đổi lưu lượng, vận tốc dòng chảy hoặc điều chỉnh không gian lắp đặt đòi hỏi hệ thống phải chuyển đổi kích thước đường ống liên tục. Tại các vị trí thắt nút cổ chai này, dòng lưu chất va đập mạnh dễ gây ra hiện tượng rung lắc dữ dội, tụ khí hoặc lắng đọng cặn bẩn nếu kết cấu chuyển bậc không được tính toán kỹ lưỡng.

Một sai lầm rất phổ biến của các đội ngũ thi công non kinh nghiệm là lựa chọn sai loại bầu giảm, gây ra hiện tượng sụt giảm áp suất cục bộ. Nguy hiểm hơn, việc lắp đặt sai chiều các loại bầu giảm ở đầu hút máy bơm sẽ dẫn đến hiện tượng túi khí, gây ra hiện tượng xâm thực (cavitation) làm rách cánh bơm và phá hủy hệ thống. Để giải quyết triệt để xung đột này, côn thép hàn chính là giải pháp chuyển đổi đường kính hiệu quả và bền vững nhất.

Sử dụng côn hàn BW (Butt Weld) không chỉ mang lại sự liền mạch tuyệt đối cho dòng chảy mà còn bảo vệ an toàn cho các thiết bị đắt tiền phía sau như van, máy nén và máy bơm. Bài viết này sẽ phân tích chi tiết dưới góc nhìn kỹ thuật chuyên sâu để giúp bạn lựa chọn và lắp đặt phụ kiện này một cách chuẩn xác nhất.

Côn Thép Hàn Là Gì?

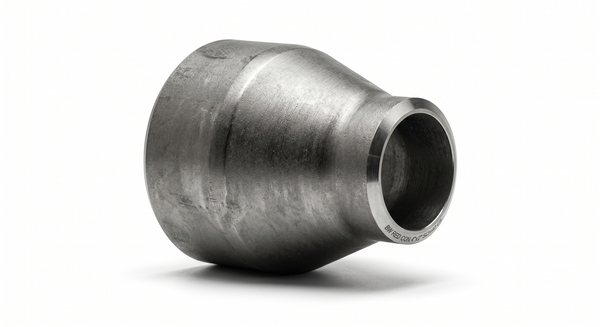

Để định nghĩa một cách trực diện nhất: Côn thép hàn là phụ kiện nối ống dùng để chuyển đổi kích thước đường ống bằng phương pháp hàn đối đầu, thường dùng trong hệ thống công nghiệp áp lực cao.

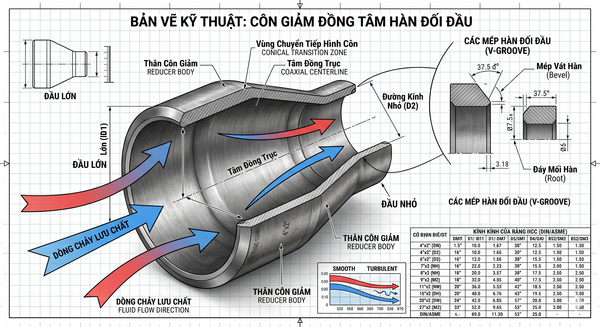

Phụ kiện này (còn được gọi quốc tế là butt weld reducer hoặc pipe reducer) sở hữu một phôi cơ khí dạng ống thuôn dài với kết cấu hình học gồm 3 phần rõ rệt: đầu lớn (đường kính kết nối ống chính), đầu nhỏ (đường kính kết nối ống nhánh hạ cấp) và thân côn (vùng chuyển tiếp vát nghiêng góc tiêu chuẩn để điều hướng lưu chất).

Nguyên lý cốt lõi của côn thép hàn là liên kết vĩnh viễn với ống bằng kỹ thuật hàn điền đầy vát mép (hàn đối đầu). Khi thực hiện mối hàn, thợ kỹ thuật sẽ đưa hai mép ống và mép phụ kiện tiếp xúc trực tiếp, sau đó dùng que hàn nóng chảy để bù đầy rãnh vát, tạo nên một kết cấu đồng nhất về mặt vật lý, loại bỏ hoàn toàn các điểm rò rỉ tiềm ẩn.

Nguyên Lý Hoạt Động Của Côn Thép Hàn

Về mặt động lực học lưu chất, khi dòng chảy đi từ đầu lớn sang đầu nhỏ của reducer fitting, tiết diện thu hẹp đột ngột sẽ làm tăng vận tốc lưu chất và biến đổi áp suất theo định luật bảo toàn. Nếu góc vát của thân côn quá dốc hoặc sự chuyển đổi kích thước diễn ra quá đột ngột, nó sẽ tạo ra các vùng xoáy lốc nội tại, gây sụt áp nghiêm trọng và sinh lực giật cơ học lên giá đỡ ống.

Mặt bích hay phụ kiện côn hàn BW được thiết kế với dải vát nghiêng mềm mại nhằm tối ưu hóa đường đi của dòng chảy, giảm thiểu tối đa tổn thất lưu lượng và hạn chế tình trạng ma sát sinh nhiệt. Việc phân bổ độ dày thành kim loại đồng đều cũng giúp phụ kiện này hấp thụ các rung động tuần hoàn phát ra từ chu kỳ xung áp của máy bơm công nghiệp.

So với các dòng côn thu kết nối bằng ren, phụ kiện hàn đối đầu thể hiện sự vượt trội hoàn toàn về tuổi thọ và độ chịu tải. Mối liên kết ren luôn có điểm yếu cố hữu tại chân ren – nơi kim loại bị cắt mỏng và dễ bị ăn mòn rỉ sét hoặc nứt toác khi hệ thống bị giãn nở nhiệt. Trong khi đó, mối hàn đối đầu biến côn giảm thép thành một phần xương sống chịu lực liên tục của đường ống, chịu được các mức áp suất khắc nghiệt vượt trội.

Các Loại Côn Thép Hàn Phổ Biến Hiện Hiện Nay

Tùy thuộc vào hình thái hình học và điều kiện môi chất vận hành, welded reducer được chia thành các dòng sản phẩm chính sau:

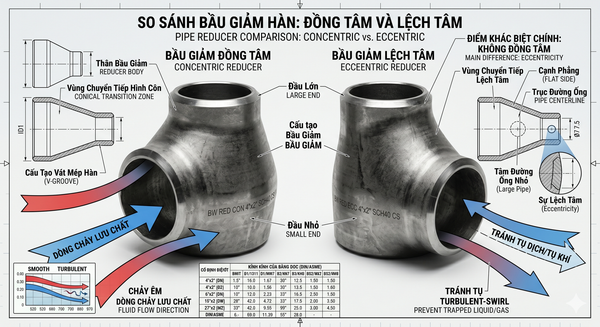

1. Phân loại theo hình dáng cấu trúc

• Côn đồng tâm (Concentric Reducer): Tâm của đầu lớn và đầu nhỏ nằm trên cùng một đường thẳng trục. Thường dùng cho các tuyến ống chạy đứng hoặc các đường ống chạy ngang không lo ngại vấn đề đọng dịch/khí.

• Côn lệch tâm (Eccentric Reducer): Một bên cạnh của phụ kiện được vặn phẳng hoàn toàn, khiến tâm của hai đầu lệch nhau một khoảng nhất định.

Insight chuyên gia: Tại sao hệ thống đầu hút của máy bơm ly tâm bắt buộc phải dùng côn lệch tâm (lắp kiểu phẳng đỉnh - flat on top)? Nếu bạn dùng côn đồng tâm ở đường hút ngang, phần gờ phía trên sẽ tích tụ bọt khí theo thời gian. Khi bóng khí này đủ lớn và bị hút vào lòng bơm, nó sẽ gây nổ bong bóng khí làm rỗ cánh bơm, gây rung lắc phá hủy phớt cơ khí.

2. Phân loại theo vật liệu cấu thành

• Côn thép carbon (Carbon Steel): Thường chế tạo từ phôi thép ASTM A234 WPB, chịu lực va đập cơ học rất tốt, giá thành tối ưu cho hệ nước, PCCC, dầu thô.

• Côn inox hàn (Stainless Steel): Inox 304 hoặc inox 316, có tính kháng oxy hóa tuyệt đối, bề mặt bóng trơn trượt thích hợp cho nhà máy hóa chất và thực phẩm vô trùng.

• Thép mạ kẽm: Lớp mạ kẽm nhúng nóng ngăn ngừa rỉ sét từ tác động môi trường không khí ẩm bên ngoài.

3. Phân loại theo độ dày tiêu chuẩn (Schedule - SCH)

Quy định khả năng chịu áp của phụ kiện thông qua các cấp độ dày: SCH40 reducer, SCH80 reducer, SCH20.

Thông Số Kỹ Thuật Của Côn Thép Hàn

Để đặt hàng chính xác cho các dự án industrial pipe fitting, kỹ sư cần đồng bộ các thông số kỹ thuật nghiêm ngặt sau:

• Kích thước danh định: Ký hiệu từ DN15 – DN600 (tương đương từ 1/2 inch đến 24 inch).

• Tiêu chuẩn chế tạo: Phổ biến nhất là chuẩn ASTM reducer (ASME B16.9) cho phụ kiện hàn đối đầu đúc sẵn.

• Độ dày thành ống (Schedule): SCH20, SCH40, SCH80. Độ dày thành bích càng cao thì khả năng chịu áp lực tĩnh và áp lực xung kích càng lớn.

• Áp suất và nhiệt độ định mức: Phải tương thích với dải nhiệt của hệ thống (ví dụ hệ hơi nóng yêu cầu thép chịu nhiệt độ cao).

Bảng Quy Cách Kích Thước Côn Thép Hàn Tiêu Chuẩn (Tham Khảo)

So Sánh Côn Thép Hàn Và Côn Ren

Để giúp bộ phận thu mua vật tư tối ưu hóa chi phí và kỹ thuật, dưới đây là bảng đối chiếu trực quan giữa hai phương pháp kết nối:

Lời khuyên ứng dụng: Hãy chọn phương án kết nối bằng côn ren cho các đường ống nhánh có kích thước nhỏ dưới DN50 chịu áp lực thấp để tiết kiệm thời gian thi công. Đối với toàn bộ hệ thống trục chính, hệ thống đi ngầm ngập sâu hoặc các đường ống hóa chất, áp lực cao, bắt buộc phải sử dụng côn thép hàn để bảo vệ công trình khỏi rủi ro bục vỡ.

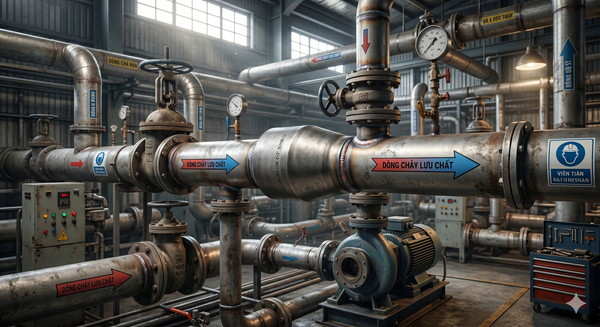

Côn Thép Hàn Được Dùng Trong Những Hệ Thống Nào?

Nhờ sở hữu kết cấu bền vững tuyệt đối, phụ kiện côn hàn BW xuất hiện tại hầu hết các công trình công nghiệp nặng:

• Hệ thống đường ống hơi (Steam): Nơi dòng hơi có áp suất cao và nhiệt độ biến thiên liên tục, đòi hỏi cấu kiện chịu co ngót tốt.

• Hệ thống PCCC và Chiller tòa nhà: Kết nối trực tiếp vào các trục bơm tăng áp, các tuyến ống thép hàn phân phối nước chữa cháy tiêu chuẩn.

• Nhà máy dầu khí, lọc hóa dầu: Đường ống dẫn dầu thô, khí hóa lỏng yêu cầu kiểm định mối hàn bằng tia X nghiệm ngặt.

• Hệ thống đường ống công nghệ hóa chất: Sử dụng côn inox hàn để luân chuyển dòng axit, dung môi ăn mòn cao mà không lo rỉ sét.

Những Sai Lầm Thường Gặp Khi Sử Dụng Côn Thép Hàn

Nhiều sự cố bục vỡ đường ống hoặc hỏng hóc máy bơm phát sinh từ những lỗi chủ quan sau của thợ cơ khí:

1. Dùng sai kiểu côn đồng tâm cho đầu hút bơm nằm ngang: Lỗi này tạo ra túi khí treo gây phá hủy cánh bơm do xâm thực như đã phân tích.

2. Hàn lệch tâm, lệch trục: Khi ghép nối không căn chỉnh dưỡng đồng tâm, mối hàn bị lệch sẽ tạo gờ cản bên trong lòng ống, sinh dòng xoáy dữ dội làm mài mòn cục bộ thành ống.

3. Lựa chọn sai cấp độ dày SCH: Sử dụng phụ kiện SCH20 mỏng cho hệ thống yêu cầu độ dày SCH40/SCH80 chịu áp cao sẽ làm nứt toác mối nối khi hệ thống vận hành test áp đột ngột.

Hướng Dẫn Chọn Côn Thép Hàn Phù Hợp

Trước khi tiến hành chốt đơn hàng vật tư, hãy duyệt qua bảng checklist kỹ thuật chuẩn chuyên gia sau:

•  Xác định rõ đặc tính môi chất: Nước sạch, nước thải, dầu khí hay hóa chất ăn mòn để chọn dòng thép carbon hay inox.

• Kiểm tra thông số áp lực hệ thống: Tra cứu kỹ để chọn chính xác độ dày SCH40 reducer hay SCH80 reducer.

• Lựa chọn đúng kiểu hình học: Chọn côn đồng tâm cho các trục ống đứng và côn lệch tâm cho các đường ống ngang chạy sát tường hoặc đường hút máy bơm.

• Xác định nguồn gốc tiêu chuẩn: Đảm bảo sản phẩm có đầy đủ chứng chỉ CO/CQ đạt tiêu chuẩn kiểm định quốc tế ASME B16.9.



Lưu Ý Khi Hàn Và Lắp Đặt Côn Thép

Mối hàn chính là trái tim quyết định tuổi thọ của toàn bộ mạng lưới đường ống công nghiệp. Khi thi công phụ kiện hàn đối đầu, cần tuyệt đối lưu ý:

• Vệ sinh vát mép: Trước khi hàn, bắt buộc phải làm sạch rỉ sét, dầu mỡ bám trên bề mặt vát mép (bevel) của cả ống và bầu giảm.

• Cố định đồng trục: Dùng đồ gá chuyên dụng để giữ cho ống và côn thẳng hàng, tránh hiện tượng lệch tâm hình học sinh ứng suất uốn phá hủy mối hàn.

• Chọn đúng vật liệu hàn: Hàn côn thép carbon dùng que hàn thép phù hợp (như chuẩn E7016/E6013), hàn côn inox bắt buộc dùng que hàn hoặc dây hàn inox tương thích để tránh hiện tượng nứt mối hàn do bất đồng bộ vật liệu.

• Thử tải áp lực tĩnh: Sau khi hoàn thiện toàn bộ công đoạn hàn, cần thực hiện quy trình thử áp (Hydrotest) bằng chất lỏng để nghiệm thu chất lượng thấu quang của mối hàn trước khi bọc bảo ôn cách nhiệt.

Câu Hỏi Thường Gặp Về Côn Thép Hàn

1. Côn đồng tâm và lệch tâm khác nhau cơ bản ở điểm nào khi ứng dụng chạy ống ngang?

Côn đồng tâm khi lắp ống ngang sẽ tạo ra một gờ đọng dịch ở đáy ống (nếu dòng chảy nhỏ) hoặc gờ đọng khí ở đỉnh ống. Côn lệch tâm với thiết kế một mặt đáy phẳng (flat on bottom) sẽ giúp chất lỏng thoát đi hoàn toàn không bị ứ đọng, hoặc mặt đỉnh phẳng (flat on top) giúp loại bỏ hiện tượng túi khí treo.

2. Trên thân côn hàn thường có các ký hiệu dập nổi nào?

Một sản phẩm welded reducer đạt chuẩn chất lượng luôn được dập nổi rõ ràng các thông số: Nhà sản xuất, mác vật liệu (ví dụ: WPB hoặc WP304), kích thước định danh (ví dụ: 4" x 2" tương đương DN100xDN50) và cấp độ dày thành ống (ví dụ: SCH40).

3. Có thể dùng côn thép hàn carbon đen cho hệ thống nước sạch sinh hoạt không?

Không nên. Thép carbon đen không có lớp phủ bảo vệ sẽ nhanh chóng bị oxy hóa dưới tác động của các ion trong nước sạch, gây ra hiện tượng rỉ sét làm vàng nguồn nước và giảm tuổi thọ công trình. Đối với nước sinh hoạt, hãy ưu tiên dùng dòng thép mạ kẽm hoặc tốt nhất là côn inox hàn.

Tổng Kết

Sản phẩm côn thép hàn là một cấu kiện kỹ thuật cốt lõi giúp chuẩn hóa dòng chảy, bảo vệ an toàn áp lực và tăng cường tuổi thọ cơ học cho hệ thống đường ống công nghiệp. Việc lựa chọn chính xác chủng loại đồng tâm/lệch tâm, đồng bộ thông số độ dày SCH cùng một quy trình kiểm soát chất lượng mối hàn nghiêm ngặt chính là chìa khóa tạo nên những công trình cơ điện an toàn tuyệt đối.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Côn Thép Hàn
