Côn thu ống gió tròn: Giải pháp tối ưu hóa lưu lượng và áp suất cho hệ thống HVAC

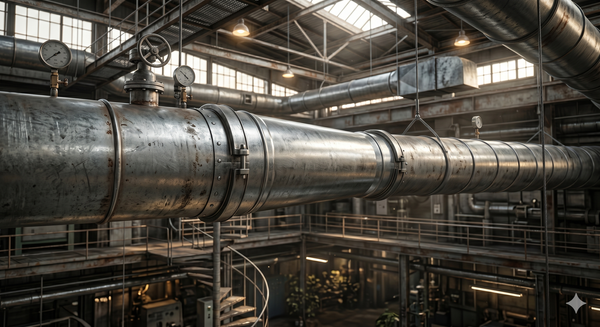

Vì sao hệ thống HVAC cần dùng côn thu ống gió tròn?

Trong quá trình thi công và lắp đặt hệ thống cơ điện công điện công trình, việc điều phối luồng không khí đi qua các không gian kiến trúc khác nhau luôn đòi hỏi những thay đổi linh hoạt về mặt hình học đường ống. Kịch bản thực tế thường gặp nhất là khi đường trục ống gió chính cần thu hẹp kích thước thành các đường ống nhánh nhỏ hơn để dẫn vào từng phòng, hoặc khi cần kết nối các miệng hút/đẩy của quạt thông gió với đường ống có sai lệch về đường kính. Đồng thời, tại các khu vực hộp kỹ thuật hoặc trần thạch cao bị giới hạn nghiêm ngặt về không gian, việc thay đổi kích thước tiết diện ống là giải pháp bắt buộc để tối ưu hóa diện tích lắp đặt.

Tuy nhiên, nếu không tính toán kỹ lưỡng các thông số cơ khí thủy lực, việc thay đổi kích cỡ này sẽ sinh ra hàng loạt rắc rối. Việc thiết kế các đoạn chuyển tầng quá gắt hoặc sai quy chuẩn sẽ trực tiếp gây ra hiện tượng tổn thất áp suất động lực, sinh ra dòng xoáy cản trở không khí, từ đó làm gia tăng tiếng ồn khó chịu cho môi trường làm việc bên dưới. Đồng thời, hiệu suất lưu thông không khí của toàn hệ thống bị suy giảm nghiêm trọng, buộc quạt công nghiệp phải tăng công suất vận hành, gây lãng phí điện năng lớn.

Chính vì vậy, côn thu ống gió tròn (hay còn gọi là reducer ống gió tròn) xuất hiện như một phụ kiện kỹ thuật bắt buộc để giải quyết triệt để bài toán này. Đầu tư thiết kế cấu kiện này đúng chuẩn chính là nền tảng để đảm bảo hệ thống HVAC vận hành êm ái, ổn định và bền bỉ dài lâu.

Côn thu ống gió tròn là gì? Định nghĩa và nguyên lý thủy lực

Để xây dựng một cấu trúc thông tin chuẩn hóa và dễ tiếp cận cho cả công cụ tìm kiếm lẫn các kỹ sư hiện trường, chúng ta cần định nghĩa chính xác về thiết bị phụ trợ này. Côn thu ống gió tròn là phụ kiện dùng để chuyển đổi kích thước giữa hai đoạn ống gió tròn trong hệ thống HVAC và thông gió. Trong các bộ tài liệu cơ điện quốc tế, cấu kiện này thường được định danh bằng các thuật ngữ kỹ thuật như côn thu gió tròn hay reducer ống gió.

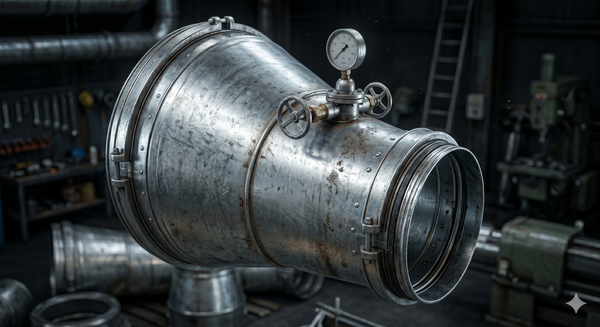

Về mặt cấu trúc cơ khí, một bộ côn giảm ống gió dạng tròn được cấu thành từ 4 phân vùng chức năng chính:

• Đầu lớn: Điểm kết nối tiếp nhận luồng khí từ đoạn ống trục chính có tiết diện lớn hơn.

• Đầu nhỏ: Điểm kết nối xả luồng khí vào phân đoạn ống nhánh đã được thu hẹp.

• Thân côn chuyển tiếp: Phân đoạn kim loại vuốt hình nón thuôn dài, đóng vai trò điều hướng và nén dòng khí mượt mà.

• Mép kết nối: Các đường biên được gia công sẵn (bẻ mép, lốc gờ) để liên kết với các phụ kiện thông gió lân cận.

Nguyên lý hoạt động của cấu kiện này dựa trên định luật bảo toàn khối lượng và cơ học chất lưu. Khi dòng khí di chuyển từ đầu lớn qua thân côn sang đầu nhỏ, tiết diện đường ống giảm dần bắt buộc vận tốc của dòng khí phải tăng lên để giữ nguyên lưu lượng. Thiết kế thân côn hình nón giúp quá trình chuyển đổi này diễn ra tuyến tính, phân bổ ứng suất áp lực đều dọc theo thành ống, từ đó làm giảm chênh lệch áp suất đột ngột và triệt tiêu các vùng chân không cục bộ. Việc ứng dụng cấu kiện này giúp toàn bộ mạng lưới ống gió tròn đạt tính đồng bộ kỹ thuật cao nhất, tăng cường tối đa hiệu quả luân chuyển gió tươi và hút khí thải.

Thông số kỹ thuật của côn thu ống gió tròn

Khi thực hiện gia công hoặc nghiệm thu vật tư tại xưởng, việc đối chiếu chi tiết các thông số hình học và cơ lý tính của phụ kiện HVAC là quy trình bắt buộc để đảm bảo an toàn thi công.

Kích thước hình học phổ biến trên thị trường

Sản phẩm được chế tạo với dải kích thước vô cùng linh hoạt để tương thích với các tiêu chuẩn ống gió công nghiệp hiện nay. Một số module kích thước chuyển đổi tiêu chuẩn thường gặp bao gồm:

• Kích thước nhỏ: D100 → D80, D150 → D100.

• Kích thước trung bình: D200 → D150, D300 → D200.

• Kích thước lớn: D400 → D300, D600 → D400.

• Đặc biệt, các nhà xưởng hiện đại hoàn toàn có thể tiến hành gia công ống gió và côn thu với các thông số đường kính đặc thù theo yêu cầu riêng biệt của từng bản vẽ dự án.

Vật liệu chế tạo tiêu chuẩn

Tùy thuộc vào đặc thù của môi chất luân chuyển và vị trí lắp đặt, cấu kiện được định cấu hình bằng nhiều chất liệu kim loại khác nhau:

• Côn thu tôn mạ: Chế tạo từ tôn mạ kẽm cao cấp (mác thép Hoa Sen, Phương Nam), có khả năng chống ăn mòn tự nhiên tốt, trọng lượng nhẹ, là dòng sản phẩm thông dụng nhất cho các hệ thống HVAC thông thường.

• Côn thu inox: Sử dụng côn thu inox 304 hoặc inox 201 cho các khu vực có độ ẩm cực cao, môi trường chứa hóa chất ăn mòn, hoặc các yêu cầu nghiêm ngặt về vệ sinh phòng sạch.

• Tôn đen hoặc thép tấm: Sử dụng cho các phân đoạn ống chịu nhiệt cao hoặc các đường ống dày chuyên dụng.

Độ dày vật liệu và kiểu kết nối cơ khí

Độ dày tấm kim loại dùng để gia công được tính toán cẩn thận để chống lại lực ép và lực hút của quạt, phổ biến ở các mức: 0.5 mm, 0.75 mm, 1.0 mm đến 1.2 mm. Để liên kết cấu kiện vào hệ thống, các kỹ sư thường lựa chọn các kiểu mối nối sau:

• Kết nối bằng Clamp: Sử dụng đai kẹp cơ học siết chặt, tháo lắp cực nhanh, thích hợp cho hệ thống ống gió nhỏ.

• Kết nối mặt bích (Bích V hoặc bích thép): Sử dụng các thanh ren bắt chặt hai mặt bích lại với nhau, chuyên dùng cho đường ống lớn chịu áp lực mạnh.

• Kết nối ghép mí (Trượt nẹp hoặc lốc gờ): Sử dụng các bước ghép mí thủ công hoặc máy tạo gờ để lồng ghép các đầu ống, tạo độ phẳng bề mặt cao.



Phân tích chuyên sâu: Cấu trúc hình học và bài toán tổn thất áp suất

Để hệ thống thông gió đạt hiệu quả năng lượng cao nhất, việc lựa chọn đúng biến thể hình học của côn thu HVAC là yếu tố mang tính quyết định.

Phân loại béc thu theo cấu trúc hình học tâm trục

• Côn thu đồng tâm: Là thiết kế có đường tâm trục của đầu lớn và đầu nhỏ nằm trùng nhau trên một trục thẳng hàng. Biến thể này giúp luồng khí chuyển động đối xứng, phân bổ áp suất đều xung quanh thành ống, từ đó mang lại lưu lượng gió ổn định nhất và giảm thiểu tối đa hiện tượng nhiễu loạn dòng chảy. Dòng này luôn được ưu tiên sử dụng tại các vị trí không gian mở, lắp lộ thiên trên trần nhà xưởng.

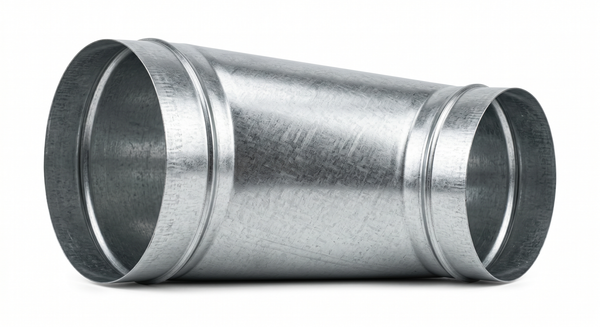

• Côn thu lệch tâm: Là thiết kế có một mặt bên của thân côn được gia công phẳng hoàn toàn, khiến tâm của đầu nhỏ bị lệch sang một bên so với đầu lớn. Biến thể này là cứu cánh duy nhất cho các không gian hạn chế, giúp giữ nguyên cao độ mặt đáy hoặc mặt đỉnh của đường ống để đi sát dưới dầm bê tông hoặc né các hệ thống đường ống cứu hỏa, đường máng cáp điện.

Tại sao thiết kế hình học góc côn ảnh hưởng trực tiếp đến static pressure HVAC?

Trong kỹ thuật HVAC, áp suất tĩnh (static pressure HVAC) là lực ép cần thiết để thắng được lực ma sát của thành ống và phụ kiện, đẩy dòng khí đi xa. Khi luồng khí đang chuyển động tốc độ cao gặp phải một đoạn côn giảm kích thước, nếu góc thu (góc côn) quá lớn và gắt (vượt quá 30 độ), dòng khí sẽ bị đập mạnh vào vách ngăn kim loại, sinh ra hiện tượng bong tách lớp biên và hình thành các dòng xoáy ngược (turbulent eddies) rất mạnh tại đầu nhỏ.

Các dòng xoáy này chính là nguyên nhân trực tiếp gây tiêu hao động năng của dòng khí, tạo ra một mức sụt giảm áp suất tĩnh nghiêm trọng tại điểm chuyển tiếp. Hậu quả là lưu lượng gió ở các miệng gió cuối nguồn bị sụt giảm nặng nề, quạt hút bị quá tải và hệ thống phát ra những tiếng ù ù do ma sát khí động học cường độ cao. Do đó, một thiết kế chuẩn chuyên gia luôn đòi hỏi chiều dài thân côn phải đủ lớn để góc chuyển tiếp dao động lý tưởng từ 15 đến 22 độ, giúp luồng khí "trượt" mượt mà qua điểm giảm tốc mà không sinh ra xung lực ngược.

Bảng so sánh trực quan: Côn thu tròn vs Côn thu vuông chuyển tròn

Ứng dụng thực tế và các sai lầm kinh điển tại công trường

Mỗi phân khúc công trình công nghiệp và dân dụng đều đòi hỏi những tiêu chuẩn lắp đặt cấu kiện chuyển đổi rất khắt khe:

Các ứng dụng thực tế điển hình

• Hệ thống điều hòa trung tâm tòa nhà thương mại: Sử dụng béc thu tôn mạ kẽm để kết nối các trục ống dẫn gió lạnh từ chiller/AHU vào các hộp box chia gió của từng tầng.

• Hệ thống thông gió nhà xưởng và tầng hầm: Dùng các đường ống gió lớn phi D500, D600 thu về D400 để duy trì áp lực hút khí thải, khói xe từ tầng hầm chung cư ra ngoài.

• Hệ thống hút bụi công nghiệp và xử lý khí thải: Tại các nhà máy chế biến gỗ hoặc xi măng, hệ thống hút bụi yêu cầu các dòng côn giảm bằng thép dày dặn để chống chịu lực mài mòn cơ học của các hạt bụi thô di chuyển vận tốc lớn trong lòng ống.

• Môi trường phòng sạch y tế và điện tử: Bắt buộc sử dụng các dòng béc thu chế tạo hoàn toàn từ inox 304 bóng để ngăn chặn tuyệt đối hiện tượng rỉ sét, bám bụi vi sinh, đảm bảo chất lượng không khí vô trùng.

Những sai lầm thường gặp gây thiệt hại cho nhà thầu

1. Thiết kế góc côn quá gắt để tiết kiệm chiều dài: Ép chiều dài thân côn quá ngắn khiến góc thu lên tới 45-60 độ, phá hủy hoàn toàn áp suất tĩnh của hệ thống quạt.

2. Dùng vật liệu quá mỏng cho đường ống lớn: Sử dụng tôn dày 0.5mm cho béc thu size lớn D400, dẫn đến hiện tượng vách côn bị móp méo, rung bần bật và phát ra tiếng phạch phạch khi quạt khởi động.

3. Thi công không kín gió: Bỏ qua bước đi keo silicone hoặc không dùng đai kẹp cao su tại điểm kết nối mí, làm thất thoát một lượng lớn gió lạnh ra ngoài không gian trần, gây lãng phí năng lượng nghiêm trọng.

Hướng dẫn / Checklist lựa chọn côn thu ống gió tròn đúng kỹ thuật

Để giúp các kỹ sư cơ điện kiểm soát chất lượng vật tư đầu vào một cách hoàn hảo nhất, hãy áp dụng trọn vẹn checklist kỹ thuật HVAC 6 bước dưới đây trước khi phê duyệt bản vẽ gia công:

•  Bước 1: Tính toán lưu lượng gió thực tế (CFM/CMH) đi qua phân đoạn để xác định tốc độ gió phù hợp.

•  Bước 2: Xác định chính xác đường kính đầu vào và đầu ra dựa trên kích thước ống trục và ống nhánh.

•  Bước 3: Lựa chọn vật liệu phù hợp môi trường (Hệ thống điều hòa thông thường chọn tôn mạ kẽm; môi trường sạch, ẩm ướt chọn inox 304; hệ hút phoi chọn vật liệu dày hơn).

•  Bước 4: Kiểm tra cao độ và không gian lắp đặt thực tế (Nếu trần hẹp bắt buộc phải chỉ định dùng dòng côn thu lệch tâm phẳng mặt trên).

•  Bước 5: Tính toán chiều dài thân côn tối thiểu để đảm bảo góc thu không vượt quá 22 độ, bảo toàn áp suất tĩnh cho quạt.

•  Bước 6: Đồng bộ kiểu kết nối (Chọn bích hoặc kẹp đai clamp) phù hợp với phương thức liên kết của toàn tuyến ống.



Câu hỏi thường gặp về côn thu ống gió tròn (FAQ)

1. Côn thu ống gió tròn dùng để làm gì trong hệ thống thông gió?

Côn thu ống gió tròn là phụ kiện cơ khí được sử dụng để kết nối hai đoạn ống gió tròn có đường kính khác nhau lại với nhau. Chức năng cốt lõi của nó là giúp thu hẹp hoặc mở rộng tiết diện đường ống một cách mượt mà, giúp điều chỉnh vận tốc, lưu lượng khí và giảm thiểu hiện tượng tổn thất áp suất động lực trong hệ thống.

2. Khi nào nên dùng côn thu đồng tâm và khi nào nên dùng côn thu lệch tâm?

Bạn nên ưu tiên sử dụng côn thu đồng tâm khi không gian lắp đặt rộng rãi (như đi lộ thiên trong nhà xưởng) để dòng khí di chuyển đối xứng và ổn định nhất. Ngược lại, côn thu lệch tâm (có một mặt phẳng) là lựa chọn bắt buộc khi lắp đặt trong không gian hẹp như trần thạch cao tòa nhà, giúp giữ nguyên cao độ mặt đáy hoặc mặt đỉnh đường ống để tránh va chạm với dầm bê tông hoặc các hệ thống kỹ thuật khác.

3. Thiết kế của côn thu ảnh hưởng thế nào đến độ ồn của hệ thống HVAC?

Nếu côn thu được gia công quá ngắn với góc thu quá gắt, dòng khí di chuyển tốc độ cao sẽ bị va đập mạnh vào thành côn, sinh ra các dòng xoáy nhiễu loạn và va đập cơ học vào vách ống. Hiện tượng này trực tiếp tạo ra các tiếng ù ù và tiếng rít gió truyền qua cửa gió vào phòng. Một thiết kế thân côn dài với độ dốc mượt mà sẽ giúp triệt tiêu các dòng xoáy này, giữ cho hệ thống vận hành cực kỳ êm ái.

4. Các xưởng gia công có thể chế tạo côn thu theo kích thước yêu cầu riêng biệt không?

Hoàn toàn được. Bên cạnh các module kích thước tiêu chuẩn, các nhà máy gia công ống gió chuyên nghiệp luôn tiếp nhận các đơn hàng sản xuất béc thu theo thông số đường kính, chiều dài thân côn và độ dày vật liệu chính xác theo từng bản vẽ thiết kế đặc thù của dự án.

5. Độ dày tôn mạ kẽm bao nhiêu là phù hợp cho dòng béc thu này?

Độ dày vật liệu phụ thuộc vào đường kính của ống gió để đảm bảo béc thu không bị móp méo dưới áp lực khí. Thông thường, với các đường ống nhỏ từ D200 trở xuống, độ dày tôn từ 0.5mm - 0.6mm là đạt chuẩn. Với các đường ống trung bình đến lớn từ D250 - D500, độ dày tôn cần đạt từ 0.75mm - 1.0mm để đảm bảo độ cứng vững kết cấu.

Tổng kết

Côn thu ống gió tròn tuy chỉ là một phụ kiện nhỏ cấu thành nên mạng lưới cơ điện, nhưng lại đóng vai trò là mắt xích công nghệ quyết định đến hiệu suất khí động học, độ ồn và mức tiêu thụ năng lượng của toàn bộ hệ thống HVAC. Lựa chọn một thiết kế hình học chuẩn xác, đồng bộ về mặt tiêu chuẩn vật liệu và kích thước chính là giải pháp tối ưu giúp nâng tầm chất lượng công trình, mang lại sự tiện nghi tối đa cho người sử dụng và tối giảm chi phí vận hành cho chủ đầu tư.
