Công Suất Bơm Chữa Cháy: Cách Tính, Chọn Công Suất Phù Hợp
Vì sao phải chọn đúng công suất bơm chữa cháy?
Một hệ thống phòng cháy chữa cháy (PCCC) có thể được trang bị đầy đủ các thành phần hiện đại nhất bao gồm máy bơm chính, bơm dự phòng, tủ điều khiển, đường ống và bể nước dung tích lớn. Tuy nhiên, nếu khâu lựa chọn máy bơm không đáp ứng đúng điểm làm việc (duty point) yêu cầu của hệ thống, toàn bộ khoản đầu tư đó vẫn có thể trở nên vô nghĩa và không vượt qua được các bước nghiệm thu PCCC. Đây là một trong những sai lầm phổ biến nhất trong thiết kế và thi công hệ thống an toàn cháy nổ.
Ví dụ thực tế cho thấy:
Nếu lựa chọn motor quá nhỏ, máy bơm sẽ không thể đạt được lưu lượng và cột áp cần thiết để dập tắt đám cháy, dẫn đến hậu quả khôn lường.
Nếu cột áp không đủ, nước sẽ không thể đến được các vị trí xa nhất hoặc các tầng cao nhất của công trình, đặc biệt là tại các điểm bất lợi của hệ thống.
Ngược lại, nếu công suất quá lớn, chi phí đầu tư thiết bị, tủ điện và chi phí vận hành hàng tháng sẽ tăng lên không cần thiết, gây lãng phí ngân sách.
Nhiều người mua chỉ tập trung vào thông số kW hoặc HP mà bỏ qua sự tương quan giữa lưu lượng (Q) và cột áp (H), dẫn đến việc chọn sai hoàn toàn loại máy bơm.
Vậy, công suất bơm chữa cháy bao nhiêu là phù hợp? Câu hỏi này không có một đáp án duy nhất là một mức kW cố định áp dụng cho mọi công trình. Việc lựa chọn phải dựa trên các tính toán thủy lực cụ thể, quy chuẩn kỹ thuật hiện hành và yêu cầu thực tế của từng hạng mục công trình. Bài viết này sẽ hướng dẫn chi tiết từ kiến thức nền tảng đến cách tính toán và lựa chọn công suất chính xác.
Kiến thức nền
Công suất bơm chữa cháy là gì?
Công suất bơm chữa cháy được hiểu chính xác là công suất của động cơ (motor điện hoặc động cơ diesel) dùng để dẫn động đầu máy bơm, giúp máy bơm hoạt động và tạo ra năng lượng dòng chảy. Công suất này thường được biểu thị bằng đơn vị kW (kilowatt) hoặc HP (horsepower - mã lực).
Cần phân biệt rõ các khái niệm kỹ thuật:
kW và HP là đơn vị đo công suất, thể hiện khả năng sinh công của động cơ trong một đơn vị thời gian.
Công suất motor không phải là lưu lượng. Lưu lượng (Q) là thể tích nước bơm được trong một đơn vị thời gian (ví dụ: $m^3/h$, L/s).
Công suất motor cũng không trực tiếp thể hiện áp lực. Áp lực hay còn gọi là cột áp (H) là khả năng đẩy cao hoặc tạo áp lực nước của bơm (ví dụ: mét nước, bar, MPa).
Công thức nền tảng: Về mặt vật lý, công suất thủy lực (công suất cần thiết để truyền năng lượng cho nước) được tính theo công thức cơ bản:$P_{hydraulic} = \rho \times g \times Q \times H$
Trong đó:
$P_{hydraulic}$: Công suất thủy lực (W).
$\rho$: Khối lượng riêng của nước (khoảng $1000 kg/m^3$ với nước sạch).
$g$: Gia tốc trọng trường (khoảng $9,81 m/s^2$).
$Q$: Lưu lượng nước ($m^3/s$).
$H$: Cột áp tổng (m).
Công suất thực tế của động cơ (công suất trục bơm - brake horsepower) sẽ lớn hơn công suất thủy lực do cần phải xét đến hiệu suất của máy bơm ($\eta_{pump}$) và hiệu suất của hệ truyền động.
Công suất bơm chữa cháy phụ thuộc vào những yếu tố nào?
Việc xác định công suất động cơ dẫn động không thể dựa trên cảm tính mà phải dựa trên các yếu tố kỹ thuật then chốt sau:
Lưu lượng (Q): Đây là yếu tố đầu tiên và quan trọng nhất, được quy định bởi các tiêu chuẩn PCCC (như TCVN 2622, TCVN 7336, QCVN 06...) tùy thuộc vào loại hình công trình, diện tích và mức độ nguy hiểm cháy. Lưu lượng càng lớn → yêu cầu công suất motor càng cao (giả sử các điều kiện khác không đổi).
Cột áp (H): Máy bơm phải tạo ra đủ cột áp để thắng độ cao hình học và các tổn thất áp suất trong đường ống, đảm bảo áp lực tối thiểu tại đầu phun xa nhất và cao nhất. Cột áp cần thiết càng lớn → yêu cầu công suất motor càng cao.
Hiệu suất bơm ($\eta$): Mỗi loại máy bơm (bơm ly tâm trục ngang, bơm trục đứng, bơm tuabin trục đứng) đều có một đường cong hiệu suất riêng. Hai máy bơm có cùng thông số Q-H nhưng hiệu suất khác nhau sẽ dẫn đến yêu cầu công suất motor khác nhau. Chọn bơm có hiệu suất cao giúp giảm công suất motor cần thiết.
Đặc tính đường ống: Chiều dài, đường kính ống, số lượng co, tê, van và các phụ kiện khác đều gây ra tổn thất ma sát (tổn thất cục bộ và tổn thất dọc đường). Thiết kế đường ống càng phức tạp hoặc đường kính quá nhỏ → tổn thất áp lực càng lớn → yêu cầu cột áp bơm cao hơn → công suất motor lớn hơn.
Loại động cơ: Việc lựa chọn giữa motor điện hoặc động cơ diesel ảnh hưởng đến cách tính toán và lựa chọn công suất dự phòng, cũng như các yêu cầu về hệ thống phụ trợ đi kèm.
Yêu cầu của hệ thống PCCC: Đây là yếu tố bắt buộc. Tại Việt Nam, việc lựa chọn công suất phải tuân thủ nghiêm ngặt các quy chuẩn, tiêu chuẩn hiện hành về PCCC. Không thể áp dụng công suất của công trình này cho công trình khác mà không qua tính toán lại.
Phân tích chuyên sâu

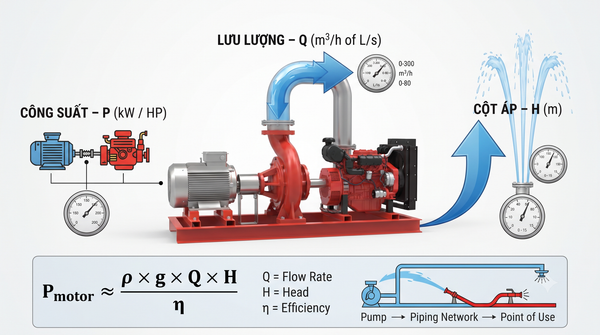

Cách tính công suất bơm chữa cháy theo lưu lượng và cột áp
Đây là phần trọng tâm về mặt kỹ thuật. Để tính toán sơ bộ công suất động cơ cần thiết, các kỹ sư sử dụng công thức sau, có xét đến hệ số an toàn và hiệu suất:
$P_{motor} \approx \frac{\rho \times g \times Q \times H}{1000 \times \eta_{pump} \times \eta_{transmission}}$
Trong đó:
$P_{motor}$: Công suất động cơ cần thiết (kW).
$Q$: Lưu lượng thiết kế ($m^3/s$).
$H$: Cột áp thiết kế (m).
$\eta_{pump}$: Hiệu suất của máy bơm (dưới dạng số thập phân, ví dụ 0,7 cho 70%).
$\eta_{transmission}$: Hiệu suất hệ truyền động (thường là 1.0 đối với bơm liền trục, hoặc 0.95-0.97 đối với khớp nối mềm/dây đai).
1000: Hệ số chuyển đổi từ W sang kW.
Ví dụ minh họa tính toán: Giả sử một hệ thống PCCC có yêu cầu thiết kế như sau:
Lưu lượng chữa cháy: Q = 72 $m^3/h$ (tương đương 20 L/s).
Cột áp tổng: H = 60 m (bao gồm cột áp tĩnh và tổn thất đường ống).
Hiệu suất bơm giả định: $\eta_{pump} = 70\%$ (0,7).
Hệ truyền động: Bơm liền trục, hiệu suất $\eta_{transmission} = 1,0$.
Bước 1: Chuyển đổi đơn vị lưu lượng$Q = 72 m^3/h = 72 / 3600 = 0,02 m^3/s$
Bước 2: Tính công suất thủy lực (công suất nước)$P_{hydraulic} = 1000 \times 9,81 \times 0,02 \times 60 = 11.772 \text{ W}$ (tương đương 11,77 kW)
Bước 3: Tính công suất yêu cầu của trục bơm$P_{shaft} = P_{hydraulic} / \eta_{pump} = 11,77 / 0,7 = 16,81 \text{ kW}$
Bước 4: Chọn công suất động cơ thực tế Để đảm bảo an toàn và dự phòng cho các trường hợp quá tải hoặc thay đổi điều kiện vận hành, cần chọn công suất motor lớn hơn công suất trục tính toán, thường áp dụng hệ số an toàn từ 1.1 đến 1.25.$P_{motor} = 16,81 \times 1,25 = 21,01 \text{ kW}$
Kết luận: Trong trường hợp này, kỹ sư sẽ lựa chọn động cơ tiêu chuẩn có công suất 22 kW (hoặc 30 HP) để lắp đặt cho máy bơm.
Lưu ý quan trọng: Ví dụ trên chỉ mang tính chất minh họa phương pháp tính toán. Không được phép kết luận rằng mọi hệ thống có Q=72 $m^3/h$ và H=60m đều sử dụng đúng một mức công suất motor 22 kW. Việc lựa chọn thực tế bắt buộc phải căn cứ vào đường cong đặc tính làm việc (pump curve) của model bơm cụ thể do nhà sản xuất cung cấp. Tại điểm làm việc (duty point) Q=72, H=60, đường cong công suất của bơm sẽ cho biết công suất trục chính xác, từ đó chọn motor phù hợp.
Bơm chữa cháy bao nhiêu kW là phù hợp?
Đây là câu hỏi rất phổ biến nhưng không có một con số chung. Các mức công suất motor điện thường gặp trên thị trường cho bơm chữa cháy bao gồm: 3 kW, 5,5 kW, 7,5 kW, 11 kW, 15 kW, 18,5 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW, 90 kW, 110 kW, v.v. và các công suất lớn hơn cho các hệ thống công nghiệp yêu cầu cao.
Việc cùng một mức công suất motor 15 kW nhưng được lắp đặt với các đầu bơm khác nhau sẽ cho ra các đặc tính Q-H hoàn toàn khác nhau. Do đó, không thể nói "công trình nhà xưởng 1.000 $m^2$ thì dùng bơm 15 kW là được" mà không dựa trên hồ sơ thiết kế và tính toán thủy lực.
Cách trả lời đúng cho câu hỏi "bơm chữa cháy bao nhiêu kW" là cần chuyển hướng sang việc xác định yêu cầu thủy lực: "Hệ thống PCCC của công trình này yêu cầu lưu lượng (Q) và cột áp (H) là bao nhiêu tại điểm làm việc bất lợi nhất?" Sau khi xác định được Q và H từ thiết kế, nhà cung cấp bơm sẽ dựa vào biểu đồ đặc tính để chọn model bơm và công suất motor phù hợp.
Công suất bơm chữa cháy và lưu lượng, cột áp khác nhau như thế nào?
Để tránh nhầm lẫn, cần phân biệt rõ các thông số này:
| Thông số | Đơn vị | Vai trò trong hệ thống PCCC |
| Công suất (P) | kW, HP | Thể hiện khả năng cung cấp năng lượng của động cơ để dẫn động máy bơm. Nó là nguyên nhân sinh ra lưu lượng và cột áp, nhưng không trực tiếp là lưu lượng hay cột áp. |
| Lưu lượng (Q) | $m^3/h$, L/s | Quyết định khả năng dập tắt đám cháy. Lưu lượng phải đủ để cấp nước cho số lượng đầu phun hoặc vòi chữa cháy hoạt động đồng thời theo quy định. |
| Cột áp (H) | m, bar | Quyết định khả năng tạo áp lực nước. Cột áp phải đủ để đưa nước đến điểm xa nhất, cao nhất và đảm bảo áp lực phun hiệu quả tại đầu phun. |
| Hiệu suất ($\eta$) | % | Phản ánh mức độ chuyển đổi công suất điện/diesel thành công suất thủy lực. Bơm hiệu suất cao giúp tiết kiệm năng lượng. |
| NPSH | m | Cột áp hút thực cần thiết. Thông số quan trọng liên quan đến khả năng hút nước của bơm và nguy cơ xâm thực. |
Motor tạo ra công suất, máy bơm chuyển công suất đó thành năng lượng thủy lực để tạo ra lưu lượng và cột áp cần thiết. Vì vậy, không nên dùng kW để thay thế cho Q và H khi lập hồ sơ kỹ thuật lựa chọn bơm.
So sánh công suất bơm chữa cháy điện và diesel
Trong hệ thống PCCC, bơm điện và bơm diesel thường được sử dụng kết hợp, trong đó bơm diesel đóng vai trò dự phòng khi mất điện lưới. Việc lựa chọn công suất và cấu hình cho hai loại này có những điểm khác biệt:
| Tiêu chí | Bơm chữa cháy điện | Bơm chữa cháy diesel |
| Ưu điểm | Thường có hiệu suất tốt hơn, dễ vận hành, ít tiếng ồn, ít cần bảo trì cơ khí phức tạp hơn, khởi động nhanh chóng. | Có thể hoạt động độc lập, không phụ thuộc vào nguồn điện lưới, đảm bảo độ tin cậy cao trong các tình huống khẩn cấp. |
| Nhược điểm | Phụ thuộc hoàn toàn vào nguồn điện. Nếu nguồn điện không được thiết kế độc lập, an toàn, nó có thể bị cắt khi xảy ra cháy. | Yêu cầu hệ thống nhiên liệu, ắc quy, hệ thống xả khí, thông gió phức tạp hơn. Chi phí đầu tư thường cao hơn bơm điện cùng thông số. Cần bảo trì định kỳ động cơ đốt trong. |
Lưu ý quan trọng: Không nên mặc định rằng bơm diesel phải có công suất lớn hơn bơm điện để đạt cùng một thông số Q-H. Công suất động cơ diesel được lựa chọn dựa trên đường cong công suất của đầu bơm và tốc độ vận hành tương ứng, đảm bảo cung cấp đủ mô-men xoắn và công suất cần thiết tại điểm làm việc (duty point) đã thiết kế, bất kể loại động cơ.
Bơm chính, bơm dự phòng và bơm bù áp có cần cùng công suất không?

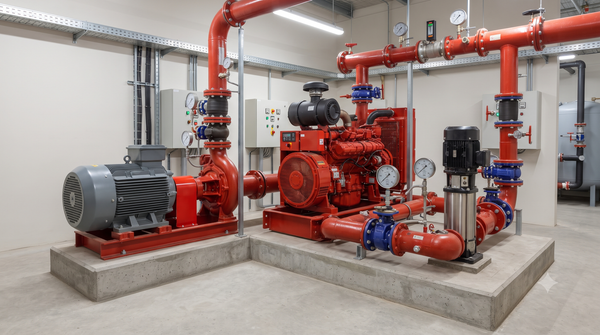

Một trạm bơm chữa cháy tiêu chuẩn thường bao gồm 3 loại bơm với chức năng và chế độ làm việc khác nhau:
Bơm chính (Main Fire Pump): Được thiết kế để đảm nhiệm toàn bộ yêu cầu về lưu lượng (Q) và cột áp (H) của hệ thống PCCC khi xảy ra cháy. Công suất của bơm chính được tính toán từ các quy chuẩn PCCC và đặc tính thủy lực của công trình.
Bơm dự phòng (Standby Pump): Được bố trí nhằm tăng độ tin cậy của hệ thống. Tùy thuộc vào cấu hình thiết kế và yêu cầu áp dụng (ví dụ: theo tiêu chuẩn NFPA 20), bơm dự phòng thường được yêu cầu có cùng thông số lưu lượng và cột áp với bơm chính để đảm bảo khả năng chữa cháy khi bơm chính gặp sự cố. Do đó, công suất động cơ của bơm dự phòng thường bằng công suất của bơm chính.
Bơm bù áp (Jockey Pump): Có chức năng duy trì áp suất trong đường ống hệ thống PCCC ở điều kiện bình thường, bù đắp lượng nước rò rỉ nhỏ để tránh việc bơm chính phải khởi động thường xuyên. Bơm bù áp thường có lưu lượng nhỏ hơn nhiều so với bơm chính (thường chỉ đủ để bù áp, không dùng để chữa cháy) và cột áp tương đương hoặc cao hơn bơm chính một chút. Vì vậy, công suất motor của bơm bù áp thường nhỏ hơn đáng kể so với công suất của bơm chính.
Do đó, không nên mặc định cả 3 loại bơm có cùng một mức công suất.
Ứng dụng thực tế
Khi nào cần lựa chọn công suất bơm chữa cháy lớn hơn?
Việc tự động tăng công suất bơm mà không qua tính toán là sai lầm. Tuy nhiên, trong một số trường hợp thực tế, các yếu tố sau đây sẽ dẫn đến yêu cầu về công suất bơm cao hơn:
Công trình có chiều cao lớn: Bơm cần tạo ra cột áp tĩnh rất lớn để đưa nước lên các tầng cao.
Khoảng cách từ nguồn nước đến điểm sử dụng lớn: Tổn thất ma sát trong đường ống dài sẽ đòi hỏi cột áp bơm cao hơn, dẫn đến yêu cầu công suất lớn hơn.
Hệ thống có nhiều tổn thất áp suất: Nếu thiết kế bắt buộc phải sử dụng nhiều co, tê, van hoặc đường ống có đường kính nhỏ, tổn thất cục bộ sẽ tăng, đòi hỏi công suất bơm lớn hơn để bù đắp.
Yêu cầu lưu lượng lớn: Đối với các kho xưởng lớn, trung tâm thương mại có diện tích rộng, quy chuẩn PCCC yêu cầu lưu lượng chữa cháy (Q) rất lớn, trực tiếp dẫn đến yêu cầu công suất motor cao.
Có nhiều khu vực cần bảo vệ đồng thời: Hệ thống cấp nước chữa cháy phải đảm bảo khả năng hoạt động đồng thời của nhiều họng nước vách tường hoặc hệ thống sprinkler trên diện rộng.
Điều kiện thủy lực bất lợi: Các điểm xa nhất hoặc cao nhất của hệ thống đòi hỏi áp lực phun tối thiểu theo quy định, buộc bơm phải hoạt động ở cột áp cao hơn.
Lưu ý: Việc tăng công suất phải đi kèm với quy trình: Tính toán thủy lực $\rightarrow$ Xác định điểm làm việc (duty point) $\rightarrow$ Chọn đường cong bơm (pump curve) $\rightarrow$ Chọn công suất motor phù hợp.
