Counter Flange là gì? Cẩm nang chuyên sâu về mặt bích đối ứng trong kỹ thuật

Giải quyết bài toán ghép nối trong hệ thống đường ống

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, các kỹ sư thường xuyên gặp phải những tình huống kỹ thuật oái oăm. Đó có thể là nhu cầu bịt kín một đầu ống tạm thời để chờ lắp đặt giai đoạn sau, hoặc phổ biến hơn là cần ghép nối một thiết bị mới (như van, máy bơm) vào hệ thống hiện hữu nhưng lại không có sẵn mặt bích tương ứng để kết nối.

Lúc này, khái niệm counter flange xuất hiện như một cứu cánh kỹ thuật. Tuy nhiên, trên thực tế, rất nhiều người—kể cả những kỹ thuật viên mới vào nghề—vẫn thường xuyên nhầm lẫn giữa counter flange, blind flange (mặt bích mù) và companion flange. Sự nhầm lẫn này không chỉ dẫn đến việc đặt hàng sai chủng loại gây lãng phí chi phí mà còn tiềm ẩn nguy cơ mất an toàn hệ thống do không đảm bảo độ kín khít.

Vậy counter flange là gì, nó đóng vai trò cụ thể như thế nào và làm sao để lựa chọn đúng tiêu chuẩn kỹ thuật? Hãy cùng đi sâu vào phân tích qua bài viết dưới đây.

Kiến thức nền tảng về Counter Flange

1. Counter Flange là gì?

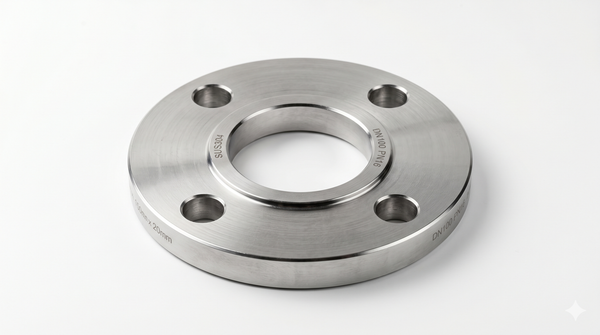

Về mặt định nghĩa, counter flange (hay còn gọi là mặt bích đối ứng) là một loại mặt bích được sử dụng để lắp ghép khớp với một mặt bích khác đã có sẵn trên thiết bị hoặc đường ống. Mục đích chính của nó là tạo thành một cặp kết nối hoàn chỉnh, giúp liên kết các thành phần trong hệ thống hoặc bịt kín đầu ống.

Bản chất của counter flange không phải là một dòng sản phẩm cố định mà là một "vai trò kỹ thuật". Tùy vào mục đích sử dụng cụ thể, một counter flange có thể đóng vai trò là:

• Companion flange: Mặt bích đi kèm để nối ống với van hoặc thiết bị.

• Blind flange: Mặt bích mù dùng để bịt kín đầu ống khi đối ứng với một mặt bích rỗng.

2. Nguyên lý hoạt động và cơ chế làm kín

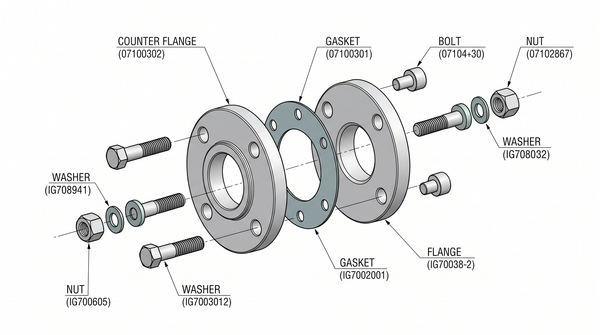

Counter flange hoạt động dựa trên sự kết hợp của ba yếu tố chính: lực siết bulong, bề mặt bích và gioăng làm kín (gasket).

Quy trình lắp đặt diễn ra như sau:

• Hai mặt bích (mặt bích sẵn có và counter flange) được áp sát vào nhau.

• Một vòng gioăng làm kín (gasket) được đặt vào giữa hai bề mặt.

• Lực siết từ các bộ bulong sẽ ép chặt hai mặt bích lại.

Tại sao kết nối này lại kín tuyệt đối? Chính lực nén cực lớn từ bulong làm cho gasket bị biến dạng định hình, từ đó lấp đầy các khe hở và rãnh li ti trên bề mặt bích, ngăn chặn hoàn toàn sự rò rỉ của lưu chất (khí, nước, hóa chất) dưới áp suất cao.

Phân tích chuyên sâu về Counter Flange

1. Phân loại counter flange phổ biến hiện nay

Để lựa chọn đúng loại mặt bích đối ứng, chúng ta thường phân loại dựa trên ba tiêu chí cốt lõi:

• Theo chức năng kỹ thuật:

  • Blind flange (Mặt bích mù): Không có lỗ ở giữa, dùng để chặn dòng chảy.

  • Companion flange: Có lỗ trung tâm để kết nối trực tiếp vào đường ống thông qua hàn hoặc ren.

  • Backing flange: Dùng để hỗ trợ và tăng cường độ cứng cho các kết nối nhựa hoặc ống mỏng.

• Theo tiêu chuẩn sản xuất: Việc chọn đúng tiêu chuẩn là bắt buộc để các lỗ bulong khớp nhau.

  • JIS (Nhật Bản): Phổ biến các dòng JIS 10K, 20K.

  • ANSI/ASME (Mỹ): Các dòng Class 150, 300, 600.

  • DIN (Đức/Châu Âu): Các chuẩn PN10, PN16, PN40.

• Theo vật liệu chế tạo:

  • Inox (SUS304, SUS316): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, hóa chất.

  • Thép carbon (A105, Q235): Chịu lực tốt, giá thành rẻ, dùng cho nước và dầu.

  • Nhựa (PVC, HDPE): Dùng cho hệ thống xử lý nước thải, hóa chất nhẹ.

2. Các thông số kỹ thuật "sống còn" khi lựa chọn

Sai lệch chỉ 1mm ở thông số cũng có thể khiến bạn không thể lắp đặt được counter flange. Hãy đặc biệt lưu ý:

1. Đường kính danh nghĩa (DN): Kích thước định danh của ống (Ví dụ: DN50, DN100).

2. Áp suất làm việc (PN/Class): Khả năng chịu tải của bích.

3. Số lượng lỗ bulong: Phải khớp tuyệt đối với mặt bích đối diện.

4. Đường kính lỗ bulong và tâm lỗ (PCD): Quyết định việc có xỏ được bulong qua hay không.

5. Độ dày bích: Ảnh hưởng đến độ bền và khả năng chịu áp suất.

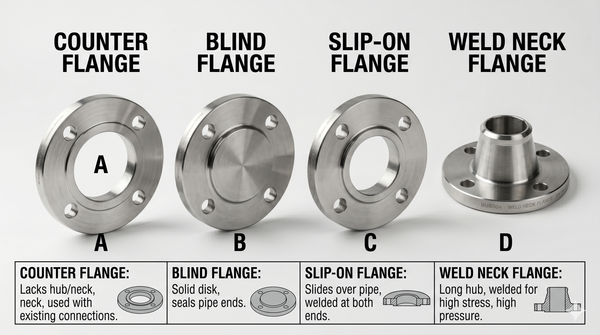

3. So sánh Counter Flange với các loại bích khác

Để tránh nhầm lẫn, hãy theo dõi bảng so sánh dưới đây:

Ứng dụng thực tế và những sai lầm nguy hiểm

1. Khi nào hệ thống của bạn cần đến Counter Flange?

• Kết nối thiết bị ngoại vi: Khi lắp đặt các loại van công nghiệp, đồng hồ đo lưu lượng hoặc máy bơm vào đường ống chính.

• Nghiệm thu áp suất: Sử dụng counter flange dạng mù để bịt các đầu ống, phục vụ công tác test áp (hydrotest) trước khi đưa vào vận hành.

• Mở rộng hệ thống: Bịt đầu ống chờ để sẵn sàng cho việc đấu nối thêm các nhánh ống trong tương lai mà không cần cắt bỏ đường ống cũ.

2. Những sai lầm thường gặp dẫn đến rò rỉ hệ thống

• Nhầm lẫn tiêu chuẩn: Đây là sai lầm phổ biến nhất. Một mặt bích chuẩn JIS không bao giờ khớp lỗ bulong với mặt bích chuẩn ANSI dù có cùng kích thước DN.

• Siết bulong không đều: Việc siết quá chặt một bên sẽ làm gasket bị vặn, gây hở ở phía đối diện.

• Quên dùng Gasket hoặc dùng sai loại: Sử dụng gioăng cao su cho môi trường hơi nóng (Steam) sẽ khiến gioăng bị chảy, gây thảm họa rò rỉ.

Hướng dẫn lắp đặt và Checklist lựa chọn chuẩn kỹ thuật

1. Checklist lựa chọn (Dành cho bộ phận thu mua/Kỹ thuật)

 Hệ thống đang dùng tiêu chuẩn gì? (JIS, ANSI hay DIN).

Áp suất làm việc tối đa là bao nhiêu? (Để chọn PN hoặc Class phù hợp).

 Môi trường lưu chất là gì? (Để chọn vật liệu Inox hay Thép).

 Kích thước đường ống thực tế là bao nhiêu?

 Loại bề mặt bích (RF - mặt lồi hay FF - mặt phẳng)?

2. Lưu ý "vàng" khi lắp đặt Counter Flange

Để đảm bảo kết nối bền vững, kỹ thuật viên cần tuân thủ:

• Siết bulong theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực nén dàn đều lên bề mặt bích.

• Kiểm tra độ phẳng: Đảm bảo hai mặt bích không bị vênh trước khi siết.

• Làm sạch bề mặt: Loại bỏ rỉ sét hoặc vụn bẩn trên bề mặt tiếp xúc với gasket.



 FAQ - Giải đáp nhanh về Counter Flange

1. Counter flange có phải là blind flange không?

Không hoàn toàn. Blind flange (mặt bích mù) chỉ được gọi là counter flange khi nó được dùng để đối ứng và bịt kín một mặt bích rỗng khác.

2. Tại sao tôi mua cùng size DN100 mà không lắp vừa?

Rất có thể bạn đã mua sai tiêu chuẩn (ví dụ: bích sẵn có là JIS 10K nhưng bạn lại mua bích ANSI Class 150). Hai tiêu chuẩn này có số lỗ hoặc tâm lỗ bulong khác nhau.

3. Nên dùng vật liệu Inox hay Thép cho counter flange?

Nếu hệ thống dẫn nước sạch, thực phẩm hoặc hóa chất ăn mòn, hãy chọn Inox 304/316. Với hệ thống nước thải hoặc dầu bình thường, thép carbon là lựa chọn kinh tế hơn.

Tối ưu hóa hệ thống bằng sự hiểu biết chuyên sâu

Hy vọng qua bài viết này, bạn đã có cái nhìn rõ nét nhất về counter flange. Hãy nhớ rằng, việc lựa chọn đúng mặt bích đối ứng không chỉ là khớp các lỗ bulong lại với nhau, mà là đảm bảo sự an toàn, tính bền vững và hiệu suất vận hành của cả một hệ thống đường ống phức tạp.

Việc đầu tư thời gian để kiểm tra thông số kỹ thuật ngay từ đầu sẽ giúp bạn tránh được những rủi ro rò rỉ và chi phí sửa chữa đắt đỏ về sau.
