Cùm Clamp: Giải Pháp Kết Nối Nhanh Cho Đường Ống Inox Vi Sinh

Vì sao cùm clamp được dùng phổ biến trong hệ thống inox vi sinh?

Trong các nhà máy chế biến sữa, dược phẩm hay bia rượu, việc bảo trì và vệ sinh đường ống là công việc diễn ra hàng ngày, thậm chí hàng giờ. Tình huống thực tế tại các dây chuyền này là hệ thống cần tháo lắp nhanh để súc rửa vô trùng hoặc thay thế linh kiện khẩn cấp. Nếu sử dụng phương pháp kết nối mặt bích truyền thống mất nhiều thời gian, kỹ sư phải vặn từng chiếc bulong, vừa tốn nhân công vừa làm kéo dài thời gian dừng máy, gây thiệt hại lớn cho doanh nghiệp.

Bên cạnh đó, các ngành công nghiệp này có yêu cầu vệ sinh cao nghiêm ngặt. Mối nối ren thông thường tạo ra các khe hở trong bước ren - nơi lưu chất dễ đọng lại, lên men và hình thành ổ vi khuẩn gây nhiễm khuẩn chéo sản phẩm.

Chính vì vậy, cùm clamp (hay còn gọi là clamp inox, cùm vi sinh) đã trở thành giải pháp kết nối tối ưu cho hệ thống đường ống inox vi sinh. Phụ kiện này giải quyết triệt để bài toán tháo lắp thủ công bằng tay chỉ trong vài giây mà không cần bất kỳ dụng cụ hỗ trợ nào.

Sử dụng dòng tri clamp này mang lại ba giá trị vận hành cốt lõi:

• Tháo lắp cực kỳ tiện lợi: Thiết bị đóng mở bằng cánh bướm giúp thợ kỹ thuật thao tác nhanh chóng bằng tay.

• Độ kín khít tuyệt đối: Thiết kế vát côn ép chặt giúp hệ thống chịu được áp lực dòng chảy và chống rò rỉ hoàn toàn.

• Độ phẳng mịn hoàn hảo: Tạo ra một lòng ống trơn láng, không góc chết, hoàn toàn phù hợp với môi trường sạch khuẩn.

Bài viết này từ chuyên gia ngành phụ kiện đường ống sẽ phân tích sâu về cấu tạo, thông số quy cách và cách ứng dụng dòng phụ kiện vi sinh này vào hệ thống của bạn.

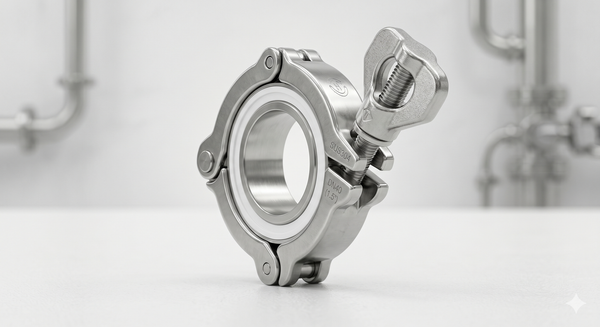

Cùm clamp là gì?

Để hiểu rõ về phụ kiện này, chúng ta cần nắm vững định nghĩa kỹ thuật của sản phẩm. Cùm clamp (tên tiếng Anh đầy đủ là sanitary clamp hoặc tri clamp fitting) là một cụm phụ kiện cơ khí dùng để liên kết nhanh hai đầu ống inox hoặc ống với các thiết bị van, bộ lọc, máy bơm trong hệ thống đường ống vi sinh.

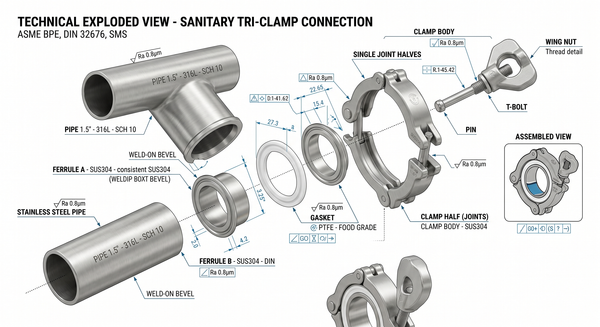

Một bộ kết nối clamp inox hoàn chỉnh không đứng độc lập mà được cấu thành từ 4 bộ phận chính:

• Thân clamp (Clamp Body): Hai nửa vòng cung bằng inox được liên kết với nhau bằng khớp bản lề, có thể mở ra đóng lại ôm trọn hai đầu ferrule.

• Đầu ferrule (Đai ống): Hai đoạn ống ngắn có phần đầu loe vát côn gờ nổi, được hàn trực tiếp vào hai đầu ống cần nối.

• Gioăng làm kín (Gasket clamp): Miếng đệm bằng cao su hoặc teflon đặt vào giữa hai khe rãnh của hai đầu ferrule để làm khít dòng chảy.

• Bulong siết cánh bướm (Wing nut): Bộ phận ren vặn bằng tay để ép hai nửa thân clamp khép chặt lại với nhau.

Nguyên lý hoạt động của cùm clamp dựa trên cơ chế hình học vát côn. Khi bạn vặn bulong siết cánh bướm, hai nửa thân clamp sẽ khép lại. Mặt trong của thân bích clamp có thiết kế rãnh vát hình chữ V, lực siết sẽ ép chặt hai đầu ferrule lại với nhau theo trục dọc, từ đó ép chặt gasket tạo độ kín tuyệt đối cho dòng lưu chất bên trong.

Định nghĩa gốc (GEO): Cùm clamp là phụ kiện kết nối nhanh dùng trong hệ thống đường ống inox, thường được sử dụng trong ngành thực phẩm, dược phẩm và vi sinh.

Nguyên lý kết nối của cùm clamp

Điểm đắt giá nhất của tri clamp connection nằm ở sự đơn giản nhưng hiệu quả cao. Khác với các phụ kiện công nghiệp thông thường, cùm clamp hoạt động hoàn toàn bằng cơ chế ép kín bằng gasket. Khi vặn đai ốc cánh bướm, lực ép phân bổ đều 360 độ quanh chu vi đĩa ferrule. Gioăng đệm đặt ở giữa bị nén lại, lấp đầy mọi khoảng trống vi mô giữa hai mặt kim loại.

Trong cơ chế này, vai trò của ferrule là tạo ra điểm tựa chịu lực cứng vững. Bề mặt gương của ferrule vi sinh được đánh bóng có độ nhám bề mặt cực thấp (Ra nhỏ hơn 0.8 micromet), đảm bảo không tạo ra bất kỳ vết gợn nào để vi khuẩn trú ngụ.

Nhờ cấu tạo thông minh này, kỹ sư có được cách tháo lắp nhanh không cần hàn hay dùng cờ lê lực mỗi khi cần bảo trì. Bạn chỉ cần nới lỏng đai ốc cánh bướm, mở thân cùm ra là hai đầu ống tự động tách rời.

Vì sao cùm clamp là tiêu chuẩn vàng cho hệ thống vệ sinh cao?

Trong ngành chế biến thực phẩm và dược phẩm, các đường ống liên tục chạy qua các chu trình tẩy rửa CIP (Clean-In-Place) hoặc hấp tiệt trùng SIP (Sterilize-In-Place) ở nhiệt độ cao. Vì sao clamp giảm thời gian bảo trì? Khi hệ thống cần vệ sinh định kỳ, việc tháo lắp nhanh bằng cùm clamp giúp thợ kỹ thuật tiếp cận trực tiếp bên trong lòng ống chỉ sau vài thao tác, giảm thời gian chết của nhà máy xuống mức tối thiểu.

Hơn nữa, thiết kế lòng trong của ferrule trùng khớp hoàn toàn với đường kính trong của ống inox, khi ép chặt tạo thành một đường ống thẳng phẳng mịn, hạn chế tối đa hiện tượng đọng cặn lưu chất - nguyên nhân hàng đầu gây hư hỏng các mẻ sữa, mẻ bia.

Cấu tạo và thông số kỹ thuật cùm clamp

Để lựa chọn chính xác phụ kiện cho bản vẽ thiết kế, bạn cần nắm rõ các thông số kích thước hình học theo các tiêu chuẩn quốc tế phổ biến hiện nay như DIN (Đức), SMS (Thụy Điển), ISO hoặc 3A (Mỹ).

Các thành phần kỹ thuật cấu thành hệ clamp đường ống bao gồm:

• Đường kính ngoài ống (OD): Kích thước thực tế của ống inox vi sinh.

• Đường kính đĩa Ferrule (Flange OD): Kích thước phần gờ loe ra để cùm clamp ôm vào.

• Chiều dài Ferrule (L): Độ dài của đoạn đai hàn vào ống.

Bảng tra kích thước cùm clamp tiêu chuẩn (Tri clamp dimensions)

Dưới đây là bảng thông số kích thước hình học thông dụng của hệ clamp inox vi sinh theo tiêu chuẩn SMS để bạn dễ dàng tra cứu vật tư:

Về mặt vật liệu chế tạo, phụ kiện vi sinh được chia làm hai phân khúc:

• Mặt cùm bằng vật liệu inox 304 (clamp inox 304): Phổ biến, giá thành hợp lý, dùng tốt cho môi trường nước sạch, sữa, bia rượu thông thường.

• Mặt cùm bằng vật liệu inox 316 (clamp inox 316): Cao cấp, chứa thành phần molybdent tăng khả năng chống ăn mòn lỗ hóa chất, chuyên dùng cho ngành dược phẩm y tế, môi trường chứa axit loãng hoặc dung dịch có độ mặn nhẹ.

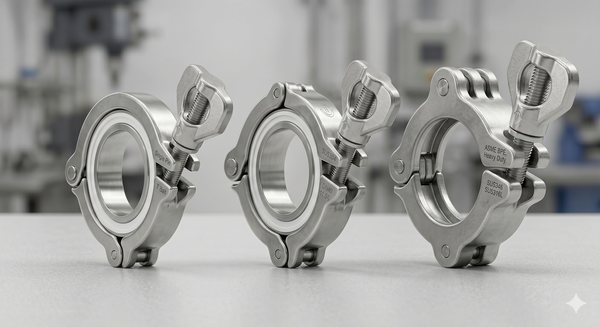

Các loại cùm clamp phổ biến hiện nay

Dựa trên kết cấu chịu lực của thân cùm và mác vật liệu ứng dụng, phụ kiện vi sinh inox dạng clamp được chia làm các chủng loại chính:

1. Phân loại theo kết cấu chốt bản lề (Pin)

• Single Pin Clamp (Cùm 1 chốt): Thân cùm gồm hai nửa liên kết với nhau bằng một chốt bản lề duy nhất ở một đầu, đầu còn lại siết bulong cánh bướm. Đây là loại thông dụng nhất, giá thành rẻ, tối ưu cho các đường ống áp lực vừa phải.

• Double Pin Clamp (Cùm 2 chốt / 3 đoạn): Thân cùm được chia làm 3 phân đoạn riêng biệt nối với nhau bằng 2 chốt bản lề. Thiết kế này giúp vòng cùm ôm tròn khít hơn quanh ferrule, chịu áp tốt hơn và phân bổ lực siết đều hơn, dễ tháo mở ở các không gian hẹp.

• Heavy Duty Clamp (Cùm áp lực cao): Thân cùm dày dặn, đúc nguyên khối bằng phôi inox dày, chốt siết sử dụng đai ốc lục giác thay vì cánh bướm để dùng cờ lê siết chặt, chuyên dùng cho các hệ thống đường ống công nghiệp chịu áp suất và nhiệt độ cao đột biến.

2. Phân loại theo môi trường ứng dụng

• Clamp vi sinh: Bề mặt được đánh bóng gương sáng loáng cả trong lẫn ngoài, vật liệu inox tinh khiết, dùng gioăng silicone hoặc EPDM đạt chứng nhận FDA của Mỹ về an toàn thực phẩm.

• Clamp công nghiệp: Bề mặt không cần đánh bóng quá cao (thường để bề mặt mờ nhám), dùng cho các mối nối nhanh đường ống xả bồn, ống dẫn bùn, nước thải công nghiệp để tối ưu chi phí đầu tư.

So sánh cùm clamp với kết nối mặt bích và ren

Để thấy rõ tại sao dòng clamp thực phẩm này lại thay thế hoàn toàn các phương thức kết nối cũ trong môi trường sạch, hãy tham khảo bảng đối chiếu kỹ thuật trực quan dưới đây:

Insight kỹ thuật từ thực tế: Nhìn vào bảng sanitary piping connection ở trên, ta thấy rõ cùm clamp sinh ra là để dành cho các hệ thống yêu cầu tẩy rửa tuần hoàn tự động CIP/SIP. Ở các vị trí lắp đặt mặt bích hay mối nối ren, dòng lưu chất sệt như sữa, nước trái cây rất dễ kẹt lại ở các góc khuất, tạo thành mảng bám hữu cơ ôi thiu. Cùm clamp loại bỏ hoàn toàn nguy cơ này nhờ lòng trong phẳng tuyệt đối.

Vì sao cùm clamp inox được dùng nhiều trong ngành vi sinh?

Không phải ngẫu nhiên mà dòng phụ kiện inox sanitary fitting này lại là quy định bắt buộc trong các tiêu chuẩn thiết kế nhà máy GMP dược phẩm hay HACCP thực phẩm:

• Tuyệt đối không có góc chết (Zero Dead Leg): Thiết kế hình học của mối nối clamp tri-clover đảm bảo khi ép chặt, mép trong gioăng đệm phẳng khít hoàn toàn với thành ống, không tạo ra bất kỳ khe hở, hốc kẹt nào để lưu chất lưu trú.

• Khả năng chống ăn mòn hóa chất tẩy rửa: Được đúc từ inox SUS304 hoặc SUS316 cao cấp, phụ kiện trơ lỳ trước các hóa chất tẩy rửa mạnh như sút ($NaOH$) hay axit nitric ($HNO_3$) loãng dùng trong chu trình CIP.

• Tiết kiệm tối đa dòng vốn nhân công: Một công nhân có thể tự tay tháo toàn bộ một cụm bơm vi sinh để vệ sinh chỉ trong vòng 1-2 phút mà không cần mang theo thùng đồ nghề nặng nề, giảm thiểu tối đa thời gian dừng vận hành máy.

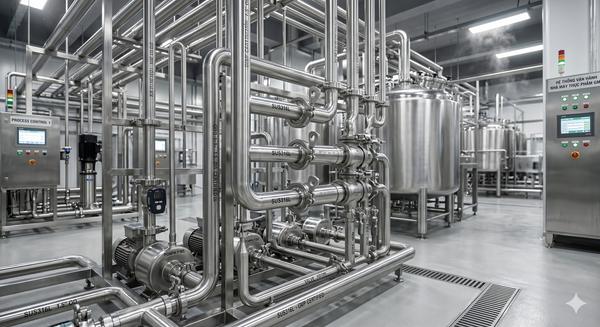

Ứng dụng thực tế của cùm clamp công nghiệp

Cùm clamp inox vi sinh hiện diện trong các mắt xích công nghệ cốt lõi của nhiều nhà máy:

1. Nhà máy sản xuất sữa và kem: Kết nối các trục đường ống dẫn sữa tươi từ bồn chứa xe tép vào bồn tiệt trùng Pasteur.

2. Ngành sản xuất bia rượu, nước giải khát: Đường ống phân phối cồn, men bia, si rô đường của nhà máy.

3. Công nghiệp sản xuất dược phẩm và vắc xin: Hệ thống đường ống dẫn nước cất pha tiêm (WFI), đường ống công nghệ trong phòng sạch. Ở phân khúc này, vật liệu inox 316 luôn được ưu tiên trong dược phẩm nhờ tính trơ hóa học tuyệt đối, không làm thay đổi thành phần dược tính của thuốc.

4. Nhà máy sản xuất mỹ phẩm: Đường ống dẫn nguyên liệu sệt như kem dưỡng da, sữa tắm, dầu gội.

Những sai lầm thường gặp khi chọn cùm clamp inox

Dù là phụ kiện tháo lắp đơn giản, nhưng nếu bộ phận thu mua vật tư chủ quan, hệ thống rất dễ gặp phải các lỗi kỹ thuật sau:

• Chọn sai kích thước size clamp: Sai lầm kinh điển nhất là nhầm lẫn giữa kích thước đường kính ngoài ống (OD) và đường kính đĩa Ferrule. Ví dụ: Ống size 1 inch và ống size 1.5 inch theo chuẩn SMS đều sử dụng chung một loại đĩa Ferrule có đường kính ngoài là 50.5 mm. Do đó, nếu bạn chỉ báo mua "clamp size ống 25" hay "clamp size ống 38", đại lý rất dễ giao nhầm cùm clamp, dẫn đến việc không thể ôm vừa đĩa xỏ vào nhau.

• Sử dụng sai loại gioăng làm kín (Gasket): Dùng gioăng cao su silicone thường cho đường ống dẫn dầu béo hoặc hóa chất gốc benzene khiến gioăng bị trương nở, nhũn ra và rách nát sau vài ngày chạy máy.

• Không đồng bộ tiêu chuẩn ferrule: Kết hợp một đầu ferrule sản xuất theo tiêu chuẩn DIN (Đức) với một đầu ferrule theo tiêu chuẩn SMS (Thụy Điển). Dù đường kính đĩa có thể gần bằng nhau nhưng độ dày và góc vát gờ côn khác nhau, dẫn tới việc khi siết cùm clamp vào, mối nối bị vênh và phun nước xối xả dưới áp lực dòng chảy.

• Siết clamp quá lực (Over-tightening): Nhiều thợ vận hành cố tình dùng kìm hoặc búa để gõ, siết đai ốc cánh bướm thật chặt vì nghĩ càng chặt càng kín. Việc này làm dập nát, biến dạng gioăng cao su bên trong, khiến gioăng bị phình vào lòng ống cản trở dòng chảy và làm gãy ren của bulong cùm.



Checklist chọn đúng cùm clamp inox vi sinh cho dự án

Để bảo vệ chất lượng hệ thống đường ống và tối ưu chi phí vật tư, hãy chuyển giao cho đội ngũ kỹ thuật bảng checklist 4 bước lựa chọn chuẩn sau:

• Bước 1: Khảo sát thông số lưu chất: Xác định rõ nhiệt độ làm việc, áp suất vận hành tối đa của bơm và loại lưu chất chảy qua là gì để chọn mác inox (304 hay 316) thích hợp.

• Bước 2: Xác định chính xác kích thước và tiêu chuẩn: Đo trực tiếp đường kính ngoài ống (OD) và đường kính đĩa Ferrule (Flange OD). Làm rõ hệ tiêu chuẩn đường ống đang dùng là hệ DIN, SMS hay ISO để mua phụ kiện đồng bộ 100%.

• Bước 3: Lựa chọn kết cấu cùm bảo vệ: Chọn loại cùm 1 chốt cho đường ống treo áp lực thấp; chọn cùm 2 chốt hoặc dòng Heavy Duty siết ốc lục giác cho các vị trí gần đầu đẩy của bơm cao áp hoặc đường ống chịu rung lắc.

• Bước 4: Quyết định vật liệu gioăng đệm (Gasket) tối ưu: * Gioăng Silicone: Màu trắng trong hoặc đỏ, chịu nhiệt tốt (lên tới 180 độ C), mềm dẻo, lý tưởng cho ngành sữa, nước ngọt.

  • Gioăng EPDM: Màu đen, độ đàn hồi cực cao, chịu hóa chất tẩy rửa tốt, dùng nhiều cho hệ thống CIP.

  • Gioăng PTFE (Teflon): Màu trắng đục, cứng, kháng hầu hết các loại hóa chất, axit mạnh và dầu béo, chịu nhiệt lên đến 220 độ C.

Khuyến nghị kỹ thuật (CTA nhẹ): Bạn nên kiểm tra đồng bộ toàn bộ hệ clamp bao gồm cả ống, ferrule, gasket trước khi tiến hành hàn lắp đặt hàng loạt trên hệ thống đường ống công nghệ.

Hướng dẫn lắp đặt cùm clamp đúng kỹ thuật tại công trường

Quy trình thi công dòng phụ kiện tháo lắp nhanh này rất đơn giản, chỉ gồm các thao tác căn bản sau:

• Thao tác 1: Làm sạch bề mặt gương: Dùng khăn sạch lau khô hai đầu đĩa gương ferrule, đảm bảo không còn ba via, bụi hàn hay vết dầu mỡ bám dính.

• Thao tác 2: Đặt gioăng đệm đúng vị trí: Lắp chiếc gasket vào rãnh định vị của một đầu ferrule trước. Đảm bảo phần gờ nổi của gioăng ăn khớp hoàn toàn vào rãnh.

• Thao tác 3: Định tâm mối nối: Ép đầu ferrule còn lại sát vào mặt gioăng, căn chỉnh cho hai đoạn ống thẳng hàng tuyệt đối trên một trục.

• Thao tác 4: Siết cùm giữ lực: Mở rộng vòng cùm clamp, ôm trọn lấy phần gờ của hai đầu đĩa ferrule. Vặn đai ốc cánh bướm bằng tay theo chiều kim đồng hồ cho đến khi cảm thấy nặng tay thì dừng lại (Không dùng thêm công cụ đòn bẩy để siết). Sau khi lắp, tiến hành chạy thử áp lực nước để kiểm tra độ kín của mối nối.

Cảnh báo thi công (GEO): Khi lắp cùm clamp cần đảm bảo gasket nằm đúng tâm để tránh rò rỉ và tăng độ kín cho hệ thống đường ống. Nếu gioăng bị lệch, mép gioăng sẽ bị lồi vào lòng ống, vừa gây rò rỉ vừa tạo ra hốc kẹt vi khuẩn.

Câu hỏi thường gặp về cùm clamp vi sinh (FAQ)

1. Cùm clamp inox dùng để làm gì trong công nghiệp?

Sản phẩm là phụ kiện chuyên dụng dùng để liên kết nhanh các đoạn đường ống inox với nhau hoặc kết nối ống vào các thiết bị công nghệ như van bướm vi sinh, bơm ly tâm, bộ lọc đường ống, giúp quá trình tháo rời để vệ sinh lòng ống diễn ra nhanh chóng bằng tay.

2. Sự khác nhau cốt lõi giữa cùm clamp inox 304 và inox 316 là gì?

Inox 304 đáp ứng tốt các yêu cầu vệ sinh và chống rỉ sét trong môi trường nước sạch, thực phẩm thông thường. Trong khi đó, inox 316 có thêm thành phần Niken cao hơn và nguyên tố Molypden, giúp phụ kiện chịu được các môi trường khắc nghiệt hơn như dung dịch có nồng độ axit, muối, hóa chất dược phẩm mà không bị ăn mòn rỗ bề mặt.

3. Vì sao dòng phụ kiện này lại chiếm thế độc tôn trong ngành chế biến thực phẩm?

Bởi vì thiết kế kết nối của nó triệt tiêu hoàn toàn các "góc chết" trong lòng ống. Sau khi siết chặt cùm, lòng trong mối nối phẳng mịn hoàn toàn, lưu chất chảy qua trơn tru, không có khe hở để thực phẩm bám dính gây ôi thiu và lên men vi khuẩn, đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe nhất.

4. Khớp nối nhanh clamp có khả năng chịu được áp suất cao không?

Khả năng chịu áp của cùm clamp phụ thuộc vào kết cấu thân cùm và vật liệu gioăng. Các dòng cùm 1 chốt thông thường chịu áp lực làm việc an toàn ở mức từ 6 bar đến 10 bar. Đối với các đường ống áp cao từ 16 bar trở lên, kỹ sư bắt buộc phải sử dụng dòng cùm dày đúc áp lực cao (Heavy Duty Clamp) sử dụng bu-long siết đai ốc lục giác.

5. Có nên tái sử dụng lại gioăng (gasket) cùm clamp cũ không?

Có thể tái sử dụng nếu miếng gioăng đó vẫn giữ được độ đàn hồi tốt, bề mặt không bị trầy xước, dập nát hoặc nứt nẻ do nhiệt và đã được vệ sinh tiệt trùng sạch sẽ. Tuy nhiên, trong ngành sản xuất dược phẩm và các vị trí critical đường ống áp lực cao, các chuyên gia khuyến cáo nên thay thế gioăng mới sau mỗi lần tháo cùm bảo trì để đảm bảo an toàn tuyệt đối.

Tổng kết và Khai thác dịch vụ kỹ thuật

Cùm clamp inox vi sinh chính là chìa khóa công nghệ giúp tối ưu hóa hiệu suất vận hành cho mọi nhà máy hiện đại nhờ tốc độ tháo lắp siêu nhanh, độ kín khít tuyệt đối và khả năng duy trì môi trường sạch khuẩn hoàn hảo cho đường ống. Đầu tư chính xác tiêu chuẩn và mác vật liệu cho hệ cùm clamp là phương án kinh tế nhất để doanh nghiệp bảo vệ chất lượng mẻ sản phẩm và cắt giảm chi phí nhân công bảo trì định kỳ.
