Cùm Ống 27: Giải Pháp Hoàn Hảo Cho Hệ Thống Đường Ống Cơ Điện (M&E)

Vì Sao Cùm Ống 27 Là Phụ Kiện Quan Trọng Trong Hệ Thống Đường Ống?

Trong các công trình xây dựng hiện đại, từ dân dụng đến công nghiệp, hệ thống cơ điện (M&E) được ví như "mạch máu" của tòa nhà. Tuy nhiên, một thực trạng thường thấy ở các hệ thống cấp thoát nước, PCCC hay HVAC là việc thi công giá đỡ đường ống không đạt chuẩn. Việc bỏ qua các chi tiết nhỏ trong khâu cố định đã dẫn đến nhiều hệ lụy nghiêm trọng cho chủ đầu tư và đơn vị thi công.

Những vấn đề thường gặp khi hệ thống thiếu điểm tựa chắc chắn:

• Đường ống bị võng hoặc lệch vị trí: Dưới tác động của trọng lực và áp lực lưu chất, ống dễ bị biến dạng, gây rò rỉ tại các mối nối.

• Rung động làm giảm tuổi thọ hệ thống: Sự hoạt động của máy bơm hoặc dòng chảy vận tốc cao tạo ra dao động liên tục, phá hủy kết cấu đường ống nếu không được triệt tiêu.

• Thi công không đúng tiêu chuẩn kỹ thuật: Việc chắp vá bằng các vật liệu tạm bợ không vượt qua được khâu nghiệm thu khắt khe.

Để giải quyết bài toán này, cùm ống 27 ra đời như một giải pháp cứu cánh hoàn hảo. Đây là phụ kiện cơ khí chuyên dụng giúp cố định, nâng đỡ và duy trì sự ổn định cho toàn bộ mạng lưới đường ống. Việc sử dụng đúng kẹp giữ ống không chỉ đảm bảo an toàn vận hành mà còn mang lại tính thẩm mỹ cao cho công trình. Tham khảo thêm về các tiêu chuẩn thi công cơ điện tại

Cùm Ống 27 Là Gì?

Cùm ống 27 là một loại phụ kiện liên kết cơ khí, được thiết kế chuyên biệt để bao bọc, cố định hoặc treo các loại đường ống có đường kính ngoài (OD - Outer Diameter) xấp xỉ 27mm. Sản phẩm này đóng vai trò như một điểm neo vững chắc, kết nối đường ống với các cấu trúc chịu lực như trần bê tông, tường hoặc hệ thống giá đỡ thép hình (Unistrut).

Chức năng cốt lõi của thiết bị:

• Cố định đường ống: Giữ cho ống nằm đúng vị trí theo bản vẽ thiết kế, không bị xê dịch trong quá trình vận hành.

• Hạn chế rung động: Hấp thụ và phân tán lực tác động từ dòng chảy lưu chất hoặc hệ thống máy móc.

• Hỗ trợ tải trọng: Gánh vác trọng lượng của bản thân đường ống và chất lỏng/khí bên trong, truyền tải trọng lên kết cấu công trình.

• Tăng tuổi thọ hệ thống: Ngăn ngừa tình trạng đứt gãy, nứt nẻ do võng ống, bảo vệ toàn vẹn mạng lưới.

Trong giới kỹ thuật và thương mại, thiết bị này còn được biết đến qua nhiều tên gọi phổ biến khác như: đai treo ống 27, kẹp ống 27, pipe clamp 27mm, hay pipe hanger 27.

Nguyên Lý Hoạt Động Của Cùm Ống 27

Dù có thiết kế đơn giản, nguyên lý hoạt động của phụ kiện đường ống này lại dựa trên những quy tắc vật lý cơ học rất chặt chẽ, đảm bảo độ an toàn tối đa.

Cơ chế giữ ống vận hành như sau:

• Ôm sát thân ống: Thân cùm được uốn theo biên dạng tròn, tạo ra lực ép vòng quanh chu vi đường ống 27mm. Lực ma sát này giữ chặt ống mà không làm móp méo bề mặt.

• Liên kết cơ học: Cùm được gắn kết với thanh ren treo ống (ty ren), bulong hoặc đinh vít để neo vào tường/trần nhà.

• Phân bổ tải trọng đồng đều: Trọng lực từ ống được truyền qua thân cùm, phân tán đều lên các điểm neo, giúp kết cấu không bị quá tải cục bộ.

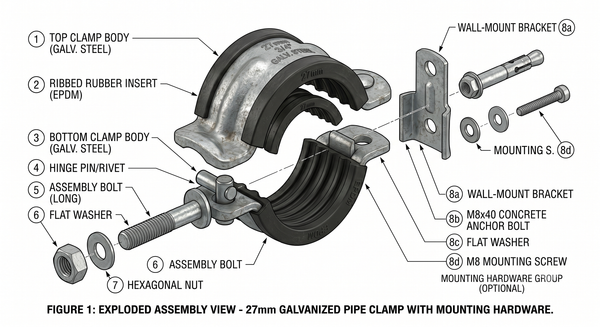

Cấu tạo cơ bản thường bao gồm:

• Thân cùm: Cấu trúc hình chữ U, chữ C hoặc hai nửa bán nguyệt bằng kim loại.

• Bu lông siết: Dùng để khóa chặt đai kẹp lại với nhau, điều chỉnh lực ép lên ống.

• Đệm cao su (nếu có): Lớp lót đàn hồi bên trong giúp triệt tiêu rung động và chống trầy xước ống.

• Tai treo hoặc chân đế: Phần mở rộng để kết nối với thanh ren hoặc bắt vít trực tiếp xuống sàn/tường.

Tại sao việc cố định đường ống lại mang tính bắt buộc?

Nếu để ống lơ lửng, hiện tượng "búa nước" (water hammer) hoặc rung động cơ học sẽ bẻ gãy các khớp nối ren/hàn. Cố định bằng kẹp ống 27 là biện pháp rẻ nhất và hiệu quả nhất để giữ hệ thống nguyên vẹn, đảm bảo an toàn lao động và phòng chống cháy nổ.

Các Loại Cùm Ống 27 Phổ Biến Hiện Nay

Tùy thuộc vào vị trí lắp đặt và đặc thù của hệ thống, các kỹ sư sẽ chỉ định sử dụng những dòng cùm khác nhau. Dưới đây là phân tích chi tiết:

Cùm Omega 27 (Cùm chữ U/ Đai ôm ống)

Sở hữu hình dáng giống ký tự Omega (Ω), loại cùm này ôm ngang thân ống và bắt hai vít xuống mặt phẳng.

• Ưu điểm: Quá trình thi công cực kỳ nhanh chóng. Chi phí vật tư thấp nhất trong các loại. Nhỏ gọn, tiết kiệm không gian.

• Ứng dụng: Chủ yếu dùng để chạy hệ thống ống điện nổi (ống luồn dây EMT, PVC) sát tường hoặc trần nhà thấp.

Cùm Treo Ống 27 (Cùm quả bí/ Đai treo)

Có thiết kế hình giọt nước, phần trên có lỗ ren để kết nối trực tiếp với thanh ty ren.

• Ưu điểm: Khả năng tinh chỉnh độ cao dễ dàng thông qua việc vặn ecu trên thanh ren. Chịu tải trọng thẳng đứng rất tốt. Cho phép ống có độ co giãn nhẹ.

• Ứng dụng: Là linh hồn của các hệ thống treo trần như HVAC, đường ống PCCC, và cấp thoát nước tòa nhà.

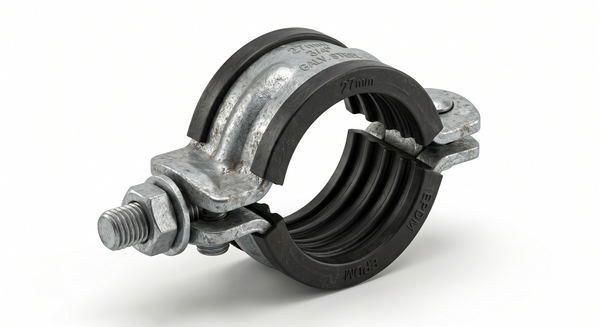

Cùm Có Đệm Cao Su 27 (Cùm chống rung)

Thân cùm được lót thêm một dải cao su EPDM chất lượng cao ở mặt trong.

• Ưu điểm: Khả năng hấp thụ xung chấn tuyệt vời. Giảm rung lắc cục bộ và ngăn chặn tiếng ồn truyền vào kết cấu tòa nhà. Cách điện tốt.

• Ứng dụng: Bắt buộc đối với hệ thống cụm máy bơm nước, chiller, đường ống khí nén áp lực cao hoặc khu vực yêu cầu cách âm khắt khe.

Cùm Inox 27 (304/316)

Sử dụng vật liệu thép không gỉ cao cấp thay vì thép mạ thông thường.

• Ưu điểm: Chống ăn mòn tuyệt đối, không bị oxy hóa hay gỉ sét. Bề mặt sáng bóng, dễ vệ sinh, đáp ứng tiêu chuẩn vi sinh.

• Ứng dụng: Không thể thiếu trong nhà máy thực phẩm, dược phẩm, xử lý nước thải, hoặc môi trường có hơi hóa chất đậm đặc.

Tìm hiểu chi tiết các dòng phụ kiện lắp đặt tại [chèn link: Phân loại vật tư phụ cơ điện].

Thông Số Kỹ Thuật Của Cùm Ống 27

Để đảm bảo khả năng chịu lực, các nhà sản xuất phải tuân thủ nghiêm ngặt các thông số kỹ thuật tiêu chuẩn:

• Kích thước: Tương thích với đường kính danh nghĩa của ống (Nominal Pipe Size) ~ 27mm (tương đương ống DN20 hoặc 3/4 inch).

• Vật liệu chế tạo: Đa dạng từ Thép carbon mạ kẽm (điện phân/nhúng nóng), cho đến Inox 201, Inox 304, và Inox 316.

• Độ dày thân cùm: Thường dao động theo tải trọng thiết kế:

  • 1.0mm - 1.2mm: Dành cho ống nhựa nhẹ (PVC, PPR).

  • 1.5mm - 2.0mm: Dành cho ống thép PCCC hoặc hệ thống chịu áp lực cao.

• Khả năng chịu tải (Working Load): Một chiếc cùm 27 chất lượng tốt độ dày 2.0mm có thể chịu tải kéo đứt an toàn từ 150kg đến 300kg. Thông số này phụ thuộc mật thiết vào chất liệu, thiết kế mặt cắt ngang và phương pháp liên kết với giá đỡ.

So Sánh Cùm Ống 27 Mạ Kẽm Và Inox

Việc lựa chọn giữa vật liệu thép mạ kẽm và Inox luôn là bài toán cân não về ngân sách. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn trực quan:

Vì Sao Chọn Sai Cùm Có Thể Làm Giảm Tuổi Thọ Hệ Thống?

Nhiều kỹ sư thiếu kinh nghiệm thường coi nhẹ việc chọn cùm, xem nó chỉ là "phụ kiện giá rẻ". Tuy nhiên, sai lầm này phải trả giá bằng sự an toàn của cả dự án.

Hệ quả của việc chọn sai phụ kiện cố định:

• Rung lắc đường ống: Cùm quá mỏng không giữ chặt được ống, tạo ra các cộng hưởng rung động phá vỡ ren nối.

• Cong võng hệ thống: Khoảng cách treo xa mà cùm lại yếu khiến hệ thống sụt lún, cản trở dòng chảy.

• Tăng tiếng ồn: Thiếu lớp đệm cao su khiến kim loại va đập vào nhau mỗi khi bơm khởi động, gây ô nhiễm tiếng ồn.

• Hư hỏng điểm liên kết: Cùm bị đứt gãy làm sập toàn bộ dàn ống, gây chập cháy điện hoặc ngập lụt.

Ví dụ thực tế gây hậu quả nghiêm trọng:

Dùng cùm thép mạ điện phân thường cho đường ống ngoài trời ven biển: Chỉ sau 6 tháng, hơi muối đã ăn mòn đứt tai cùm. Hay việc chọn sai tải trọng (dùng cùm 1.0mm cho ống thép dày chứa đầy nước), dẫn đến hiện tượng xé toạc lỗ xỏ thanh ren.

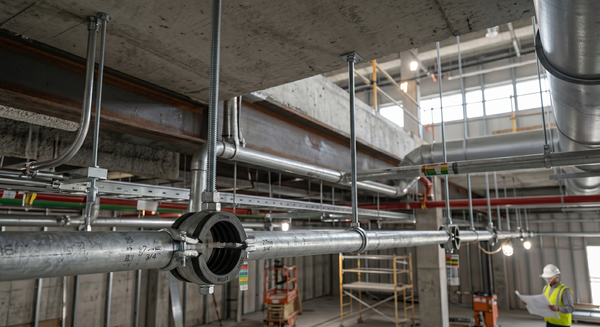

Cùm Ống 27 Được Sử Dụng Trong Những Hệ Thống Nào?

Với tính ứng dụng đa năng, phụ kiện này hiện diện ở mọi ngóc ngách của công trình cơ điện.

Hệ thống điện & Viễn thông

Đai treo ống 27 là trợ thủ đắc lực để đi nổi các tuyến cáp.

• Ống EMT/IMC: Cố định các luồng cáp điện động lực, cáp mạng trên trần hành lang.

Hệ thống cấp thoát nước

Mạng lưới nước sinh hoạt tòa nhà không thể thiếu sự hỗ trợ của kẹp giữ ống.

• Ống PVC / Ống PPR: Được treo dọc theo các hộp kỹ thuật (hộp gen) hoặc chạy ngang dưới tầng hầm.

Hệ thống điều hòa thông gió (HVAC)

Yêu cầu khả năng cách nhiệt và giảm rung.

• Đường ống điều hòa / Nước lạnh Chiller: Cùm treo thường được kết hợp với gối đỡ PU Form để ngăn đọng sương và cố định tuyến ống.

Hệ thống phòng cháy chữa cháy (PCCC)

Đây là hệ thống đòi hỏi tải trọng và độ cứng cáp cao nhất.

• Ống chữa cháy vách tường / Ống sprinkler: Cùm ống 27 (loại dày 2.0mm) được dùng để treo nhánh rẽ ống thép đen DN20 đưa nước đến các đầu phun.

Nhà máy công nghiệp nặng

Môi trường khắc nghiệt đòi hỏi các phụ kiện có độ bền bỉ cao.

• Khí nén, Hóa chất, Dầu công nghiệp: Cùm inox có cao su được ứng dụng để dập tắt rung động từ máy nén khí, hoặc chống ăn mòn từ hóa chất bay hơi.



Những Sai Lầm Thường Gặp Khi Sử Dụng Cùm Ống 27

Ngay cả khi mua đúng vật tư, quá trình lắp đặt sai cách vẫn dẫn đến sự cố. Dưới đây là 5 sai lầm cần loại bỏ ngay lập tức:

• Sai lầm 1: Lắp đặt khoảng cách quá thưa. Nhằm tiết kiệm vật tư, nhiều thợ lắp cùm cách nhau >2.5m, vượt quá giới hạn võng cho phép của ống (tiêu chuẩn thường là 1.5m - 2m tùy chất liệu).

• Sai lầm 2: Chọn sai kích thước. Dùng cùm 34mm ép cho ống 27mm, dẫn đến tình trạng lỏng lẻo, ống liên tục va đập vào trong thân cùm.

• Sai lầm 3: Không sử dụng đệm cao su khi cần thiết. Bỏ qua lớp đệm chống rung tại các vị trí gần máy bơm sẽ làm hỏng bạc đạn của máy do lực phản hồi.

• Sai lầm 4: Bỏ qua khâu chống ăn mòn. Sử dụng cùm không gỉ sét ở môi trường nhà máy giấy, phân bón mà không sơn phủ epoxy hoặc dùng inox.

• Sai lầm 5: Siết bu lông quá chặt. Cố gắng vặn ép ecu đến mức làm móp đường ống nhựa hoặc biến dạng thân cùm kim loại.

Checklist Chọn Cùm Ống 27 Phù Hợp

Để tối ưu hóa chi phí và hiệu năng, kỹ sư vật tư nên tham khảo 7 bước tiêu chuẩn sau trước khi đặt hàng:

• Bước 1: Xác định loại ống. Ống nhựa (PVC, HDPE) hay ống kim loại (Thép, Đồng, Inox)? Trọng lượng riêng của chúng rất khác nhau.

• Bước 2: Đo đường kính thực tế. Đảm bảo OD của ống chính xác nằm trong dung sai cho phép của cùm (khoảng 26.5mm - 27.5mm).

• Bước 3: Xác định môi trường làm việc. Trong nhà có điều hòa, ngoài trời nắng mưa, hay ngập chìm trong hóa chất?

• Bước 4: Tính tải trọng hệ thống. Bao gồm trọng lượng bản thân ống + trọng lượng lưu chất (nước) + áp lực cộng thêm khi bơm chạy.

• Bước 5: Chọn vật liệu phù hợp. Đối chiếu yêu cầu tại bước 3 và bước 4 để quyết định dùng Mạ kẽm, Inox hay có thêm đệm cao su.

• Bước 6: Kiểm tra tiêu chuẩn sản xuất. Cùm có đạt các chứng chỉ đo lường chịu lực, chống cháy (nếu dùng cho PCCC) hay không.

• Bước 7: Lựa chọn nhà cung cấp uy tín. Ưu tiên đơn vị có sẵn hàng khối lượng lớn, cung cấp đồng bộ cả thanh ren treo ống và phụ kiện.



Hướng Dẫn Lắp Đặt Cùm Ống 27 Đúng Kỹ Thuật

Thi công chuẩn xác là bước cuối cùng để hệ thống đi vào vận hành ổn định.

Chuẩn bị vật tư và dụng cụ:

Bạn sẽ cần: Máy khoan bê tông, thanh ren (ty ren), tắc kê đạn (nở đóng), bu lông, cờ lê, và số lượng cùm tương ứng.

Các bước thực hiện chuẩn chỉ:

1. Đánh dấu vị trí: Dùng máy laser hoặc bật mực để vạch tuyến đường ống thẳng hàng. Xác định điểm khoan theo khoảng cách tiêu chuẩn.

2. Khoan lỗ cố định: Khoan bê tông, đóng tắc kê đạn và siết chặt thanh ren treo ống rủ xuống.

3. Lắp cùm: Gắn tai treo của cùm vào đầu dưới thanh ren, vặn tạm ecu để giữ cùm.

4. Đặt ống vào vị trí: Nâng đường ống 27mm đặt lọt lòng vào mặt chữ U của hệ thống cùm đã treo.

5. Siết bu lông đúng lực: Gắn nửa cùm còn lại (nếu có), siết bu lông hai bên đều tay cho đến khi cùm ôm sát ống.

Lưu ý an toàn:

Tuyệt đối không dùng cờ lê lực siết quá chặt gây biến dạng, móp méo thành ống (đặc biệt là ống nhựa hoặc ống đồng mỏng). Chỉ siết đến độ cứng vừa đủ để cố định định vị.

Câu Hỏi Thường Gặp Về Cùm Ống 27

Cùm ống 27 dùng cho loại ống nào?

Thiết bị này được thiết kế theo kích thước chuẩn để ôm vừa vặn các loại ống (thép, nhựa, inox) có đường kính ngoài (OD) dao động trong khoảng 27mm, thường tương đương với quy chuẩn DN20.

Nên dùng cùm inox hay mạ kẽm?

Nếu hệ thống đi ngầm trong trần thạch cao khô ráo, mạ kẽm là đủ để tối ưu chi phí. Tuy nhiên, nếu ở môi trường ẩm ướt, kho lạnh hoặc khu vực ngoài trời, cùm inox 304 là lựa chọn tối ưu và kinh tế nhất về dài hạn.

Cùm có đệm cao su có thực sự cần thiết không?

Có, rất cần thiết đối với các hệ thống HVAC, cấp thoát nước gần trạm bơm. Lớp cao su giúp chống rung cộng hưởng, giảm tiếng ồn ma sát và cách nhiệt hiệu quả.

Khoảng cách lắp cùm bao nhiêu là phù hợp?

Không có một con số cố định. Tùy thuộc vào loại ống (nhựa hay thép) và môi trường. Thông thường, khoảng cách tiêu chuẩn treo cho ống 27mm dao động từ 1.2m đến 1.8m. Hãy tuân thủ bản vẽ thiết kế kỹ thuật M&E.

Cùm ống 27 có dùng được ngoài trời không?

Có thể sử dụng ngoài trời nếu bạn lựa chọn đúng chất liệu: Cùm Inox 304/316 hoặc cùm thép mạ kẽm nhúng nóng (không dùng mạ điện phân vì sẽ rỉ sét rất nhanh).

Cùm Ống 27 – Giải Pháp Cố Định Đường Ống Hiệu Quả Và Bền Vững

Tổng kết lại, dù chỉ là một chi tiết nhỏ trong toàn bộ bảng khối lượng vật tư, nhưng cùm ống 27 lại nắm giữ vai trò sống còn đối với tính ổn định và an toàn của hệ thống cơ điện M&E.

Từ việc treo đỡ mạng lưới PCCC, cố định cáp điện cho đến chống rung đường ống HVAC, thị trường mang đến rất nhiều chủng loại đa dạng như cùm Omega 27, cùm treo, cùm inox và cùm đệm cao su. Việc các kỹ sư am hiểu sâu sắc thông số kỹ thuật, đánh giá đúng môi trường làm việc để lựa chọn đúng vật liệu, độ dày sẽ giúp gia tăng tuổi thọ công trình, ngăn ngừa sự cố đứt gãy và tiết kiệm tối đa chi phí bảo trì về sau.
