Cùm Ống 42: Giải Pháp Cố Định Và Bảo Vệ Hệ Thống Đường Ống Chuyên Nghiệp
Trong thi công hệ thống cơ điện, cấp thoát nước hay PCCC, một trong những nỗi ám ảnh lớn nhất của các kỹ sư là tình trạng hệ thống ống bị rung lắc dữ dội khi vận hành hoặc lệch vị trí so với thiết kế ban đầu. Việc không được cố định chắc chắn không chỉ gây ra những tiếng ồn khó chịu mà còn dẫn đến nguy cơ nứt vỡ mối nối, rò rỉ lưu chất và làm giảm tuổi thọ toàn bộ công trình.
Nguyên nhân cốt lõi thường nằm ở việc sử dụng sai loại phụ kiện nâng đỡ hoặc chọn kích thước cùm kẹp không tương thích với đường kính ống. Đối với các đường ống có kích thước phổ biến như phi 42, việc lựa chọn một giải pháp cố định chuẩn xác là điều bắt buộc.
Cùm ống 42 (hay còn gọi là đai ôm ống 42) chính là chi tiết kỹ thuật nhỏ nhưng đóng vai trò "xương sống" trong việc giữ cho hệ thống đường ống luôn an toàn, ổn định và thẩm mỹ. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, phân loại và cách lựa chọn cùm ống 42 đạt chuẩn kỹ thuật cho mọi công trình.
Cùm ống 42 là gì?
Cùm ống 42 là một loại phụ kiện cơ khí chuyên dụng dùng để kẹp chặt, cố định hoặc treo các đường ống có đường kính ngoài xấp xỉ 42mm (tương đương với ống DN32 hoặc ống phi 42 trong hệ nhựa PVC/PPR/Thép).

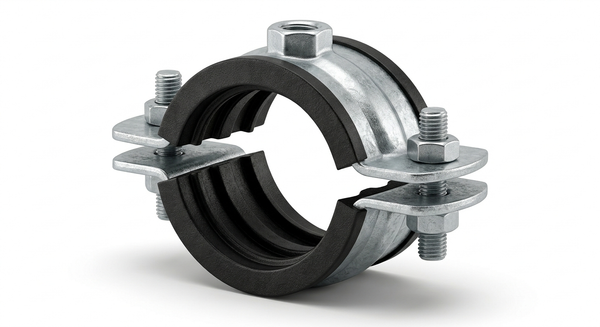

Về mặt cấu tạo, một bộ cùm ống 42 tiêu chuẩn thường bao gồm:
Thân cùm: Được làm từ kim loại (thép mạ kẽm hoặc inox) có hình dạng vòng cung để ôm sát thân ống.
Bulong/Đai ốc siết: Dùng để điều chỉnh độ chặt và kết nối các thành phần của cùm.
Lớp đệm cao su (tùy chọn): Một dải cao su EPDM hoặc PVC nằm giữa thân cùm và ống.
Chức năng quan trọng nhất của cùm ống 42 là tạo ra điểm tựa vững chắc, giúp ống không bị võng dưới tác động của trọng lực và triệt tiêu các rung động cơ học phát sinh từ dòng chảy bên trong.
Nguyên lý hoạt động của cùm ống
Cùm ống hoạt động dựa trên cơ chế kẹp nén (Clamping Force). Khi chúng ta siết chặt các bulong trên thân cùm, một lực ép hướng tâm sẽ được tạo ra, bao phủ lên bề mặt ngoài của ống.
Phân bổ lực: Thiết kế hình cung giúp lực ép được phân bổ đều quanh chu vi ống, tránh tình trạng tập trung ứng suất tại một điểm gây móp méo hoặc biến dạng ống (đặc biệt quan trọng với ống nhựa mềm).
Vai trò của lớp cao su: Đây là điểm khác biệt giữa cùm kỹ thuật cao và cùm thông thường. Lớp cao su không chỉ tăng ma sát để chống trượt dọc mà còn đóng vai trò như một bộ giảm chấn (damper). Nó hấp thụ các rung động tần số cao, ngăn chặn tiếng ồn truyền qua kết cấu tòa nhà và bảo vệ bề mặt ống không bị trầy xước bởi cạnh kim loại của thân cùm.

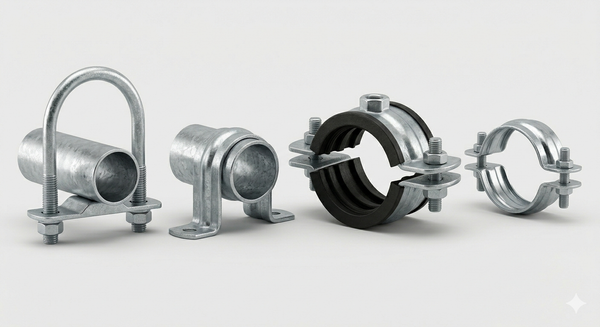

Các loại cùm ống 42 phổ biến
Tùy vào vị trí lắp đặt và yêu cầu chịu tải, cùm ống 42 được chia thành các dòng sản phẩm đặc thù:
1. Phân loại theo cấu tạo thiết kế
Cùm treo (Clevis Hanger): Chuyên dùng để treo ống lên trần nhà thông qua thanh ty ren. Phù hợp cho hệ thống cấp thoát nước đi dưới sàn tầng hầm.
Cùm Omega (Đai ôm Omega): Có hình dạng giống chữ $\Omega$, dùng để ốp ống trực tiếp vào bề mặt tường hoặc sàn bê tông.
Cùm chữ U (U-Bolt): Một thanh thép uốn hình chữ U có ren hai đầu, cực kỳ chắc chắn, thường dùng cho các đường ống thép tải trọng nặng trong công nghiệp.
Cùm kẹp tường (Two-Piece Clamp): Gồm hai nửa vòng cung ghép lại, thường có lớp đệm cao su, dùng để cố định ống đi dọc tường hoặc trên giá đỡ.
2. Phân loại theo vật liệu sản xuất
Thép mạ kẽm điện phân/nhúng nóng: Giá thành rẻ, chịu lực tốt, dùng phổ biến trong nhà.
Inox 201/304: Khả năng chống gỉ sét tuyệt vời. Inox 304 là lựa chọn hàng đầu cho các môi trường ẩm ướt, nhà máy hóa chất hoặc khu vực ven biển.
Thông số kỹ thuật cần biết
Việc nắm rõ thông số giúp bạn tránh lãng phí và đảm bảo an toàn hệ thống:
Đường kính ôm (Clamping Range): Phải đảm bảo ôm khít ống phi 42 (42mm - 45mm tùy độ dày lớp đệm).
Độ dày vật liệu: Thường từ 1.2mm đến 3.0mm. Độ dày càng lớn, khả năng chịu tải trọng tĩnh của cùm càng cao.
Tải trọng định mức: Chỉ số cho biết cùm có thể nâng đỡ được bao nhiêu kg mà không bị biến dạng.
Tiêu chuẩn sản xuất: Các sản phẩm chất lượng thường đạt tiêu chuẩn ASTM hoặc DIN để đảm bảo tính đồng nhất về kích thước.
So sánh các loại cùm ống 42
| Tiêu chí | Cùm Treo | Cùm Chữ U | Cùm Omega | Cùm Inox có đệm |
| Ưu điểm | Linh hoạt độ cao | Chịu lực cực cao | Lắp đặt nhanh | Chống rung, chống gỉ |
| Nhược điểm | Cần thanh ty ren | Tính thẩm mỹ thấp | Chịu tải trung bình | Giá thành cao |
| Ứng dụng | Treo trần nhà | Đường ống xăng dầu | Ống thoát nước tường | HVAC, Thực phẩm |
Kết luận: Nếu bạn cần thi công nhanh và rẻ cho ống thoát nước dân dụng, cùm Omega là đủ. Tuy nhiên, cho hệ thống máy lạnh hoặc bơm nước áp lực cao, cùm kẹp có đệm cao su là lựa chọn không thể thay thế.

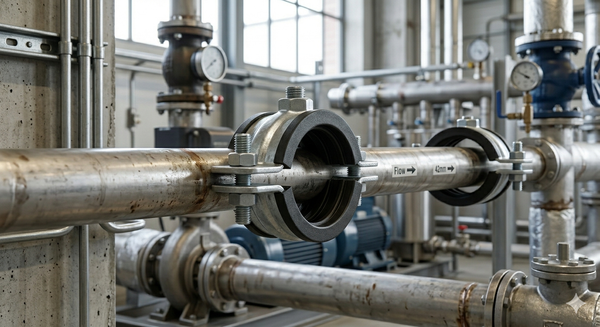

ỨNG DỤNG THỰC TẾ
Khi nào cần dùng cùm ống 42?
Cùm ống 42 là phụ kiện không thể thiếu trong các kịch bản sau:
Hệ thống cấp thoát nước: Cố định các trục ống đứng và ống ngang phi 42 trong tòa nhà.
Hệ thống điều hòa không khí (HVAC): Giữ các ống đồng hoặc ống nước ngưng được bọc bảo ôn chắc chắn, tránh rung động máy làm rách lớp cách nhiệt.
Hệ thống PCCC: Treo các ống dẫn nước chữa cháy tầm trung.
Nhà xưởng: Cố định các đường ống dẫn khí nén hoặc hóa chất dọc theo khung kèo thép.
Sai lầm thường gặp khi sử dụng
Chọn sai kích thước: Dùng cùm phi 48 cho ống 42 sẽ tạo ra khoảng trống, khiến ống vẫn bị rung và va đập vào thân cùm.
Bỏ qua đệm cao su: Trong các hệ thống bơm áp lực, việc thiếu cao su sẽ khiến rung động truyền trực tiếp vào tường, gây ra tiếng ồn "o o" khó chịu khắp tòa nhà.
Khoảng cách lắp cùm quá xa: Theo tiêu chuẩn thi công M&E, nếu khoảng cách giữa hai cùm quá lớn (trên 2m với ống nhựa), ống sẽ bị võng (sagging), gây đọng nước và mất thẩm mỹ.
Dùng sai vật liệu: Sử dụng cùm thép mạ kẽm thường cho khu vực ngoài trời sẽ dẫn đến gỉ sét chỉ sau 6-12 tháng, gây mất an toàn.
HƯỚNG DẪN / CHECKLIST
Cách chọn cùm ống 42 chuẩn kỹ thuật
Hãy kiểm tra danh sách sau trước khi đặt hàng:
Chất liệu ống: Nếu ống là inox, bắt buộc dùng cùm inox hoặc cùm có đệm cao su để tránh ăn mòn điện hóa.
Vị trí lắp đặt: Trong nhà (mạ kẽm), ngoài trời/ẩm ướt (inox 304).
Tải trọng: Ống dẫn nước đầy tải sẽ nặng hơn nhiều so với ống luồn dây điện, cần chọn độ dày cùm phù hợp.
Yêu cầu chống rung: Hệ thống có máy bơm hoặc máy nén khí không? Nếu có, hãy chọn cùm có đệm cao su dày.
Hướng dẫn lắp đặt đúng
Định vị: Xác định tim ống và đánh dấu các điểm đặt cùm trên trần hoặc tường.
Cố định điểm treo: Khoan lỗ, đóng nở đạn (tắc kê sắt) và gắn thanh ty ren hoặc chân đế cùm.
Lắp ống: Đặt ống phi 42 vào lòng cùm.
Siết lực: Siết bulong đều hai bên. Lưu ý: Siết vừa đủ để ôm chặt ống, không siết quá mạnh làm biến dạng ống nhựa hoặc rách bảo ôn.
Kiểm tra: Lắc nhẹ ống để đảm bảo không còn độ rơ giữa ống và cùm.
FAQ - CÂU HỎI THƯỜNG GẶP
1. Cùm ống 42 dùng cho ống phi bao nhiêu là chính xác nhất?
Cùm ống 42 được thiết kế để ôm các loại ống có đường kính ngoài (OD) thực tế từ 41.5mm đến 43mm. Đây là kích thước tiêu chuẩn của ống nhựa PVC phi 42 hoặc ống thép DN32.
2. Tại sao tôi nên bỏ thêm chi phí để mua cùm inox 304?
Nếu hệ thống của bạn lắp đặt tại khu vực bếp, nhà vệ sinh hoặc ngoài trời, inox 304 giúp bạn tiết kiệm chi phí bảo trì về lâu dài vì nó không bị mục nát do gỉ sét, đảm bảo ống không bị rơi rụng sau vài năm.
3. Khoảng cách lắp đặt cùm bao nhiêu là hợp lý?
Đối với ống phi 42 đi ngang, khoảng cách tối ưu là 1.2m - 1.5m mỗi cùm đối với ống nhựa và tối đa 2m đối với ống kim loại.
KẾT LUẬN
Cùm ống 42 dù là một phụ kiện đơn giản nhưng lại quyết định sự an toàn và ổn định của toàn bộ hệ thống cơ điện công trình. Việc chọn đúng loại cùm (treo, Omega hay chữ U) và vật liệu (inox hay thép mạ) không chỉ giúp hệ thống vận hành êm ái mà còn nâng tầm tính chuyên nghiệp cho đơn vị thi công.
Hãy luôn ưu tiên các sản phẩm có độ dày đạt chuẩn và có đệm cao su nếu hệ thống yêu cầu tính năng chống rung cao.
