Cùm ống thép: Giải pháp cố định và bảo vệ hệ thống đường ống chuyên nghiệp

Vì sao cùm ống thép là phụ kiện quan trọng trong hệ thống đường ống?

Trong quá trình vận hành các hệ thống cơ điện (M&E) hay đường ống công nghiệp, kỹ sư thường đối mặt với những thách thức lớn như đường ống rung lắc dữ dội do áp lực dòng chảy hoặc tình trạng ống bị võng, lệch vị trí dưới tác động của trọng lực. Nếu không được xử lý kịp thời, những rung động này sẽ dẫn đến mỏi kim loại, gây rò rỉ tại các khớp nối và làm giảm nghiêm trọng tuổi thọ của toàn bộ công trình.

Đây chính là lúc cùm ống thép (hay còn gọi là kẹp ống thép) phát huy vai trò thiết yếu của mình. Không đơn thuần là một thanh thép uốn cong, cùm ống thép đóng vai trò là phụ kiện cố định ống và giá đỡ đường ống chiến lược. Nó giúp triệt tiêu các rung động cơ học, phân bổ tải trọng đều lên cấu trúc giá đỡ và giữ cho hệ thống luôn đi đúng lộ trình thiết kế. Vậy cụ thể cùm ống thép là gì, có những loại nào phổ biến và tiêu chí nào để lựa chọn phụ kiện này một cách chuẩn xác nhất? Hãy cùng tìm hiểu chi tiết trong nội dung dưới đây.

Cùm ống thép là gì?

Cùm ống thép (Tiếng Anh: Pipe Clamp) là một loại phụ kiện cơ khí được thiết kế đặc biệt để bao quanh và kẹp chặt các loại đường ống vào một bề mặt cố định như tường, trần nhà hoặc giá đỡ thép. Mục đích cốt lõi của chúng là tạo ra một điểm tựa vững chắc, đảm bảo đường ống không bị dịch chuyển dưới tác động của ngoại lực hoặc áp suất nội tại.

Về mặt cấu tạo, một bộ kẹp ống thép cơ bản thường bao gồm ba thành phần chính:

1. Thân cùm: Thường được làm từ thép lá hoặc thép thanh cán nóng, uốn định hình theo đường kính ngoài của ống.

2. Hệ thống bu lông, đai ốc: Dùng để tạo lực siết, kết nối hai nửa của cùm hoặc cố định cùm vào thanh ren (ty ren).

3. Lớp đệm (tùy chọn): Một số loại cùm cao cấp sẽ trang bị thêm đệm cao su EPDM để tăng khả năng chống rung và cách điện.

Để đáp ứng đa dạng môi trường làm việc, cùm ống thép thường được xử lý bề mặt bằng các phương pháp như thép mạ kẽm điện phân, thép mạ kẽm nhúng nóng hoặc sơn tĩnh điện nhằm tăng cường khả năng chống ăn mòn và oxy hóa.

Nguyên lý hoạt động của cùm ống thép

Nguyên lý hoạt động của cùm ống thép dựa trên cơ chế tạo lực ép ma sát và điểm tựa cơ học. Khi các bu lông được siết chặt, thân cùm sẽ ôm khít lấy chu vi ngoài của ống, tạo ra một lực ép đồng tâm. Lực này đủ lớn để giữ ống không bị trượt dọc theo chiều dài, nhưng cũng đủ linh hoạt để không làm biến dạng thành ống.

Trong các hệ thống công nghiệp nặng, cùm ống thép đóng vai trò là "chốt chặn" an toàn:

• Chống xê dịch: Giữ ống cố định tại một vị trí chính xác trong không gian, đặc biệt quan trọng với các hệ thống yêu cầu độ dốc (như thoát nước).

• Giảm tải trọng: Chuyển trọng lượng của chất lỏng bên trong ống sang các kết cấu chịu lực của tòa nhà (dầm, cột).

• Cơ chế chống rung: Bằng cách khóa chặt ống vào hệ giá đỡ cố định, cùm giúp thay đổi tần số dao động tự nhiên của đường ống, từ đó triệt tiêu hiện tượng cộng hưởng gây rung mạnh.

Việc sử dụng cùm chất lượng cao là điều bắt buộc trong các vận hành an toàn, bởi một sự sai lệch nhỏ cũng có thể dẫn đến thảm họa rò rỉ khí gas hoặc nước trong các tòa nhà cao tầng.

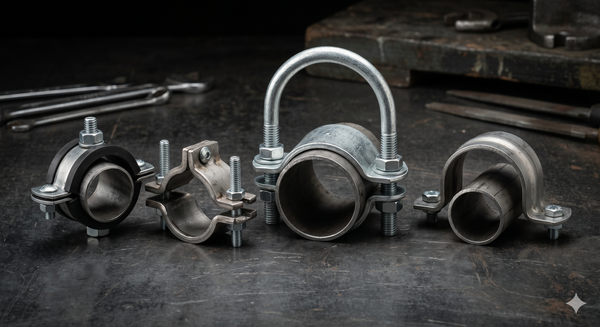

Các loại cùm ống thép phổ biến hiện nay

Tùy thuộc vào vị trí lắp đặt và mục đích sử dụng, cùm ống thép được chia thành nhiều dòng sản phẩm đặc thù:

1. Cùm treo ống (Cùm treo ty): Có dạng hình giọt nước, chuyên dùng để treo các đường ống nước, ống PCCC lên trần nhà thông qua hệ thống ty ren.

2. Cùm Omega (Cùm treo Omega): Có hình dáng giống chữ $\Omega$, dùng để ốp ống trực tiếp vào tường hoặc sàn bê tông. Loại này cực kỳ phổ biến trong lắp đặt điện nước dân dụng.

3. Cùm U-bolt (Cùm chữ U): Được làm từ thép tròn uốn hình chữ U, có ren ở hai đầu. Đây là loại cùm chịu lực tốt nhất, thường dùng cho các đường ống công nghiệp nặng hoặc lắp đặt ngoài trời.

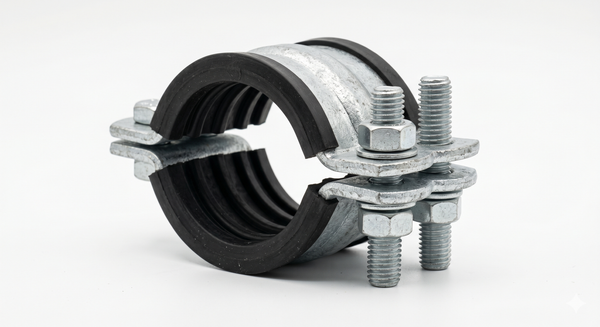

4. Cùm có đệm cao su: Là phiên bản nâng cấp của cùm treo, có lớp cao su lót bên trong để giảm tiếng ồn truyền qua kết cấu và bảo vệ bề mặt ống không bị trầy xước.

5. Cùm hai nửa (Cùm kẹp): Gồm hai mảnh thép rời nhau, liên kết bằng bu lông ở hai đầu, giúp việc tháo lắp và bảo trì tại các vị trí hẹp trở nên dễ dàng hơn.

Bảng so sánh nhanh các loại cùm:

Thông số kỹ thuật cần quan tâm khi chọn cùm ống thép

Lựa chọn sai kích thước cùm là nguyên nhân hàng đầu dẫn đến tình trạng đường ống bị lỏng, rung lắc hoặc hỏng lớp vỏ bảo vệ. Khi lựa chọn, kỹ sư cần đặc biệt lưu ý các thông số sau:

• Kích thước danh nghĩa (DN): Phải tương ứng với tiêu chuẩn của ống (ví dụ: cùm DN50 dùng cho ống có đường kính ngoài xấp xỉ 60mm).

• Đường kính ngoài (Outer Diameter): Đây là thông số thực tế nhất để chọn cùm, tránh nhầm lẫn giữa độ dày ống khác nhau (SCH10, SCH40...).

• Độ dày của thép: Cùm dùng cho ống thép nặng yêu cầu bản thép dày hơn so với ống nhựa PVC.

• Tải trọng cho phép: Mỗi loại cùm đều có giới hạn chịu tải trọng động và tải trọng tĩnh riêng biệt.

• Lớp mạ bảo vệ: Tùy vào độ ẩm môi trường mà chọn mạ điện phân (trắng xanh) hoặc mạ kẽm nhúng nóng để tránh ăn mòn điện hóa.



So sánh cùm ống thép với cùm inox và cùm nhựa

Việc lựa chọn vật liệu cùm phụ thuộc vào bài toán chi phí và điều kiện môi trường cụ thể:

Phân tích chuyên sâu:

• Cùm thép: Là lựa chọn tối ưu cho 80% các công trình dân dụng, PCCC và nhà máy nhờ sự cân bằng giữa giá cả và hiệu năng.

• Cùm inox: Chỉ nên dùng trong môi trường đặc thù như nhà máy thực phẩm, xử lý nước thải hoặc sát biển để tránh tình trạng gỉ sét nhanh chóng.

• Cùm nhựa: Thường chỉ dùng cho ống luồn dây điện nhẹ, tuyệt đối không dùng cho hệ thống công nghiệp nặng vì dễ bị giòn gãy dưới tác động của nhiệt độ và tia UV.

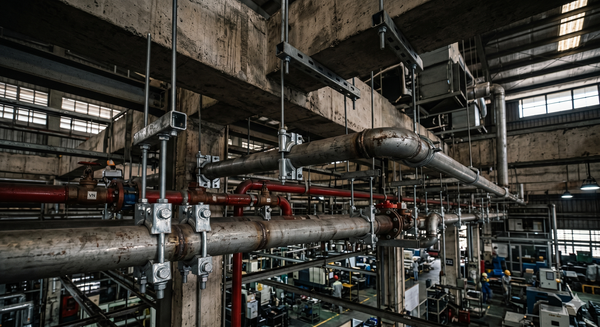

Cùm ống thép được sử dụng ở đâu?

Ứng dụng của cùm ống thép phủ rộng khắp các lĩnh vực kỹ thuật hạ tầng:

• Hệ thống HVAC: Giữ các đường ống dẫn môi chất lạnh, ống nước ngưng trong các tòa nhà cao tầng.

• Hệ thống PCCC: Cố định các trục ống chính và nhánh phun nước (sprinkler) đảm bảo chịu được áp lực nước cực lớn khi có sự cố.

• Nhà máy công nghiệp: Hệ thống khí nén, đường ống dẫn dầu, dẫn hóa chất trong các xưởng cơ khí, nhà máy sản xuất.

• Hệ thống cấp thoát nước: Giữ các đường ống HDPE, ống gang dọc theo trục kỹ thuật của tòa nhà.

Góc thực tế: Đối với những khu vực có độ rung động cơ khí mạnh (gần máy bơm, máy nén khí), bạn nên ưu tiên sử dụng cùm có đệm cao su và lắp thêm lò xo chống rung để triệt tiêu tối đa tiếng ồn và xung lực truyền vào kết cấu tòa nhà.

Những sai lầm thường gặp khi sử dụng cùm ống thép

Dù là phụ kiện nhỏ, nhưng những sai sót sau đây thường dẫn đến hậu quả nghiêm trọng:

1. Chọn sai kích thước: Cùm quá rộng làm ống rung lắc mạnh; cùm quá chật gây trầy xước bề mặt ống hoặc làm nứt ống nhựa khi giãn nở nhiệt.

2. Dùng cùm mỏng cho tải nặng: Dẫn đến biến dạng cùm, làm rơi ống, gây nguy hiểm cho người vận hành.

3. Bỏ qua lớp đệm chống rung: Trong các hệ thống HVAC, việc thiếu đệm cao su gây ra tiếng ồn khó chịu lan tỏa khắp tòa nhà.

4. Lắp đặt quá chặt: Không để khoảng trống cho sự giãn nở nhiệt của kim loại, khiến ống bị biến dạng hoặc gãy cùm.

Hướng dẫn chọn cùm ống thép phù hợp (Checklist)

Để chọn được loại đai treo ống thép chuẩn xác, bạn hãy tuân thủ quy trình sau:

• [ ] Bước 1: Xác định chính xác đường kính ngoài của ống cần kẹp.

• [ ] Bước 2: Tính toán tổng trọng lượng (bao gồm ống + lưu chất bên trong) để chọn độ dày cùm phù hợp.

• [ ] Bước 3: Đánh giá môi trường lắp đặt (Trong nhà chọn mạ điện; Ngoài trời chọn mạ kẽm nhúng nóng).

• [ ] Bước 4: Xác định yêu cầu chống rung (Có cần đệm cao su không?).

• [ ] Bước 5: Kiểm tra tiêu chuẩn bu lông và ren đi kèm để đảm bảo tính đồng bộ khi thi công.

Lưu ý: Nếu bạn đang thiết kế hệ thống cho các công trình trọng điểm, hãy tham khảo tư vấn kỹ thuật từ nhà cung cấp để nhận được bảng thông số chịu tải thực tế.

FAQ: Câu hỏi thường gặp về cùm ống thép

1. Cùm ống thép có bị gỉ không?

Có, nếu là thép carbon thông thường. Tuy nhiên, nếu được mạ kẽm điện phân hoặc nhúng nóng, tuổi thọ chống gỉ có thể kéo dài từ 5–20 năm tùy môi trường.

2. Nên dùng cùm thép hay cùm inox?

Dùng cùm thép mạ kẽm cho hầu hết các ứng dụng thông thường để tiết kiệm chi phí. Chỉ dùng inox cho môi trường axit, hóa chất hoặc ngoài biển.

3. Cùm có đệm cao su có tác dụng gì?

Tác dụng chính là chống rung, giảm tiếng ồn, cách điện giữa ống và giá đỡ, đồng thời bảo vệ lớp sơn/mạ của ống không bị trầy xước.

4. Có thể dùng cùm thép ngoài trời không?

Có thể, nhưng bắt buộc phải dùng loại mạ kẽm nhúng nóng hoặc thép inox để đảm bảo không bị ăn mòn bởi nước mưa và độ ẩm.

Kết luận

Cùm ống thép tuy là một phụ kiện nhỏ trong tổng thể công trình nhưng lại đóng vai trò "xương sống" trong việc duy trì sự ổn định và an toàn cho toàn bộ hệ thống đường ống. Việc hiểu rõ về cấu tạo, phân loại cũng như nắm vững cách lựa chọn dựa trên thông số kỹ thuật sẽ giúp bạn tránh được những rủi ro không đáng có, đồng thời tối ưu hóa chi phí vận hành. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Cùm Ống Thép
