Cùm Tròn Là Gì? Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Lắp Đặt Chuẩn Cơ Điện

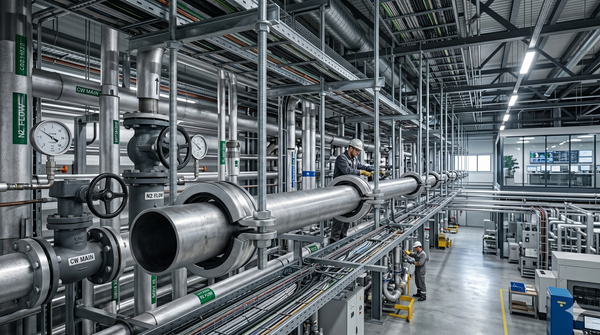

Trong quá trình thi công và vận hành các hệ thống cơ điện công nghiệp như đường ống cấp thoát nước, hệ thống điều hòa không khí trung tâm (HVAC), hay mạng lưới phòng cháy chữa cháy (PCCC) tại các nhà xưởng, việc cố định đường ống chắc chắn là yếu tố cốt lõi quyết định đến độ bền của toàn bộ công trình. Nếu không có một giải pháp kẹp giữ phụ trợ phù hợp, hệ thống đường ống rất dễ rơi vào trạng thái mất ổn định. Dưới tác động của áp lực chất lưu và sự thay đổi tốc độ dòng chảy, các đường ống trục chính sẽ liên tục bị rung lắc, dẫn đến hiện tượng lệch vị trí thiết kế, tạo ra những tiếng ồn va đập khó chịu và làm sụt giảm nghiêm trọng tuổi thọ của các mối nối.

Để giải quyết triệt để bài toán kỹ thuật này, cùm tròn (hay còn gọi là đai treo ống, cùm treo) đã trở thành một phụ kiện cơ khí được sử dụng vô cùng phổ biến hiện nay. Tuy nhiên, không phải người thợ hay chủ đầu tư nào cũng hiểu rõ cùm tròn là gì, có những chủng loại cấu tạo nào, khi nào nên ưu tiên dùng loại có đệm cao su thay vì cùm trần, hay cách lựa chọn vật liệu giữa thép mạ kẽm và inox sao cho vừa tối ưu chi phí, vừa đảm bảo an toàn vận hành. Bài viết chuyên sâu dưới đây từ các kỹ sư ngành cơ điện sẽ phân tích chi tiết mọi khía cạnh kỹ thuật của phụ kiện này.

1. Kiến Thức Nền Tảng Về Cùm Tròn Và Cơ Chế Vận Hành

Để áp dụng chính xác phụ kiện này vào bản vẽ thi công, chúng ta cần bóc tách từ khái niệm, cấu trúc hình học cho đến nguyên lý làm việc thực tế của nó dưới góc nhìn kỹ thuật.

Khái niệm cùm tròn là gì?

Trong ngành cơ khí xây dựng, cùm tròn là một loại phụ kiện liên kết chuyên dụng, được thiết kế để kẹp, treo, định vị và cố định các đường ống dẫn chất lưu hoặc các thiết bị công nghiệp có dạng hình trụ tròn. Phần thân của cùm được dập khuôn theo hình vòng tròn sinh học với đường kính lòng trong ôm sát vừa vặn vào bề mặt ngoài của đường ống, tạo nên một bệ đỡ cơ học vững chắc.

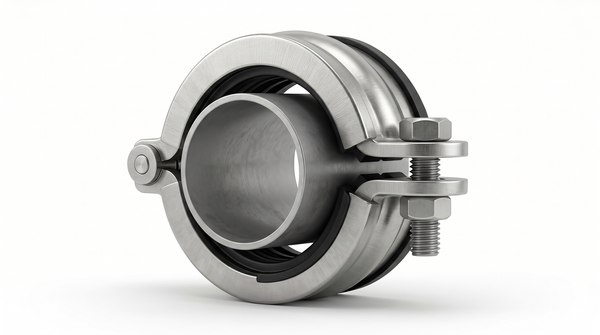

Cấu tạo cơ bản của một bộ cùm tròn tiêu chuẩn

Một bộ cùm tròn hoàn chỉnh được đưa ra thị trường thường bao gồm bốn thành phần cơ học cơ bản sau:

• Thân cùm: Thường được làm từ dải phôi kim loại phẳng (thép hoặc inox) được uốn bán nguyệt thành 2 nửa hoặc dập nguyên khối dạng chữ C, chữ O tùy theo biện pháp thi công.

• Bu-lông siết: Đóng vai trò là linh kiện truyền lực chính để ép chặt hai nửa cùm lại với nhau.

• Đai ốc (Ecu): Dùng để ren chặt và khóa cố định vị trí của bu-lông sau khi đạt đủ lực siết.

• Đệm cao su giảm chấn: Đây là lớp lót tùy chọn được lồng vào mặt trong của thân cùm, tiếp xúc trực tiếp với thành ống.

Nguyên lý hoạt động và vai trò của đệm cao su

Cơ chế cố định của cùm tròn dựa trên nguyên lý chuyển đổi mô-men xoắn của bu-lông thành lực ép hướng tâm. Khi người thợ siết chặt hệ thống bu-lông, hai nửa thân cùm sẽ thu hẹp khoảng cách và ôm chặt lấy đường ống với một lực ép cơ học đồng đều. Lực ma sát và lực giữ này giúp triệt tiêu hoàn toàn các chuyển động tịnh tiến dọc trục và chuyển động lắc ngang của ống dưới áp lực nước.

Đối với các phiên bản cùm tròn có trang bị đệm cao su (thường là cao su EPDM hoặc cao su chịu nhiệt), vai trò của lớp đệm này là cực kỳ quan trọng:

• Hấp thụ và giảm rung động: Lớp cao su đóng vai trò như một bộ giảm chấn đàn hồi, ngăn không cho các xung động cơ học từ máy bơm, máy nén truyền vào hệ thống giá treo và trần nhà.

• Cách âm, triệt tiêu tiếng ồn: Giảm thiểu tối đa tiếng gầm rú hoặc tiếng rít của chất lưu khi di chuyển với vận tốc cao trong lòng ống.

• Bảo vệ cơ lý học thành ống: Ngăn ngừa sự ma sát trực tiếp giữa kim loại của thân cùm và bề mặt ống (đặc biệt quan trọng với ống nhựa PVC hoặc ống inox mỏng), tránh gây trầy xước, mài mòn dẫn đến bục vỡ về lâu dài.



2. Phân Tích Chuyên Sâu Các Loại Cùm Tròn Trên Thị Trường

Để đáp ứng các điều kiện làm việc đa dạng, cùm tròn được sản xuất với sự khác biệt rõ rệt về cấu trúc và vật liệu nền.

Phân loại theo cấu hình mặt cắt

• Cùm tròn không đệm (Cùm trần): Có kết cấu thuần kim loại, không sử dụng lớp lót. Ưu điểm lớn nhất của dòng này là kết cấu đơn giản, dễ sản xuất và có giá thành rất rẻ. Loại này thường được ứng dụng cho các hệ thống đường ống thông thường, các tuyến ống thoát nước tự chảy không sinh áp lực lớn hoặc các đường ống đặt tại khu vực không yêu cầu khắt khe về tiếng ồn.

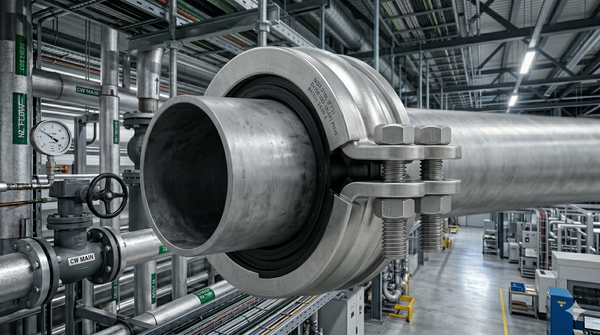

• Cùm tròn có đệm cao su: Được bổ sung dải cao su cách nhiệt và giảm chấn dọc theo lòng cùm. Đây là sự lựa chọn bắt buộc cho các hệ thống HVAC, đường ống dẫn nước lạnh Chiller, hệ thống điều hòa trung tâm và các đường ống áp lực cao trong nhà xưởng, nơi có sự xuất hiện thường xuyên của các nguồn xung động cơ học.

Phân loại theo vật liệu chế tạo

• Cùm tròn inox (Stainless Steel): Thường được chế tạo từ các mác thép mạ không gỉ như inox 201, inox 304 hoặc inox 316. Đặc tính nổi bật nhất của cùm tròn inox là khả năng chống ăn mòn hóa học gần như tuyệt đối, không bị oxy hóa dưới tác động của thời tiết và có tuổi thọ cao lên đến hàng chục năm. Loại cùm này chuyên dụng cho các khu vực ngoài trời, môi trường tiếp xúc hóa chất ăn mòn, hoặc các nhà máy chế biến dược phẩm, thực phẩm đòi hỏi tiêu chuẩn vệ sinh cao.

• Cùm tròn thép mạ kẽm (Galvanized Steel): Được làm từ thép carbon thông thường và được xử lý bề mặt bằng công nghệ mạ kẽm điện phân hoặc mạ kẽm nhúng nóng. Dòng sản phẩm này có ưu điểm là khả năng chịu tải cơ học xuất sắc, giá thành hợp lý, kinh tế hơn nhiều so với inox nhưng vẫn đảm bảo độ bền khá tốt trong môi trường nội xưởng. Nó được ứng dụng rộng rãi trong kết cấu nhà xưởng tiền chế, hệ thống ống PCCC và đường cấp nước nội bộ.



3. Thông Số Kỹ Thuật Và Bảng So Sánh Toàn Diện

Một thiết kế hệ thống treo đỡ ống chỉ được coi là hợp chuẩn khi các thông số kỹ thuật của cùm khớp hoàn toàn với đường kính danh nghĩa và tải trọng của tuyến ống.

Các thông số kỹ thuật cốt lõi cần lưu ý

• Kích thước định danh (Size): Cùm tròn được sản xuất đồng bộ theo kích thước danh nghĩa của đường ống, phổ biến từ các size nhỏ như DN15, DN20, DN25 cho đến các size trung bình và lớn như DN50, DN100, DN200 hoặc lớn hơn nữa. Khi chọn mua, bạn cần đối chiếu chính xác giữa đường kính danh nghĩa (DN) và đường kính ngoài thực tế (OD) của ống tính bằng mm.

• Độ dày vật liệu: Thường dao động từ 1.2mm, 1.5mm, 2.0mm cho đến 4.0mm. Độ dày này kết hợp với bản rộng của thanh thép sẽ quyết định trực tiếp đến khả năng chịu tải trọng treo của cùm.

• Kiểu lắp đặt thích ứng: Cùm tròn được thiết kế để tích hợp linh hoạt với các thanh ren (ty ren), thanh Unistrut để thực hiện các biện pháp treo trần, gắn cố định vào tường bê tông hoặc kẹp giữ trên các hệ thống giá đỡ sàn.

Bảng so sánh trực quan các dòng cùm tròn hiện nay

4. Tại Sao Phải Chọn Đúng Cùm Tròn? Hệ Lụy Từ Những Sai Lầm Thực Tế

Trong thực tế thi công, việc coi cùm tròn là một "phụ kiện phụ" và lựa chọn qua loa dựa trên cảm tính là nguyên nhân gốc rễ dẫn đến nhiều sự cố kỹ thuật nghiêm trọng.

Hậu quả của việc chọn và lắp đặt sai cùm tròn

Nếu bạn chọn cùm tròn có kích thước quá rộng so với đường kính ngoài của ống, lực siết sẽ bị lỏng lẻo, khiến ống bị trượt tự do và tạo ra sự rung lắc dữ dội khi bơm áp lực hoạt động. Ngược lại, nếu ép một chiếc cùm quá chật lên thân ống nhựa PVC, lực bóp cục bộ quá tải kết hợp với sự giãn nở nhiệt của vật liệu sẽ làm nứt vỡ thành ống tại vị trí kẹp.

Đặc biệt, việc không tính toán tải trọng treo (khối lượng của ống cộng với khối lượng chất lưu chạy đầy bên trong) có thể dẫn đến hiện tượng cong vênh, gãy điểm treo hoặc nhổ tắc kê lỏng khỏi trần bê tông, làm sập toàn bộ hệ thống đường ống dọc hành lang. Thêm vào đó, sử dụng cùm thép mạ kẽm kém chất lượng ở những khu vực có độ ẩm cao hoặc ngoài trời sẽ khiến cùm nhanh chóng bị hoen rỉ, mục nát, tạo ra mối nguy hiểm rình rập cho toàn bộ công trình.

Lợi ích khi tính toán đúng thiết kế cùm

• Nâng cao tuổi thọ đường ống: Triệt tiêu hoàn toàn ứng suất uốn và các rung động phá hủy, giữ cho các mối hàn, mối dán keo luôn trong trạng thái an toàn ổn định.

• Tối ưu hóa chi phí vận hành: Giảm thiểu tối đa tần suất phải dừng máy để bảo trì, sửa chữa hệ thống treo đỡ, từ đó tiết kiệm chi phí nhân công và tổn thất gián đoạn sản xuất.

• Đảm bảo tiêu chuẩn an toàn vận hành: Đáp ứng đầy đủ các tiêu chuẩn nghiệm thu khắt khe của cơ quan quản lý nhà nước về an toàn xây dựng và phòng chống cháy nổ.

5. Hướng Dẫn Kỹ Thuật: 4 Bước Chọn Cùm Tròn Và Checklist Mua Hàng

Quy trình 4 bước chọn cùm tròn chuẩn kỹ sư

• Bước 1: Xác định chính xác kích thước và đường kính ngoài của ống. Không được chọn size cùm dựa trên tên gọi danh nghĩa một cách mơ hồ. Hãy dùng thước cặp đo chính xác đường kính ngoài (OD) của ống tính bằng đơn vị mm (Ví dụ: Ống nhựa PVC phi 90 có đường kính ngoài là 90mm, bạn cần chọn loại cùm thiết kế riêng cho kích thước 90mm này).

• Bước 2: Phân tích môi trường lắp đặt thực tế. Xác định xem vị trí lắp đặt ở trong nhà hay ngoài trời, có tiếp xúc với hóa chất, hơi muối biển hay không để quyết định phương án bảo vệ bề mặt vật liệu.

• Bước 3: Lựa chọn vật liệu và cấu hình đệm. Nếu hệ thống có phát sinh rung động hoặc dẫn lưu chất lạnh gây đọng sương, bắt buộc phải chọn cùm có đệm cao su. Nếu lắp trong nhà xưởng khô ráo, chọn thép mạ kẽm; nếu ngoài trời hoặc nhà máy hóa chất, chọn inox 304.

• Bước 4: Tính toán khoảng cách điểm treo và độ dày của cùm. Căn cứ vào tổng khối lượng hệ thống để lựa chọn độ dày bản thép của cùm (1.5mm hay 2.0mm) và khoảng cách bố trí giữa các cùm (thường dao động từ 1.5m đến 3m một điểm treo tùy thuộc vào cỡ ống) để tránh cho đường ống không bị võng xuống ở giữa.



Checklist kiểm tra nghiêm ngặt trước khi nhập kho vật tư

Trước khi ký nghiệm thu hoặc thanh toán cho đơn vị cấp hàng, bạn cần rà soát lại toàn bộ danh mục kỹ thuật sau:

1. Kích thước thực tế: Đo đường kính lòng trong của cùm xem có khớp hoàn toàn với đường kính ngoài của ống hay không.

2.  Chất lượng vật liệu: Kiểm tra chứng chỉ CO/CQ của lô hàng. Đối với inox, có thể dùng dung dịch thuốc thử chuyên dụng để xác định chính xác mác inox 304 hay 201.

3.  Chất lượng lớp mạ (đối với thép): Lớp mạ kẽm phải đều màu, không bị bong tróc, không có vết xước sâu làm lộ phôi thép ra ngoài.

4. Độ bền đệm cao su: Lớp đệm cao su phải có độ đàn hồi tốt, không bị mủn, bở hoặc có mùi hóa chất quá nồng (biểu hiện của cao su tái chế kém chất lượng).

5.  Phụ kiện đồng bộ: Kiểm tra xem các bu-lông và đai ốc đi kèm có bước ren mịn, dễ vặn và có bị rỉ sét hay không.

6. Góc Giải Đáp (FAQ) – Những Thắc Mắc Thường Gặp Về Cùm Tròn

Câu hỏi 1: Cùm tròn và cùm chữ U (U-bolt) khác nhau như thế nào về mặt ứng dụng?

• Trả lời: Mặc dù cả hai đều dùng cho ống tròn, nhưng cùm tròn thường có kết cấu thanh dẹt, bản rộng, liên kết với thanh ren ở 1 hoặc 2 điểm đỉnh, chuyên dùng cho mục đích treo ống trên cao hoặc kẹp ống sát tường với khả năng giảm chấn linh hoạt. Trong khi đó, cùm chữ U (U-bolt) được làm từ các thanh thép ren tròn uốn hình chữ U, cố định ống bằng cách xỏ qua các lỗ trên dầm thép hoặc thanh Unistrut và siết đai ốc ở 2 đầu chân. U-bolt thường dùng cho các đường ống đặt nằm ngang trên hệ giá đỡ sàn chịu tải trọng nén lớn và cố định chặt tuyệt đối.

Câu hỏi 2: Tại sao hệ thống đường ống điều hòa (HVAC) bắt buộc phải dùng cùm tròn có đệm cao su?

• Trả lời: Có hai lý do cốt lõi. Thứ nhất, máy nén và quạt gió trong hệ thống HVAC luôn tạo ra các dao động tuần hoàn, nếu dùng cùm trần kim loại, sự ma sát liên tục sẽ làm mài mòn ống gió hoặc ống đồng, đồng thời truyền tiếng ồn vào kết cấu tòa nhà. Thứ hai, đối với ống dẫn nước lạnh (Chiller), lớp đệm cao su đóng vai trò như một lớp cách nhiệt cục bộ ngăn không cho kim loại của cùm tiếp xúc trực tiếp với thành ống lạnh, từ đó triệt tiêu hiện tượng "cầu nhiệt" gây đọng sương, nhỏ nước xuống trần thạch cao.

Câu hỏi 3: Có thể dùng cùm tròn mạ kẽm điện phân ở ngoài trời được không?

• Trả lời: Không nên. Lớp mạ kẽm điện phân thông thường rất mỏng (chỉ khoảng từ 5 đến 8 micromet), chỉ đủ khả năng chống chịu độ ẩm trong môi trường nội thất nhà xưởng râm mát. Nếu mang ra phơi mưa nắng ngoài trời, lớp mạ này sẽ bị phá hủy chỉ sau vài tháng, khiến cùm bị rỉ sét nhanh chóng. Đối với môi trường ngoài trời, bạn bắt buộc phải dùng cùm tròn bằng inox (tối thiểu là inox 304) hoặc cùm thép mạ kẽm nhúng nóng với lớp kẽm bảo vệ dày hơn gấp nhiều lần.

Kết Luận

Có thể khẳng định, cùm tròn chính là những "mắt xích" thầm lặng nhưng quyết định trực tiếp đến sự an toàn và tính bền vững của mọi hệ thống đường ống công nghiệp. Việc thấu hiểu bản chất cơ lý học của từng loại cùm, tính toán chính xác kích thước thực tế mm và lựa chọn đúng vật liệu thích ứng với môi trường làm việc không chỉ giúp bảo vệ đường ống khỏi các nguy cơ bục vỡ do rung lắc, mà còn là giải pháp kinh tế tối ưu giúp nhà thầu cắt giảm tối đa chi phí bảo trì phát sinh. Hãy luôn áp dụng quy trình lựa chọn bài bản và checklist kiểm tra vật tư khắt khe để mang lại chất lượng kỹ thuật hoàn hảo nhất cho mọi công trình của bạn.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Cùm Tròn
