Cút Nối Ren Ngoài Là Gì? Phân Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chi Tiết

Vì sao cút nối ren ngoài là phụ kiện không thể thiếu trong hệ thống đường ống?

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp cũng như dân dụng, kỹ thuật viên thường xuyên đối mặt với những bài toán hóc búa: đường ống bắt buộc phải đổi hướng góc 90 độ tại những khu vực có không gian lắp đặt cực kỳ chật hẹp, không thể áp dụng phương pháp hàn nhiệt truyền thống, nhưng vẫn phải đảm bảo khả năng tháo lắp linh hoạt để phục vụ công tác bảo trì định kỳ.

"Nếu lựa chọn sai loại cút nối ren ngoài hoặc sai kích thước ren, hệ thống có thể bị rò rỉ, giảm áp hoặc hỏng ren sau thời gian ngắn."

Chính vì vậy, phụ kiện cút nối ren ngoài ra đời như một giải pháp kỹ thuật tối ưu. Linh kiện này đóng vai trò cầu nối không thể thiếu trong hàng loạt hệ thống trọng điểm như cấp nước sinh hoạt, mạng lưới khí nén nhà máy, dây chuyền hóa chất, hệ thống phòng cháy chữa cháy (PCCC), điều hòa không khí HVAC, cho đến các đường ống trong ngành công nghiệp thực phẩm.

Kiến thức nền

Cút nối ren ngoài là gì?

Cút nối ren ngoài là dòng phụ kiện đường ống dạng co góc 90 độ, được thiết kế với hai đầu tiện ren ở phía bên ngoài bề mặt ống. Chức năng cốt lõi của phụ kiện này là chuyển hướng dòng chảy lưu chất đổi góc vuông, đồng thời kết nối trực tiếp với các thiết bị hoặc phụ kiện khác có tích hợp sẵn ren trong.

Để hiểu rõ hơn bản chất kỹ thuật, cần phân biệt rõ các khái niệm:

• Ren ngoài: Là hệ thống đường ren được tiện nổi ở phía bên ngoài của đầu ống hoặc phụ kiện, cho phép vặn xoắn vào bên trong lòng của một chi tiết khác.

• Khác biệt với ren trong: Ngược lại với ren ngoài, ren trong có đường ren nằm ở mặt phía bên trong lòng ống/phụ kiện. Khi lắp đặt, ren ngoài sẽ đóng vai trò "nam" kết hợp ăn khớp với ren trong đóng vai trò "nữ".

• Vì sao gọi là cút ren ngoài: Tên gọi bắt nguồn từ cấu hình kỹ thuật đặc trưng là phần co góc (cút) kết hợp toàn bộ các đầu kết nối đều sử dụng kiểu ren ngoài.

Ví dụ trực quan: Khi bạn muốn nối một đoạn ống nhựa hoặc ống kim loại vào một van bi ren trong hoặc đồng hồ đo áp suất, một chiếc cút nối ren ngoài sẽ là mảnh ghép trung gian hoàn hảo để chuyển hướng dòng chảy dòng nước đi vào thiết bị mà không cần dùng đến mối hàn cố định.

Nguyên lý hoạt động của cút ren ngoài

Về mặt cơ học, cút nối ren ngoài hoạt động dựa trên sự liên kết chặt chẽ của ren cơ khí. Khi vặn xoắn hai chi tiết ren ngoài và ren trong lại với nhau, các bước ren sẽ siết chặt tạo thành một khối vững chắc chịu lực.

• Cơ chế làm kín: Do bản chất ren cơ khí luôn có các khe hở vi mô dưới áp lực cao, kỹ thuật viên bắt buộc phải sử dụng thêm băng tan (cao su non) hoặc keo khóa ren chuyên dụng để lấp đầy các khe hở này, ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất.

• Góc đổi hướng đa dạng: Mặc dù phổ biến nhất là góc 90 độ, các hệ thống đặc thù đôi khi ứng dụng các biến thể góc 45 độ hoặc 180 độ tùy thuộc vào không gian bản vẽ thiết kế.

• Khả năng chịu áp lực: Nhờ thiết kế bước ren tiêu chuẩn chịu lực kéo và lực nén dọc trục, cút ren ngoài vẫn duy trì độ bền vững rất tốt ngay cả trong các đường ống vận hành dưới áp suất cao.

Phân tích chuyên sâu

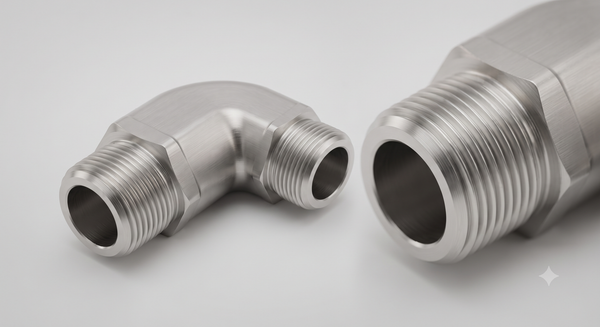

Cấu tạo của cút nối ren ngoài

Một sản phẩm cút nối ren ngoài tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân cút: Khung xương trung tâm định hình góc chuyển hướng của dòng chảy.

• Hai đầu ren: Phần gia công tinh xảo với các bước ren chính xác theo tiêu chuẩn quốc tế.

• Góc cong: Vị trí chịu lực tác động trực tiếp khi dòng chảy thay đổi hướng đột ngột.

• Độ dày thành: Thông số quyết định khả năng chịu áp lực của toàn bộ phụ kiện.

Phần cong của cút luôn được thiết kế dày dặn hơn so với thân ống thẳng. Lý do là tại khúc cua 90 độ, dòng chảy lưu chất sẽ tạo ra lực ly tâm và áp lực va đập lớn (hiện tượng dòng chảy đổi hướng đột ngột). Nếu thành quá mỏng, phụ kiện rất dễ bị bào mòn, nứt vỡ hoặc biến dạng dưới áp suất cao. Độ dày này ảnh hưởng trực tiếp đến áp suất làm việc tối đa, tuổi thọ vận hành, và tốc độ lưu lượng dòng chảy đi qua.

Phân loại cút nối ren ngoài phổ biến

Chia theo vật liệu

• Inox 201: Giá thành rẻ, độ bền tạm ổn, phù hợp cho môi trường nước sạch thông thường ít hóa chất.

• Inox 304: Loại cút ren ngoài inox 304 phổ biến nhất nhờ khả năng chống ăn mòn tốt, chịu nhiệt cao, ứng dụng rộng rãi trong thực phẩm, nước sạch và công nghiệp nhẹ.

• Inox 316: Chuyên dụng cho môi trường hóa chất nặng, nước biển nhờ khả năng chống rỗ bề mặt cực cao.

• Đồng: Dẫn nhiệt tốt, kháng khuẩn tự nhiên, thường dùng trong hệ thống ống nước nóng, khí hơi dân dụng.

• PVC, UPVC, PPR, HDPE: Các dòng cút PVC ren ngoài, cút PPR ren ngoài chuyên dụng cho hệ thống ống nhựa dân dụng và công nghiệp nhờ ưu điểm trọng lượng nhẹ, chống ăn mòn tuyệt đối bởi hóa chất và giá thành tối ưu.

Chia theo góc độ

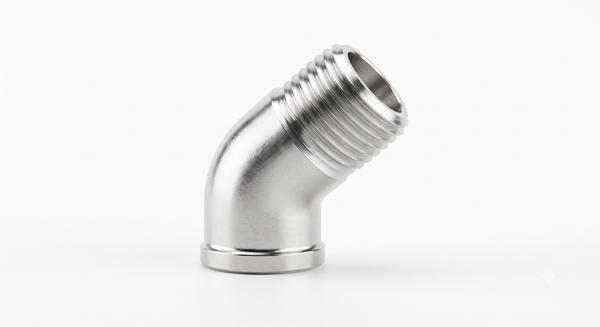

• Cút 45 độ: Dùng khi cần đổi hướng nhẹ, giúp giảm thiểu tối đa tổn thất áp suất dòng chảy.

• Cút 90 độ: Loại cút nối 90 độ ren ngoài thông dụng nhất giúp bẻ vuông góc dòng chảy trong không gian hẹp.

• Cút 180 độ: Dùng để đảo chiều dòng chảy ngược lại 180 độ trong các hệ thống trao đổi nhiệt.

Chia theo tiêu chuẩn ren

• BSP / BSPT: Tiêu chuẩn ren Anh, phổ biến tại thị trường Việt Nam và châu Á.

• NPT: Tiêu chuẩn ren côn Mỹ, góc ren 60 độ, chuyên dùng cho các hệ thống dầu khí, áp lực cao.

• Ren hệ mét: Ít phổ biến hơn nhưng thường gặp trong các thiết bị máy móc đặc thù.

Tuyệt đối không được lắp lẫn giữa các tiêu chuẩn ren khác nhau (ví dụ vặn ren NPT vào ren BSP). Do góc vát và bước ren có sự sai lệch nhỏ, việc cưỡng ép lắp lẫn sẽ làm hỏng ren, gây rò rỉ áp suất nghiêm trọng và phá hủy hoàn toàn ren của thiết bị kết nối.

Các kích thước cút ren ngoài phổ biến

• Ren inch: Đơn vị đo lường quốc tế biểu thị đường kính danh nghĩa của ren (ví dụ 1/2", 3/4").

• DN (Diameter Nominal): Kích thước danh định của đường ống theo hệ mét.

• Phi: Đường kính ngoài thực tế của đường ống tính bằng milimét (mm).

Thông số kỹ thuật cần quan tâm

Khi lựa chọn phụ kiện đường ống này, các kỹ sư cần đánh giá kỹ lưỡng các thông số:

• Áp suất làm việc (PN): Đảm bảo phụ kiện chịu được áp suất định mức của hệ thống (ví dụ PN10, PN16, PN25).

• Nhiệt độ: Giới hạn nhiệt độ chịu đựng của vật liệu (Inox chịu nhiệt tốt hơn nhựa PVC/PPR).

• Vật liệu cấu tạo: Phù hợp với tính chất hóa lý của dòng lưu chất.

• Kiểu ren và tiêu chuẩn ren: Đảm bảo độ tương thích tuyệt đối với thiết bị ghép nối.

• Độ dày thành phụ kiện: Ảnh hưởng trực tiếp đến độ bền chịu lực.

• Khả năng chống ăn mòn: Đặc biệt quan trọng trong môi trường hóa chất hoặc ngoài trời.

So sánh cút ren ngoài với các loại phụ kiện khác

Tại sao cút ren ngoài vẫn được sử dụng rất nhiều dù có công nghệ hàn?

Mặc dù công nghệ hàn nhiệt mang lại mối nối liền khối tuyệt đối, cút nối ren ngoài vẫn chiếm ưu thế áp đảo trong các hệ thống đường ống nhờ những ưu điểm vượt trội:

• Thi công cực kỳ nhanh chóng, không đòi hỏi thiết bị hàn phức tạp hay thợ hàn bậc cao.

• Cho phép dễ dàng thay thế, sửa chữa hoặc tháo rời từng đoạn ống mà không làm ảnh hưởng đến toàn bộ hệ thống xung quanh.

• Tiết kiệm chi phí đầu tư ban đầu và chi phí nhân công lắp đặt.

• Hoàn toàn phù hợp với các hệ thống đường ống quy mô nhỏ và vừa, hoặc những nơi không cho phép sử dụng lửa/nhiệt để hàn (khu vực dễ cháy nổ).



Ứng dụng thực tế

Cút nối ren ngoài được sử dụng ở đâu?

• Cấp nước dân dụng: Kết nối các đoạn đổi hướng đường ống nước sinh hoạt trong các hộ gia đình, tòa nhà cao tầng.

• Nhà máy công nghiệp: Dẫn truyền dòng lưu chất qua các góc cua hẹp trong hệ thống đường ống công nghệ.

• Hệ thống HVAC: Lắp đặt trong các đường ống nước lạnh, hệ thống chiller của tòa nhà.

• Hóa chất: Sử dụng các dòng cút inox cao cấp hoặc cút nhựa chuyên dụng để vận chuyển axit, bazơ loãng.

• Khí nén: Kết nối các đoạn ống dẫn khí áp lực cao từ máy nén khí đến các thiết bị sử dụng khí.

• Thực phẩm & Dược phẩm: Yêu cầu sử dụng dòng cút inox 304 ren ngoài hoặc inox 316 đạt chuẩn vi sinh, đảm bảo không thôi nhiễm độc tố.

• Tưới tiêu nông nghiệp: Ứng dụng trong các hệ thống tưới tự động quy mô lớn.

• PCCC: Lắp đặt tại các góc cua của hệ thống ống cứu hỏa chịu áp lực cao.

Những sai lầm thường gặp khi chọn cút nối ren ngoài

Trong thực tế thi công, kỹ thuật viên hoặc người mua hàng thường vấp phải các sai lầm sau:

• Mua sai tiêu chuẩn ren: Lẫn lộn giữa ren BSP (Anh) và NPT (Mỹ) dẫn đến việc không thể vặn khớp hoặc bị hỏng ren.

• Sai vật liệu: Dùng cút inox thường hoặc cút thép mạ kẽm trong môi trường hóa chất ăn mòn mạnh, dẫn đến rỉ sét thủng chỉ sau vài tháng.

• Sai kích thước: Nhầm lẫn giữa đường kính danh nghĩa DN và đường kính thực tế đo bằng thước (phi).

• Quấn băng tan sai kỹ thuật: Quấn ngược chiều ren khiến lớp băng tan bị đùn ra ngoài khi siết, gây rò rỉ nước.

• Siết quá chặt: Dùng lực quá mạnh làm toe ren, nứt vỡ chân ren (đặc biệt là đối với các loại cút bằng đồng hoặc nhựa).

• Dùng sai môi trường: Sử dụng phụ kiện chất lượng kém cho hệ thống áp lực cao hoặc nhiệt độ lớn, gây nổ ống nguy hiểm.

Hướng dẫn / Checklist

Cách lựa chọn cút nối ren ngoài đúng nhu cầu

Trước khi tiến hành đặt mua hoặc lắp đặt, hãy kiểm tra kỹ lưỡng danh mục checklist sau:

•  Xác định môi trường: Lưu chất là nước sạch, nước nóng, hóa chất, khí nén hay dầu?

•  Chọn vật liệu: Inox 304, inox 316, đồng, hay nhựa PVC/PPR?

•  Chọn tiêu chuẩn ren: BSP hay NPT?

•  Kiểm tra áp suất: Định mức PN của phụ kiện có đáp ứng áp lực hệ thống hay không?

•  Kiểm tra nhiệt độ: Giới hạn nhiệt độ vận hành có nằm trong ngưỡng an toàn của vật liệu?

•  Kiểm tra kích thước: Đường kính ren có khớp hoàn toàn với thiết bị kết nối?

•  Chọn thương hiệu uy tín: Ưu tiên các nhà sản xuất có chứng chỉ chất lượng rõ ràng.



Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt chuẩn kỹ thuật bao gồm các bước sau:

• Bước 1: Kiểm tra ren: Làm sạch phần ren ngoài của cút và ren trong của thiết bị, kiểm tra xem có bị ba-ớe hay mẻ ren không.

• Bước 2: Làm sạch: Dùng khăn khô lau sạch bụi bẩn, dầu mỡ bám trên bề mặt ren.

• Bước 3: Quấn băng tan đúng chiều: Quấn từ 5 đến 7 vòng băng tan theo chiều kim đồng hồ (cùng chiều với chiều vặn ren) để đảm bảo khi vặn vào băng tan không bị bung ra.

• Bước 4: Siết đúng lực: Dùng mỏ lết hoặc cờ lê siết vừa tay đến khi cảm thấy độ cứng vừa đủ, tránh siết quá lực làm hỏng ren.

• Bước 5: Kiểm tra rò rỉ: Cho hệ thống chạy thử áp lực thấp trước, quan sát kỹ các mối nối xem có hiện tượng rò rỉ nước hay khí nén hay không.

Lưu ý bảo trì định kỳ: Nên kiểm tra trực quan các mối nối ren định kỳ từ 6 tháng đến 1 năm một lần, tra dầu chống gỉ đối với ren kim loại ngoài trời, và kiểm tra hiện tượng lão hóa đối với các loại ren nhựa để chủ động thay thế kịp thời.

FAQ (Câu hỏi thường gặp)

• Cút ren ngoài khác gì cút ren trong?

  Cút ren ngoài có phần đường ren nằm ở phía bên ngoài, chuyên dùng để vặn vào đầu ren trong của thiết bị hoặc van. Ngược lại, cút ren trong có phần ren nằm ở bên trong lòng, dùng để vặn vào các đoạn ống có tiện ren ngoài.

• Có thể dùng cút ren ngoài cho nước nóng không?

  Có, tuy nhiên bạn phải chọn các dòng vật liệu chịu nhiệt tốt như inox 304, đồng hoặc nhựa chịu nhiệt PPR, tuyệt đối không dùng các loại nhựa thông thường như PVC cho nước nóng nhiệt độ cao.

• Nên chọn inox 304 hay đồng?

  Inox 304 có độ bền cơ học cao, chịu áp lực tốt và chống ăn mòn vượt trội, phù hợp cho hầu hết hệ thống công nghiệp và nước sạch. Đồng thường được ưu tiên cho các hệ thống khí hơi, nước nóng dân dụng hoặc không gian mang tính thẩm mỹ cao.

• Có cần dùng keo ren không?

  Ngoài băng tan (cao su non), bạn có thể bổ sung thêm keo khóa ren chuyên dụng đối với các hệ thống rung lắc mạnh để tăng cường độ kín và chống tự tháo lỏng mối nối.

• Bao lâu nên kiểm tra các mối nối ren?

  Bạn nên tiến hành kiểm tra tổng thể hệ thống đường ống và các mối nối ren định kỳ từ 6 tháng đến 1 năm một lần để kịp thời phát hiện các dấu hiệu rò rỉ nhỏ.

Kết luận

Lựa chọn đúng cút nối ren ngoài giúp hệ thống vận hành ổn định và bền bỉ.

Việc nắm vững các kiến thức về khái niệm, phân loại, thông số kỹ thuật, tiêu chí lựa chọn cũng như quy trình lắp đặt chuẩn xác sẽ giúp hạn chế tối đa tình trạng rò rỉ, gia tăng tuổi thọ cho toàn bộ đường ống và tối ưu hóa chi phí vận hành dài hạn cho doanh nghiệp của bạn.
