Cút Thép 90 Độ: Hướng Dẫn Chuyên Sâu Về Phân Loại, Thông Số & Ứng Dụng

Trong kỹ thuật thi công đường ống công nghiệp và dân dụng, việc thay đổi hướng dòng chảy là yêu cầu bắt buộc. Tình huống thường gặp nhất chính là cần bẻ hướng đường ống một góc vuông hoàn toàn (90°).

Đây là lúc cút thép 90 độ phát huy vai trò tối quan trọng của nó. Tuy nhiên, nếu người thiết kế hoặc thợ lắp đặt lựa chọn sai loại phụ kiện này, hậu quả có thể rất nghiêm trọng: hệ thống bị rò rỉ, áp lực vận hành giảm sút đáng kể, hoặc thậm chí gây mất an toàn cháy nổ.

Vấn đề nằm ở chỗ cút thép trên thị trường có vô vàn biến thể về vật liệu, độ dày và kiểu kết nối, khiến người mua dễ bị nhầm lẫn và chọn sai thông số kỹ thuật. Bài viết này sẽ cung cấp cái nhìn chuyên sâu và thực tế nhất về phụ kiện này.

Cút thép 90 độ là gì?

Cút thép 90 độ là một loại phụ kiện đường ống được thiết kế để kết nối hai đoạn ống và thay đổi hướng của dòng chảy bên trong một góc đúng 90 độ. Trong các tài liệu kỹ thuật quốc tế, phụ kiện này thường được gọi là Elbow 90 degree hoặc ngắn gọn là 90° Elbow.

Về cơ bản, vai trò chính của nó bao gồm hai chức năng song song: đổi hướng dòng chảy theo ý muốn thiết kế và kết nối cơ khí giữa các đoạn ống lại với nhau một cách chắc chắn.

Nguyên lý hoạt động & bản chất kỹ thuật

Nguyên lý hoạt động của cút thép 90 độ tương đối đơn giản: dòng lưu chất (nước, hơi, dầu, gas...) đang di chuyển thẳng khi đi vào cút sẽ bị vách trong bẻ hướng, buộc phải chuyển động theo đường cong của cút để ra ngoài theo phương vuông góc so với ban đầu.

Quá trình chuyển hướng này ảnh hưởng trực tiếp đến động lực học của dòng chảy. Cụ thể, tại vị trí cút 90 độ, áp suất lưu chất thường bị sụt giảm (pressure drop) và tốc độ dòng chảy có thể thay đổi do lực cản sụt áp gia tăng tại điểm bẻ hướng.

Bản chất kỹ thuật của cút thép 90 độ là điểm “bẻ hướng” trọng yếu trong toàn bộ hệ thống. Do đó, đây là vị trí chịu áp lực và mài mòn cao, yêu cầu cực kỳ khắt khe về độ kín tuyệt đối và độ bền cơ học lâu dài để đảm bảo toàn hệ thống vận hành ổn định.

Phân loại cút thép 90 độ chuyên sâu

Để đáp ứng các điều kiện vận hành khác nhau về áp suất, nhiệt độ và môi trường, cút thép 90 độ được phân chia thành nhiều loại dựa trên hai tiêu chí chính: phương pháp kết nối và bán kính cong.

Theo phương pháp kết nối

Đây là cách phân loại quan trọng nhất để đảm bảo khả năng lắp đặt thực tế.

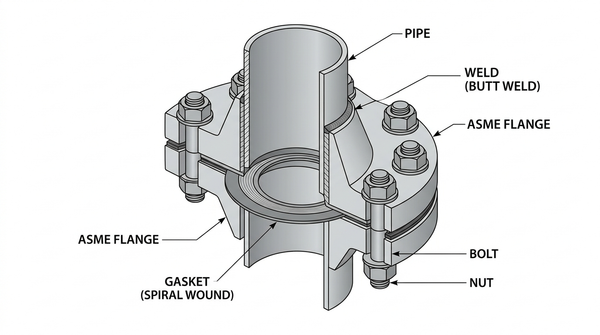

1. Cút hàn (Butt Weld Elbow): Loại này có hai đầu được vát mép (bevel ends) để thực hiện hàn đối đầu trực tiếp vào ống. Cút hàn thường dùng cho các hệ thống đường ống có kích thước lớn, yêu cầu chịu áp suất và nhiệt độ cao, đảm bảo độ kín tối đa.

2. Cút ren (Threaded Elbow): Hai đầu cút có ren (trong hoặc ngoài, thường là ren NPT hoặc BSPT). Loại này lắp đặt nhanh chóng, không cần hàn, phù hợp cho hệ thống áp suất thấp, kích thước ống nhỏ (thường dưới DN50) và môi trường không quá khắc nghiệt.

3. Cút hàn lồng (Socket Weld Elbow): Ống được đút lồng vào bên trong đầu cút rồi thực hiện hàn góc (fillet weld) xung quanh mối nối. Kiểu kết nối này bền hơn cút ren nhưng thường chỉ dùng cho ống kích thước nhỏ và yêu cầu kỹ thuật hàn cao.

Theo bán kính cong (Radius)

Kích thước của vòng cong ảnh hưởng lớn đến không gian lắp đặt và tổn thất áp suất.

• Bán kính lớn (Long Radius - LR): Bán kính cong (R) bằng 1.5 lần kích thước ống danh nghĩa (R = 1.5D).

• Bán kính ngắn (Short Radius - SR): Bán kính cong (R) bằng đúng kích thước ống danh nghĩa (R = 1.0D).

Cút bán kính lớn (LR) giúp dòng chảy mượt mà hơn, giảm đáng kể tổn thất áp suất do lực cản. Ngược lại, cút bán kính ngắn (SR) được ưu tiên sử dụng trong các hệ thống tiết kiệm không gian, nơi không gian lắp đặt cực kỳ hạn chế.

Thông số kỹ thuật quan trọng cần biết

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến lỗi lắp đặt và vận hành. Người mua cần nắm vững các thông số sau:

Kích thước danh nghĩa (Size)

Thường được xác định bằng DN (đường kính danh nghĩa - mm) hoặc NPS (kích thước ống danh nghĩa - inch). Ví dụ: DN25 tương đương NPS 1".

Độ dày thành cút (Schedule - SCH)

Độ dày này quyết định khả năng chịu áp suất của cút. Các tiêu chuẩn phổ biến bao gồm SCH 10, 20, 40, 80, 160...

Lưu ý: Độ dày thành cút (SCH) bắt buộc phải tương ứng với độ dày của ống thép mà nó kết nối. Nếu chọn sai SCH, hai đầu kết nối sẽ không khớp nhau, gây khó khăn cho việc hàn hoặc thậm chí không thể lắp được đối với kiểu kết nối ren/hàn lồng.

Vật liệu (Material)

Tùy thuộc vào môi trường lưu chất (ăn mòn, nhiệt độ cao...) mà chọn vật liệu phù hợp.

• Thép carbon (Carbon Steel): Ví dụ ASTM A234 WPB, phổ biến nhất cho nước, hơi, gas thông thường.

• Inox/Thép không gỉ (Stainless Steel): Ví dụ SS304, SS316, dùng cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao (thực phẩm, hóa chất).

Lưu ý: Việc sử dụng sai vật liệu (ví dụ: dùng thép carbon cho môi trường hóa chất ăn mòn) sẽ dẫn đến tình trạng ăn mòn nhanh chóng, gây rò rỉ và nguy hiểm cho hệ thống.

Tiêu chuẩn chế tạo (Standard)

Phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo chất lượng và khả năng lắp lẫn. Phổ biến là ASTM (Mỹ), ASME (Mỹ), DIN (Đức), JIS (Nhật Bản)...

So sánh cút 90 độ với các loại cút khác

Để tối ưu hóa thiết kế đường ống, việc hiểu rõ sự khác biệt giữa các góc bẻ hướng là cần thiết.

Trong đa số các thiết kế hệ thống đường ống thực tế, cút thép 90 độ là loại được sử dụng nhiều nhất vì nó giúp tối ưu hóa không gian đi ống theo các trục vuông góc một cách gọn gàng nhất.

Tại sao bắt buộc phải chọn đúng loại cút thép 90 độ?

Lựa chọn đúng phụ kiện không chỉ là vấn đề kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả kinh tế và an toàn.

Việc chọn đúng loại cút thép 90 độ giúp hệ thống tránh hoàn toàn nguy cơ rò rỉ tại mối nối và hạn chế tối đa sự sụt giảm áp suất không mong muốn. Điều này trực tiếp làm tăng đáng kể độ bền toàn hệ thống và nâng cao hiệu quả vận hành lâu dài.

Ngược lại, một sai lầm nhỏ trong khâu lựa chọn có thể dẫn đến hậu quả "domino", buộc phải dừng hệ thống để sửa chữa, gây tốn kém chi phí nhân công, vật tư và thất thoát doanh thu do dừng sản xuất.

Ứng dụng thực tế của cút thép 90 độ

Nhờ độ bền và sự linh hoạt, cút thép 90 độ là thành phần không thể thiếu trong hầu hết các hệ thống đường ống công nghiệp và dân dụng hiện đại.

Cụ thể, phụ kiện này được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước: Dẫn nước sạch, nước thải, nước làm mát...

• Hệ thống hơi (Steam): Nồi hơi, đường ống dẫn hơi nóng trong các nhà máy.

• Hệ thống dầu khí (Oil & Gas): Vận chuyển dầu, khí đốt trong các nhà máy lọc dầu, giàn khoan.

• Hệ thống PCCC (Fire Fighting): Đường ống cấp nước chữa cháy trong các tòa nhà, nhà xưởng.

Những sai lầm thường gặp khi mua và lắp đặt

Ngay cả những thợ lắp đặt lâu năm cũng có thể mắc phải những sai lầm căn bản. Dưới đây là các lỗi phổ biến mà bạn cần tránh:

• Dùng sai kiểu kết nối: Lắp cút ren cho ống cần hàn đối đầu hoặc ngược lại.

• Không kiểm tra kỹ độ dày SCH: Chọn cút SCH 40 để lắp cho ống SCH 80.

• Vật liệu không phù hợp môi trường: Dùng thép carbon WPB cho đường ống hóa chất ăn mòn mạnh.

• Lắp sai hướng dòng chảy: Đặc biệt đối với các loại cút LR/SR có thiết kế riêng cho hướng dòng chảy mượt mà nhất.

Hơn 70% các lỗi kỹ thuật và sự cố rò rỉ đường ống xuất phát từ việc lựa chọn sai thông số kích thước và vật liệu của phụ kiện ngay từ khâu mua sắm.

Hướng dẫn / Checklist: Cách chọn cút thép 90 độ chuẩn chuyên gia

Để đảm bảo chọn được phụ kiện phù hợp và chất lượng nhất, hãy tuân thủ quy trình kiểm tra (checklist) sau:

1. Xác định kích thước chính xác: DN hoặc NPS của ống.

2. Chọn độ dày (SCH) phù hợp: Bắt buộc SCH cút = SCH ống.

3. Lựa chọn vật liệu: Thép carbon (môi trường thường) hay Inox (ăn mòn).

4. Kiểm tra tiêu chuẩn chế tạo: Phải có chứng chỉ CO, CQ rõ ràng.

5. Xác định kiểu kết nối: Hàn ( Butt Weld), Ren hay Hàn lồng (Socket).

Những lưu ý quan trọng khi lắp đặt

Quy trình lắp đặt chuẩn là chìa khóa để đảm bảo độ bền và an toàn của mối nối cút thép 90 độ.

• Hàn đúng kỹ thuật: Đối với cút hàn, cần thực hiện vát mép đúng chuẩn, vệ sinh sạch sẽ và áp dụng quy trình hàn phù hợp (TIG, MIG...).

• Kiểm tra độ kín: Sau khi lắp đặt (hàn hoặc vặn ren), phải tiến hành kiểm tra kín (thử xì, thử siêu âm...) tại vị trí mối nối.

• Căn chỉnh hướng chính xác: Đảm bảo góc đổi hướng đúng 90 độ, không bị lệch trục.

• Test áp lực trước khi vận hành: Bắt buộc phải thử áp lực (thủy tĩnh hoặc khí nén) trên toàn bộ hệ thống để phát hiện rò rỉ trước khi đưa vào sử dụng chính thức.

FAQ – Giải đáp thắc mắc thường gặp về Cút thép 90 độ

Dưới đây là tổng hợp các câu hỏi phổ biến mà khách hàng thường thắc mắc về cút thép 90 độ.

Cút thép 90 độ có những loại nào phổ biến nhất?

• Xét về kiểu kết nối, có 3 loại chính: Cút hàn đối đầu (Butt Weld), Cút ren (Threaded), và Cút hàn lồng (Socket Weld). Trong đó, cút hàn là loại được dùng nhiều nhất cho các hệ thống đường ống lớn và áp suất cao.

Nên chọn cút bán kính lớn (LR) hay bán kính ngắn (SR)?

• Lựa chọn phụ thuộc vào thiết kế. Nên ưu tiên cút bán kính lớn (LR) vì nó giúp dòng chảy mượt mà và giảm đáng kể tổn thất áp suất. Chỉ nên dùng cút bán kính ngắn (SR) khi không gian lắp đặt cực kỳ hạn chế.

SCH trong thông số cút thép có ý nghĩa gì?

• SCH (Schedule) là thông số xác định độ dày thành của cút thép. SCH càng lớn, thành cút càng dày và khả năng chịu áp suất càng cao. Việc chọn SCH cút phải khớp với SCH của ống.

Có thể dùng cút 90 độ inox thay cho cút thép carbon không?

• Có thể, nhưng chi phí sẽ cao hơn rất nhiều. Chỉ nên dùng cút inox khi môi trường lưu chất có tính ăn mòn cao hoặc yêu cầu vệ sinh tuyệt đối (ví dụ trong ngành thực phẩm, dược phẩm).

Cút thép 90 độ có ảnh hưởng đến dòng chảy như thế nào?

• Có ảnh hưởng, nó làm chuyển hướng dòng chảy một góc vuông. Việc chuyển hướng này gây ra lực cản, làm giảm áp suất và có thể thay đổi tốc độ của lưu chất. Nếu dùng quá nhiều cút 90 độ trong một đoạn ống ngắn, sụt áp sẽ rất lớn.

Kết luận

Cút thép 90 độ là một trong những phụ kiện đường ống quan trọng nhất, đóng vai trò then chốt trong việc thay đổi hướng dòng chảy một cách dứt khoát và hiệu quả. Việc hiểu rõ về phân loại, thông số kỹ thuật (DN, SCH, vật liệu) cũng như các tiêu chuẩn chế tạo là bắt buộc để đảm bảo sự thành công của một dự án đường ống.

Chọn đúng loại cút thép 90 độ giúp bạn tăng độ bền toàn hệ thống, đồng thời tránh hoàn toàn các lỗi kỹ thuật và rò rỉ tốn kém trong quá trình vận hành. Đừng chủ quan trong khâu lựa chọn, dù đây chỉ là một phụ kiện nhỏ.
