Cút Thép D100: Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn DN100
Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, việc thay đổi hướng dòng chảy là yêu cầu bắt buộc để tối ưu không gian và đảm bảo công năng. Tuy nhiên, một bài toán thường khiến các kỹ sư và nhà thầu đau đầu là: Làm thế nào để chọn loại cút thép phù hợp với ống D100?
Việc lựa chọn sai lệch không chỉ dẫn đến tình trạng không khớp mối nối mà còn gây ra những hậu quả nghiêm trọng như rò rỉ lưu chất, giảm áp lực đột ngột hoặc gây rung lắc hệ thống trong quá trình vận hành. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu từ chuyên gia, giúp bạn hiểu rõ và tự tin chọn đúng cút thép D100 cho công trình của mình.
Cút thép D100 là gì?

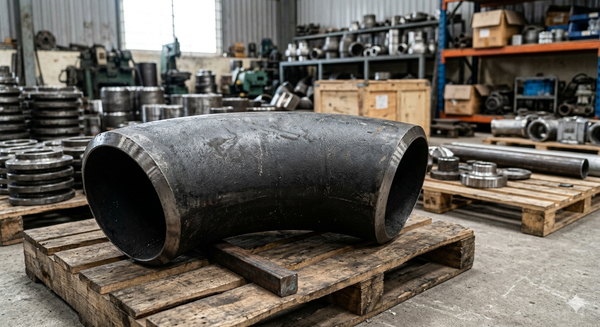

Cút thép D100 (hay còn gọi là Steel Elbow D100) là phụ kiện nối ống dùng để kết nối hai đoạn ống thép có cùng kích thước danh nghĩa, nhằm chuyển hướng dòng chảy theo một góc nhất định.
Thông số D100: Ký hiệu này chỉ đường kính danh nghĩa của ống, tương đương với DN100 (hệ mm) hoặc 4 inch (hệ NPS).
Đường kính ngoài thực tế: Xấp xỉ 114.3 mm.
Chức năng cốt yếu của cút thép là định hướng lại dòng lưu chất trong các hệ thống đường ống phức tạp mà vẫn đảm bảo độ kín khít và an toàn tuyệt đối.
Nguyên lý hoạt động của cút thép
Nguyên lý của cút thép dựa trên việc tạo ra một cung tròn để dòng chảy đi qua và đổi hướng theo các góc phổ biến như 45°, 90°, hoặc 180°.
Tổn thất áp lực: Khi dòng chảy đổi hướng, ma sát và sự thay đổi vận tốc tại góc cong sẽ tạo ra một lượng tổn thất áp suất nhất định.
Yêu cầu kỹ thuật: Để giảm thiểu tổn thất này, bề mặt bên trong của cút thép D100 phải đạt độ mịn cao và góc cong phải được gia công chuẩn xác theo các tiêu chuẩn kỹ thuật quốc tế.
Các loại cút thép D100 phổ biến
Tùy vào nhu cầu thực tế của hệ thống, cút thép D100 được phân loại như sau:

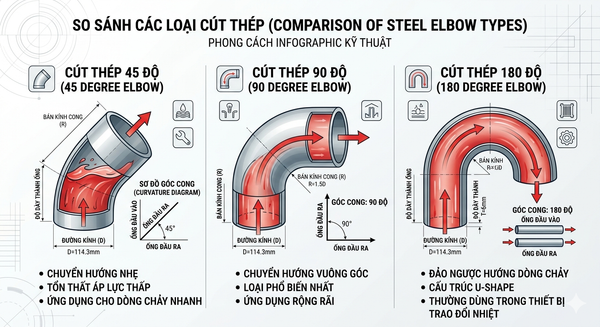

Theo góc độ
Cút thép 90° (Elbow 90): Loại phổ biến nhất, dùng để đổi hướng dòng chảy vuông góc.
Cút thép 45° (Elbow 45): Dùng để chuyển hướng nhẹ, giúp giảm thiểu tối đa tổn thất áp lực và hiện tượng "búa nước".
Cút thép 180° (Return): Thường dùng trong các hệ thống trao đổi nhiệt để đảo ngược dòng chảy.
Theo kiểu kết nối
Cút hàn (Butt-weld): Được vát mép để hàn trực tiếp vào ống. Phù hợp hệ thống áp lực cao và yêu cầu độ kín tuyệt đối.
Cút ren (Threaded): Dùng cho hệ thống ống nhỏ, áp lực thấp, dễ dàng tháo lắp.
Thông số kỹ thuật cút thép D100
Để đảm bảo chọn đúng phụ kiện, bạn cần lưu ý bảng thông số kỹ thuật tiêu chuẩn:
| Thông số | Chi tiết kỹ thuật |
| Kích thước danh nghĩa | DN100 / 4" / D114 |
| Độ dày tiêu chuẩn | SCH20, SCH40 (Phổ biến), SCH80 |
| Tiêu chuẩn sản xuất | ASTM A234 WPB, ASME B16.9 |

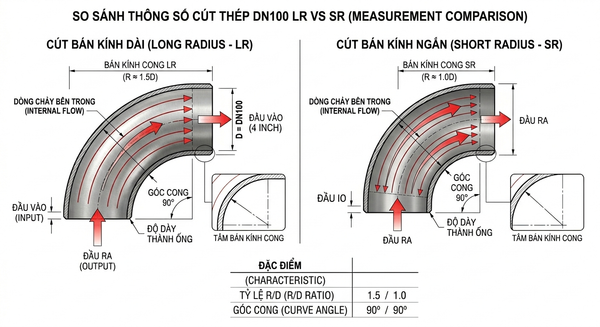

| Bán kính cong (R) | LR (Long Radius - R=1.5D) hoặc SR (Short Radius - R=1D) |
| Vật liệu | Thép carbon (Carbon Steel), Thép đen, Thép mạ kẽm |
So sánh cút thép với Inox và Nhựa
| Loại vật liệu | Ưu điểm | Nhược điểm |
| Cút thép | Chịu lực kéo/nén cực tốt, giá thành hợp lý. | Dễ bị oxy hóa (gỉ sét) nếu không mạ kẽm. |
| Cút Inox | Chống ăn mòn tuyệt vời, chịu nhiệt cao. | Giá thành đắt đỏ. |
| Cút Nhựa | Nhẹ, giá rẻ, chống hóa chất tốt. | Chịu nhiệt và áp suất rất kém. |
Cút thép D100 là lựa chọn "vàng" cho các hệ thống hơi nóng, dầu khí và hệ thống PCCC nhờ sự cân bằng giữa hiệu năng và chi phí.

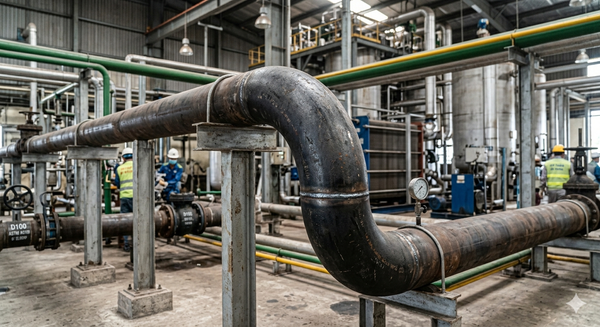

Ứng dụng thực tế
Cút thép D100 dùng trong trường hợp nào?
Nhờ kích thước trung bình lớn và khả năng chịu tải tốt, phụ kiện này thường xuất hiện trong:
Hệ thống PCCC: Đường ống cấp nước chính cho các tầng tòa nhà.
Dầu khí & Hóa chất: Dẫn lưu chất trong các nhà máy lọc dầu.
Cấp thoát nước: Các trạm bơm và hệ thống xử lý nước thải đô thị.
Sai lầm thường gặp
Chọn sai độ dày (Schedule): Dùng cút SCH20 cho hệ thống áp lực cao dẫn đến nứt vỡ mối hàn.
Không tính đến bán kính cong: Dùng cút SR (bán kính ngắn) cho dòng chảy tốc độ cao gây xói mòn bề mặt trong.
Sai tiêu chuẩn: Lắp lẫn cút tiêu chuẩn ASTM với các loại ống phi tiêu chuẩn gây lệch tâm.
Hướng dẫn / Checklist
Checklist chọn cút thép D100 đúng chuẩn
[ ] Xác định góc độ: 45 hay 90 độ?
[ ] Kiểu kết nối: Hàn (hệ cố định) hay Ren (hệ linh hoạt)?
[ ] Kiểm tra độ dày: SCH40 là loại phổ biến nhất cho dân dụng và công nghiệp nhẹ.
[ ] Xác định vật liệu: Thép đen hay mạ kẽm nhúng nóng?
[ ] Tiêu chuẩn: Phải có chứng chỉ ASTM hoặc ASME để đảm bảo chất lượng.
Lưu ý khi lắp đặt
Kỹ thuật hàn: Phải vệ sinh mép hàn và đảm bảo khe hở đều để mối hàn ngấu sâu.
Bảo trì: Với cút thép đen, cần sơn chống gỉ sau khi lắp đặt để kéo dài tuổi thọ.
FAQ - Câu hỏi thường gặp
1. Cút thép D100 là gì?
Đáp: Là phụ kiện đổi hướng ống thép có đường kính danh nghĩa 100mm.
2. D100 tương đương DN bao nhiêu?
Đáp: Tương đương DN100 (Đường kính ngoài thực tế 114.3mm).
3. Nên dùng cút 45° hay 90°?
Đáp: Tùy thiết kế. Tuy nhiên, cút 45° giúp dòng chảy mượt hơn và giảm rung chấn tốt hơn cút 90°.
4. Cút thép có chịu được áp suất cao không?
Đáp: Có. Các dòng cút hàn SCH40/SCH80 có thể chịu áp suất lên đến hàng chục Bar (tùy theo nhiệt độ).
Kết luận
Cút thép D100 đóng vai trò là "khớp nối" huyết mạch, quyết định tính ổn định và an toàn của toàn bộ hệ thống đường ống. Việc hiểu rõ thông số kỹ thuật và chọn đúng tiêu chuẩn không chỉ giúp bạn thi công dễ dàng mà còn tiết kiệm chi phí vận hành lâu dài.
