Đầu Bơm Nước Cao Áp: Cấu Tạo, Thông Số, Cách Chọn

Khi nào cần sử dụng đầu bơm nước cao áp?

Trong quá trình vận hành các hệ thống cấp nước hoặc thiết bị phun rửa, người dùng đôi khi gặp phải tình trạng động cơ (motor) điện vẫn hoạt động bình thường nhưng áp lực nước đầu ra không đạt yêu cầu, dòng nước quá yếu, lưu lượng giảm sút, hoặc các bộ phận bên trong như cánh bơm, buồng bơm đã bị mài mòn, xuống cấp sau thời gian dài sử dụng.

Khi sự cố này xảy ra, việc thay thế toàn bộ một chiếc máy bơm mới không phải lúc nào cũng là giải pháp tối ưu và tiết kiệm nhất. Nếu phần động cơ điện vẫn còn hoạt động tốt, đáp ứng đủ thông số kỹ thuật và có khả năng tương thích cơ khí, việc lựa chọn thay thế riêng đầu bơm nước cao áp là phương án giúp tiết kiệm đáng kể chi phí đầu tư.

Tuy nhiên, việc thay thế này đòi hỏi người dùng phải giải quyết hàng loạt câu hỏi chuyên môn: Đầu bơm nước cao áp thực chất là gì? Có những phân loại nào trên thị trường? Lựa chọn thiết bị dựa trên cột áp hay công suất? Liệu một đầu bơm bất kỳ có thể lắp ráp vừa vặn với mọi loại motor hay không? Tất cả các vấn đề này sẽ được làm sáng tỏ trong bài viết dưới đây.

Đầu bơm nước cao áp là gì?

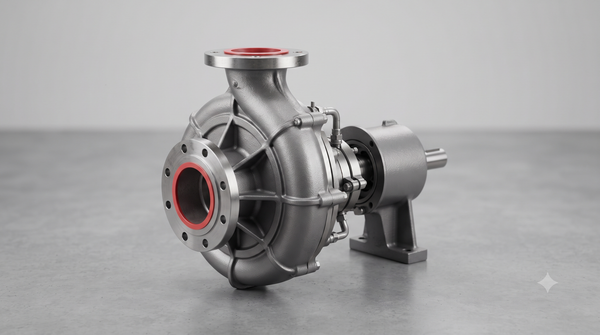

Đầu bơm nước cao áp là cụm bộ phận thủy lực độc lập thực hiện quá trình hút và đẩy nước, chịu trách nhiệm trực tiếp trong việc tạo ra lưu lượng và áp lực cần thiết cho hệ thống đường ống. Thiết bị này được thiết kế để có thể ghép nối cơ khí chính xác với một động cơ điện phù hợp, tạo thành một hệ thống máy bơm hoàn chỉnh.

Bản chất kỹ thuật cần hiểu rõ:

• Đầu bơm tự thân nó không phải là một chiếc máy bơm hoàn chỉnh nếu thiếu đi nguồn chuyển động từ động cơ.

• Động cơ cung cấp năng lượng cơ học (chuyển động quay của trục), trong khi đầu bơm đóng vai trò chuyển hóa năng lượng cơ học đó thành năng lượng thủy lực của dòng nước.

• Khả năng tạo ra áp lực cao phụ thuộc hoàn toàn vào thiết kế thủy lực bên trong như hình học cánh bơm, số lượng tầng cánh, tốc độ quay và thể tích buồng chứa.

Phân biệt giữa đầu bơm và máy bơm hoàn chỉnh

Trong một số dòng máy bơm liền trục chuyên dụng, motor và đầu bơm được đúc kết cấu nguyên khối không thể tháo rời. Do đó, trước khi có ý định thay thế riêng linh kiện này, kỹ thuật viên bắt buộc phải kiểm tra kết cấu thực tế của thiết bị.

Nguyên lý hoạt động của đầu bơm nước cao áp

Cơ chế vận hành chi tiết:

1. Động cơ điện truyền lực quay đến trục của đầu bơm.

2. Trục quay làm cho cánh bơm (bánh công tác) quay với tốc độ cao bên trong buồng bơm.

3. Lực ly tâm sinh ra từ cánh bơm văng nước từ tâm ra phía ngoài, tạo ra vùng áp suất thấp ở tâm (hút nước vào) và truyền động năng cực lớn cho dòng nước ở phía ngoài.

4. Dòng nước được nén và đẩy qua các khe hướng dòng của buồng bơm, qua cửa xả để đi vào hệ thống với áp lực cao.

Đối với các dòng đầu bơm đa tầng cánh, dòng nước sau khi đi qua tầng cánh thứ nhất sẽ tiếp tục được dẫn vào tầng cánh thứ hai, thứ ba... Mỗi một tầng cánh cộng hưởng thêm năng lượng, giúp thiết bị đạt được cột áp cực lớn mà các dòng bơm một tầng cánh thông thường không thể làm được.

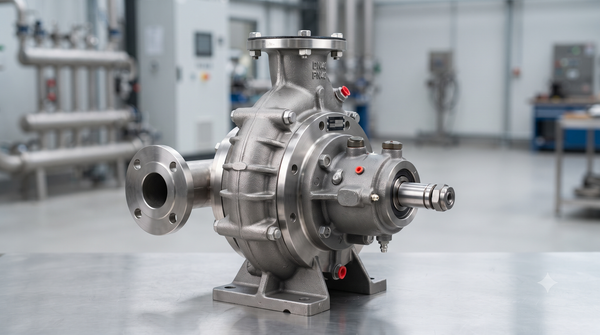

Cấu tạo đầu bơm nước cao áp gồm những bộ phận nào?

Một cụm đầu bơm nước cao áp tiêu chuẩn được cấu thành từ các bộ phận cơ khí chính xác sau:

• Thân bơm (Pump Casing): Đóng vai trò là lớp vỏ bảo vệ bên ngoài, định hướng dòng chảy của nước từ cửa hút đến cửa xả, chịu được áp lực thủy tĩnh lớn trong quá trình vận hành.

• Cánh bơm (Impeller): Bộ phận cốt lõi truyền năng lượng trực tiếp cho nước. Thiết kế cánh bơm quyết định trực tiếp đến lưu lượng và áp suất.

• Trục bơm (Drive Shaft): Thanh kim loại chịu lực, nhận chuyển động quay trực tiếp từ motor để truyền động cho toàn bộ hệ thống cánh bơm bên trong.

• Phớt cơ khí (Mechanical Seal): Linh kiện làm kín quan trọng nằm ở vị trí giao giữa phần quay và phần tĩnh, ngăn chặn tuyệt đối tình trạng rò rỉ nước ra bên ngoài thân bơm.

• Vòng bi (Bearings): Hỗ trợ trục bơm quay trơn tru, giảm thiểu ma sát và tiếng ồn khi vận hành ở tốc độ cao.

• Cửa hút và cửa xả (Suction & Discharge Ports): Các mặt bích hoặc đầu ren kết nối đầu bơm với hệ thống đường ống ngoại vi.

• Buồng tầng (Diffusers): Gặp ở các dòng bơm đa tầng cánh, giúp nắn dòng nước và gia tăng cột áp qua từng cấp.

Insight chuyên gia: Không nên đánh giá năng lực của một đầu bơm chỉ dựa vào kích thước tổng thể hay công suất danh định của motor. Thiết kế thủy lực bên trong mới là yếu tố quyết định hiệu suất làm việc thực tế của thiết bị.

Các loại đầu bơm nước cao áp phổ biến

Tùy theo yêu cầu ứng dụng thực tế, thị trường hiện nay cung cấp nhiều chủng loại khác nhau:

1. Đầu bơm ly tâm tiêu chuẩn: Thiết kế phổ biến nhất, đáp ứng tốt các nhu cầu cấp nước sinh hoạt, dân dụng với dải lưu lượng và cột áp đa dạng.

2. Đầu bơm ly tâm đa tầng cánh: Sở hữu nhiều tầng cánh xếp nối tiếp. Ưu điểm nổi bật là tạo ra cột áp rất cao, chuyên dùng cho các hệ thống tăng áp nhà cao tầng, bơm nước lên bồn chứa xa hoặc đẩy cao.

3. Đầu bơm cao áp dạng piston / plunger: Chuyên dụng cho các ứng dụng đòi hỏi áp lực cực lớn (thường dùng trong máy rửa xe áp lực cao, hệ thống phun rửa công nghiệp, vệ sinh bề mặt nhà xưởng).

4. Đầu bơm bằng Inox (Inox 304 / 316): Chế tạo toàn bộ phần tiếp xúc nước bằng thép không gỉ, chuyên phục vụ trong môi trường nước có tính ăn mòn hóa học cao, nước nhiễm mặn hoặc các dây chuyền đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Những thông số quan trọng của đầu bơm nước cao áp

Khi lựa chọn linh kiện thay thế, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau:

1. Cột áp ($H$ - mét): Thể hiện khả năng đẩy nước lên cao hoặc tạo áp lực tương đương của đầu bơm. Cột áp càng lớn thì áp lực nước đầu ra càng mạnh.

2. Lưu lượng ($Q$ - $m^3/h$ hoặc $L/min$): Thể tích nước mà đầu bơm có thể cung cấp trong một khoảng thời gian nhất định.

3. Công suất motor tương thích (HP / kW): Mức công suất tối thiểu của động cơ cần thiết để kéo đầu bơm hoạt động ổn định mà không bị quá tải.

4. Tốc độ quay (RPM): Thường dao động ở mức $1.450\text{ vòng/phút}$ hoặc $2.900\text{ vòng/phút}$, ảnh hưởng trực tiếp đến hiệu suất thủy lực.

5. Kích thước họng hút / xả: Các cỡ tiêu chuẩn như DN25, DN32, DN40, DN50... phải khớp với hệ thống ống chờ sẵn.

6. Vật liệu chế tạo: Gang đúc, Inox 304, Inox 316 hoặc nhựa kỹ thuật cao cấp.

Cột áp và lưu lượng ảnh hưởng thế nào đến hiệu suất bơm?

Một sai lầm rất phổ biến của người mua là tìm kiếm một đầu bơm chỉ vì nó có nhãn mác "áp cao". Trong thực tế thủy lực, lưu lượng ($Q$) và cột áp ($H$) luôn có mối quan hệ nghịch biến trên đường đặc tính của bơm.

• Một đầu bơm có thể được thiết kế để đạt cột áp rất lớn nhưng lưu lượng nước phun ra lại khá nhỏ.

• Ngược lại, một đầu bơm chuyên dụng cung cấp lưu lượng nước cực lớn thì cột áp tạo ra lại ở mức trung bình.

Do đó, bạn phải xác định chính xác điểm làm việc thực tế của hệ thống (Ví dụ: Hệ thống cần lưu lượng $10\text{ m}^3/h$ tại cột áp $40\text{ mét}$) để tra cứu đường đặc tính Q-H và chọn đúng loại đầu bơm tương thích, tuyệt đối không chọn dựa vào thông số cột áp tối đa ($H_{max}$) trên nhãn mác.

Đầu bơm nước cao áp khác gì máy bơm hoàn chỉnh?

Đầu bơm nước cao áp được sử dụng ở đâu?

• Hệ thống tăng áp nhà cao tầng: Lắp đặt trong các cụm bơm booster để đẩy nước sạch lên các tầng trên cùng với áp lực ổn định.

• Hệ thống tưới tiêu nông nghiệp: Cung cấp áp lực lớn cho các béc tưới phun mưa, tưới nhỏ giọt diện tích rộng.

• Thiết bị phun rửa công nghiệp: Dùng trong các dòng máy xịt rửa áp lực cao phục vụ vệ sinh nhà xưởng, tàu thuyền, xe cơ giới nặng.

• Hệ thống xử lý nước & RO: Tạo áp lực đẩy dòng nước vượt qua màng lọc thẩm thấu ngược trong các trạm xử lý nước cấp.

Những sai lầm thường gặp khi chọn đầu bơm cao áp

1. Chỉ dựa vào chỉ số công suất HP của motor cũ: Lắp đầu bơm quá lớn vào motor nhỏ gây quá tải, cháy động cơ; hoặc lắp đầu bơm quá nhỏ gây lãng phí công suất.

2. Lấy thông số $H_{max}$ làm điểm làm việc chuẩn: Khiến hệ thống thực tế không đạt được lưu lượng nước mong muốn.

3. Bỏ qua thông số đường kính trục và kiểu lắp: Mua đầu bơm về nhưng kích thước cốt trục hoặc mặt bích không khớp với motor sẵn có, dẫn đến việc không thể lắp ráp được.

4. Không tính toán tổn thất đường ống: Bỏ qua các lực cản ma sát do co cút, van khóa và chiều dài đường ống dẫn đến áp lực đầu cuối bị suy giảm nghiêm trọng.

Hướng dẫn lựa chọn và Checklist trước khi mua

Quy trình 7 bước chọn đầu bơm chuẩn xác:

1. Xác định nhu cầu lưu lượng ($Q$): Cần bao nhiêu mét khối nước mỗi giờ?

2. Tính toán tổng cột áp ($H$): Chiều cao thực tế + áp lực đầu xả + tổn thất đường ống.

3. Xác định đặc tính nguồn nước: Nước sạch, nước nhiễm mặn hay chứa hóa chất để chọn vật liệu đầu bơm (gang hay inox).

4. Kiểm tra thông số motor hiện có: Công suất (HP), tốc độ vòng quay (RPM), đường kính trục cốt và kiểu mặt bích kết nối.

5. Tra cứu biểu đồ đường đặc tính Q-H: Đảm bảo điểm làm việc nằm ở vùng hiệu suất tối ưu của đầu bơm.

6. Kiểm tra kích thước họng hút/xả: Phù hợp với hệ thống đường ống sẵn có của công trình.

7. Đầu tư phụ kiện đồng bộ: Thay mới phớt cơ khí, vòng bi và kiểm tra khớp nối truyền động.

Checklist kiểm tra nhanh trước khi chốt đơn:

• Lưu lượng và cột áp đáp ứng đúng yêu cầu thực tế.

•  Công suất motor tương thích hoàn hảo với đầu bơm.

• Đường kính trục và kiểu lắp khớp hoàn toàn.

• Vật liệu đầu bơm phù hợp với chất lỏng cần bơm.

• Kích thước cổng hút/xả đúng tiêu chuẩn đường ống.

• Đã kiểm tra kỹ tình trạng phớt và khớp nối cơ khí.



Câu hỏi thường gặp về đầu bơm nước cao áp

1. Đầu bơm nước cao áp là gì?

Là cụm chi tiết thủy lực chuyên dụng gồm buồng bơm và cánh bơm, có nhiệm vụ tạo ra áp lực và lưu lượng nước khi được ghép nối với động cơ điện thích hợp.

2. Có thể mua riêng đầu bơm nước cao áp để thay thế không?

Hoàn toàn được, với điều kiện động cơ cũ của bạn còn hoạt động tốt và các thông số cơ khí (trục, công suất, kiểu lắp) phải tương thích hoàn toàn với đầu bơm mới.

3. Đầu bơm công suất lớn hơn có chắc chắn tạo ra áp lực mạnh hơn không?

Không hẳn. Áp lực nước phụ thuộc vào thiết kế thủy lực của cánh bơm và số tầng cánh, công suất motor chỉ đóng vai trò cung cấp đủ lực quay để duy trì tải trọng đó.

4. Khi nào nên chọn đầu bơm vật liệu Inox thay vì gang?

Nên ưu tiên đầu bơm Inox khi nguồn nước có tính ăn mòn cao (nước nhiễm mặn, hóa chất nhẹ) hoặc trong các ngành thực phẩm, y tế đòi hỏi tiêu chuẩn vệ sinh khắt khe.

5. Làm sao để kiểm tra đầu bơm có lắp vừa motor sẵn có không?

Bạn cần đối chiếu chính xác công suất (HP), số vòng quay (RPM), đường kính trục cốt (mm) và kích thước bích lắp ghép của motor với thông số kỹ thuật của đầu bơm.

Chọn đúng đầu bơm nước cao áp để đạt hiệu suất tối ưu

Tóm lại, việc lựa chọn một đầu bơm nước cao áp phù hợp không nằm ở việc chọn model đắt tiền nhất hay có cột áp lớn nhất, mà nằm ở sự đồng bộ chính xác với hệ thống thủy lực và động cơ sẵn có. Công thức chuẩn mực cho mọi trường hợp luôn là:

Bạn đang cần thay thế đầu bơm nước cao áp hoặc ghép nối với motor sẵn có?

Hãy cung cấp ngay thông số lưu lượng, cột áp, công suất motor, kích thước trục cùng hình ảnh thực tế của thiết bị để các kỹ sư hỗ trợ xác định chính xác model đầu bơm phù hợp nhất cho bạn! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Đầu Bơm Nước Cao Áp
