Đầu nối mặt bích HDPE: Giải pháp kết nối tối ưu và linh hoạt cho hệ thống đường ống
Trong thi công hệ thống ống HDPE, việc kết nối giữa các đoạn ống đơn thuần đã có máy hàn nhiệt xử lý. Tuy nhiên, việc kết nối ống HDPE với các thiết bị như van, máy bơm hoặc đường ống khác vật liệu (thép, gang, inox) luôn là một bài toán kỹ thuật đòi hỏi sự chính xác cao.
Nối hàn hóa học hay hàn nhiệt không phải lúc nào cũng là phương án khả thi, đặc biệt khi hệ thống cần sự tháo lắp linh hoạt để bảo trì. Đây chính là lúc đầu nối mặt bích HDPE phát huy vai trò chủ đạo của mình. Bài viết này sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý đến cách lựa chọn đầu nối mặt bích chuẩn xác nhất, giúp hệ thống vận hành bền bỉ và tránh những sai lầm gây lãng phí ngân sách.
Đầu nối mặt bích HDPE là gì? Định nghĩa và thành phần cấu tạo

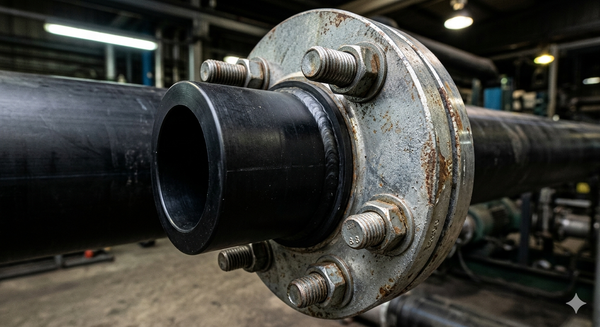

Đầu nối mặt bích HDPE là loại phụ kiện chuyên dụng được thiết kế để tạo ra mối nối cơ khí có thể tháo rời giữa ống nhựa HDPE và các phụ kiện kim loại hoặc thiết bị ngoại vi. Đây là "điểm giao thoa" quan trọng, giúp đồng bộ hóa hệ thống nhựa mềm dẻo với các thiết bị cơ khí cứng cáp.

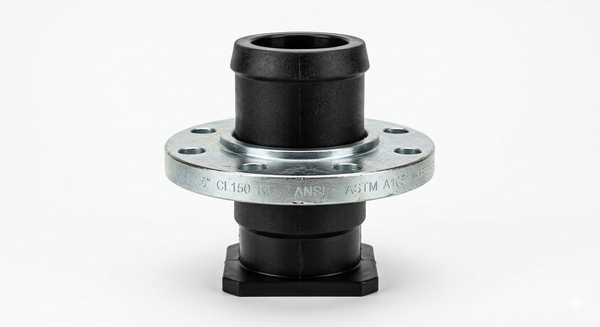

Một bộ đầu nối mặt bích HDPE tiêu chuẩn thường bao gồm hai thành phần tách biệt nhưng bổ trợ cho nhau:
Stub End (Đầu măng sông/Đầu bích nhựa): Được sản xuất từ hạt nhựa HDPE nguyên sinh, có một đầu để hàn nhiệt trực tiếp vào ống HDPE và một đầu có vành rộng (gờ) để giữ mặt bích thép.
Flange (Mặt bích kim loại): Thường là một vòng tròn bằng thép mạ kẽm hoặc inox có đục lỗ xung quanh. Mặt bích này sẽ lồng vào Stub end trước khi hàn và đóng vai trò là khung chịu lực khi siết bulong.
Vai trò cốt lõi của phụ kiện này là tạo ra một liên kết chắc chắn như mối hàn nhưng lại linh hoạt như một khớp nối rời, cho phép tháo lắp nhanh chóng mà không cần cắt ống.
Nguyên lý hoạt động của đầu nối mặt bích HDPE
Nguyên lý hoạt động của đầu nối mặt bích HDPE dựa trên sự kết hợp giữa liên kết nhiệt vĩnh viễn và liên kết cơ khí tháo rời. Quy trình này đảm bảo hệ thống kín khít tuyệt đối nhờ các bước sau:
Liên kết nhiệt: Đầu Stub end nhựa được hàn đối đầu hoặc hàn điện trở vào đầu ống HDPE, tạo thành một khối thống nhất về vật liệu.
Liên kết cơ khí: Mặt bích thép (đã được lồng sẵn vào ống) sẽ tựa vào phần gờ của Stub end. Khi tiến hành kết nối với thiết bị khác (ví dụ một chiếc van), các bulong được xuyên qua lỗ bích và siết chặt.
Cơ chế làm kín: Sự kết hợp giữa lực siết bulong đồng đều và một tấm gioăng cao su (Gasket) đặt giữa hai bề mặt bích tạo ra độ kín khít. Lực ép này phân bổ đều trên toàn bộ vòng cung của mặt bích, loại bỏ hoàn toàn các khe hở li ti.
Tại sao cơ chế này không gây rò rỉ? Đó là nhờ sự phân bổ lực ép dọc trục. Khác với nối ren dễ bị lỏng theo thời gian, mặt bích giữ cho hai bề mặt tiếp xúc luôn ở trạng thái nén, chịu được cả áp suất tĩnh và các rung động nhẹ từ máy bơm.
Phân loại đầu nối mặt bích HDPE phổ biến trên thị trường
Tùy vào môi trường lưu chất và yêu cầu kỹ thuật của dự án, người ta phân loại đầu nối mặt bích dựa trên ba tiêu chí chính:
1. Theo vật liệu mặt bích kim loại
Mặt bích thép mạ kẽm: Phổ biến nhất nhờ giá thành hợp lý, khả năng chống ăn mòn tốt trong môi trường nước sạch, PCCC.
Mặt bích Inox (304, 316): Chuyên dùng cho các nhà máy hóa chất, hệ thống xử lý nước thải có tính ăn mòn cao hoặc yêu cầu vệ sinh an toàn thực phẩm.
Mặt bích nhựa phủ thép: Một giải pháp tối ưu hóa trọng lượng nhưng vẫn đảm bảo độ cứng.
2. Theo tiêu chuẩn và áp lực vận hành
Tiêu chuẩn BS (Anh), DIN (Đức), ANSI (Mỹ): Mỗi tiêu chuẩn sẽ quy định số lỗ bulong và khoảng cách giữa các lỗ khác nhau. Bạn không thể lắp một mặt bích chuẩn DIN vào một chiếc van chuẩn ANSI dù cùng kích cỡ đường kính.
Cấp áp lực (PN): Thường gặp nhất là PN10 (chịu áp 10 bar) và PN16 (16 bar). Việc chọn đúng PN cực kỳ quan trọng để tránh hiện tượng biến dạng mặt bích khi hệ thống đạt đỉnh áp suất.
Bảng so sánh các loại đầu nối mặt bích HDPE
| Tiêu chí | Mặt bích Thép mạ kẽm | Mặt bích Inox 304 | Mặt bích Nhựa cứng |
| Ưu điểm | Rẻ, chịu lực tốt, dễ tìm. | Chống rỉ sét tuyệt đối, bền. | Nhẹ, không bị ăn mòn. |
| Nhược điểm | Có thể gỉ theo thời gian. | Chi phí rất cao. | Chịu áp kém hơn kim loại. |
| Ứng dụng | Cấp thoát nước, PCCC. | Thực phẩm, hóa chất. | Hệ thống áp suất thấp. |
Thông số kỹ thuật quan trọng khi chọn mua
Nếu bạn là kỹ sư hoặc đơn vị thu mua, chỉ cần sai lệch một thông số nhỏ cũng có thể khiến toàn bộ lô hàng phải đổi trả, gây chậm tiến độ. Hãy lưu ý 4 thông số sau của đầu nối mặt bích HDPE:
Đường kính danh nghĩa (DN): Ví dụ DN100 tương ứng với ống HDPE phi 110mm. Hãy nhớ Stub end nhựa luôn được tính theo đường kính ngoài (OD), còn mặt bích thép tính theo DN.
Cấp áp lực (PN): Độ dày của phần gờ Stub end nhựa sẽ thay đổi theo PN. Nếu bạn dùng Stub end PN10 cho hệ thống chạy PN16, áp lực nước có thể làm bung phần vành nhựa ra khỏi mặt bích thép.
Tiêu chuẩn lỗ bích: Phải khớp với tiêu chuẩn của thiết bị cần nối (Van, đồng hồ đo nước...). Nếu van là chuẩn BS4504 PN16, bạn phải chọn mặt bích thép đúng chuẩn này.
Độ dày lớp mạ: Với bích thép, lớp mạ kẽm nhúng nóng sẽ bền hơn mạ kẽm điện phân, đặc biệt khi lắp đặt ngoài trời hoặc dưới lòng đất.
So sánh đầu nối mặt bích HDPE và mối nối hàn nhiệt
Nhiều đơn vị thi công phân vân giữa việc nối bích hay hàn trực tiếp. Bảng so sánh dưới đây sẽ đưa ra cái nhìn khách quan nhất:
| Tiêu chí | Đầu nối mặt bích | Mối nối hàn nhiệt đối đầu |
| Khả năng tháo lắp | Rất linh hoạt, tháo ra lắp lại dễ dàng. | Cố định hoàn toàn, muốn tháo phải cắt ống. |
| Độ kín khít | Cao (phụ thuộc vào gioăng và lực siết). | Rất cao (hai đoạn ống hòa làm một). |
| Chi phí | Cao hơn (tốn thêm tiền bích thép, bulong). | Thấp nhất (chỉ tốn chi phí máy hàn). |
| Ứng dụng | Nối van, bơm, nơi cần bảo trì thường xuyên. | Nối các đoạn ống thẳng dài trên tuyến. |
Đừng cố tiết kiệm bằng cách hàn chết tại những vị trí lắp máy bơm. Khi máy bơm gặp sự cố, chi phí để cắt ống và hàn lại sẽ cao gấp nhiều lần chi phí đầu tư mặt bích ngay từ đầu.
Tại sao bạn nên sử dụng đầu nối mặt bích HDPE?
Linh hoạt tuyệt đối: Cho phép bạn kết nối ống nhựa HDPE với bất kỳ loại vật liệu nào khác như ống gang, ống thép, van đồng, hay bồn chứa inox.
Đơn giản hóa bảo trì: Khi cần thay thế thiết bị hoặc vệ sinh đường ống, bạn chỉ cần tháo bulong. Điều này cực kỳ quan trọng trong các nhà máy sản xuất không thể dừng hoạt động quá lâu.
Khả năng thích nghi: Mặt bích cho phép hệ thống chịu được những rung động nhẹ mà mối hàn cứng có thể bị nứt gãy theo thời gian.
Đây chính là đoạn chốt chuyển đổi cho hệ thống của bạn: Nếu mục tiêu là sự bền vững và quản lý vận hành dễ dàng, đầu nối mặt bích là lựa chọn không thể thay thế.
Ứng dụng thực tế: Khi nào cần dùng đầu nối mặt bích HDPE?
Đầu nối mặt bích xuất hiện ở hầu hết các điểm nút giao thông quan trọng của dòng chảy:
Kết nối máy bơm: Tại các trạm bơm nước sạch, nước thải, đầu nối bích giúp kết nối đầu hút/đầu đẩy của bơm với ống nhựa HDPE.

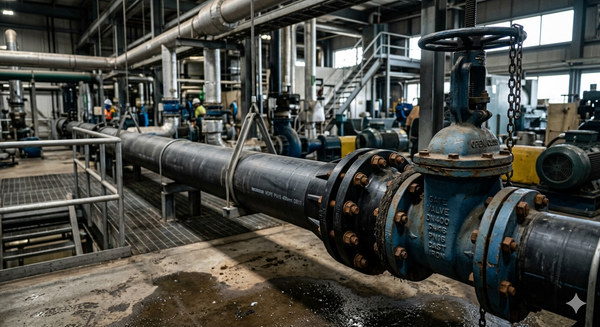

Lắp đặt van công nghiệp: Van cổng, van một chiều, van bướm... hầu hết đều có kiểu kết nối bích.
Kết nối qua đồng hồ đo: Các đồng hồ nước cỡ lớn trong khu công nghiệp đều yêu cầu mặt bích để đảm bảo độ chính xác và dễ kiểm định định kỳ.
Hệ thống PCCC: Kết nối ống HDPE dẫn nước ngầm với các trụ cứu hỏa thép phía trên mặt đất.
Sai lầm thường gặp khi lắp đặt:
Siết bulong không đều: Khiến gioăng bị lệch, dẫn đến rò rỉ ngay cả khi áp suất thấp.
Quên lắp gioăng cao su: Nhiều thợ mới nghĩ rằng bề mặt nhựa Stub end đủ mềm để kín, nhưng thực tế áp lực cao vẫn sẽ đẩy nước ra ngoài.
Lệch tâm ống: Ép mặt bích vào nhau khi hai đầu ống không thẳng hàng sẽ làm căng bulong và có thể gây nứt mặt bích thép.
Checklist chọn đầu nối mặt bích HDPE đúng kỹ thuật
Để tránh sai sót khi mua hàng, hãy thực hiện kiểm tra theo checklist sau:
[ ] Xác định đường kính ngoài ống HDPE (ví dụ phi 63, 90, 110...).
[ ] Xác định cấp áp lực của hệ thống (PN10, PN16...).
[ ] Kiểm tra thiết bị kết nối sử dụng tiêu chuẩn gì (BS, DIN, hay ANSI).
[ ] Chọn vật liệu bích thép (Mạ kẽm cho nước, Inox cho hóa chất).
[ ] Đảm bảo số lỗ bulong trên bích thép khớp với số lỗ trên van/thiết bị.
Hướng dẫn lắp đặt chuẩn chuyên gia
Hàn Stub end: Sử dụng máy hàn đối đầu để hàn Stub end nhựa vào ống. Lưu ý để nguội tự nhiên, không dùng nước làm lạnh đột ngột làm biến dạng cấu trúc nhựa.
Lồng bích thép: Nhớ lồng mặt bích thép vào ống trước khi hàn Stub end.
Đặt gioăng: Vệ sinh sạch bề mặt, đặt gioăng cao su EPDM hoặc TEFLON vào giữa hai mặt bích.
Siết bulong: Thực hiện siết theo hình sao (đối xứng) để lực ép được phân bổ đều. Đừng siết quá chặt một con bulong ngay lập tức mà hãy siết dần dần theo vòng.
Thử áp: Sau khi lắp xong, tiến hành thử áp tĩnh để kiểm tra độ kín trước khi lấp đất hoặc đưa vào vận hành chính thức.
FAQ: Câu hỏi thường gặp về đầu nối mặt bích HDPE
1. Đầu nối mặt bích HDPE có chịu được áp lực cao không?
Hoàn toàn có thể. Với Stub end và bích thép đúng tiêu chuẩn PN16 hoặc PN20, hệ thống có thể hoạt động ổn định trong các môi trường áp lực lớn như truyền tải nước sạch liên tỉnh.
2. Có thể dùng đầu bích HDPE cho hệ thống nước nóng không?
Không nên. Nhựa HDPE tiêu chuẩn chỉ chịu được nhiệt độ lưu chất dưới $45^\circ C$. Nếu dùng cho nước nóng, bạn nên chuyển sang ống và phụ kiện PPR hoặc kim loại.
3. Có cần dùng keo dán khi nối mặt bích không?
Không. Mặt bích làm kín bằng gioăng cao su và lực siết cơ khí. Việc dùng keo dán không có tác dụng và thậm chí làm bẩn bề mặt tiếp xúc, gây khó khăn cho việc tháo lắp sau này.
4. Có thể tái sử dụng mặt bích thép không?
Có. Mặt bích thép và bulong có thể tái sử dụng nếu chưa bị gỉ sét nghiêm trọng. Tuy nhiên, gioăng cao su nên được thay mới mỗi lần tháo ra để đảm bảo độ kín tốt nhất.
Kết luận
Đầu nối mặt bích HDPE không chỉ là một phụ kiện kết nối, mà là giải pháp đảm bảo tính linh hoạt và bền vững cho toàn bộ hệ thống đường ống công nghiệp. Việc hiểu đúng về thông số kỹ thuật và quy trình lắp đặt sẽ giúp bạn tiết kiệm đáng kể thời gian thi công và chi phí bảo trì dài hạn.
