DIN 2576 Standard Là Gì? Giải Mã Mặt Bích PN10 Chổ Hệ Thống Piping Châu Âu
Tại sao DIN 2576 standard vẫn là một trong những tiêu chuẩn mặt bích được sử dụng phổ biến nhất trong ngành công nghiệp piping ngày nay, đặc biệt là tại Việt Nam và Châu Âu?
Hãy tưởng tượng bạn đang vận hành một hệ thống cấp thoát nước quan trọng hoặc một hệ thống HVAC công nghiệp nhẹ. Việc lựa chọn sai tiêu chuẩn flange (mặt bích) không chỉ dẫn đến tình trạng lệch lỗ bulong, không thể lắp gasket, mà còn gây ra rò rỉ (leak) nghiêm trọng. Những lỗi kỹ thuật này không chỉ làm gián đoạn vận hành mà còn làm tăng đáng kể chi phí bảo trì và sửa chữa.
Do đó, hiểu rõ về tiêu chuẩn flange PN10 theo DIN 2576 là vô cùng cần thiết. Người dùng thường đặt ra các câu hỏi: DIN 2576 thực chất là gì? Nó áp dụng cho cấp áp suất nào? Sự khác biệt giữa nó và EN1092-1 hay ANSI ra sao? Bài viết này sẽ giúp bạn giải mã toàn bộ các vấn đề đó, cung cấp các thông số flange quan trọng và hướng dẫn cách chọn mặt bích đúng cho hệ thống piping của bạn.
DIN 2576 Standard Là Gì? Kiến Thức Nền Tảng
Khái niệm

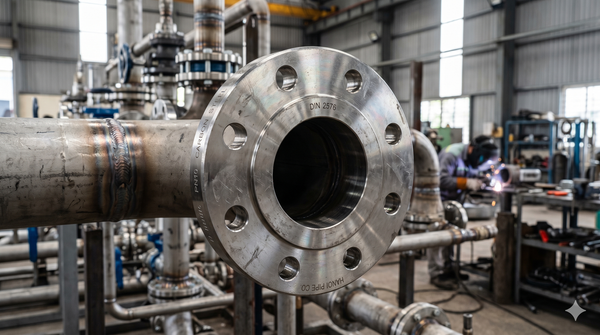

DIN 2576 standard là tiêu chuẩn kỹ thuật quy định các thông số cho mặt bích công nghiệp được ban hành bởi DIN (Đức). Tiêu chuẩn này thường áp dụng cụ thể cho loại slip on flange (mặt bích hàn trượt) hoặc plate flange (mặt bích dẹt) được sử dụng trong các hệ thống piping có mức áp lực tương đối thấp.
DIN là gì?
Cụm từ DIN là viết tắt của Deutsches Institut für Normung, tức Viện Tiêu chuẩn hóa Đức. Đây là tổ chức quốc gia chịu trách nhiệm phát triển và ban hành các tiêu chuẩn kỹ thuật tại Đức, với uy tín cao trên toàn cầu. Các tiêu chuẩn của DIN, bao gồm cả tiêu chuẩn mặt bích, được thừa nhận rộng rãi nhờ tính chính xác và độ tin cậy.
DIN 2576 dùng cho pressure rating nào?
Đây là thông số kỹ thuật cốt lõi. DIN 2576 thường được thiết kế để áp dụng cho mức áp suất danh nghĩa là PN10. Mức áp suất này tương đương với:
PN10≈10 bar
Mặc dù ngày nay nhiều hệ thống đã chuyển sang PN16, nhưng flange PN10 theo tiêu chuẩn DIN standard flange vẫn là lựa chọn tối ưu cho các hệ thống hoạt động ở mức áp suất này.
Nguyên lý sealing của DIN 2576 flange
Làm thế nào mặt bích theo DIN 2576 có thể đảm bảo độ kín? Quá trình này dựa trên ba yếu tố chính:
Gasket (gioăng): Được đặt giữa bề mặt hai mặt bích.
Bulong siết lực: Các bulong được siết chặt để nén gasket, tạo ra áp lực đệm.
Bề mặt tiếp xúc (facing): Bề mặt của mặt bích phải đủ phẳng và được gia công chính xác để đảm bảo sự tiếp xúc đồng đều.
Sự kết hợp này giúp chống lại hiện tượng leak (rò rỉ) lưu chất và cho phép tháo lắp, bảo trì hệ thống một cách dễ dàng.
Phân Tích Chuyên Sâu: Thông Số Kỹ Thuật Và Phân Loại
Thông số kỹ thuật DIN 2576 flange quan trọng
Khi lựa chọn mặt bích, bạn cần phải nắm vững các thông số kỹ thuật dưới đây. Chúng quyết định đến khả năng lắp lẫn và khả năng chịu áp của sản phẩm.
| Thông số | Ý nghĩa |
| DN | Kích thước danh nghĩa (Diameter Nominal). Ví dụ: DN50, DN80. |
| PN10 | Áp suất danh nghĩa (Pressure Nominal), tối đa 10 bar. |
| OD | Đường kính ngoài (Outside Diameter) của mặt bích. |
| PCD | Pitch Circle Diameter, đường kính của đường tròn đi qua tâm các lỗ bulong. Đây là thông số cực kỳ quan trọng để đảm bảo khớp lỗ bulong khi lắp đặt. |
| Bolt Holes | Số lượng và đường kính các lỗ bulong. |
| Thickness | Độ dày của mặt bích, ảnh hưởng đến khả năng chịu lực. |

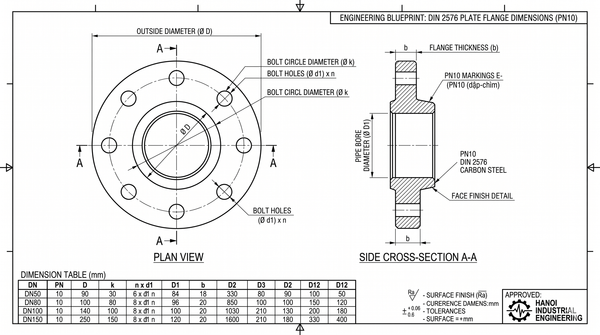

Để giúp bạn hình dung rõ hơn, dưới đây là một số size DIN flange dimensions (kích thước mặt bích) phổ biến:
DN50: OD 165 mm, PCD 125 mm, Bolt Holes 4 lỗ Ø18, Thickness 18 mm.
DN80: OD 200 mm, PCD 160 mm, Bolt Holes 8 lỗ Ø18, Thickness 20 mm.
DN100: OD 220 mm, PCD 180 mm, Bolt Holes 8 lỗ Ø18, Thickness 20 mm.
DN150: OD 285 mm, PCD 240 mm, Bolt Holes 8 lỗ Ø22, Thickness 22 mm.
DN200: OD 340 mm, PCD 295 mm, Bolt Holes 8 lỗ Ø22, Thickness 24 mm.
Phân loại flange theo DIN 2576
Trong tiêu chuẩn này, bạn thường gặp hai loại mặt bích chính:
Plate Flange: Có cấu tạo đơn giản, là một tấm kim loại dẹt được khoan lỗ bulong. Loại này có giá thành thấp và rất phù hợp cho các ứng dụng áp thấp đến trung bình.
Slip On Flange (Flange hàn trượt): Về cơ bản là Plate Flange nhưng được thiết kế để trượt lên trên ống và hàn ở cả hai mặt (trong và ngoài). Loại này rất dễ lắp đặt và phổ biến trong các hệ thống piping system.

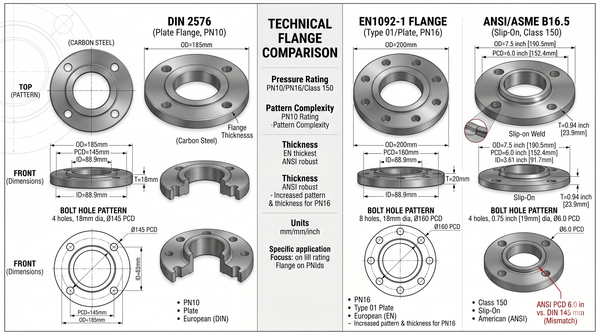

So sánh DIN 2576 với EN1092-1
Đây là câu hỏi thường gặp nhất khi nói về tiêu chuẩn châu Âu. EN1092-1 là tiêu chuẩn châu Âu hiện đại hơn và đang dần thay thế nhiều tiêu chuẩn cũ của Đức.
| Tiêu chí | DIN 2576 | EN1092-1 |
| Nguồn gốc | DIN (Đức) | EN (Tiêu chuẩn Châu Âu) |
| Pressure Rating | Gần như chỉ PN10 | Đa dạng cấp áp (PN10, PN16, PN25, PN40...) |
| Ứng dụng | Áp thấp, hệ thống nước, HVAC | Đa dạng hơn, nhiều loại lưu chất |
| Tính phổ biến | Vẫn cao, nhưng EN1092-1 phổ biến hơn cho các dự án mới | Rất cao, là tiêu chuẩn thay thế chính thức |
Nhận định: Mặc dù EN1092-1 flange hiện đại hơn, nhưng DIN 2576 vẫn giữ được vị thế của mình nhờ sự đơn giản và giá thành hợp lý đối với các ứng dụng áp lực PN10 thông thường.
So sánh DIN 2576 với ANSI flange
Sự so sánh này thể hiện sự khác biệt giữa hai hệ tiêu chuẩn hoàn toàn khác nhau.
| Tiêu chí | DIN 2576 | ANSI (Mỹ) |
| Đơn vị | mm | inch |
| Pressure Rating | PN (bar) | Class (lbs) |
| Khu vực dùng | Châu Âu, một số dự án tại Châu Á | Bắc Mỹ, dự án hóa dầu/dầu khí theo hệ Mỹ |
Việc lắp lẫn mặt bích theo hệ DIN và hệ ANSI là hoàn toàn không thể do sự khác biệt về đường kính, PCD và số lượng lỗ bulong. Do đó, bạn tuyệt đối không được nhầm lẫn hai tiêu chuẩn này.
Ứng Dụng Thực Tế Và Các Sai Lầm Thường Gặp

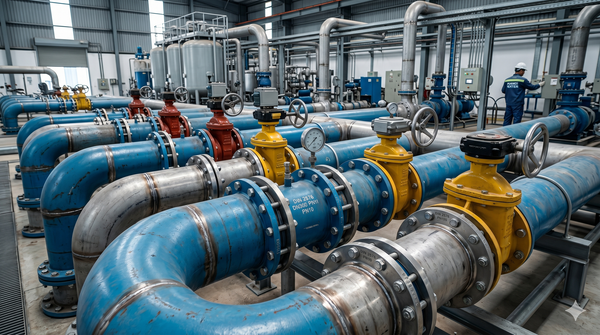

DIN 2576 flange dùng trong ngành nào?
Dưới đây là những ứng dụng phổ biến nhất của mặt bích theo tiêu chuẩn này:
Hệ thống cấp thoát nước: Đây là ứng dụng phổ biến nhất nhờ mức áp lực PN10 phù hợp và giá thành hợp lý.
Hệ thống HVAC: Sử dụng trong các đường ống điều hòa không khí và thông gió công nghiệp.
Hệ thống xử lý nước: Áp dụng cho cả nước sạch và nước thải.
Hệ thống PCCC: Các đường ống chữa cháy áp lực trung bình.
Công nghiệp thực phẩm: Thường được làm từ stainless steel để đảm bảo vệ sinh.
Khi nào nên dùng DIN 2576?
Bạn nên lựa chọn mặt bích theo DIN 2576 khi hệ thống đáp ứng các tiêu chuẩn sau:
Hoạt động ở mức áp lực PN10 hoặc thấp hơn.
Lưu chất không quá ăn mòn hoặc nguy hiểm.
Bạn cần tối ưu chi phí vật tư nhưng vẫn đảm bảo độ tin cậy.
Dự án của bạn đang sử dụng ống theo tiêu chuẩn DIN (Đức).
Sai lầm thường gặp
Dựa trên kinh nghiệm của chúng tôi, đây là 3 sai lầm mà các đơn vị thu mua thường gặp:
Nhầm DIN 2576 với DIN PN16: Đây là sai lầm nguy hiểm nhất. Dù có thể có cùng PCD ở một số size, nhưng kích thước ngoài và độ dày hoàn toàn khác nhau. Việc nhầm lẫn này có thể gây rò rỉ khi lắp vào hệ thống PN16.
Bỏ qua PCD: Nhiều người chỉ kiểm tra đường kính OD và số lỗ bulong mà bỏ qua PCD. Sai lầm này dẫn đến việc mặt bích không thể khớp với các thiết bị khác hoặc gasket.
Dùng sai pressure rating: Sử dụng mặt bích PN10 cho hệ thống PN16 hoặc cao hơn sẽ làm giảm độ an toàn và tuổi thọ của hệ thống.
Hướng Dẫn / Checklist Chọn Và Lắp Đặt Đúng Kỹ Thuật
Checklist trước khi mua
Để chắc chắn bạn chọn đúng sản phẩm, hãy thực hiện theo checklist này:
[ ] Xác định DN: Ví dụ: DN100.
[ ] Kiểm tra PN10: Đảm bảo mặt bích được thiết kế cho PN10.
[ ] Xác nhận PCD: Đây là thông số quan trọng nhất để lắp khớp.
[ ] Chọn vật liệu phù hợp: carbon steel (thép carbon), stainless steel (inox), galvanized steel (thép mạ kẽm).
[ ] Kiểm tra tiêu chuẩn gasket: Chọn gioăng phù hợp với mức áp PN10 và loại lưu chất.
Hướng dẫn lắp đặt đúng kỹ thuật
Tuân thủ các bước sau để đảm bảo hệ thống kín khít:
Kiểm tra gasket: Gioăng phải sạch, không bị nứt hoặc biến dạng.
Align flange đúng tâm: Hai mặt bích phải được căn chỉnh đồng tâm để gasket tiếp xúc đồng đều.
Siết bulong đối xứng: Việc siết bulong không theo trình tự có thể làm gasket bị biến dạng không đồng đều, gây rò rỉ. Hãy siết bulong theo thứ tự đối xứng.
Leak test sau lắp: Sau khi lắp đặt xong, hãy tiến hành kiểm tra rò rỉ (leak test) ở mức áp lực vận hành.
Lưu ý khi sử dụng
Để kéo dài tuổi thọ hệ thống:
Kiểm tra corrosion: Định kỳ kiểm tra dấu hiệu ăn mòn, đặc biệt là với mặt bích thép carbon.
Thay gasket định kỳ: Gioăng cao su hoặc teflon sẽ bị lão hóa theo thời gian.
Tránh overpressure: Không vận hành hệ thống vượt quá áp suất định mức PN10.
Bảo trì bulong: Kiểm tra và siết lại bulong nếu cần thiết.
FAQ - Những Câu Hỏi Thường Gặp
1. DIN 2576 standard là gì?
Là tiêu chuẩn của Đức quy định về kích thước và kỹ thuật cho loại mặt bích PN10.
2. DIN 2576 dùng cho áp suất bao nhiêu?
Dùng cho mức áp suất danh nghĩa là PN10, tối đa 10 bar.
3. DIN 2576 có giống EN1092-1 không?
Về mặt kích thước PCD và OD ở size PN10 thì có thể tương đồng, nhưng EN1092-1 là tiêu chuẩn hiện đại hơn, thay thế cho các tiêu chuẩn DIN cũ và có sự phân loại chi tiết hơn. Bạn cần kiểm tra kỹ thông số PCD nếu muốn thay thế.
4. DIN 2576 dùng vật liệu gì?
Rất đa dạng, bao gồm:
Carbon steel: Phổ biến nhất.
Stainless steel: Cho thực phẩm, hóa chất.
Galvanized steel: Chống rỉ sét ngoài trời.
Bạn đang cần tư vấn hoặc báo giá mặt bích DIN 2576 cho dự án của mình?
Hãy liên hệ với đội ngũ chuyên gia của chúng tôi.
Nhận bảng DIN 2576 flange dimensions đầy đủ.
Tư vấn chọn mặt bích DIN phù hợp với hệ thống piping của bạn.
Liên hệ báo giá flange DIN 2576 nhanh chóng và cạnh tranh.
Kết luận:
Dù là một tiêu chuẩn cũ, DIN 2576 standard vẫn là một "tượng đài" trong ngành công nghiệp nhờ sự đơn giản, độ tin cậy và giá thành hợp lý cho các ứng dụng PN10 phổ biến. Hiểu rõ về tiêu chuẩn này sẽ giúp bạn đảm bảo sự an toàn và ổn định cho hệ thống piping system của mình. Hãy đầu tư kiến thức để gặt hái giá trị dài lâu. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về DIN 2576 Standard
