DIN Flange PN16: Tiêu Chuẩn Mặt Bích Phổ Biến Và Hướng Dẫn Kỹ Thuật Chi Tiết

Trong thiết kế và thi công các hệ thống đường ống công nghiệp, việc lựa chọn đúng tiêu chuẩn mặt bích không chỉ đơn thuần là ghép nối các linh kiện, mà còn là yếu tố sống còn quyết định đến độ an toàn, độ kín và tuổi thọ của toàn bộ hệ thống. Một trong những cái tên quen thuộc nhất nhưng cũng dễ gây nhầm lẫn nhất chính là DIN flange PN16.

Thực tế cho thấy, rất nhiều kỹ thuật viên và đơn vị thu mua thường nhầm lẫn giữa thông số PN16 của tiêu chuẩn DIN với các cấp áp suất khác như Class 150 hay JIS 10K, dẫn đến việc lắp đặt sai lệch, gây rò rỉ hoặc thậm chí là nổ vỡ hệ thống khi vận hành. Bài viết này sẽ giúp bạn hiểu rõ từ A-Z về mặt bích DIN flange PN16, cách phân loại và những lưu ý kỹ thuật quan trọng để chọn đúng phụ kiện cho công trình.

DIN Flange PN16 là gì? Định nghĩa chuẩn kỹ thuật

DIN flange PN16 là loại mặt bích được sản xuất và kiểm định theo bộ tiêu chuẩn của Viện Tiêu chuẩn Đức (Deutsches Institut für Normung - DIN). Đây là tiêu chuẩn kỹ thuật nghiêm ngặt bậc nhất Châu Âu, đảm bảo tính đồng nhất về kích thước, vật liệu và khả năng chịu tải của phụ kiện.

Để hiểu sâu hơn, chúng ta cần bóc tách ký hiệu này:

• DIN: Đại diện cho tiêu chuẩn Đức, quy định cụ thể về kích thước hình học (đường kính ngoài, số lỗ bulong, độ dày mặt bích).

• PN (Pressure Nominal): Chỉ số áp suất danh định.

• 16: Nghĩa là mặt bích này có khả năng chịu được áp suất tối đa lên đến 16 Bar (tương đương khoảng $16 kg/cm^2$ hoặc $1.6 MPa$) trong điều kiện nhiệt độ tiêu chuẩn (thường là $20^\circ C$).

Trong môi trường kỹ thuật hiện đại, dù tiêu chuẩn châu Âu mới (EN 1092-1) đã dần thay thế các mã DIN cũ, nhưng thuật ngữ DIN flange PN16 vẫn được sử dụng rộng rãi như một "ngôn ngữ chung" trong ngành cơ khí đường ống tại Việt Nam và thế giới.

Nguyên lý hoạt động và cơ chế làm kín của mặt bích DIN PN16

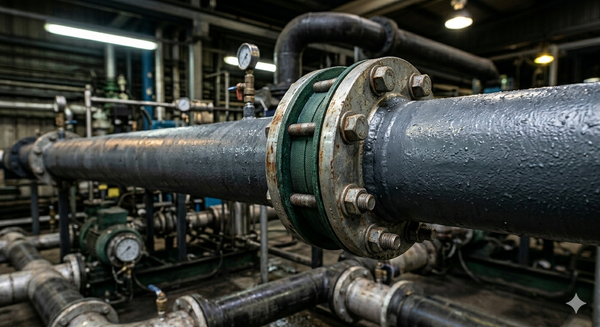

Nguyên lý hoạt động của DIN flange PN16 dựa trên cơ chế liên kết cơ khí tháo rời. Một bộ kết nối hoàn chỉnh sẽ bao gồm: hai mặt bích đối xứng + một vòng gioăng làm kín (gasket) + hệ thống bulong/đai ốc.

Khi tiến hành lắp đặt, gioăng được đặt vào giữa hai bề mặt bích. Lực siết từ các bulong sẽ ép chặt hai mặt bích lại với nhau, làm biến dạng nhẹ vòng gioăng để nó lấp đầy các khe hở tự nhiên trên bề mặt kim loại.

Vì sao chỉ số PN16 lại quan trọng?

Chỉ số này quyết định độ dày của tấm bích và số lượng bulong cần thiết. Một mặt bích PN16 luôn có cấu tạo chịu lực tốt hơn PN10. Nếu bạn lắp mặt bích PN10 vào hệ thống chạy áp 16 Bar, mặt bích sẽ bị biến dạng (vênh), làm hở gioăng và gây rò rỉ lưu chất ngay lập tức. Ngược lại, việc chọn đúng DIN flange PN16 đảm bảo hệ thống luôn trong trạng thái an toàn trước các xung áp lực dòng chảy.

Phân loại DIN Flange PN16 phổ biến trên thị trường

Mặt bích tiêu chuẩn DIN PN16 rất đa dạng về hình dáng và vật liệu để phù hợp với từng môi trường lưu chất khác nhau.

1. Phân loại theo kiểu dáng (Design)

• Weld Neck (Cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu rung động và tải trọng cực tốt.

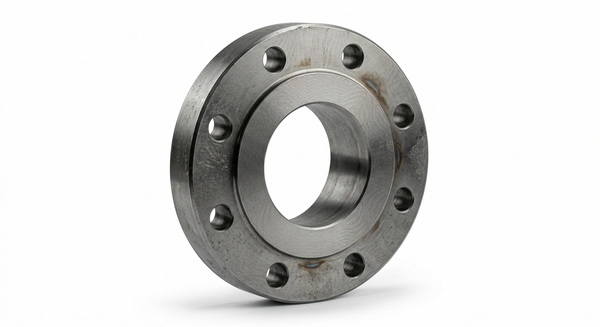

• Slip-On (Bích rỗng/Bích trượt): Ống được đút vào trong lòng bích rồi hàn cả hai mặt. Dễ lắp đặt, giá thành rẻ.

• Blind Flange (Bích mù/Bích bịt): Không có lỗ ở giữa, dùng để ngăn dòng chảy ở cuối đường ống.

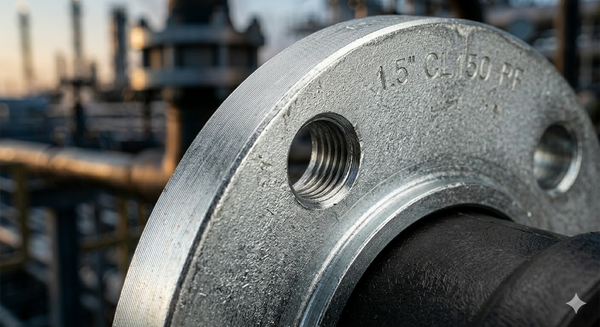

• Threaded Flange (Bích ren): Kết nối với ống bằng bước ren, dùng cho hệ thống không thể hàn hoặc khu vực dễ cháy nổ.

2. Phân loại theo vật liệu (Material)

• Thép Carbon (Steel): Thường mạ kẽm để chống gỉ, dùng cho nước sạch, PCCC, HVAC.

• Inox (Stainless Steel 304, 316): Chống ăn mòn tuyệt đối, dùng trong hóa chất, thực phẩm, nước thải.

Bảng so sánh các loại DIN PN16 chủ đạo

Thông số kỹ thuật DIN Flange PN16 bạn cần nắm vững

Sai lệch kích thước là lỗi phổ biến nhất khiến việc lắp đặt thất bại. Dưới đây là các thông số cốt lõi của DIN flange PN16 (Tham khảo tiêu chuẩn DIN 2576 hoặc DIN 2633):

Bảng kích thước tiêu chuẩn DIN PN16 (Một số size phổ biến)

Lưu ý quan trọng:

• Số lỗ bulong: Từ DN50 trở xuống thường có 4 lỗ, nhưng từ DN65 trở lên sẽ có từ 8 đến 12 lỗ tùy kích thước.

• Sai số DN: Đừng nhầm lẫn đường kính danh nghĩa (DN) với đường kính ngoài của ống. Hãy luôn kiểm tra bảng quy đổi để chọn đúng phụ kiện.

So sánh DIN PN16 với các tiêu chuẩn khác (ANSI, JIS)

Đây là phần giúp người mua tránh lãng phí ngân sách do mua nhầm tiêu chuẩn không thể lắp lẫn.

Dù cùng là đường kính DN100, nhưng khoảng cách lỗ bulong của DIN PN16 và ANSI Class 150 là khác nhau hoàn toàn. Bạn không thể lắp một chiếc van chuẩn ANSI vào một đường ống đang dùng mặt bích DIN PN16 mà không có bộ chuyển đổi.

Tại sao nên chọn DIN Flange PN16 cho hệ thống của bạn?

1. Phổ biến và đồng bộ: Vì là tiêu chuẩn quốc tế, bạn có thể dễ dàng tìm mua mặt bích này ở bất kỳ đâu trên thế giới.

2. Khả năng chịu áp lý tưởng: PN16 là cấp áp lực "vừa đủ" cho hầu hết các hệ thống công nghiệp nhẹ, dân dụng và trung áp, giúp tối ưu chi phí (không cần mua loại áp lực quá cao gây lãng phí).

3. Độ dày an toàn: So với các loại mặt bích giá rẻ không rõ nguồn gốc, DIN flange PN16 chuẩn luôn có độ dày và chất lượng phôi thép đảm bảo, giúp ngăn chặn tình trạng nứt vỡ dưới tác động của nhiệt độ và áp suất.

Đây là lựa chọn "vàng" cho các hệ thống HVAC nhà cao tầng, trạm bơm nước sạch và các nhà máy sản xuất công nghiệp nhẹ.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào cần dùng DIN Flange PN16?

• Hệ thống PCCC: Kết nối trụ cứu hỏa, tủ chữa cháy và các đường ống nhánh.

• Xử lý nước: Kết nối các máy bơm ly tâm, van cổng, van một chiều trong nhà máy cấp nước.

• Công nghiệp hóa chất: Sử dụng phiên bản inox PN16 để dẫn các dung dịch có tính ăn mòn trung bình.

Sai lầm cần tránh:

• Nhầm lẫn PN16 với PN10: Nhìn bề ngoài chúng khá giống nhau, nhưng độ dày và khả năng chịu áp của PN16 vượt trội hơn hẳn.

• Siết bulong không đều: Lỗi này chiếm 80% nguyên nhân gây rò rỉ. Nếu không siết theo hình sao, lực ép sẽ không đều, làm hỏng gioăng ngay khi vừa thử áp.

• Lắp sai hướng: Với mặt bích có cổ (Weld Neck), việc hàn không đồng tâm sẽ tạo ra ứng suất dư lớn, dễ gây nứt mối hàn sau thời gian ngắn vận hành.

Checklist cách chọn và lắp đặt DIN Flange PN16 đúng kỹ thuật

Cách chọn mặt bích:

1. [ ] Xác định DN (Đường kính ống phi bao nhiêu?).

2. [ ] Xác định PN (Áp lực hệ thống có vượt quá 16 Bar không?).

3. [ ] Chọn Vật liệu (Nước sạch dùng thép mạ kẽm, hóa chất dùng inox).

4. [ ] Kiểm tra Tiêu chuẩn (Thiết bị/van hiện có là chuẩn DIN hay chuẩn khác?).

Quy trình lắp đặt chuẩn:

1. Làm sạch: Vệ sinh bề mặt tiếp xúc, loại bỏ rỉ sét và bụi bẩn.

2. Căn chỉnh: Đảm bảo hai mặt bích song song và đồng tâm.

3. Lắp gioăng: Đặt gioăng chính xác vào giữa, không để bị lệch.

4. Siết bulong hình sao: Siết dần theo các cặp đối xứng để lực nén phân bổ đều.

5. Kiểm tra: Tiến hành thử áp thủy tĩnh ở mức 1.5 lần áp suất vận hành để đảm bảo không rò rỉ.

FAQ: Câu hỏi thường gặp về DIN Flange PN16

1. PN16 chịu áp lực bao nhiêu kg/cm2?

PN16 chịu được áp lực danh định là $16 kg/cm^2$. Tuy nhiên, áp suất thử nghiệm tại nhà máy thường cao hơn (khoảng $24 kg/cm^2$) để đảm bảo an toàn.

2. Có thể dùng DIN PN16 thay cho ANSI Class 150 không?

Không thể lắp lẫn trực tiếp vì khoảng cách tâm lỗ bulong và số lượng lỗ khác nhau. Bạn cần dùng mặt bích chuyển đổi nếu muốn kết nối hai tiêu chuẩn này.

3. Nên chọn mặt bích thép hay inox?

Nếu hệ thống dẫn nước sinh hoạt hoặc PCCC, mặt bích thép mạ kẽm là đủ. Nếu dẫn thực phẩm, dược phẩm hoặc hóa chất, bắt buộc phải dùng inox 304/316 để tránh ô nhiễm và ăn mòn.

4. Có cần dùng gioăng cao su cho mặt bích PN16 không?

Bắt buộc phải có gioăng (cao su, chì hoặc teflon). Nếu không có gioăng, bề mặt kim loại dù phẳng đến đâu vẫn sẽ có khe hở gây rò rỉ dưới áp suất 16 Bar.

Kết luận

DIN flange PN16 là một "mắt xích" quan trọng giúp hệ thống đường ống vận hành ổn định và an toàn. Việc hiểu rõ các thông số kỹ thuật và phân loại sẽ giúp bạn tránh được những sai sót tốn kém và đảm bảo tính thẩm mỹ, bền vững cho công trình.
