DIN PN16 Flange Là Gì? Hướng Dẫn Chọn Mặt Bích Chuẩn Kỹ Thuật Chống Rò Rỉ
Bạn đang tiến hành lắp đặt hệ thống đường ống công nghiệp và trên bản vẽ yêu cầu sử dụng mặt bích DIN PN16. Bạn nhanh chóng đặt hàng, nhưng khi đưa vào thực tế, một kịch bản "dở khóc dở cười" xảy ra: các lỗ bulong không hề khớp với thiết bị hiện có, hoặc nghiêm trọng hơn, hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ áp suất dù bạn đã siết rất chặt.
Tình huống này cực kỳ phổ biến trong ngành cơ điện và xây dựng. Nguyên nhân cốt lõi thường bắt nguồn từ việc nhầm lẫn tiêu chuẩn DIN với JIS hay ANSI, hoặc người mua không hiểu rõ bản chất của ký hiệu PN16. Nhiều người chỉ quan tâm đến kích thước ống (DN) mà quên mất rằng mỗi tiêu chuẩn áp lực khác nhau sẽ quy định một cấu trúc lỗ bulong và độ dày mặt bích khác nhau.
Việc chọn sai tiêu chuẩn mặt bích không chỉ gây lãng phí chi phí đổi trả và làm chậm tiến độ dự án, mà còn là mầm mống cho những tai nạn rò rỉ áp suất cao cực kỳ nguy hiểm. Trong bài viết này, dưới góc độ chuyên gia kỹ thuật, chúng tôi sẽ phân tích sâu về DIN PN16 flange để bạn có cái nhìn chuẩn xác nhất trước khi quyết định mua hàng.

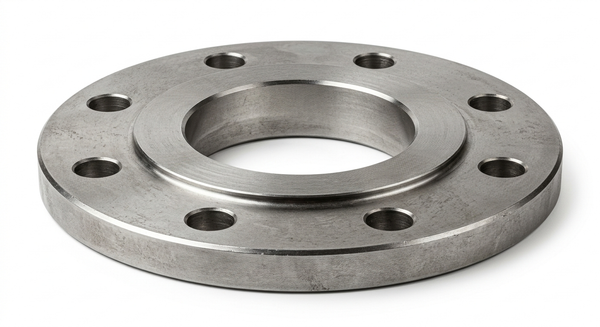

1. Kiến Thức Nền Tảng: Giải Mã Ký Hiệu DIN PN16 Flange
Để hiểu tại sao loại mặt bích này lại phổ biến, chúng ta cần bóc tách các thành phần cấu thành nên tên gọi của nó.
1.1. DIN là gì?
DIN là viết tắt của Deutsches Institut für Normung (Viện Tiêu chuẩn Đức). Đây là một trong những hệ tiêu chuẩn kỹ thuật khắt khe và uy tín nhất thế giới. Khi một mặt bích được đóng dấu DIN, điều đó đảm bảo rằng kích thước đường kính, vòng lỗ bulong và độ nhẵn bề mặt của nó tuân thủ chính xác các thông số kỹ thuật của Đức.
1.2. PN16 nghĩa là gì?
Ký hiệu PN là viết tắt của Pressure Nominal (Áp suất danh nghĩa). Con số đi kèm phía sau biểu thị áp lực làm việc tối đa mà mặt bích có thể chịu được ở nhiệt độ tiêu chuẩn.
PN16 = 16 Bar: Điều này có nghĩa là mặt bích DIN PN16 được thiết kế để vận hành ổn định trong các hệ thống có áp suất lên đến khoảng 16 kg/cm².
1.3. Bản chất vận hành
Về mặt vật lý, mặt bích hoạt động dựa trên sự kết hợp giữa Hệ bulong + Gioăng (Gasket) để tạo ra một mối nối kín khít. Tiêu chuẩn PN16 quy định rất rõ về độ dày của mặt bích (để không bị cong vênh dưới áp lực) và khả năng chịu tải của các lỗ bulong. Bản chất của việc tuân thủ tiêu chuẩn giúp các thiết bị (van, bơm, ống) từ những nhà sản xuất khác nhau có thể lắp ghép vừa vặn và an toàn tuyệt đối.
2. Phân Tích Chuyên Sâu: Các Loại Mặt Bích DIN PN16 Phổ Biến
Tùy vào ứng dụng và vị trí lắp đặt, DIN PN16 flange được chia thành nhiều kiểu dáng kỹ thuật khác nhau. Việc chọn đúng kiểu sẽ giúp tối ưu hóa khả năng vận hành của hệ thống.
2.1. Phân loại theo cấu tạo
Mặt bích trơn (Slip-on Flange): Đây là loại phổ biến nhất vì dễ lắp đặt. Ống được lồng vào bên trong mặt bích và hàn cả mặt trong lẫn mặt ngoài. Nó phù hợp cho các ứng dụng áp lực trung bình.
Mặt bích hàn cổ (Weld Neck Flange): Được thiết kế với một phần cổ dài để hàn đối đầu với ống. Insight chuyên gia: Đây là loại có khả năng chịu áp lực và độ rung chấn tốt nhất trong các dòng PN16, thường dùng cho các vị trí quan trọng gần máy bơm hoặc van chính.
Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc chờ sẵn cho việc mở rộng hệ thống sau này.
Mặt bích ren (Threaded Flange): Sử dụng ren để kết nối với ống, không cần hàn. Thường dùng trong môi trường dễ cháy nổ hoặc các hệ thống áp lực thấp.

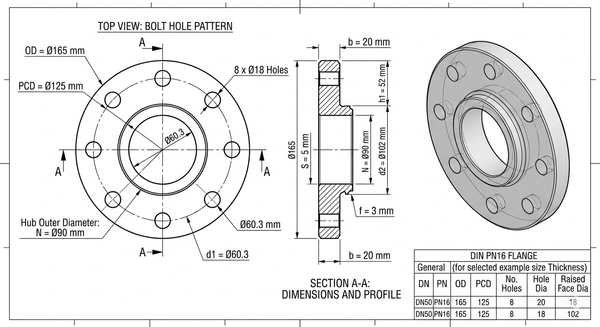

2.2. Các thông số kỹ thuật "sống còn"
Nếu bạn sai một trong các thông số sau, mặt bích sẽ trở thành phế phẩm:
Kích thước danh nghĩa (DN): Từ DN10 cho đến DN1000+.
Số lỗ bulong: Phụ thuộc vào kích thước DN. Ví dụ, DN50 PN16 thường có 4 lỗ, nhưng DN200 PN16 phải có 12 lỗ.
PCD (Pitch Circle Diameter): Đây là đường kính của vòng tròn đi qua tâm các lỗ bulong. Nếu PCD sai dù chỉ 1mm, bạn sẽ không thể xỏ bulong qua.
Độ dày Flange: Ảnh hưởng trực tiếp đến khả năng chống biến dạng dưới áp lực 16 bar.

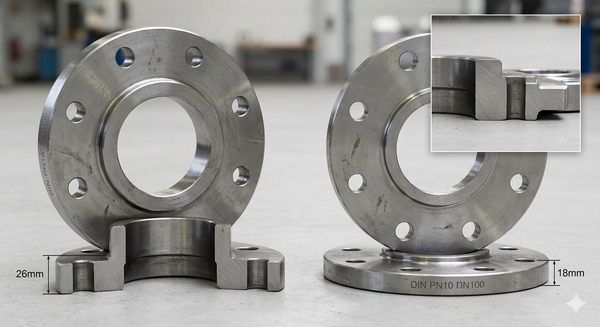

3. So Sánh DIN PN16 Với PN10, JIS Và ANSI
Một trong những sai lầm chết người là cho rằng các loại mặt bích có thể dùng lẫn cho nhau. Hãy xem bảng so sánh dưới đây:
| Tiêu chuẩn | Áp lực (Bar) | Sự khác biệt cốt lõi | Khả năng lắp chung |
| DIN PN10 | 10 Bar | Mỏng hơn PN16, PCD đôi khi giống PN16 ở kích thước nhỏ. | Có thể lắp chung ở DN nhỏ (< DN200). |
| DIN PN16 | 16 Bar | Dày hơn, chịu áp cao hơn PN10. | Chuẩn mực cho hệ thống PCCC, HVAC. |
| JIS 10K | ~10 Bar | Tiêu chuẩn Nhật Bản. PCD và số lỗ bulong khác hoàn toàn DIN. | KHÔNG KHỚP |
| ANSI 150 | ~150 Psi | Tiêu chuẩn Mỹ. Kích thước inch, PCD khác DIN. | KHÔNG KHỚP |

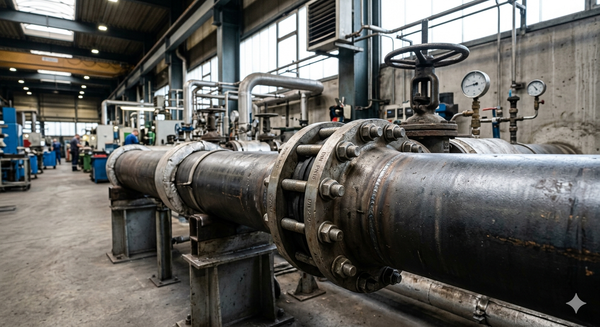

4. Ứng Dụng Thực Tế: Khi Nào Bạn Cần DIN PN16?
Nhờ khả năng chịu áp lực ở mức khá (16 bar), mặt bích DIN PN16 là "xương sống" cho nhiều công trình hiện đại:
Hệ thống cấp nước tòa nhà: Các trục đứng nước sạch yêu cầu áp lực cao để đẩy nước lên các tầng cao.
Hệ thống HVAC: Đường ống chiller dẫn nước lạnh tuần hoàn trong các trung tâm thương mại.
Công nghiệp nặng: Các nhà máy hóa chất, xử lý nước thải yêu cầu sự bền bỉ của inox hoặc thép chịu lực.
Hệ thống PCCC: Đây là ứng dụng bắt buộc vì khi có hỏa hoạn, áp lực nước đẩy qua mặt bích là cực lớn.
Sai lầm thường gặp:
Nhầm lẫn giữa PN10 và PN16 ở các DN lớn (từ DN200 trở lên PCD và số lỗ bắt đầu khác nhau).
Trộn lẫn thiết bị tiêu chuẩn Nhật (JIS) với mặt bích tiêu chuẩn Đức (DIN).
Quên kiểm tra kích thước bulong đi kèm (Flange PN16 thường dùng bulong lớn hơn PN10).
5. Hướng Dẫn Checklist Chọn DIN PN16 Flange Chuẩn 100%
Để đảm bảo không mua sai hàng, hãy tuân thủ checklist của chuyên gia sau đây:
5.1. Quy trình 3 bước chọn hàng
Xác định Đường kính (DN) và Áp lực (PN): Đảm bảo trên thiết bị (van/bơm) cũng ghi đúng thông số PN16.
Kiểm tra PCD và Số lỗ: Tra bảng kích thước chuẩn DIN PN16 để đối chiếu thực tế. Đừng chỉ tin vào lời tư vấn của người bán nếu họ không cung cấp bản vẽ.
Lựa chọn vật liệu:
Thép (Carbon Steel): Dùng cho nước, dầu, khí thông thường.
Inox (Stainless Steel 304/316): Dùng cho hóa chất, thực phẩm, y tế.
Nhựa (UPVC/HDPE): Dùng cho hệ thống nhẹ, chống ăn mòn nhưng áp lực thực tế thường thấp hơn 16 bar.
5.2. Lưu ý khi lắp đặt
Không dùng PN10 cho áp lực thực tế 16 bar: Mặt bích sẽ bị biến dạng (vênh) gây rò rỉ gioăng.
Luôn đo thực tế: Nếu bạn mua mặt bích để thay thế cho một hệ thống cũ, hãy dùng thước kẹp đo PCD trước khi đặt hàng.
6. FAQ - Câu Hỏi Thường Gặp (Chuẩn SEO Snippet)
1. PN16 là bao nhiêu bar?
PN16 tương đương với áp suất danh nghĩa là 16 bar (khoảng 16kg/cm² hoặc 232 psi). Đây là mức áp suất phổ biến trong các công trình dân dụng và công nghiệp.
2. DIN PN16 có thay thế được cho mặt bích PN10 không?
Có thể. Vì PN16 có khả năng chịu áp lực cao hơn PN10. Tuy nhiên, bạn cần kiểm tra lại PCD (vòng lỗ bulong) vì ở một số kích thước lớn, PN10 và PN16 có số lỗ và PCD khác nhau.
3. Mặt bích DIN PN16 có lắp vừa van chuẩn JIS 10K không?
Không. Kích thước lỗ bulong và khoảng cách tâm lỗ của tiêu chuẩn Đức (DIN) và Nhật (JIS) khác nhau hoàn toàn. Bạn không nên cố gắng lắp chung vì sẽ gây rò rỉ.
4. Sai tiêu chuẩn mặt bích có nguy hiểm không?
Cực kỳ nguy hiểm. Nó gây rò rỉ lưu chất (nước nóng, hóa chất) hoặc thậm chí vỡ tung mối nối khi áp suất hệ thống tăng cao, gây mất an toàn cho người vận hành.
5. Nên chọn mặt bích PN16 bằng thép hay inox?
Tùy vào lưu chất. Với nước sạch thông thường, thép mạ kẽm là đủ để tối ưu chi phí. Với nước thải, hóa chất hoặc thực phẩm, inox là lựa chọn bắt buộc để chống ăn mòn.
Chiến lược cho hệ thống của bạn:
Sai tiêu chuẩn mặt bích là nguyên nhân hàng đầu gây ra các sự cố rò rỉ và hỏng hóc hệ thống ngay trong ngày đầu vận hành. Đừng để một chi tiết nhỏ phá hỏng cả một công trình lớn.
