DN200 PN16 Flange Dimensions: Thông số kỹ thuật và hướng dẫn tra cứu chuẩn xác
Vì sao cần tra đúng DN200 PN16 flange dimensions?
Trong quá trình thiết kế và thi công các hệ thống đường ống công nghiệp như cấp thoát nước, HVAC, phòng cháy chữa cháy (PCCC), hay các nhà máy dầu khí và hóa chất, việc nắm vững thông số DN200 PN16 flange dimensions là yếu tố then chốt để đảm bảo tính an toàn và hiệu quả vận hành. DN200 PN16 hiện là một trong những quy cách mặt bích phổ biến nhất, đóng vai trò kết nối quan trọng giữa các đoạn ống và thiết bị công suất lớn.
Thực tế cho thấy, việc chọn sai kích thước mặt bích thường dẫn đến những hệ quả nghiêm trọng: các lỗ bu lông bị lệch không thể kết nối, gioăng làm kín (gasket) không khớp gây rò rỉ áp lực, hoặc nghiêm trọng hơn là phải tạm dừng thi công để thay thế vật tư, gây chậm tiến độ và lãng phí ngân sách.
Người dùng khi tìm kiếm thông số thường gặp phải các băn khoăn như: DN200 thực tế tương ứng với kích thước bao nhiêu mm? Cấp áp lực PN16 có chịu tải được hệ thống hiện tại không? Khoảng cách tâm lỗ bu lông (PCD) chuẩn là bao nhiêu để không bị lắp lệch? Và liệu tiêu chuẩn BS4504 có khác biệt gì so với DIN hay EN 1092-1 hay không? Bài viết chuyên sâu này sẽ giúp bạn tra cứu chính xác các thông số kỹ thuật, hiểu rõ các tiêu chuẩn hiện hành và tránh được những sai sót phổ biến trong lắp đặt.
Kiến thức nền: DN200 PN16 Flange là gì?
Khái niệm cơ bản

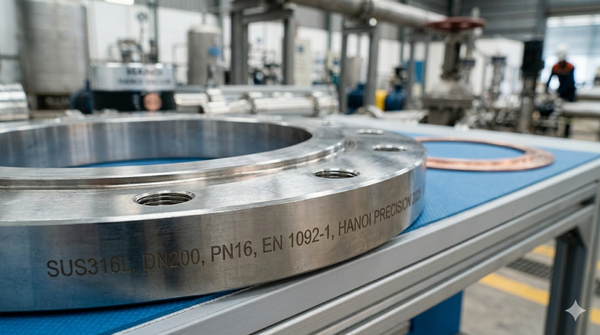

Mặt bích DN200 PN16 là một phụ kiện cơ khí có kích thước danh nghĩa (Diameter Nominal) là DN200 và được thiết kế để vận hành dưới mức áp suất danh nghĩa (Pressure Nominal) là PN16. Đây là linh kiện không thể thiếu dùng để liên kết các đoạn đường ống, van công nghiệp, máy bơm và các thiết bị áp lực khác thành một hệ thống kín hoàn chỉnh.
Ý nghĩa của ký hiệu DN200
Trong ngành nước và ống thép, DN (Diameter Nominal) là chỉ số đường kính danh nghĩa của đường ống. Cần lưu ý rằng DN không phải là kích thước đo thực tế của đường kính ngoài hay đường kính trong, mà là con số tham chiếu. Đối với DN200, nó tương đương với kích thước ống khoảng 200 mm (hoặc 8 inch theo hệ NPS), giúp các kỹ sư dễ dàng lựa chọn phụ kiện đồng bộ.
Giải thích cấp áp lực PN16
.Với mức áp lực này, mặt bích DN200 PN16 hoàn toàn phù hợp cho các hệ thống áp lực trung bình, phổ biến trong hạ tầng đô thị và các nhà máy sản xuất công nghiệp nhẹ đến trung bình.
Nguyên lý làm kín (Sealing) của mặt bích
Mặt bích tạo ra kết nối kín thông qua sự kết hợp của ba thành phần: hệ thống bu lông, gioăng làm kín và lực siết cơ học. Khi các bu lông được siết chặt đối xứng, chúng ép gioăng nằm giữa hai bề mặt mặt bích, tạo ra một rào cản ngăn chặn sự rò rỉ lưu chất. Thiết kế này không chỉ giúp chống rò rỉ hiệu quả mà còn cho phép việc tháo lắp, bảo trì thiết bị trở nên thuận tiện và nhanh chóng hơn so với phương pháp hàn trực tiếp.
Phân tích chuyên sâu: DN200 PN16 Flange Dimensions tiêu chuẩn

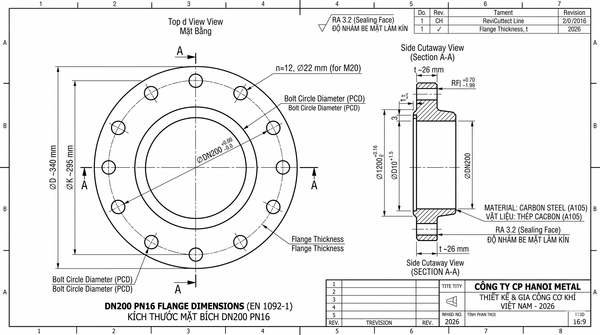

Bảng tra thông số kỹ thuật quan trọng
Dưới đây là các thông số kích thước cơ bản của mặt bích DN200 PN16. Các giá trị này đóng vai trò quyết định trong việc lựa chọn bu lông và gia công đường ống.
| Thông số | Giá trị tham khảo (chuẩn PN16) |
| Đường kính danh nghĩa (DN) | 200 |
| Đường kính ngoài (OD) | ~340 mm |
| Đường kính tâm lỗ bu lông (PCD) | ~295 mm |
| Số lượng lỗ bu lông | 12 lỗ |
| Kích thước bu lông (Bolt Size) | M20 |
| Độ dày mặt bích (Thickness) | ~26 mm |
(Lưu ý: Các thông số trên có thể thay đổi nhẹ tùy theo tiêu chuẩn cụ thể như DIN, BS hoặc EN 1092-1, nhưng số lượng lỗ bu lông 12 lỗ là đặc điểm nhận dạng quan trọng của hệ PN16 so với hệ PN10 chỉ có 8 lỗ).
Các tiêu chuẩn phổ biến đang lưu hành
Hiện nay, mặt bích DN200 PN16 thường được sản xuất dựa trên ba bộ tiêu chuẩn chính:
EN 1092-1: Đây là tiêu chuẩn châu Âu hiện đại và phổ biến nhất, thay thế cho nhiều tiêu chuẩn cũ tại Việt Nam.
BS4504: Tiêu chuẩn Anh, thường thấy trong các bản vẽ kỹ thuật có yếu tố lịch sử hoặc các công trình sử dụng thiết bị chuẩn UK.
DIN PN16: Tiêu chuẩn Đức. Mặc dù đã có các tiêu chuẩn mới thay thế, nhưng mã DIN vẫn được nhiều nhà thầu và đơn vị sản xuất tại Việt Nam sử dụng làm hệ quy chiếu.
Phân loại mặt bích DN200 PN16 theo kiểu dáng
Slip On Flange (SO): Mặt bích rỗng, trượt trên ống rồi hàn. Ưu điểm là dễ điều chỉnh tâm và giá thành kinh tế.
Weld Neck Flange (WN): Mặt bích có cổ dài để hàn đối đầu. Loại này chịu áp lực và chống rung động cực tốt, phù hợp cho hệ thống máy bơm công suất lớn.
Blind Flange (Mặt bích mù): Không có lỗ rỗng ở giữa, dùng để bịt kín cuối đường ống hoặc đầu chờ thiết bị.
Threaded Flange: Sử dụng kết nối ren, không cần hàn, phù hợp cho các khu vực hạn chế cháy nổ hoặc vật liệu ống đặc biệt.
Ứng dụng thực tế và những sai lầm thường gặp

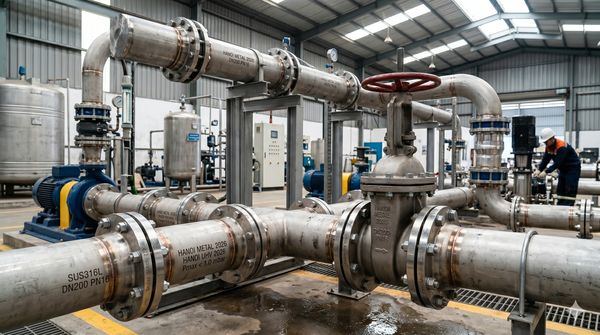

Hệ thống sử dụng mặt bích DN200 PN16
Với đường kính lớn 200mm, loại mặt bích này là lựa chọn hàng đầu cho:
Hệ thống cấp nước sạch công nghiệp và xử lý nước thải đô thị.
Hệ thống làm lạnh chiller trong HVAC và các đường ống cứu hỏa PCCC.
Dây chuyền sản xuất tại các nhà máy dầu khí, hóa chất và chế biến thực phẩm.
Khi nào nên dùng PN16? Bạn nên chọn PN16 khi áp lực làm việc của hệ thống dao động trong khoảng 10-15 bar. Đối với các hệ thống dân dụng áp thấp, PN10 có thể là giải pháp tiết kiệm, nhưng với các hệ thống công nghiệp phổ thông, PN16 đảm bảo độ bền và hệ số an toàn cao hơn.
Sai lầm kinh điển trong lựa chọn và lắp đặt
Nhầm lẫn giữa DN và đường kính đo thực tế: DN200 không có nghĩa là đường kính ngoài của ống là 200mm. Việc đo thước tay rồi so sánh trực tiếp thường dẫn đến mua sai vật tư.
Không kiểm tra kỹ PCD (Tâm lỗ bu lông): Đây là sai lầm nguy hiểm nhất. Một mặt bích PN10 DN200 chỉ có 8 lỗ, trong khi PN16 có 12 lỗ. Nếu không kiểm tra PCD, bạn sẽ không thể bắt bu lông vào van hoặc máy bơm.
Nhầm lẫn PN16 với ANSI Class 150: Dù cùng kích thước ống 8 inch, nhưng chuẩn ANSI của Mỹ và chuẩn PN của châu Âu có thông số PCD và số lỗ bu lông hoàn toàn khác nhau, không thể lắp lẫn.
Hướng dẫn lựa chọn và lắp đặt kỹ thuật chuẩn xác
Checklist trước khi mua mặt bích
Để đảm bảo chọn đúng DN200 PN16 flange dimensions, bạn cần kiểm tra 5 yếu tố:
[ ] Xác định rõ tiêu chuẩn cần dùng (EN 1092-1, DIN hay BS)?
[ ] Kiểm tra đường kính tâm lỗ bu lông (PCD) và số lượng lỗ (phải là 12 lỗ).
[ ] Chọn vật liệu phù hợp (Inox 304/316 cho hóa chất, thép A105 cho nước sạch).
[ ] Xác nhận độ dày mặt bích để chuẩn bị bu lông có chiều dài tương ứng.
[ ] Kiểm tra bề mặt làm kín (phẳng hoàn toàn hay có gờ - RF).
Quy trình lắp đặt 4 bước chuyên gia
Kiểm tra gioăng (Gasket): Đảm bảo gioăng không bị rách, nứt và sạch bụi bẩn trước khi đặt vào giữa hai mặt bích.
Căn chỉnh (Align): Sử dụng các dụng cụ hỗ trợ để tâm hai mặt bích đồng trục, tránh việc siết cưỡng ép gây lệch tâm.
Siết bu lông đối xứng: Siết bu lông theo sơ đồ đối xứng (hình sao) để lực ép dàn đều lên bề mặt gioăng, ngăn chặn việc vênh mặt bích gây rò rỉ.
Leak test: Sau khi lắp đặt hoàn thiện, thực hiện thử áp hệ thống ở mức 1.5 lần áp suất vận hành để kiểm tra độ kín của các mối nối.
FAQ – Giải đáp thắc mắc về DN200 PN16 Flange
DN200 PN16 flange dimensions cụ thể là bao nhiêu?
Thông thường, mặt bích này có đường kính ngoài (OD) khoảng 340 mm, đường kính tâm lỗ (PCD) 295 mm với 12 lỗ bu lông cỡ M20.
Mặt bích PN16 có dùng cho hệ thống nước nóng được không?
Hoàn toàn được, với điều kiện vật liệu mặt bích và gioăng làm kín phải chịu được nhiệt độ của nước. Thường các dòng thép Carbon hoặc Inox 304/316 đều đáp ứng tốt yêu cầu này.
Làm sao phân biệt nhanh mặt bích PN16 và PN10 cùng size DN200?

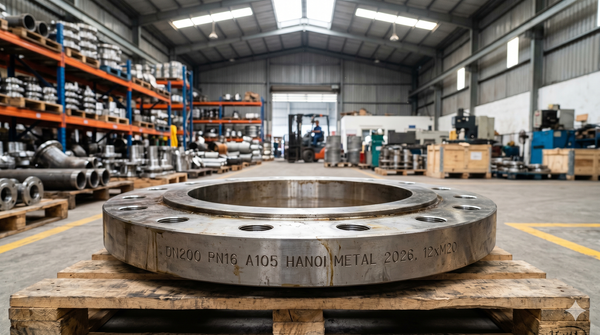

Cách nhanh nhất là đếm số lỗ bu lông. Mặt bích DN200 PN16 có 12 lỗ, trong khi PN10 chỉ có 8 lỗ. Tuyệt đối không được lắp lẫn hai loại này.
Kết luận:
Việc nắm vững thông số DN200 PN16 flange dimensions không chỉ giúp bạn mua sắm vật tư chính xác mà còn đảm bảo an toàn tuyệt đối cho hệ thống đường ống. Luôn ưu tiên tra cứu theo tiêu chuẩn EN 1092-1 hiện đại để có được số liệu cập nhật nhất.
