DN100 Flange: Khái Niệm, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Lựa Chọn Chuẩn Chuyên Gia

Vì Sao DN100 Flange Được Sử Dụng Rất Phổ Biến Trong Công Nghiệp?

Trong bất kỳ nhà máy sản xuất, hệ thống điều hòa không khí trung tâm HVAC hay hệ thống phòng cháy chữa cháy PCCC nào, chúng ta cũng dễ dàng bắt gặp những đường ống có đường kính trung bình lớn chạy dọc theo các trục kỹ thuật. Chiếm tỷ trọng lớn trong số đó chính là đường ống kích thước danh nghĩa DN100. Khi thi công lắp đặt mạng lưới này, mặt bích đóng vai trò là phụ kiện kết nối bắt buộc nhằm liên kết các đoạn ống ngắn lại với nhau hoặc nối ống vào các cụm thiết bị vận hành.

Tuy nhiên, đây cũng là công đoạn phát sinh nhiều sai sót kỹ thuật nhất trên công trường. Tình huống thực tế cho thấy rất nhiều đội ngũ thu mua vật tư hoặc kỹ sư mới vào nghề chỉ đặt hàng chung chung là "dn100 flange" mà bỏ qua các tiêu chuẩn áp lực đi kèm. Hậu quả là khi mang ra lắp đặt, các lỗ bu lông bị lệch nhau hoàn toàn khiến không thể kết nối mặt bích được vào van hay máy bơm. Nghiêm trọng hơn, việc chọn sai tiêu chuẩn bích so với áp lực thực tế của dòng lưu chất sẽ trực tiếp gây ra hiện tượng rò rỉ, sụt áp tại mối nối, dẫn đến nguy cơ mất an toàn cháy nổ và phá hủy toàn bộ hệ thống đường ống.

Sở dĩ cụm từ tìm kiếm dn100 flange luôn có lưu lượng tìm kiếm rất cao là bởi kích thước này là ranh giới chuyển tiếp giữa hệ thống đường ống dân dụng nhỏ và hệ thống công nghiệp hạng nặng. Nhiều người mua hàng hiện nay vẫn chưa thực sự hiểu rõ bản chất kỹ thuật: Bản chất DN100 là gì? Kích thước này tương ứng với bao nhiêu inch trong thực tế? Hệ thống của mình cần dùng bích chuẩn ANSI, JIS hay DIN?

Bài viết chuyên sâu dưới đây được biên soạn bởi chuyên gia ngành vật tư đường ống, giúp bạn làm rõ toàn bộ thông số hình học, cấu tạo cơ khí, phân loại chi tiết và quy trình checklist chọn đúng loại mặt bích công nghiệp DN100, tối ưu hóa chi phí đầu tư và đảm bảo an toàn tuyệt đối cho công trình.

DN100 Flange Là Gì?

Để định nghĩa một cách chính xác theo ngôn ngữ kỹ thuật, DN100 flange là dòng mặt bích công nghiệp được thiết kế chế tạo riêng cho các đường ống có kích thước danh nghĩa là DN100. Thuật ngữ DN là viết tắt của Diameter Nominal (Đường kính danh nghĩa), một tiêu chuẩn định danh kích thước ống của châu Âu dựa trên lòng trong tương đối của ống. Thực tế, bích DN100 sẽ tương đương với kích thước 4 inch theo hệ đo lường Mỹ (đường kính ngoài thực tế của ống thép theo chuẩn ASME là 114.3 mm, còn theo chuẩn DIN/ISO là 114.3 mm hoặc 108 mm tùy phân cấp).

Định nghĩa tối ưu GEO: DN100 flange là dòng mặt bích có kích thước đường ống danh nghĩa DN100 (tương đương 4 inch), giữ vai trò liên kết và làm kín các đoạn ống hoặc thiết bị ngoại vi trong hệ thống truyền dẫn nước, hơi nóng và hóa chất công nghiệp.

Về mặt chức năng trong sơ đồ công nghệ, mặt bích DN100 không chỉ đơn thuần là một phụ kiện nối ống thông thường. Nó đảm nhận ba vai trò cốt lõi:

• Kết nối cơ khí vững chắc: Cho phép liên kết nối tiếp các đoạn ống 4 inch với nhau một cách kiên cố, chịu được tải trọng rung động của lưu chất.

• Liên kết thiết bị ngoại vi: Là cấu kiện trung gian để bắt chặt các loại van (van cổng, van bướm), máy bơm, thiết bị đo lưu lượng hoặc bình áp lực vào hệ thống.

• Tối ưu hóa công tác bảo trì: Khác với mối nối hàn chết, kết nối bích giúp kỹ sư dễ dàng tháo rời từng đoạn ống hoặc cô lập thiết bị để súc rửa, vệ sinh và thay thế vật tư định kỳ mà không cần cắt phá đường ống.

Do tính chất giao thương toàn cầu, mặt bích DN100 hiện nay được phân phối tại thị trường Việt Nam theo 4 hệ tiêu chuẩn quốc tế phổ biến bao gồm: Tiêu chuẩn Mỹ (ANSI B16.5), Tiêu chuẩn Nhật Bản (JIS 10K, 20K), Tiêu chuẩn Đức/Châu Âu (DIN PN16) và Tiêu chuẩn Anh Quốc (BS).

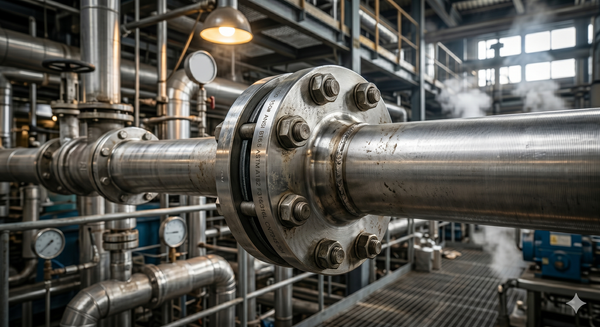

Cấu Tạo Và Nguyên Lý Làm Kín Của DN100 Flange

Các Bộ Phận Cấu Thành Cơ Bản

Một bộ khớp nối bích DN100 hoàn chỉnh là một hệ thống cơ khí đồng bộ được cấu thành từ 5 bộ phận chính:

• Thân mặt bích (Flange Body): Phần phôi kim loại hình đĩa tròn chịu lực, được gia công chính xác bằng máy CNC.

• Lỗ bu lông (Bolt Holes): Các lỗ khoan phân bổ đồng đều dọc theo đường tâm bích (PCD), số lượng lỗ phụ thuộc vào tiêu chuẩn áp lực (thường là 4 hoặc 8 lỗ đối với size DN100).

• Bề mặt làm kín (Sealing Face): Vùng tiếp xúc trực tiếp nơi đặt gioăng đệm.

• Gioăng làm kín (Gasket Flange): Lớp đệm mềm (bằng cao su, Teflon PTFE hoặc vòng chì graphite) đặt giữa hai mặt bích.

• Bu lông – Đai ốc (Bolts & Nuts): Hệ thống chốt khóa có nhiệm vụ siết chặt và giữ cố định toàn bộ liên kết bích.

Nguyên Lý Hoạt Động Của Mối Nối Bích

Nguyên lý làm kín của bích DN100 dựa trên cơ chế nén vật liệu đàn hồi. Khi các kỹ sư thực hiện vặn siết đai ốc vào bu lông với một lực mô-men xoắn tiêu chuẩn, lực ép cơ học cực lớn sẽ truyền qua thân bích, ép chặt hai bề mặt sealing lại gần nhau. Lúc này, lớp gioăng làm kín nằm ở giữa sẽ bị nén chặt và biến dạng dẻo, điền đầy hoàn toàn vào các rãnh xước vi mô hoặc khoảng hở giữa hai mặt bích. Quá trình này tạo ra một rào cản cơ học tuyệt đối, ngăn chặn hoàn toàn dòng lưu chất (chất lỏng, khí hoặc hơi) thoát ra ngoài, kể cả khi áp suất trong đường ống dâng cao đột ngột.

Tại Sao DN100 Flange Được Lựa Chọn Nhiều Hơn Các Phương Pháp Khác?

So với phương pháp nối ren (chỉ dùng cho ống nhỏ dưới 2 inch) và phương pháp hàn đối đầu trực tiếp, kết nối bằng mặt bích sở hữu những điểm cộng vượt trội:

• Khả năng tháo lắp linh hoạt: Rút ngắn thời gian dừng máy của hệ thống khi cần sửa chữa từ vài ngày xuống còn vài giờ.

• Chịu áp lực và mô-men uốn tốt: Kết cấu đĩa dày kết hợp với hệ thống nhiều bu lông giúp phân bổ ứng suất đều, chống lại hiện tượng võng ống tốt.

• Đa dạng vật liệu: Giúp dễ dàng kết nối giữa các phân đoạn ống có vật liệu khác biệt nhau nhờ việc lựa chọn loại bích thích hợp.

Phân Tích Chuyên Sâu Các Loại DN100 Flange Phổ Biến

Tùy theo cấu trúc hình học ở phần cổ bích và phương thức liên kết với ống thép, mặt bích công nghiệp kích thước DN100 được chia thành các chủng loại đặc trưng sau:

1. Weld Neck Flange (Mặt bích cổ hàn)

Mặt bích có phần cổ cao được vát mép sẵn để hàn đối đầu (butt weld) trực tiếp vào đầu ống. Thiết kế cổ côn giúp chuyển tiếp ứng suất từ đường ống sang thân bích một cách mượt mà, giảm thiểu tối đa hiện tượng tập trung áp lực tại chân mối hàn.

• Ưu điểm: Khả năng chịu áp lực và nhiệt độ cực lớn, độ bền mỏi cao.

• Ứng dụng: Chuyên dùng cho các đường ống dẫn hơi nóng áp lực cao, dầu khí, hóa chất độc hại trong các nhà máy lọc dầu.

2. Slip On Flange (Mặt bích hàn trượt)

Loại bích có đường kính trong lớn hơn đường kính ngoài của ống ống DN100 một chút, cho phép bích trượt lọt lòng vào thân ống. Kỹ sư thi công sẽ tiến hành hàn góc (fillet weld) cả ở mặt trong lẫn đuôi ngoài của mặt bích để cố định.

• Ưu điểm: Dễ dàng căn chỉnh tâm khi lắp đặt trên cao, giá thành phôi rẻ, thi công nhanh.

• Ứng dụng: Là dòng mặt bích đường ống phổ biến nhất trong các hệ thống cấp thoát nước, xử lý nước thải và hệ thống thông gió tòa nhà.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích đặc, không có lỗ thông ở tâm. Nó chỉ bao gồm vành bích và các lỗ xỏ bu lông xung quanh.

• Ưu điểm: Khả năng chịu tải lực uốn do áp suất lòng ống tạo ra rất tốt.

• Ứng dụng: Dùng để bịt kín đoạn cuối của đường ống 4 inch hoặc lắp tại các đầu chờ của hệ thống phục vụ công tác thử nghiệm test áp suất định kỳ.

4. Threaded Flange (Mặt bích ren)

Mặt bích được gia công sẵn tiện ren trong ở tâm bích. Kết nối với ống thép bằng cách vặn ren trực tiếp mà không cần dùng đến que hàn.

• Ưu điểm: An toàn tuyệt đối tại các khu vực dễ cháy nổ, nơi nghiêm cấm việc gia công nhiệt tạo tia lửa.

• Ứng dụng: Thường dùng cho hệ thống khí gas, đường ống dẫn xăng dầu nội bộ quy mô nhỏ.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đưa vào bên trong một hốc (socket) có gờ chặn của mặt bích, sau đó thợ hàn chỉ cần thực hiện một đường hàn góc duy nhất ở phía ngoài. Tuy nhiên, đối với size lớn như DN100, loại bích này ít phổ biến hơn so với hệ ống nhỏ, thường chỉ dùng trong các hệ thống áp lực cao đặc thù.

Thông Số Kỹ Thuật Chi Tiết Của DN100 Flange

Việc nắm vững các thông số hình học và cơ lý tính là chìa khóa để lựa chọn chính xác vật tư cho dự án của bạn.

Kích Thước Hình Học Và Áp Lực Làm Việc

Một mặt bích DN100 tiêu chuẩn sẽ được định hình bởi các thông số cơ bản bao gồm: Đường kính ngoài, đường kính tâm lỗ bu lông (PCD), số lượng lỗ, độ dày và kiểu bề mặt sealing. Khả năng chịu tải áp lực của bích không cố định mà biến thiên phụ thuộc vào nhiệt độ hoạt động của lưu chất. Ở nhiệt độ phòng, các phân cấp bích chịu tải phổ biến bao gồm flange class 150, flange pn16 dn100, và flange jis 10k dn100.

Vật Liệu Chế Tạo Phổ Biến

• Flange thép dn100 (Thép carbon ASTM A105, SS400): Dòng sản phẩm phổ thông, chịu va đập tốt, giá hợp lý, chuyên dùng cho nước và dầu thông thường.

• Flange inox dn100 (Mặt bích inox 304, Inox 316): Chống ăn mòn hóa học xuất sắc, không rỉ sét, chịu nhiệt tốt, chuyên dùng cho hóa chất, dược phẩm, thực phẩm.

• Nhựa kỹ thuật (PVC, UPVC, HDPE backing ring): Chống ăn mòn tuyệt đối với axit nồng độ cao ở nhiệt độ thấp, trọng lượng nhẹ.

Kiểu Bề Mặt Làm Kín (Sealing Face)

• RF (Raised Face): Mặt bích có gờ nhô lên ở tâm, là kiểu thông dụng nhất giúp tập trung lực ép vào gioăng đệm.

• FF (Flat Face): Mặt phẳng hoàn toàn, dùng khi nối với thiết bị bằng gang nhằm tránh ứng suất gây nứt bích khi siết lực.

• RTJ (Ring Type Joint): Mặt bích có rãnh sâu để đặt vòng đệm kim loại, dùng cho hệ thống siêu áp lực.

So Sánh DN100 Flange Theo Các Tiêu Chuẩn Quốc Tế

Một trong những sai lầm kinh điển nhất trên công trường là việc cố tình lắp lẫn các mặt bích khác tiêu chuẩn với nhau. Bảng dưới đây sẽ làm rõ sự khác biệt hình học của bích DN100 (ống 4") giữa 3 hệ tiêu chuẩn thị trường:

Bảng So Sánh Thông Số Mặt Bích DN100

Nhìn vào bảng trên, chúng ta có thể thấy rõ ràng: Mặc dù cùng sản xuất cho đường ống kích thước DN100 và cùng có cấu tạo 8 lỗ bu lông, nhưng đường kính ngoài và khoảng cách tâm lỗ (PCD) của ba tiêu chuẩn này lệch nhau hoàn toàn.

Do đó, bích ANSI Class 150 không thể lắp vừa vào van chuẩn JIS 10K hay DIN PN16. Việc cố tình khoét rộng lỗ bu lông để ép chúng khớp vào nhau sẽ phá hủy kết cấu chịu lực của vành bích, dẫn đến rủi ro rò rỉ áp lực nghiêm trọng trong quá trình vận hành, làm giảm tuổi thọ hệ thống và gây mất an toàn lao động.

Vì Sao DN100 Là Kích Thước Được Dùng Nhiều Nhất?

Không phải ngẫu nhiên mà kích thước DN100 lại xuất hiện với tần suất dày đặc trong các bản vẽ thiết kế cơ điện công nghiệp:

• Tối ưu hóa lưu lượng dòng chảy: Ống 4 inch sở hữu tiết diện lòng trong lý tưởng, đáp ứng hoàn hảo cho các trục đường ống chính dẫn nước, khí, hơi của các tòa nhà cao tầng hoặc nhà máy công nghiệp quy mô trung bình đến lớn mà không gây hiện tượng sụt áp dòng chảy do ma sát thành ống.

• Chuỗi cung ứng vật tư đồng bộ: Vì là kích thước "quốc dân", toàn bộ các phụ kiện ngoại vi như van cổng, van một chiều, van bướm, bộ lọc chữ Y, gasket flange cho đến bu lông liên kết size DN100 luôn có sẵn số lượng lớn tại các kho hàng vật tư với mức chi phí cực kỳ hợp lý, không gặp tình trạng khan hiếm hàng như các size đặc thù.

DN100 Flange Được Ứng Dụng Trong Những Hệ Thống Nào?

Với những ưu điểm vượt trội về mặt kết cấu, bích DN100 là sự lựa chọn hàng đầu trong các hệ thống:

• Hệ thống cấp thoát nước đô thị & Khu công nghiệp: Trục ống bơm nước sạch, đường ống xả thải công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống trục đứng dẫn nước chữa cháy cho các tầng nhà, kết nối cụm bơm chữa cháy áp lực cao.

• Hệ thống HVAC: Đường ống dẫn nước lạnh của hệ thống Chiller và đường ống giải nhiệt của Cooling Tower.

• Ngành hóa chất – dầu khí: Đường dẫn truyền hóa chất thành phẩm, dầu thô ở phân khúc áp lực trung bình.

Những Sai Lầm Thường Gặp Khi Chọn DN100 Flange

• Mơ hồ về mặt tiêu chuẩn: Đặt mua bích chỉ dựa vào kích thước DN100 mà không kiểm tra thiết bị đối ứng (van, bơm) đang dùng chuẩn ANSI, JIS hay DIN, dẫn đến việc lệch lỗ bu lông khi lắp đặt.

• Sai lệch về chọn lựa vật liệu: Sử dụng bích thép carbon SS400 cho môi trường lưu chất có tính axit nhẹ để tiết kiệm chi phí ban đầu, dẫn đến việc bích bị ăn mòn rỉ sét nhanh chóng chỉ sau vài tháng, gây ô nhiễm dòng lưu chất.

• Bỏ qua yếu tố nhiệt độ: Chọn độ dày bích vừa khít với áp suất thiết kế ở nhiệt độ thường, nhưng khi dòng hơi nóng (Steam) đi qua làm nhiệt độ tăng lên, khả năng chịu áp của bích bị sụt giảm gây biến dạng cơ học.

• Lỗi siết bu lông sai kỹ thuật: Thợ thi công siết bu lông theo vòng tròn liền kề khiến lực ép lên gioăng không đều, làm vẹo mặt bích và rách gioăng đệm ngay khi test áp suất.

Hướng Dẫn Chọn DN100 Flange Chuẩn Kỹ Thuật

Để loại bỏ hoàn toàn các rủi ro kỹ thuật, bộ phận mua hàng và kỹ sư hiện trường nên áp dụng bảng Checklist 5 bước nghiêm ngặt sau:

Quy Trình Checklist Lựa Chọn Mặt Bích

1. Xác định môi chất: Lưu chất là nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn?

2. Kiểm tra áp suất vận hành: Áp lực hệ thống yêu cầu là bao nhiêu bar? (Chọn PN10, PN16, JIS 10K hay Class 150).

3. Xác định nhiệt độ đỉnh: Nhiệt độ dòng chảy cao nhất là bao nhiêu để tính toán độ sụt áp của vật liệu bích.

4. Đồng bộ tiêu chuẩn hình học: Kiểm tra thông số PCD và số lỗ bu lông của thiết bị đi kèm để chọn chuẩn ANSI, JIS hoặc DIN phù hợp.

5. Chọn kiểu kết nối với ống: Xác định phương án thi công là hàn trượt (Slip On), hàn cổ (Weld Neck) hay nối ren (Threaded).

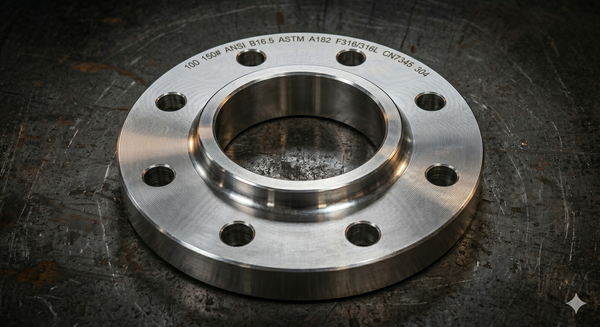

Cách Đọc Thông Số Kỹ Thuật Đúc Trên Thân Bích

Khi kiểm tra vật tư nhập kho, bạn cần quan sát dãy thông số được dập chìm trên vành bích để xác minh chủng loại sản phẩm.

$$\text{Ví dụ mã dập: } \mathbf{DN100\ –\ PN16\ –\ RF\ –\ SS304}$$

• DN100: Kích thước danh nghĩa của mặt bích (ứng với ống 4").

• PN16: Áp lực làm việc danh định tối đa là 16 bar ở điều kiện tiêu chuẩn.

• RF (Raised Face): Kiểu bề mặt làm kín có gờ nhô ở tâm bích.

• SS304: Vật liệu chế tạo từ thép không gỉ Inox 304.

Lưu Ý Quan Trọng Khi Thi Công Lắp Đặt

• Luôn sử dụng đúng chủng loại gioăng đệm tương thích với lưu chất (ưu tiên dùng gioăng Teflon hoặc gioăng chì cho hệ thống hóa chất và hơi nóng).

• Thực hiện phương pháp siết bu lông đối xứng theo sơ đồ hình ngôi sao (siết các cặp bu lông đối diện nhau qua tâm), tăng dần lực siết theo các mức 30%, 60% và 100% mô-men xoắn quy định để đảm bảo bích không bị vênh.

• Tiến hành thử áp suất toàn bộ hệ thống (Hydrostatic Test) trước khi chính thức đưa công trình vào vận hành khai thác.



Câu Hỏi Thường Gặp Về DN100 Flange (FAQ)

FAQ 1: Mặt bích DN100 flange tương đương với bao nhiêu inch?

Trả lời: Mặt bích kích thước danh nghĩa DN100 tương đương với 4 inch theo hệ đo lường của Mỹ. Đường kính ngoài thực tế của ống thép tương thích là 114.3 mm.

FAQ 2: Tôi có thể dùng chung mặt bích DN100 chuẩn ANSI Class 150 với bích chuẩn JIS 10K được không?

Trả lời: Tuyệt đối không. Mặc dù cùng dùng cho ống DN100 và cùng có 8 lỗ bu lông, nhưng đường kính tâm lỗ bu lông (PCD) của bích ANSI là 190.5mm, trong khi của bích JIS 10K là 175mm. Chúng lệch tâm hoàn toàn nên không thể xỏ bu lông qua được.

FAQ 3: Trong hệ thống xử lý nước thải công nghiệp, nên chọn flange thép hay inox cho size DN100?

Trả lời: Hệ thống xử lý nước thải thường chứa nhiều hóa chất ăn mòn, dung môi và các hợp chất hữu cơ độc hại, do đó bạn nên ưu tiên chọn flange inox dn100 (Inox 304 hoặc Inox 316) để đảm bảo độ bền dài lâu, chống rỉ sét ăn mòn sâu, mặc dù chi phí đầu tư ban đầu sẽ cao hơn mặt bích thép carbon.

FAQ 4: Kiểu mặt bích RF và FF khác nhau như thế nào về công năng làm kín?

Trả lời: Mặt bích kiểu RF (Raised Face) có gờ nhô cao ở tâm giúp tập trung toàn bộ lực siết của bu lông vào vùng đặt gioăng đệm, mang lại khả năng làm kín áp lực tốt hơn. Mặt bích kiểu FF (Flat Face) phẳng hoàn toàn, được thiết kế để kết nối với các thiết bị bằng gang hoặc nhựa, mục đích là phân bổ đều lực ép nhằm tránh làm nứt vỡ bích của thiết bị khi siết chặt đai ốc.

FAQ 5: Mặt bích DN100 thường được sản xuất ứng với các cấp áp lực nào phổ biến nhất?

Trả lời: Trên thị trường hiện nay, mặt bích DN100 phổ biến nhất là cấp áp lực PN16 (theo tiêu chuẩn châu Âu/Đức), JIS 10K (theo tiêu chuẩn Nhật Bản) và Class 150 (theo tiêu chuẩn Mỹ). Đây là các phân cấp áp lực trung bình, đáp ứng được 90% nhu cầu vận hành công nghiệp thông thường.

Tổng Kết

Mặt bích DN100 flange chính là cấu kiện kết nối cốt lõi, đảm bảo sự liền mạch và an toàn cho toàn bộ hệ thống đường ống công nghiệp hạng trung hiện nay. Việc lựa chọn chính xác tiêu chuẩn kích thước (ANSI, JIS, DIN), cấp áp lực phù hợp và vật liệu chế tạo tương thích không chỉ giúp công trình của bạn vận hành ổn định, không rò rỉ mà còn tiết kiệm tối đa chi phí vật tư và thời gian bảo trì hệ thống về lâu dài.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về DN100 Flange
