DN100 PN10 Flange Dimensions: Thông số kỹ thuật và hướng dẫn tra cứu chuẩn xác

Vì sao cần tra đúng DN100 PN10 flange dimensions?

Trong quá trình thiết kế, lắp đặt và vận hành các hệ thống kỹ thuật như cấp thoát nước, HVAC, phòng cháy chữa cháy (PCCC), hay xử lý nước thải công nghiệp, việc nắm vững thông số DN100 PN10 flange dimensions là yếu tố bắt buộc để đảm bảo tính an toàn và đồng bộ. DN100 PN10 hiện là một trong những quy cách mặt bích phổ biến nhất, xuất hiện từ các tòa nhà dân dụng đến những nhà máy công nghiệp nhẹ.

Thực tế thi công cho thấy, việc chọn sai kích thước mặt bích thường dẫn đến những tình huống "dở khóc dở cười": các lỗ bu lông bị lệch không thể kết nối, gioăng làm kín (gasket) không khớp gây rò rỉ áp lực ngay khi chạy thử, hoặc nghiêm trọng hơn là phải tạm dừng toàn bộ dự án để thay thế vật tư mới. Điều này không chỉ gây lãng phí chi phí mà còn làm chậm tiến độ thi công đáng kể.

Người dùng khi tìm kiếm thông tin thường đối mặt với các câu hỏi thực tế: DN100 tương đương bao nhiêu mm trên thước đo? Áp lực PN10 thực tế chịu tải được bao nhiêu bar? Mặt bích này có bao nhiêu lỗ bu lông để chuẩn bị vật tư? Và liệu tiêu chuẩn DIN của Đức có lắp vừa tiêu chuẩn BS4504 của Anh hay không? Bài viết chuyên sâu này sẽ cung cấp cho bạn bảng tra cứu kích thước DN100 PN10 flange chi tiết, giúp bạn hiểu rõ các thông số kỹ thuật quan trọng và tránh những sai lầm đắt giá khi lắp đặt.

Kiến thức nền: DN100 PN10 Flange là gì?

Khái niệm cơ bản

Mặt bích DN100 PN10 là phụ kiện cơ khí dùng để kết nối các đoạn đường ống, van công nghiệp, máy bơm và các thiết bị áp lực khác. Ký hiệu này đại diện cho hai thông số quan trọng: DN100 chỉ kích thước danh nghĩa và PN10 chỉ cấp áp suất định danh.

Ý nghĩa của ký hiệu DN100

DN (Diameter Nominal) là đường kính danh nghĩa của đường ống. Cần lưu ý rằng DN không phải là kích thước đo trực tiếp đường kính ngoài (OD) hay đường kính trong (ID) của ống một cách tuyệt đối chính xác. Đối với kích thước DN100, nó tương đương với kích thước ống khoảng 100 mm (hoặc 4 inch theo hệ NPS), giúp các kỹ sư dễ dàng lựa chọn các phụ kiện tương thích như van hoặc gioăng đồng bộ.

Giải thích áp lực định danh PN10

Ký hiệu PN10 thể hiện khả năng chịu áp suất làm việc tối đa của mặt bích ở nhiệt độ tiêu chuẩn (thường là 20°C). Cụ thể:

PN10≈10bar≈1.0MPa

Với mức áp suất này, mặt bích DN100 PN10 hoàn toàn phù hợp cho các hệ thống áp lực thấp đến trung bình, nơi không có các biến động áp suất cực lớn.

Nguyên lý làm kín (Sealing) của mặt bích

Mặt bích tạo ra kết nối kín nhờ sự phối hợp của ba thành phần: bu lông siết lực, gioăng làm kín và bề mặt tiếp xúc của mặt bích. Khi các bu lông được siết chặt đối xứng, chúng ép gioăng nằm giữa hai bề mặt bích, điền đầy các khe hở vi mô để ngăn chặn lưu chất rò rỉ ra ngoài. Thiết kế này không chỉ giúp chống leak hiệu quả mà còn giúp việc tháo lắp bảo trì thiết bị trở nên dễ dàng hơn bao giờ hết.

Phân tích chuyên sâu: DN100 PN10 Flange Dimensions tiêu chuẩn

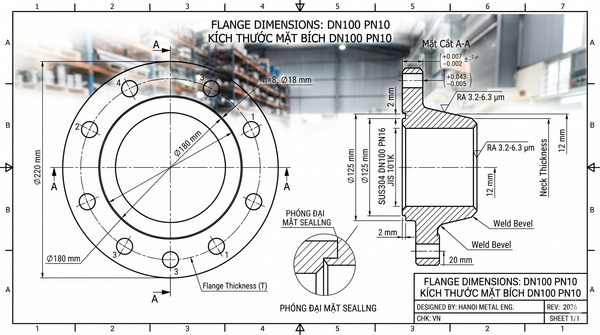

Bảng tra thông số kỹ thuật chi tiết

Dưới đây là các thông số DN100 flange dimensions tiêu chuẩn cho cấp áp lực PN10. Đây là dữ liệu gốc để bạn đối chiếu với vật tư thực tế tại công trình.

(Lưu ý: Các kích thước này có thể thay đổi nhẹ tùy theo bạn đang áp dụng tiêu chuẩn EN1092-1, DIN hay BS4504, tuy nhiên các thông số như PCD và số lỗ bu lông thường có tính đồng nhất cao để đảm bảo lắp lẫn).

Các tiêu chuẩn phổ biến đang lưu hành

1. EN1092-1: Tiêu chuẩn châu Âu hiện đại nhất, tích hợp các yêu cầu kỹ thuật khắt khe, đang dần thay thế các chuẩn cũ tại Việt Nam.

2. DIN PN10: Tiêu chuẩn Đức, cực kỳ phổ biến trong các nhà máy và hệ thống máy móc nhập khẩu từ châu Âu.

3. BS4504: Tiêu chuẩn Anh, là hệ quy chiếu quen thuộc trong nhiều dự án cấp thoát nước và HVAC tại thị trường nội địa.

Phân loại mặt bích DN100 PN10

Tùy vào cách kết nối với ống, mặt bích DN100 được chia thành:

• Slip On Flange (SO): Mặt bích rỗng, dễ lắp đặt và chi phí thấp, phù hợp cho hầu hết ứng dụng thông thường.

• Weld Neck Flange (WN): Mặt bích có cổ hàn đối đầu, chịu rung động và áp lực tốt hơn, độ bền cao cho các vị trí quan trọng.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt cuối đường ống hoặc đầu chờ thiết bị.

• Threaded Flange: Sử dụng kết nối ren, không cần hàn, thường dùng cho các hệ thống đường ống kích thước nhỏ hoặc nơi hạn chế cháy nổ.

So sánh PN10 với các cấp áp lực khác

Ứng dụng thực tế và những sai lầm cần tránh

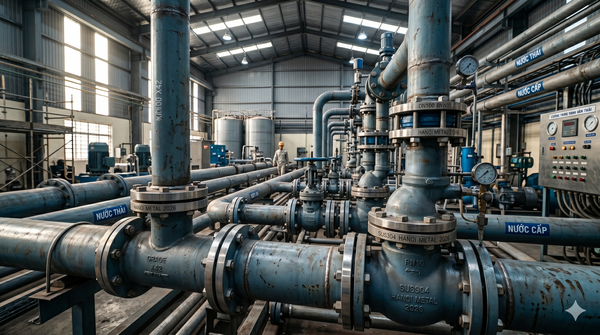

DN100 PN10 flange thường được dùng ở đâu?

Nhờ kích thước vừa vặn và khả năng chịu tải ổn định, loại mặt bích này là "xương sống" cho:

• Hệ thống cấp nước sạch đô thị và xử lý nước thải.

• Đường ống nước giải nhiệt cho hệ thống điều hòa trung tâm (HVAC).

• Hệ thống họng chờ và đường ống chữa cháy PCCC.

• Các dây chuyền sản xuất trong công nghiệp thực phẩm và nhẹ.

Khi nào nên dùng PN10? Bạn nên chọn PN10 khi áp suất làm việc của hệ thống ổn định dưới 10 bar và nhiệt độ lưu chất không quá cao. Đây là giải pháp kinh tế nhất giúp giảm chi phí vật tư mà vẫn đảm bảo an toàn vận hành.

Sai lầm thường gặp khi chọn mua và lắp đặt

1. Nhầm lẫn giữa PN10 và PN16: Ở kích thước DN100, hai mặt bích này có cùng số lỗ bu lông (8 lỗ) và cùng PCD (180mm), nhưng độ dày mặt bích PN16 lớn hơn. Việc lắp mặt bích PN10 vào hệ thống yêu cầu PN16 có thể gây biến dạng và rò rỉ.

2. Không kiểm tra PCD: Chỉ cần sai lệch tâm lỗ bu lông vài mm, bạn sẽ không thể bắt ốc vào van hoặc máy bơm. Luôn dùng thước cặp kiểm tra PCD trước khi nhập hàng số lượng lớn.

3. Nhầm giữa DN và đường kính ngoài thực tế (OD): DN100 không phải là đường kính ống đo được 100mm. Hãy tra bảng quy đổi ống thép để tránh mua sai quy cách gioăng và mặt bích.



Hướng dẫn lựa chọn và lắp đặt kỹ thuật chuẩn xác

Checklist trước khi mua hàng

• [ ] Xác định rõ tiêu chuẩn cần dùng (DIN, BS hay EN)?

• [ ] Xác nhận thông số PCD và số lỗ bu lông (phải là 8 lỗ cho DN100).

• [ ] Chọn vật liệu phù hợp (Inox 304/316 cho hóa chất, Thép carbon A105 cho nước sạch).

• [ ] Kiểm tra bề mặt làm kín (phẳng hoàn toàn hay có gờ - RF).

Quy trình lắp đặt 4 bước cơ bản

1. Vệ sinh và kiểm tra: Làm sạch bề mặt mặt bích và gioăng. Đảm bảo gioăng không bị rách hay nứt.

2. Căn tâm (Align): Đặt mặt bích và thiết bị đồng trục. Không siết bu lông khi hai mặt bích đang bị vênh.

3. Siết bu lông đối xứng: Siết bu lông theo sơ đồ đối xứng (hình sao) để lực ép dàn đều lên bề mặt gioăng, giúp sealing kín hoàn toàn.

4. Leak test: Thử áp hệ thống để kiểm tra độ kín của các mối nối trước khi đưa vào vận hành chính thức.

Để tăng tuổi thọ hệ thống, kỹ thuật viên nên kiểm tra định kỳ lực siết bu lông và thay thế gioăng ngay khi thấy dấu hiệu xuống cấp hoặc rò rỉ thấm kim.

FAQ – Giải đáp thắc mắc về DN100 PN10 Flange

DN100 PN10 flange dimensions cụ thể là bao nhiêu?

Thông thường, mặt bích này có đường kính ngoài (OD) là 220 mm, tâm lỗ bu lông (PCD) là 180 mm với 8 lỗ bu lông cỡ M16.

PN10 chịu được áp suất bao nhiêu bar?

Mặt bích PN10 chịu được áp suất tối đa khoảng 10 bar (tương đương 10kg/cm²).

DN100 có phải là đường kính ống 100 mm không?

Không hoàn toàn. DN100 là kích thước danh nghĩa tương đương ống 4 inch. Đường kính ngoài thực tế của ống thường là 114.3 mm.

PN10 có dùng được cho nước nóng không?

Có thể dùng được, nhưng bạn cần chọn vật liệu mặt bích (Inox hoặc Thép carbon) và loại gioăng chịu nhiệt (như EPDM chịu nhiệt hoặc PTFE) phù hợp.

Kết luận:

Việc nắm vững DN100 PN10 flange dimensions không chỉ là kiến thức kỹ thuật đơn thuần mà còn là giải pháp tối ưu hóa chi phí và đảm bảo an toàn cho mọi công trình. Luôn ưu tiên tra cứu theo tiêu chuẩn EN1092-1 để có được các thông số cập nhật và chính xác nhất.
