DN15 và DN20 là gì? Hướng dẫn quy đổi và cách chọn kích thước chuẩn xác
Trong lĩnh vực cơ điện (M&E) và hệ thống cấp thoát nước, việc bắt gặp các ký hiệu DN15 20 (DN15, DN20) trên các thiết bị như van bi, van cổng, đồng hồ nước hay đường ống là điều cực kỳ phổ biến. Tuy nhiên, không ít người dùng, thậm chí là thợ lắp đặt mới vào nghề, vẫn thường nhầm lẫn rằng đây là đường kính đo đạc thực tế của ống.
Việc chọn sai kích thước giữa hai loại này không chỉ gây khó khăn trong quá trình lắp đặt, buộc bạn phải thay thế phụ kiện chuyển đổi tốn kém, mà còn làm giảm hiệu suất vận hành của cả hệ thống. Vậy thực chất DN15 là gì, DN20 bằng bao nhiêu inch, và làm sao để xác định kích thước chính xác trước khi xuống tiền mua thiết bị? Bài viết này sẽ phân tích chi tiết để bạn trở thành chuyên gia trong việc lựa chọn thiết bị đường ống.
DN15 20 là gì?
Định nghĩa về DN
DN là viết tắt của Diameter Nominal (đường kính danh nghĩa). Đây là hệ thống ký hiệu tiêu chuẩn hóa quốc tế được sử dụng để định danh kích thước các thành phần trong hệ thống đường ống (ống, van, phụ kiện). Cần lưu ý rằng, DN không phải là đường kính đo bằng thước tại đường kính ngoài hay đường kính trong của ống, mà là một con số đại diện cho kích thước chung.
DN15 là gì?
DN15 là kích thước danh nghĩa thường tương đương với 1/2 inch (hay còn gọi là ống phi 21 theo cách gọi phổ biến tại Việt Nam). Đây là loại kích thước phổ biến nhất trong các hệ thống cấp nước dân dụng, lắp đặt cho các vòi nước, bồn rửa mặt hoặc đường nhánh nhỏ trong gia đình.
DN20 là gì?
DN20 là kích thước danh nghĩa tương đương với 3/4 inch (thường được gọi là ống phi 27). DN20 được thiết kế để phục vụ cho các hệ thống yêu cầu lưu lượng nước lớn hơn so với DN15, thường được sử dụng cho đường cấp chính từ bể nước xuống hoặc các nhánh ống phân phối cho nhiều thiết bị cùng lúc.
Bản chất của hệ thống ký hiệu DN
Tại sao không dùng số đo mm thực tế?
Lý do ngành công nghiệp không sử dụng số đo mm thực tế vì mỗi loại ống (thép, inox, PVC, PPR) có độ dày thành ống khác nhau. Nếu chỉ đo đường kính ngoài, hai loại ống có cùng độ dày thành khác nhau sẽ có kích thước "danh nghĩa" khác nhau, gây khó khăn cho việc lắp ghép. Hệ thống DN ra đời như một ngôn ngữ chung để đồng bộ hóa các thiết bị từ nhiều nhà sản xuất khác nhau trên toàn cầu, dựa trên các tiêu chuẩn như ISO, DIN, JIS hoặc ANSI. Điều này giúp việc thay thế, bảo trì trở nên đơn giản, giảm thiểu sai sót kỹ thuật khi lắp đặt hệ thống đường ống phức tạp.

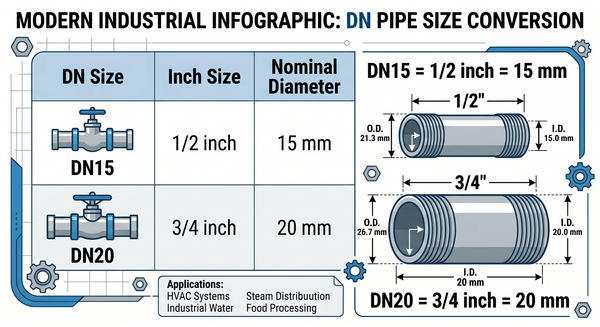

Bảng quy đổi DN15 DN20 sang mm và inch
Việc nắm vững bảng quy đổi là bước đầu tiên để tránh chọn nhầm thiết bị. Dưới đây là bảng đối chiếu chi tiết:
| Ký hiệu DN | Inch (tương đương) | Kích thước danh nghĩa (mm) |
| DN15 | 1/2" | 15 mm |
| DN20 | 3/4" | 20 mm |
Vì sao kích thước thực tế khác nhau?
Bạn cần đặc biệt lưu ý: Một đường ống DN15 có thể có đường kính ngoài thực tế khác nhau tùy thuộc vào vật liệu (như ống thép, inox, hay PVC) và tiêu chuẩn sản xuất (độ dày thành ống). Mục đích của ký hiệu DN là đảm bảo các thiết bị như van hay đồng hồ nước có thể kết nối được với nhau, bất kể chất liệu ống là gì.

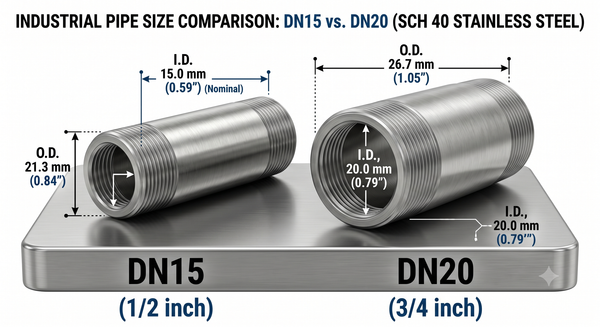

So sánh DN15 và DN20
Khi đứng trước quyết định chọn giữa DN15 hay DN20, bạn cần dựa trên các tiêu chí sau:
Khả năng lưu lượng: DN20 có tiết diện lớn hơn, cho phép lưu lượng nước đi qua nhiều hơn và giảm thiểu hiện tượng sụt áp (tổn thất áp suất) so với DN15.
Chi phí đầu tư: Do kích thước lớn hơn, giá thành của các loại van DN20 thường cao hơn so với DN15.
Ứng dụng:
Chọn DN15: Khi cần lắp đặt cho các thiết bị vệ sinh, đường nhánh nhỏ trong hộ gia đình, nơi lưu lượng nước không quá lớn.
Chọn DN20: Khi lắp đặt cho đường cấp chính, máy bơm nước gia đình, hoặc hệ thống phân phối nước cho nhiều phòng/tầng, đảm bảo dòng chảy không bị yếu.
Hệ lụy khi chọn sai kích thước DN
Nếu chọn sai, bạn sẽ đối mặt với các vấn đề như: sụt áp làm nước chảy yếu, tăng chi phí vận hành do máy bơm phải làm việc quá tải, rò rỉ tại các điểm kết nối do dùng khớp nối không chuẩn, và khó khăn nghiêm trọng khi cần bảo trì, thay thế thiết bị sau này.

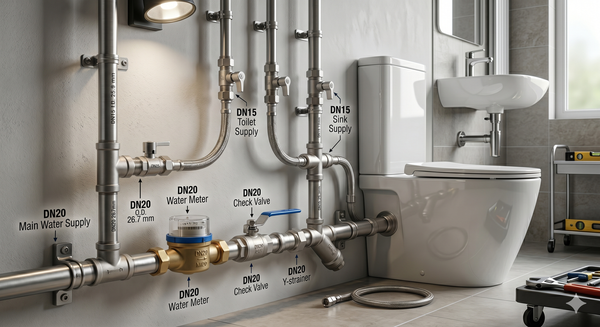

Các loại van và thiết bị phổ biến sử dụng DN15 DN20
Việc hiểu đúng kích thước van công nghiệp và thiết bị là chìa khóa để vận hành hệ thống trơn tru:
Van bi: Loại phổ biến nhất dùng để đóng/ngắt dòng chảy, có các tùy chọn DN15 và DN20.
Van cổng: Thường dùng trong cấp nước với khả năng chịu áp lực tốt.
Đồng hồ nước: Phải chọn đúng DN15 hoặc DN20 để khớp với đường ống hiện hữu, đảm bảo đo lưu lượng chính xác.
Lọc Y: Thiết bị không thể thiếu để loại bỏ cặn bẩn, bảo vệ hệ thống khỏi tắc nghẽn.
Cách xác định nên dùng DN15 hay DN20
Để xác định chính xác, bạn có thể áp dụng quy trình kiểm tra sau:
Xác định thiết bị: Kiểm tra thông số trên nhãn mác của van, máy bơm hoặc đồng hồ nước cần lắp.
Đo đường ống: Sử dụng thước kẹp để đo đường kính ngoài của ống và đối chiếu với bảng tiêu chuẩn của nhà sản xuất ống.
Kiểm tra lưu lượng: Tính toán tổng nhu cầu sử dụng nước của hệ thống để đảm bảo DN20 là cần thiết hay DN15 là đủ.
Đối chiếu tiêu chuẩn kết nối: Đảm bảo kiểu ren hoặc mặt bích phù hợp với phụ kiện hiện tại.
Checklist lựa chọn nhanh:
Xác định lưu chất (nước, khí, hóa chất).
Áp suất làm việc của hệ thống là bao nhiêu?
Lưu lượng cần đạt là bao nhiêu (m3/h)?
Kiểu kết nối là ren hay mặt bích?
Vật liệu (Inox, đồng, nhựa) có tương thích với môi trường không?
FAQ - Câu hỏi thường gặp
DN15 bằng bao nhiêu inch? DN15 tương đương với khoảng 1/2 inch.
DN20 bằng bao nhiêu inch? DN20 tương đương với khoảng 3/4 inch.
DN15 có thay được cho DN20 không? Không nên, vì việc thay đổi kích thước sẽ làm giảm lưu lượng và đòi hỏi các phụ kiện chuyển đổi, dễ gây rò rỉ.
Làm sao biết đường ống đang dùng DN15 hay DN20? Bạn có thể đo đường kính ngoài hoặc kiểm tra thông số kỹ thuật in trực tiếp trên thân ống.
Van DN15 có dùng cho nước nóng được không? Có, nếu vật liệu cấu tạo van và ron làm kín đáp ứng được yêu cầu về nhiệt độ và áp suất của hệ thống.
Lựa chọn thiết bị đường ống phù hợp nhất
Việc hiểu rõ về DN15 20 giúp bạn tối ưu hóa hệ thống cấp thoát nước, tránh những sai lầm tốn kém. Nếu bạn đang cần lựa chọn van, đồng hồ nước, hoặc các phụ kiện đường ống phù hợp với nhu cầu thực tế, hãy [liên hệ với đội ngũ kỹ thuật của chúng tôi] ngay hôm nay để được tư vấn chính xác, báo giá cạnh tranh và nhận giải pháp lắp đặt tối ưu nhất cho hệ thống của bạn.
