DN32 Flange: Giải pháp kết nối tối ưu cho đường ống công nghiệp 1 1/4 inch

Tầm quan trọng của việc lựa chọn kích thước mặt bích chính xác

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, mặt bích không chỉ đơn thuần là một phụ kiện liên kết mà còn là yếu tố đảm bảo tính toàn vẹn của cả hệ thống. Thực tế thi công cho thấy, việc lựa chọn sai kích thước mặt bích là một sai lầm phổ biến nhưng để lại hậu quả nghiêm trọng. Sự không khớp giữa mặt bích và đường ống sẽ dẫn đến tình trạng rò rỉ lưu chất, gây thất thoát tài nguyên và tiềm ẩn nguy cơ cháy nổ hoặc ô nhiễm. Ngoài ra, việc chọn sai kích thước còn khiến quá trình lắp đặt trở nên khó khăn, buộc phải cắt bỏ hoặc gia công lại, làm đẩy chi phí thi công và nhân công lên gấp nhiều lần.

Đặc biệt, đối với các hệ thống nước sạch, khí nén và phòng cháy chữa cháy (PCCC), kích thước DN32 flange luôn được ưu tiên sử dụng. Đây là kích thước có tính linh hoạt cực cao, dễ dàng đồng bộ với các dòng van, đồng hồ đo và thiết bị ngoại vi khác. Tuy nhiên, trước khi mua hàng, nhiều kỹ sư và nhà thầu vẫn thường băn khoăn: DN32 flange thực chất là gì? Kích thước này tương đương bao nhiêu inch trong hệ tiêu chuẩn Mỹ? Liệu nên chọn cấp áp suất PN16 hay Class 150 để đảm bảo an toàn cho dự án? Bài viết chuyên sâu này sẽ cung cấp cái nhìn toàn diện từ góc độ chuyên gia để giúp bạn có sự lựa chọn đúng đắn nhất.

Kiến thức nền tảng: DN32 Flange là gì?

Định nghĩa và Kích thước danh nghĩa

DN32 flange là loại mặt bích được thiết kế chuyên biệt để kết nối các đường ống có kích thước danh nghĩa là DN32. Trong thuật ngữ kỹ thuật ngành nước và cơ khí, "DN" là viết tắt của Diameter Nominal (Đường kính danh nghĩa). Tuy nhiên, cần lưu ý rằng DN32 không phải là đường kính thực tế của ống mà là một giá trị định danh.

Cụ thể, DN32 tương đương với kích thước 1 1/4 inch (một inch một phần tư) theo hệ đo lường Mỹ. Đây là kích thước đường ống trung bình, nằm giữa DN25 (1 inch) và DN40 (1 1/2 inch), tạo nên sự cân bằng hoàn hảo về lưu lượng cho các nhánh ống phụ hoặc hệ thống phân phối.

Nguyên lý hoạt động và Ưu điểm

Mặt bích DN32 hoạt động dựa trên cơ chế ghép cặp: hai mặt bích được ép chặt vào nhau thông qua hệ thống bulong đối xứng. Ở giữa hai mặt bích là một lớp gioăng (gasket) đóng vai trò tạo độ kín khít, ngăn lưu chất thoát ra ngoài.

Lý do DN32 flange được dùng rộng rãi bao gồm:

• Dễ tháo lắp: Khác với mối hàn chết, mặt bích cho phép tách rời đường ống chỉ bằng cách tháo bulong.

• Thuận tiện bảo trì: Giúp việc kiểm tra, vệ sinh hoặc thay thế đoạn ống, van trở nên nhanh chóng, giảm thời gian dừng hệ thống.

• Kết nối chắc chắn: Chịu được các rung động cơ học và sự giãn nở nhiệt của đường ống tốt hơn so với các mối nối ren thông thường ở cùng kích thước.

Cấu tạo cơ bản

Một bộ mặt bích DN32 hoàn thiện bao gồm:

1. Thân mặt bích: Gia công từ thép carbon, thép không gỉ (inox) hoặc nhựa, tùy vào môi trường sử dụng.

2. Bề mặt làm kín (Face):

   • RF (Raised Face): Có gờ nhô lên ở phần tiếp xúc với gioăng, giúp tăng áp lực ép và độ kín.

   • FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc hệ áp lực thấp.

3. Lỗ bulong: Số lượng lỗ (thường là 4 lỗ cho DN32) và khoảng cách tâm lỗ được quy định nghiêm ngặt theo các tiêu chuẩn như JIS, ANSI, hoặc DIN.



Phân tích chuyên sâu về DN32 Flange

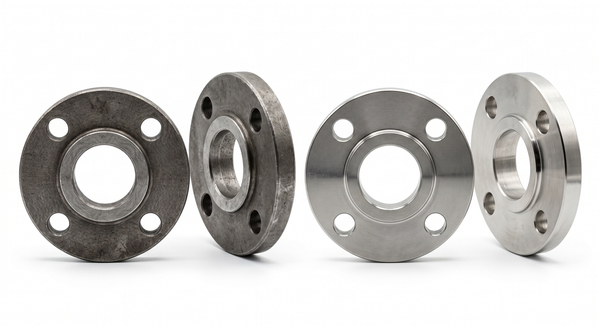

1. Phân loại DN32 Flange theo nhu cầu thực tế

Việc chọn đúng loại mặt bích sẽ quyết định độ bền của mối nối dưới áp lực vận hành.

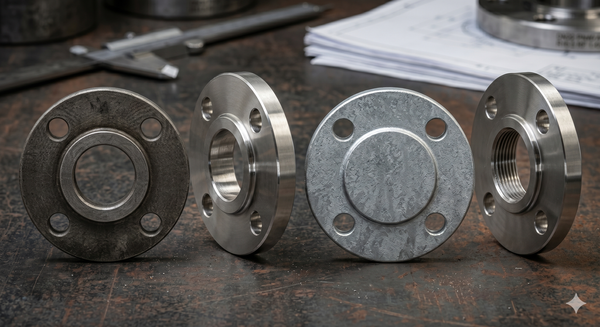

Theo kiểu dáng kết nối (Flange Type)

• Slip On Flange (Mặt bích hàn trượt): Ống được đưa vào bên trong lỗ mặt bích rồi hàn cả mặt trong và mặt ngoài. Đây là loại dễ lắp đặt nhất và giá thành rất cạnh tranh.

• Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này có khả năng chịu áp lực và va đập cực tốt, dùng cho các hệ thống quan trọng.

• Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các ngách chờ bảo trì.

• Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren, không cần hàn, rất phù hợp cho các khu vực dễ cháy nổ hoặc hệ thống dân dụng nhỏ.

Theo vật liệu chế tạo

• Carbon Steel (Thép carbon): Thường là thép A105 hoặc Q235, giá thành rẻ, dùng phổ biến cho nước và PCCC.

• Stainless Steel (Thép không gỉ - Inox 304/316): Chống ăn mòn tuyệt đối, chuyên dùng cho hóa chất, thực phẩm và dược phẩm.

• Galvanized (Mạ kẽm): Lớp kẽm giúp chống gỉ sét khi lắp đặt ngoài trời, môi trường độ ẩm cao.

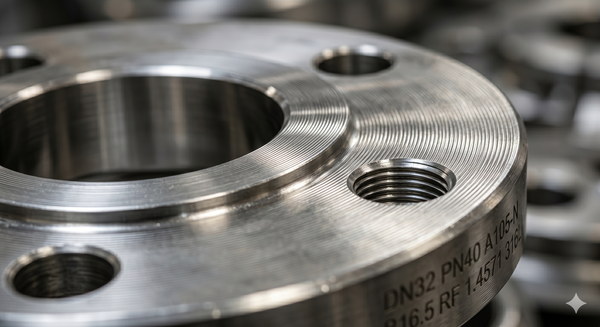

2. Thông số kỹ thuật và Tiêu chuẩn áp dụng

Kích thước thực tế của một mặt bích DN32 sẽ thay đổi tùy theo tiêu chuẩn mà bạn áp dụng. Đây là điểm cực kỳ quan trọng để tránh mua nhầm hàng không lắp vừa.

Lưu ý kỹ thuật: Mặc dù cùng có 4 lỗ bulong, nhưng khoảng cách tâm lỗ và đường kính ngoài của mặt bích JIS DN32 và ANSI 1 1/4" là khác nhau. Bạn không thể lắp lẫn một mặt bích chuẩn Mỹ vào một van chuẩn Nhật.

3. Tại sao DN32 Flange lại trở nên phổ biến?

Kích thước DN32 (phi 42mm) được coi là "tỷ lệ vàng" trong các nhánh ống dẫn:

• Tính đồng bộ cao: Hầu hết các dòng van bi, van cổng, đồng hồ đo lưu lượng và máy bơm công suất nhỏ đều có sẵn kết nối DN32.

• Thi công linh hoạt: Trọng lượng mặt bích DN32 vừa phải, giúp công nhân dễ dàng thao tác, căn chỉnh lỗ bulong ngay cả trong không gian hẹp như hộp kỹ thuật chung cư hay các cụm chiller trong hệ thống HVAC.



Ứng dụng thực tế và Những sai lầm cần tránh

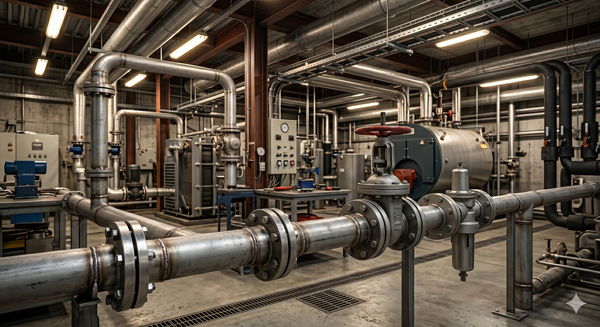

DN32 Flange được ứng dụng ở đâu?

• Hệ thống cấp thoát nước: Dùng trong các trạm bơm tăng áp, đường ống nhánh dẫn nước về các căn hộ chung cư hoặc nhà xưởng.

• Hệ thống HVAC: Kết nối các đường ống nước lạnh cho dàn Chiller, AHU và hệ thống điều hòa trung tâm.

• Phòng cháy chữa cháy: Sử dụng cho các cụm van điều khiển, đường ống sprinkler nhánh trong các tòa nhà cao tầng.

• Công nghiệp nhẹ: Các đường dẫn khí nén, dầu nhẹ hoặc hóa chất nồng độ thấp trong sản xuất.

Khi nào bạn nên lựa chọn kết nối mặt bích DN32?

Thay vì dùng nối ren, bạn nên chọn mặt bích DN32 khi hệ thống yêu cầu:

1. Áp lực làm việc ổn định: Đặc biệt là các cấp PN16 trở lên.

2. Tần suất bảo trì cao: Cần tháo ra lắp vào thường xuyên để kiểm tra thiết bị.

3. Tính an toàn: Tránh được rủi ro hở ren do rung động máy bơm.

Sai lầm "mất tiền" thường gặp

• Nhầm tiêu chuẩn: Đây là sai lầm chiếm 80% các trường hợp. Chủ đầu tư yêu cầu tiêu chuẩn Mỹ (ANSI) nhưng nhà thầu mua tiêu chuẩn Nhật (JIS) dẫn đến việc không thể lắp bulong vào van.

• Chọn sai cấp áp suất: Dùng mặt bích PN10 cho hệ thống yêu cầu PN16 sẽ gây biến dạng mặt bích và rò rỉ khi test áp.

• Sử dụng vật liệu không tương thích: Dùng mặt bích thép thường cho đường ống dẫn nước biển hoặc hóa chất sẽ khiến mối nối bị ăn mòn và thủng chỉ sau vài tháng sử dụng.



Hướng dẫn lựa chọn và Checklist trước khi lắp đặt

Quy trình 4 bước chọn DN32 Flange chuẩn xác

• Bước 1 - Xác định tiêu chuẩn hệ thống: Hãy nhìn vào các thiết bị hiện có (van, máy bơm) để biết chúng đang dùng chuẩn ANSI, JIS hay DIN.

• Bước 2 - Chọn áp suất vận hành: Dựa trên thiết kế (thường là PN16 cho nhà cao tầng hoặc Class 150 cho công nghiệp dầu khí).

• Bước 3 - Chọn vật liệu: Inox cho thực phẩm/hóa chất; Thép mạ kẽm cho PCCC/Nước sạch.

• Bước 4 - Chọn kiểu dáng: Slip-on (hàn trượt) nếu muốn tiết kiệm; Threaded (ren) nếu không muốn hàn.

Checklist kiểm tra trước khi thi công

•  Kiểm tra bề mặt flange: Không có vết xước sâu, gờ kim loại bám ở phần làm kín.

• Xác định đúng kích thước DN32 (phi 42).

• Kiểm tra số lượng lỗ bulong (thường là 4 lỗ) và đường kính lỗ bulong.

• Chuẩn bị gioăng đệm (cao su, PTFE hoặc chì) phù hợp với lưu chất.

• Đảm bảo bulong có độ dài vừa đủ để xuyên qua hai mặt bích và nhô ra 2-3 ren sau khi siết đai ốc.



 FAQ - Các câu hỏi thường gặp về DN32 Flange

1. DN32 flange tương đương với phi bao nhiêu?

Trong hệ ống nhựa hoặc ống thép, DN32 tương đương với đường kính ngoài (OD) là 42.4mm hoặc gọi theo cách dân gian là phi 42.

2. Tôi có thể dùng mặt bích DIN PN16 để lắp vào van tiêu chuẩn JIS 10K không?

Câu trả lời là KHÔNG. Mặc dù chúng có vẻ ngoài giống nhau, nhưng khoảng cách tâm lỗ bulong của tiêu chuẩn Đức (DIN) và Nhật (JIS) không khớp nhau, dẫn đến việc không thể xỏ bulong qua được.

3. Nên dùng mặt bích thép hay inox cho hệ thống PCCC?

Với hệ thống PCCC, mặt bích thép mạ kẽm (Galvanized) là sự lựa chọn tối ưu nhất. Nó vừa đảm bảo khả năng chịu lực, chống gỉ sét tốt vừa tiết kiệm chi phí so với inox.

4. Mặt bích DN32 có chịu được áp lực cao không?

Có, tùy theo cấp áp suất. Ví dụ, một mặt bích DN32 PN16 có thể chịu áp suất làm việc lên tới 16 bar. Nếu hệ thống của bạn yêu cầu áp suất cao hơn, bạn cần chọn các dòng Class 300 hoặc PN25, PN40.

Kết luận:

Việc hiểu rõ về DN32 flange không chỉ giúp bạn tránh được những sai sót kỹ thuật đáng tiếc mà còn giúp tối ưu hóa chi phí cho dự án. Hãy luôn kiểm tra kỹ tiêu chuẩn và vật liệu trước khi đưa ra quyết định mua hàng. Chúc bạn có những công trình an toàn và bền bỉ!Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về DN32 Flange
