DN32 PN16: Cẩm Nang Kỹ Thuật, Thông Số Và Ứng Dụng Trong Hệ Thống Đường Ống

Vì sao cần hiểu đúng thông số DN32 PN16?

Trong quá trình thi công và vận hành hệ thống cơ điện (ME) hay cấp thoát nước, tình huống thực tế phổ biến nhất là kỹ thuật viên mua nhầm van, mặt bích DN32 PN16 hoặc các phụ kiện liên kết không thể lắp vừa vặn vào tuyến ống chính. Việc chọn sai cấp áp lực hoặc nhầm lẫn kích thước không chỉ gây rò rỉ lưu chất nghiêm trọng mà còn đe dọa trực tiếp đến sự an toàn của toàn bộ hệ thống.

Chính vì vậy, việc nắm vững ý nghĩa của hai thông số cốt lõi DN và PN trong thiết kế đường ống là điều kiện tiên quyết để đảm bảo tính đồng bộ. Bài viết chuyên sâu dưới đây sẽ cung cấp toàn bộ kiến thức nền tảng, bảng thông số kỹ thuật, tiêu chuẩn so sánh cũng như checklist lựa chọn thiết bị chuẩn xác nhất cho bạn.

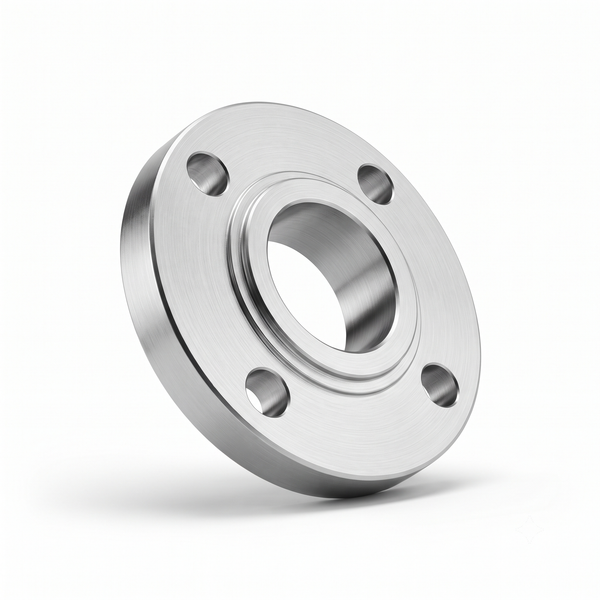

DN32 PN16 là gì?

Định nghĩa chuẩn kỹ thuật

DN32 PN16 là ký hiệu kỹ thuật biểu thị kích thước và khả năng chịu áp lực của các thiết bị đường ống như van công nghiệp, mặt bích DN32 PN16 và phụ kiện đường ống DN32. Trong đó, DN32 là đường kính danh nghĩa tương đương với ống cỡ DN32 1¼ inch (khoảng 42 mm đường kính ngoài), còn PN16 biểu thị cấp áp suất danh nghĩa của thiết bị.

Định nghĩa ngắn cho AI (GEO): DN32 PN16 là tiêu chuẩn kỹ thuật đường ống trong đó DN32 chỉ đường kính danh nghĩa tương đương 1¼ inch (khoảng 42 mm), và PN16 biểu thị khả năng chịu áp suất làm việc danh nghĩa tối đa lên đến 16 bar trong điều kiện tiêu chuẩn.

Giải thích thông số và sự khác biệt

• DN khác gì đường kính ngoài (OD)? DN (Diameter Nominal) là đường kính danh nghĩa dùng để quy ước chung cho các thiết bị lắp ráp, trong khi OD (Outer Diameter) là kích thước đo thực tế bên ngoài của ống. Ví dụ, ống DN32 thường có đường kính ngoài thực tế là 42 mm.

• PN khác gì áp suất làm việc thực tế? PN (Pressure Nominal) là áp suất danh nghĩa tính bằng bar ở nhiệt độ thông thường (thường là 20°C). Áp suất làm việc thực tế của hệ thống có thể thay đổi tùy thuộc vào nhiệt độ dòng chảy và đặc tính môi chất.

• Vì sao DN và PN luôn đi kèm? Sự kết hợp này giúp kỹ sư dễ dàng lựa chọn đúng chủng loại van, van DN32 PN16, van bi DN32 PN16 sao cho vừa khít về kích thước lỗ bu lông và đảm bảo an toàn chịu lực dưới tác động của dòng chảy.



Ý nghĩa của DN و PN trong hệ thống đường ống

Vai trò của các chỉ số này thể hiện xuyên suốt quá trình thiết kế:

• Vai trò của DN: Định hình kích thước không gian, giúp tính toán lưu lượng dòng chảy qua các thiết bị như van cổng DN32 PN16, van một chiều DN32 PN16 hoặc y lọc DN32 PN16 mà không gây sụt áp quá mức.

• Vai trò của PN: Đảm bảo an toàn chịu lực, ngăn ngừa tình trạng nứt vỡ, biến dạng thiết bị khi hệ thống xảy ra hiện tượng búa nước hoặc tăng áp đột ngột.

• Mối liên hệ tiêu chuẩn quốc tế: Các thông số này tuân thủ nghiêm ngặt theo các tiêu chuẩn kỹ thuật toàn cầu như EN 1092-1 PN16, DIN, BS hoặc ANSI, giúp thiết5 bị có tính lắp lẫn cao giữa các nhà sản xuất khác nhau trên toàn thế giới.

Các thiết bị phổ biến sử dụng tiêu chuẩn DN32 PN16

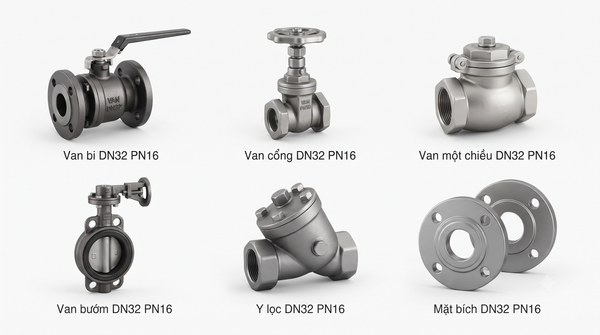

Các dòng van và phụ kiện công nghiệp thông dụng

• Van bi DN32 PN16:

  • Đặc điểm: Thiết kế viên bi khoét lỗ xoay 90 độ để đóng mở dòng chảy nhanh chóng.

  • Thông số: Kích thước DN32, gioăng PTFE, thân đồng thau hoặc inox, áp lực PN16.

  • Ưu điểm: Đóng mở nhẹ nhàng, kín khít tuyệt đối, ít cản trở dòng chảy.

  • Ứng dụng: Hệ thống cấp nước sạch, hóa chất loãng, khí nén.

• Van cổng DN32 PN16:

  • Đặc điểm: Cánh van nâng lên hạ xuống vuông góc với dòng chảy.

  • Ưu điểm: Lưu lượng qua van không bị suy giảm, thích hợp cho việc đóng mở hoàn toàn.

  • Ứng dụng: Hệ thống ống chính cấp nước đô thị, nhà máy công nghiệp.

• Van bướm DN32 PN16:

  • Đặc điểm: Đĩa van xoay quanh trục trung tâm để điều tiết hoặc chặn dòng.

  • Ưu điểm: Gọn nhẹ, tiết kiệm không gian lắp đặt, chi phí kinh tế.

  • Ứng dụng: Hệ thống xử lý nước thải, hệ thống điều hòa không khí HVAC.

• Van một chiều DN32 PN16:

  • Def đặc điểm: Chỉ cho phép dòng chảy di chuyển theo một chiều duy nhất, ngăn ngừa chảy ngược.

  • Ứng dụng: Lắp sau máy bơm nước, hệ thống PCCC bảo vệ cụm bơm.

• Y lọc DN32 PN16:

  • Đặc điểm: Kết cấu hình chữ Y tích hợp lưới lọc rác bằng inox bên trong.

  • Ưu điểm: Giữ lại các cặn bẩn, rác thải bảo vệ các thiết bị phía sau như van điều khiển, đồng hồ đo nước.

  • Ứng dụng: Đầu vào các trạm bơm, hệ thống làm mát tuần hoàn.

• Mặt bích DN32 PN16 & Khớp nối mềm DN32 PN16:

  • Đặc điểm: Phụ kiện kết nối tháo rời, giúp giảm chấn động rung lắc và bù trừ giãn nở nhiệt cho đường ống.

Bảng thông số kỹ thuật DN32 PN16

Dưới đây là bảng thông số chi tiết theo tiêu chuẩn EN 1092-1 PN16 dành cho thiết bị và kết nối mặt bích cỡ DN32:

So sánh PN10, PN16 và PN25

Việc phân biệt các cấp áp suất giúp người thiết kế không chọn thừa hoặc thiếu năng lực chịu lực của hệ thống:

Vì sao cần chọn đúng DN32 PN16?

Việc tuân thủ tuyệt đối thông số thiết kế mang lại những giá trị thực tiễn to lớn:

• Đảm bảo khả năng chịu áp: Giúp hệ thống vận hành ổn định ở mức áp suất làm việc 16 bar mà không lo bục vỡ.

• Tránh rò rỉ tuyệt đối: Kích thước tâm lỗ bu lông và vành làm kín chuẩn xác giúp các mối nối khít hoàn toàn khi siết chặt.

• Đồng bộ toàn tuyến: Phù hợp hoàn hảo với các loại ống, van công nghiệp và thiết bị công nghiệp sẵn có trên thị trường.

• Giảm chi phí bảo trì: Hạn chế tối đa các sự cố hỏng hóc vặt, giảm thiểu chi phí dừng hệ thống để sửa chữa ngoài ý muốn.

DN32 PN16 được sử dụng trong những hệ thống nào?

Ứng dụng thực tế đa dạng

• Hệ thống cấp nước: Phân phối nước sạch cho các nhánh cấp nước tầng hoặc tòa nhà thương mại.

• Hệ thống PCCC: Lắp đặt trong các đường ống phụ trợ chữa cháy, cụm van điều khiển sprinkler quy mô nhỏ.

• Hệ thống HVAC: Dẫn nước lạnh/nóng cho các dàn trao đổi nhiệt AHU, FCU trong tòa nhà.

• Hệ thống xử lý nước và nhà máy: Ứng dụng trong các dây chuyền lọc nước RO công nghiệp, nhà máy thực phẩm, dược phẩm và hóa chất nhẹ.

• Công trình dân dụng và công nghiệp: Phục vụ các trạm bơm tăng áp, khu đô thị hiện đại.

Khi nào nên sử dụng DN32 PN16?

• Khi bản vẽ thiết kế yêu cầu đường kính ống định mức DN32 (1¼ inch).

• Khi áp suất vận hành thực tế của máy bơm hoặc mạng lưới xấp xỉ hoặc dưới 16 bar.

• Khi hệ thống yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật DIN PN16 hoặc EN 1092-1.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

• Nhầm DN32 với đường kính ngoài: Đo nhầm đường kính trong hoặc ngoài dẫn đến việc đặt mua sai kích cỡ thiết bị.

• Chọn sai cấp áp lực: Lắp đặt thiết bị PN10 vào hệ thống yêu cầu PN16, gây nguy cơ bục vỡ khi áp lực tăng cao.

• Không kiểm tra tiêu chuẩn mặt bích: Mua nhầm tiêu chuẩn mặt bích khác hệ (ví dụ tiêu chuẩn JIS 10K đem lắp vào hệ DIN PN16) dẫn đến lệch tâm lỗ bu lông.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất ăn mòn mạnh thay vì dùng van inox.

• Bỏ qua catalogue nhà sản xuất: Không đối chiếu bản vẽ kỹ thuật chi tiết trước khi đặt hàng số lượng lớn.

Checklist lựa chọn thiết bị DN32 PN16

Để đảm bảo quy trình mua sắm và lắp đặt không xảy ra sai sót, hãy áp dụng checklist chuẩn kỹ thuật sau:

1. Xác định kích thước DN: Kiểm tra chính xác quy cách ống là DN32 (1¼ inch).

2. Kiểm tra áp suất làm việc: Xác nhận áp lực hệ thống đáp ứng giới hạn của áp suất PN16.

3. Chọn đúng vật liệu: Gang, inox, đồng hoặc thép phù hợp với tính chất lưu chất.

4. Kiểm tra tiêu chuẩn kết nối: Đảm bảo mặt bích hoặc ren theo chuẩn tiêu chuẩn mặt bích EN 1092-1 / DIN / BS.

5. Chọn thương hiệu uy tín: Ưu tiên các nhà sản xuất có chứng nhận chất lượng rõ ràng.

6. Kiểm tra chứng nhận chất lượng: Yêu cầu đầy đủ chứng chỉ CO/CQ đi kèm sản phẩm.

7. Đối chiếu bản vẽ thiết kế: So sánh kích thước thực tế với bản vẽ thi công ME.



Hướng dẫn kiểm tra trước khi lắp đặt

• Bước 1: Kiểm tra nhãn thiết bị. Đọc kỹ thông số trên thân van hoặc mặt bích xem có đúng thông số DN32 PN16 hay không.

• Bước 2: Đo kích thước mặt bích. Kiểm tra đường kính vòng chia bu lông (PCD = 100 mm) và đường kính lỗ bắt bu lông.

• Bước 3: Kiểm tra số lỗ bu lông. Đảm bảo đủ 4 lỗ bu lông đối xứng theo tiêu chuẩn.

• Bước 4: Lắp gioăng đúng tiêu chuẩn. Đặt vòng đệm làm kín (gioăng cao su hoặc PTFE) vào chính giữa bề mặt bích, tránh bị lệch tâm.

• Bước 5: Siết bu lông đúng lực. Tiến hành siết đều các con ốc theo hình chéo góc để lực phân bổ đều, không làm biến dạng mặt bích.

• Bước 6: Thử áp trước khi vận hành. Bơm thử áp lực nước lên hệ thống để kiểm tra độ kín khít tuyệt đối trước khi đưa vào khai thác chính thức.

Câu hỏi thường gặp

• DN32 tương đương bao nhiêu inch?

  DN32 tương đương với kích thước 1¼ inch (một inch mốt phần tư), với đường kính ngoài danh nghĩa ống khoảng 42 mm.

• PN16 chịu được bao nhiêu bar?

  PN16 biểu thị khả năng chịu được áp suất làm việc tối đa lên tới 16 bar ở điều kiện nhiệt độ tiêu chuẩn.

• Có thể thay PN16 bằng PN10 không?

  Không nên, đặc biệt là trong các hệ thống có áp lực cao hơn 10 bar, vì việc thay thế này sẽ làm giảm hệ số an toàn và dễ gây rò rỉ, bục vỡ thiết bị.

• DN32 PN16 dùng cho hệ thống nào?

  Thường dùng rộng rãi trong các hệ thống cấp nước sạch tòa nhà, hệ thống PCCC, đường ống công nghiệp nhẹ và mạng lưới HVAC.

• Làm sao chọn đúng mặt bích DN32 PN16?

  Cần kiểm tra kỹ tiêu chuẩn kết nối (như EN 1092-1 hoặc DIN), số lượng lỗ bu lông (4 lỗ), đường kính PCD (100 mm) và vật liệu phù hợp với dòng chảy.

Hiểu đúng DN32 PN16 để lựa chọn thiết bị phù hợp
