DN65 Flange: Cẩm Nang Kỹ Thuật Chi Tiết Về Kích Thước, Tiêu Chuẩn Và Ứng Dụng

Vì Sao Chọn Đúng DN65 Flange Rất Quan Trọng?

Trong thiết kế và thi công hệ thống đường ống, DN65 flange đóng vai trò là mắt xích kết nối then chốt. Tuy nhiên, một tình huống thực tế thường gặp tại các công trình là việc lắp đặt sai tiêu chuẩn mặt bích, dẫn đến hiện tượng lệch lỗ bulong hoặc không tương thích với các thiết bị như van và máy bơm. Khi các thông số kỹ thuật không đồng nhất, điểm kết nối sẽ trở nên lỏng lẻo, gây rò rỉ lưu chất nghiêm trọng ngay khi hệ thống bắt đầu vận hành.

Hậu quả của việc chọn sai mặt bích không chỉ dừng lại ở việc mất áp suất hệ thống mà còn kéo theo chi phí sửa chữa đắt đỏ và gián đoạn vận hành toàn bộ dây chuyền sản xuất. Đặc biệt trong các hệ thống áp lực cao, một sai sót nhỏ ở mặt bích DN65 cũng có thể dẫn đến mất an toàn lao động. DN65 flange là kích thước phổ biến bậc nhất trong hệ thống cấp nước và công nghiệp nhẹ, đòi hỏi sự chính xác tuyệt đối ngay từ khâu lựa chọn. Hiểu đúng kích thước và tiêu chuẩn DN65 flange giúp hệ thống hoạt động an toàn và ổn định hơn.

DN65 Flange Là Gì?

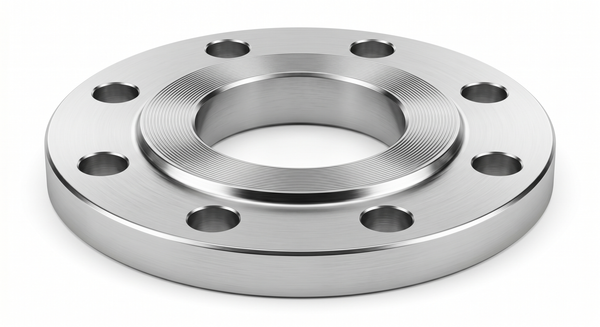

DN65 flange là loại mặt bích được thiết kế đặc trưng để sử dụng cho đường ống có kích thước danh nghĩa DN65. Trong ngành kỹ thuật, ký hiệu DN (Diameter Nominal) dùng để chỉ đường kính danh nghĩa của ống, giúp các kỹ sư dễ dàng quy đổi và lắp lẫn các phụ kiện với nhau. Kích thước DN65 tương đương với đường kính ngoài thực tế của ống khoảng 73mm đến 76mm tùy tiêu chuẩn, hoặc thường được gọi theo hệ inch là 2½ inch.

Vai trò chính của mặt bích DN65 là tạo ra một liên kết tháo lắp được giữa các đoạn đường ống, hoặc giữa ống với các thiết bị quan trọng như van chặn, máy bơm và bồn chứa công nghiệp. Thay vì hàn chết cố định, việc sử dụng mặt bích giúp kỹ thuật viên dễ dàng tách rời các bộ phận để kiểm tra, vệ sinh hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DN65 Flange

Để đảm bảo khả năng chịu tải và độ kín khít, một sản phẩm DN65 flange tiêu chuẩn bao gồm các thành phần sau:

Cấu tạo chi tiết

• Thân mặt bích: Là phần đĩa kim loại chính, có độ dày được tính toán kỹ lưỡng để chịu được áp suất lưu chất bên trong và lực ép cơ học từ bên ngoài.

• Lỗ bulong: Được khoan chính xác theo các vòng tròn đồng tâm. Số lượng lỗ và đường kính lỗ bulong sẽ thay đổi tùy theo tiêu chuẩn (JIS, ANSI, DIN).

• Bề mặt Sealing (Mặt gương): Khu vực tiếp xúc trực tiếp với gioăng. Bề mặt này có thể được gia công phẳng (FF) hoặc có gờ lồi (RF) để tăng cường độ kín.

• Gioăng làm kín (Gasket): Thành phần nằm giữa hai mặt bích, có nhiệm vụ lấp đầy các khe hở siêu nhỏ để chống rò rỉ.

Nguyên lý hoạt động

Nguyên lý vận hành của DN65 flange dựa trên lực ép nén cơ học. Hai mặt bích được đặt áp sát nhau thông qua một vòng gioăng đệm ở giữa, sau đó được siết chặt bằng hệ thống bulong. Áp lực từ bulong sẽ phân tán đều quanh vòng flange, ép chặt gioăng vào bề mặt sealing để tạo ra một hàng rào ngăn chất lỏng hoặc khí thoát ra ngoài.

Giải thích chuyên sâu: Tại sao kỹ thuật viên luôn phải siết bulong theo hình chéo (đối xứng)? Việc siết theo hình sao/chéo giúp lực ép được dàn đều dần dần lên bề mặt gioăng, tránh hiện tượng gioăng bị lệch hoặc mặt bích bị vênh cục bộ – nguyên nhân hàng đầu gây rò rỉ. Việc chọn đúng tiêu chuẩn lỗ bulong cũng cực kỳ quan trọng vì chỉ cần lệch 1mm, bạn sẽ không thể xỏ bulong qua để cố định mối nối.

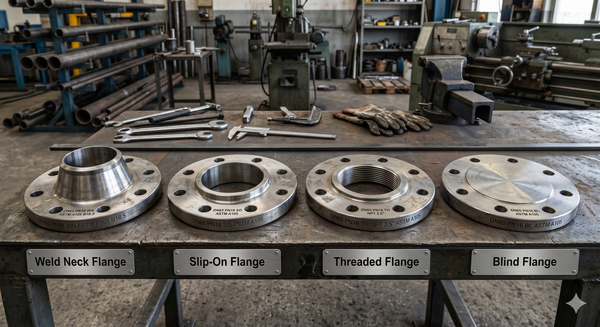

Các Loại DN65 Flange Phổ Biến Theo Kết Nối

Tùy vào đặc tính vận hành của hệ thống, mặt bích DN65 được chia thành các loại hình dạng khác nhau:

Weld Neck Flange (Mặt bích hàn cổ)

Loại này có phần cổ dài để hàn đối đầu với ống. Thiết kế này giúp chuyển ứng suất từ mặt bích sang đường ống, cực kỳ phù hợp cho hệ thống DN65 chịu áp suất cao và có độ rung động mạnh.

Slip On Flange (Mặt bích rỗng)

Ống được luồn vào bên trong lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Slip On dễ lắp đặt hơn và chi phí thấp hơn, phù hợp cho các ứng dụng DN65 áp suất trung bình.

Threaded Flange (Mặt bích ren)

Kết nối với ống bằng ren mà không cần hàn. Đây là giải pháp tối ưu cho các khu vực dễ cháy nổ nơi việc hàn nhiệt bị hạn chế.

Blind Flange (Mặt bích mù)

Là loại đĩa đặc không có lỗ ở giữa, dùng để chặn cuối đường ống DN65 hoặc bịt các đầu chờ để thử áp suất.

Vật Liệu Sản Xuất DN65 Flange

Lựa chọn vật liệu phù hợp với môi trường lưu chất là yếu tố sống còn cho tuổi thọ của mặt bích:

1. Inox 304/316: Khả năng chống ăn mòn hóa học tuyệt vời, thường dùng cho ngành thực phẩm, dược phẩm hoặc môi trường gần biển.

2. Thép Carbon: Chịu lực kéo nén cực tốt và giá thành kinh tế. Thường được sơn phủ chống gỉ và dùng trong dầu khí, hệ thống PCCC.

3. Gang: Vật liệu truyền thống cho các hệ thống cấp nước sạch nhờ khả năng hấp thụ rung động và giá rẻ.

4. Nhựa UPVC/PPR: Dành cho các hệ thống hóa chất nhẹ hoặc nước dân dụng áp lực thấp để tránh tình trạng ăn mòn điện hóa.

Thông Số Kỹ Thuật Và Tiêu Chuẩn DN65 Flange

Một trong những sai lầm phổ biến nhất là giả định mọi mặt bích DN65 đều giống nhau. Thực tế, thông số kỹ thuật bị ràng buộc bởi các tiêu chuẩn quốc tế khác nhau:

Lưu ý: Mặt bích DN65 tương đương 2½ inch. Tuy nhiên, mặt bích JIS 10K DN65 không thể lắp vừa với mặt bích ANSI 150 DN65 vì khoảng cách tâm lỗ bulong và số lượng lỗ hoàn toàn khác nhau.

Vì Sao DN65 Flange Có Thể Bị Rò Rỉ?

Sự cố rò rỉ tại vị trí mặt bích DN65 thường xuất phát từ các nguyên nhân phân tích chuyên sâu sau:

• Sai tiêu chuẩn: Lắp đặt cưỡng ép các mặt bích khác tiêu chuẩn dẫn đến lực ép không đều.

• Bulong siết lệch: Gây hiện tượng "mỏi" kim loại tại một điểm và làm gioăng bị biến dạng.

• Gioăng kém chất lượng: Gioăng không chịu được nhiệt độ hoặc bị ăn mòn bởi lưu chất bên trong.

• Bề mặt Flange cong vênh: Do quá trình hàn nhiệt không kiểm soát hoặc va đập cơ học trong vận chuyển.

Trong các hệ thống DN65 vận hành hơi nóng hoặc hóa chất, giãn nở nhiệt và rung động đường ống là hai tác nhân thầm lặng làm nới lỏng các bulong theo thời gian, đòi hỏi quy trình kiểm tra định kỳ khắt khe.

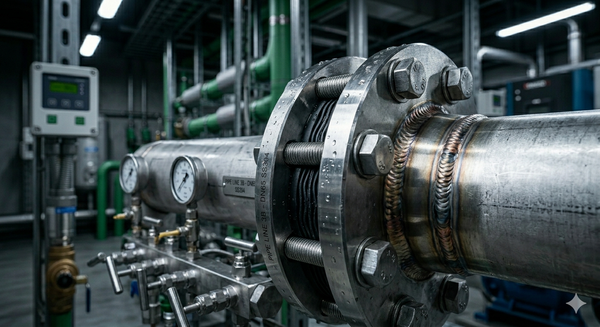

Ứng Dụng Thực Tế Và Checklist Lắp Đặt

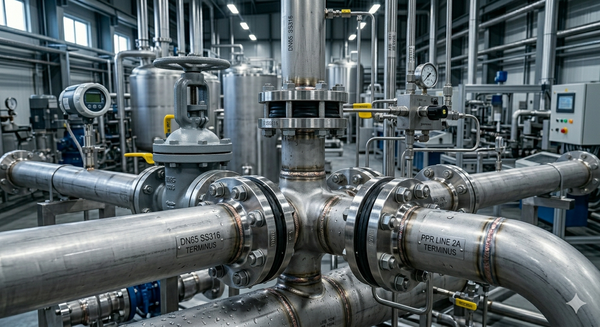

DN65 Flange xuất hiện dày đặc trong:

• Hệ thống PCCC: Kết nối các họng chờ và tủ chữa cháy.

• HVAC: Đường ống dẫn nước lạnh cho hệ thống Chiller tòa nhà.

• Thực phẩm: Đường ống dẫn sữa, nước giải khát (sử dụng inox 316).

Hướng dẫn lắp đặt chuẩn 5 bước:

1. Kiểm tra: Xác nhận tiêu chuẩn dập trên mặt bích khớp với thiết bị (Ví dụ: Cùng là JIS 10K).

2. Làm sạch: Vệ sinh sạch bụi bẩn, gỉ sét trên bề mặt sealing.

3. Căn chỉnh: Đặt gioăng vào giữa, đảm bảo gioăng nằm đúng tâm ống.

4. Siết lực: Xỏ bulong và siết theo hình chéo/ngôi sao bằng lực vừa đủ.

5. Kiểm tra: Tăng dần áp suất hệ thống để theo dõi rò rỉ tại điểm nối.

Checklist chọn mua:

• Xác định đúng kích thước DN65 (2½").

•  Tiêu chuẩn là gì? (JIS, ANSI hay DIN).

•  Áp suất định mức (PN10, PN16 hay Class 150).

• Vật liệu có chịu được lưu chất bên trong không?

•  Kiểu mặt là RF (có gờ) hay FF (phẳng)?

FAQ – Câu Hỏi Thường Gặp Về DN65 Flange

DN65 flange là bao nhiêu inch?

DN65 tương đương với kích thước danh nghĩa 2½ inch.

JIS và ANSI DN65 có lắp lẫn cho nhau được không?

Tuyệt đối không. Khoảng cách tâm lỗ bulong và kích thước ngoài của hai tiêu chuẩn này khác nhau, không thể lắp chung.

Tại sao nên dùng Inox 304 cho hệ thống DN65?

Inox 304 cung cấp sự cân bằng giữa chi phí và khả năng chống gỉ sét, giúp hệ thống bền bỉ hơn trong môi trường ẩm ướt so với thép carbon.

Làm thế nào để tăng tuổi thọ cho mặt bích?

Nên kiểm tra độ chặt của bulong định kỳ 6 tháng một lần và thay thế gioăng ngay khi có dấu hiệu lão hóa hoặc rò rỉ thấm nước.

Kết luận:

Việc lựa chọn đúng DN65 flange không chỉ là một yêu cầu kỹ thuật mà còn là sự đầu tư vào an toàn và hiệu quả kinh tế cho công trình. Bằng cách nắm vững các tiêu chuẩn và quy trình lắp đặt, bạn sẽ đảm bảo hệ thống luôn vận hành ổn định, giảm thiểu tối đa các sự cố rò rỉ không đáng có.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về DN65 Flange
