Cẩm Nang Lựa Chọn Và Tối Ưu Khả Năng Vận Hành Của DN700 Flange Trong Hệ Thống Đường Ống Lớn

Vì Sao DN700 Flange Được Dùng Trong Hệ Thống Đường Ống Lớn?

Trong các hạ tầng cấp thoát nước đô thị, nhà máy thủy điện hay tổ hợp lọc hóa dầu, lưu lượng chất lỏng hoặc khí nén di chuyển qua đường ống là vô cùng lớn. Để duy trì dòng chảy này, hệ thống bắt buộc phải sử dụng các đường ống chính có đường kính khổng lồ. Việc kết nối các đoạn ống này bằng phương pháp hàn cố định 100% sẽ tạo ra một hệ thống piping "chết", khiến việc tháo lắp để sửa chữa, thay thế van hay vệ sinh lòng ống định kỳ trở thành một bài toán bất khả thi về cả thời gian lẫn chi phí dừng vận hành.

Tuy nhiên, khi đường kính ống tăng lên, các điểm liên kết phải đối mặt với một vấn đề kỹ thuật hóc búa: diện tích bề mặt chịu áp lực dòng chảy lớn hơn gấp nhiều lần, yêu cầu độ kín khít tuyệt đối và khả năng chịu tải trọng cơ học cực cao. Hệ thống chỉ cần một sai sót nhỏ trong việc tính toán kết cấu sẽ dẫn đến thảm họa rò rỉ hoặc bục vỡ đường ống. Để giải quyết triệt để rủi ro này, giải pháp kết nối bằng dn700 flange (hay mặt bích DN700) đã trở thành tiêu chuẩn kỹ thuật bắt buộc nhờ cấu trúc phân đoạn thông minh, tính chịu lực vượt trội và sự linh hoạt tối đa cho dòng flange DN700 trong hệ thống piping hạng nặng.

DN700 Flange Là Gì?

DN700 flange là gì? Định nghĩa một cách ngắn gọn theo tiêu chuẩn kỹ thuật quốc tế: Đây là loại mặt bích có kích thước danh nghĩa (Nominal Diameter) ký hiệu là DN700. Khi quy đổi sang hệ inch của Bắc Mỹ, kích thước này tương đương với 28 inch flange (NPS 28).

Chức năng cốt lõi của linh kiện này là tạo ra một mối nối cơ khí có thể tháo rời, liên kết các đoạn ống thép hoặc ống composite lớn với nhau, hoặc nối đường ống chính vào các thiết bị công nghiệp hạng nặng như van chặn kích cỡ lớn, máy bơm tăng áp công suất cao và các bồn chứa lưu chất trung tâm. Đường kính trong thực tế của dòng pipe flange DN700 sẽ được chế tạo để khớp chính xác với đường kính ngoài thực tế của ống phi 711 mm hoặc 720 mm tùy theo tiêu chuẩn sản xuất mà hệ thống áp dụng.

Nguyên Lý Kết Nối Của DN700 Flange

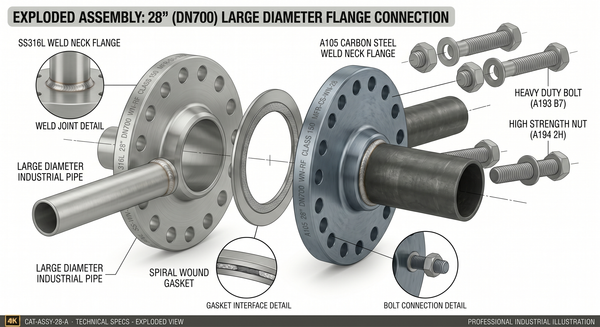

Cơ chế liên kết và làm kín của dòng mặt bích cỡ lớn này hoạt động dựa trên sự phối hợp đồng bộ giữa ba thành phần chính: hai đĩa bích DN700 đối xứng, một vòng đệm công nghiệp (gasket) chèn ở giữa và một hệ thống bulong cường lực cao được siết quanh chu vi đĩa bích. Khi các bulong được siết chặt với một lực momen xoắn (torque) thiết kế, lực ép cơ học sẽ nén chặt vòng đệm gasket vào giữa các đường rãnh hoặc bề mặt nhám của mặt bích, điền đầy hoàn toàn các khoảng trống vi mô và tạo ra một cấu trúc sealing chống leak tuyệt đối dưới áp lực thủy tĩnh của dòng lưu chất.

Đối với các đường ống siêu lớn, kết nối mặt bích được ưu tiên tuyệt đối thay vì hàn chết hay dùng khớp nối mềm nhờ các đặc tính kỹ thuật sau:

• Khả năng chịu áp và triệt tiêu rung động: Khối lượng lưu chất di chuyển trong ống DN700 tạo ra một lực động học và rung động xung kích rất lớn. Kết nối mặt bích với kết cấu thép dày giúp phân bổ đều ứng suất dọc trục, ngăn hiện tượng nứt gãy mỏi tại các khớp nối.

• Độ kín khít bền vững theo thời gian: Diện tích tiếp xúc làm kín lớn của đĩa bích 28 inch kết hợp với đệm kín chuyên dụng chịu được chu kỳ thay đổi nhiệt độ và áp suất liên tục mà không bị biến dạng hay lão hóa.

• Tối ưu hóa công tác bảo trì: Cho phép kỹ thuật viên cô lập từng phân đoạn ống, tháo rời các thiết bị van điều khiển nặng hàng tấn ra khỏi hệ thống để bảo dưỡng chỉ bằng các thiết bị nâng hạ và dụng cụ siết cơ học thông thường.

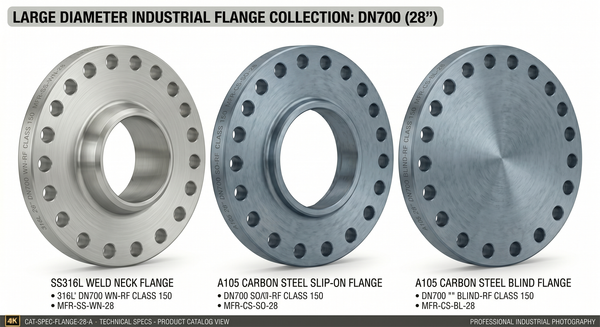

Các Loại DN700 Flange Phổ Biến

Để tương thích với các kiến trúc piping và đặc thù lưu chất khác nhau, large diameter flange kích cỡ DN700 được phân tách rõ ràng theo hai tiêu chí: thiết kế hình học và bản chất vật lý của vật liệu.

Phân loại theo thiết kế cấu tạo kỹ thuật

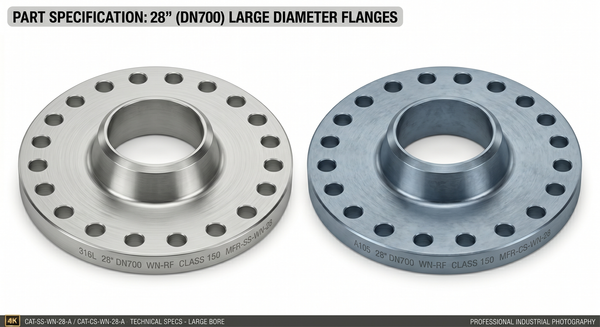

• Weld Neck Flange DN700 (Mặt bích cổ hàn): Đây là dòng mặt bích phổ biến và an toàn nhất cho các hệ thống đường ống lớn. Thiết kế có phần cổ cao vát mép được hàn đối đầu directly vào ống giúp chuyển dịch toàn bộ ứng suất tập trung từ chân mặt bích sang thành ống, tối ưu hóa dòng chảy bên trong và chịu được áp lực cực cao cũng như sự co giãn nhiệt mạnh.

• Slip On Flange DN700 (Mặt bích rỗng trượt): Mặt bích có lòng khoét lớn để lồng trực tiếp ra ngoài thân ống và được cố định bằng hai đường hàn góc (fillet weld) ở cả mặt trong và mặt ngoài. Dòng bích này dễ căn chỉnh tâm, chi phí chế tạo thấp hơn Weld Neck nhưng khả năng chịu mỏi thấp hơn.

• Blind Flange DN700 (Mặt bích mù): Đĩa bích đặc không có lỗ ở tâm, đóng vai trò như một cửa xả hoặc vách ngăn chịu lực cực cao để bịt đầu các đường ống chính của hệ thống lớn, giúp dễ dàng mở rộng mạng lưới đường ống hoặc vệ sinh súc xả lòng ống khi cần.

• Lap Joint Flange (Mặt bích xoay): Thường sử dụng kết hợp với một đoạn ống ngắn có vành loe (Stub End). Thân bích có thể tự do xoay quanh ống, giúp việc định vị và căn chỉnh các lỗ bulong trên đường ống lớn trở nên cực kỳ dễ dàng, giảm thời gian thi công đáng kể.

Phân loại theo vật liệu chế tạo

• Carbon Steel (Thép carbon như A105, Q235, SS400): Loại vật liệu cơ bản nhất, có độ cứng và giới hạn bền kéo vượt trội, tối ưu hóa ngân sách đầu tư cho các hệ thống nước sạch công nghiệp, nước làm mát tuần hoàn hoặc khí khô.

• Inox 304 / Inox 316: Inox flange DN700 sở hữu khả năng chống oxy hóa tuyệt đối nhờ hàm lượng Crom và Niken cao. Đặc biệt, Inox 316 được bổ sung Molybdenum giúp chống lại sự ăn mòn của axit, kiềm mạnh và ion Clorua.

• Duplex Steel (Thép hai thành phần - Thép duplex): Sự kết hợp hoàn hảo giữa cấu trúc austenite và ferrite, mang lại khả năng chịu lực kéo cực hạn và kháng ăn mòn vượt xa các dòng inox thông thường, chuyên dùng trong môi trường nước biển sâu hoặc công nghiệp hóa chất đậm đặc.



Thông Số Kỹ Thuật Quan Trọng Của DN700 Flange

Việc đọc hiểu chính xác thông số dn700 flange là điều kiện tiên quyết để đảm bảo tính lắp lẫn và sự an toàn khi vận hành hệ thống. Bất kỳ sự sai lệch nào về kích thước hình học cũng sẽ biến mặt bích thành một phế phẩm không thể đưa vào lắp ráp.

Dưới đây là bảng thông số kích thước thực tế của dòng mặt bích DN700 (28 Inch) dựa trên các tiêu chuẩn kỹ thuật phổ biến toàn cầu ở phân khúc áp lực thông dụng:

LƯU Ý KỸ THUẬT CỐT LÕI: Nhìn vào bảng số liệu, ta thấy asme b16.5 flange (đối với size lớn sử dụng cấu trúc tương đương tiêu chuẩn ASME B16.47) Class 150 yêu cầu tới 28 lỗ bulong với đường kính tâm lỗ bulong (PCD) là 863.6 mm, trong khi chuẩn din flange DN700 PN10 chỉ có 24 lỗ với PCD là 840 mm. Nếu kỹ sư đặt mua sai mã tiêu chuẩn hoặc trộn lẫn tiêu chuẩn bích, sai lệch PCD và số lỗ sẽ khiến bulong hoàn toàn bị lệch tâm, không thể xỏ qua để siết chặt. Vì kích thước bích DN700 rất nặng, việc sử dụng các loại bulong cường lực cao (thường là cấp bền 8.8 trở lên) là bắt buộc để chịu được lực kéo căng cực đại khi siết chặt đĩa bích dày hàng chục milimet.

So Sánh DN700 Flange Inox Và Thép Carbon

Để cân đối bài toán kinh tế và kỹ thuật, các kỹ sư luôn phải cân nhắc kỹ lưỡng giữa dòng inox flange DN700 và flange thép DN700 (thép carbon).

1. Khả năng kháng ăn mòn vật liệu

• Inox (304/316): Kháng ăn mòn hóa học xuất sắc nhờ lớp màng bảo vệ tự nhiên, không bị rỉ sét hay rỗ bề mặt khi tiếp xúc với lưu chất có tính xâm thực mạnh.

• Carbon Steel: Dễ bị oxy hóa mạnh nếu tiếp xúc với không khí ẩm hoặc lưu chất có tính axit. Bắt buộc phải thực hiện các biện pháp phụ trợ như sơn phủ epoxy chống rỉ hoặc mạ kẽm nhúng nóng bề mặt.

2. Sức bền cơ học và chịu nhiệt

• Carbon Steel: Có khả năng chịu tải trọng tĩnh và chịu áp lực va đập cơ học rất tốt, làm việc ổn định trong dải nhiệt độ cao của các đường ống hơi nước công nghiệp.

• Inox: Giữ được độ dẻo dai lý tưởng ở cả điều kiện nhiệt độ âm sâu (hệ thống khí hóa lỏng) mà không bị giòn, gãy giòn vật liệu.

3. Tối ưu chi phí dự án

• Carbon Steel: Giá thành phôi thép và chi phí gia công cắt gọt thấp, là lựa chọn quốc dân cho các đường ống dẫn nước thô hoặc nước sạch đô thị để giảm thiểu chi phí đầu tư ban đầu (CAPEX).

• Inox: Chi phí nguyên vật liệu rất cao, chỉ nên áp dụng cho các vị trí trọng yếu trong nhà máy hóa chất hoặc thực phẩm nơi yếu tố chống nhiễm khuẩn và kháng hóa chất là bắt buộc.



Ưu Điểm Và Nhược Điểm Của DN700 Flange

Bất kỳ một cấu kiện cơ khí hạng nặng nào cũng có những điểm mạnh đặc trưng và những hạn chế kỹ thuật cần được kiểm soát:

Ưu điểm

• Sức chịu tải áp lực vượt trội: Kết cấu đĩa thép dày cùng hệ thống bulong phân bổ dày đặc cho phép liên kết chịu được áp suất vận hành lớn của các trục ống dẫn chính.

• Độ kín khít đáng tin cậy: Khả năng duy trì lực nén gasket đồng đều trên chu vi đĩa bích lớn giúp triệt tiêu hoàn toàn rủi ro rò rỉ vi mô.

• Hỗ trợ cô lập hệ thống linh hoạt: Tạo điều kiện thuận lợi cho công tác kiểm tra nội soi lòng ống, súc xả hệ thống định kỳ.

Nhược điểm

• Kích thước và trọng lượng khổng lồ: Một chiếc mặt bích mù DN700 tiêu chuẩn có thể nặng từ vài trăm kilogam đến gần 1 tấn, gây áp lực lớn lên hệ thống giá đỡ ống.

• Chi phí vận chuyển và xếp dỡ cao: Đòi hỏi phải sử dụng xe cẩu chuyên dụng và các thiết bị nâng hạ an toàn trong suốt quá trình logistic và thi công tại công trường.

• Yêu cầu kỹ thuật lắp đặt khắt khe: Sai lệch độ phẳng hay kiểm soát momen siết không chuẩn sẽ phá hỏng liên kết ngay lập tức.

TẠI SAO LỰC TORQUE SIẾT BULONG LÀ SỐNG CÒN? Với các dòng mặt bích kích thước lớn như DN700, lực siết bulong không thể ước lượng bằng mắt hay bằng tay. Nếu lực siết không đủ hoặc không đều giữa các lỗ, vòng đệm gasket sẽ bị nén lệch, áp lực dòng chảy lớn bên trong lòng ống sẽ nhanh chóng tìm thấy điểm yếu này để thổi bay gasket (gasket blowout), gây rò rỉ nghiêm trọng và làm mất an toàn vận hành toàn hệ thống.

Ứng Dụng Thực Tế Của Flange DN700

Nhờ khả năng trung chuyển dòng lưu chất khối lượng lớn, dòng mặt bích này xuất hiện tại các vị trí xương sống của các công trình hạ tầng kỹ thuật:

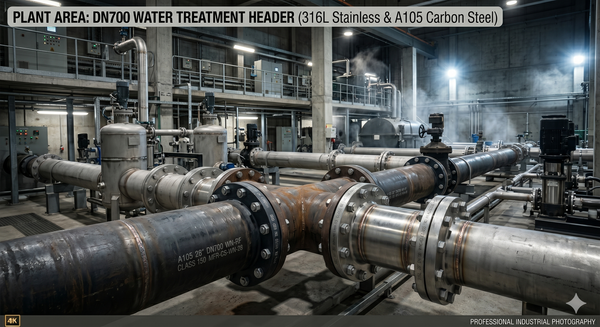

• Nhà máy xử lý và cấp nước sạch: Ứng dụng flange DN700 phổ biến nhất là nằm trên các trục ống dẫn nước thô từ sông, hồ về trạm xử lý và đường ống áp lực chính phân phối nước cho toàn đô thị.

• Trạm bơm và hệ thống xử lý nước thải công nghiệp: Sử dụng tại đầu hút và đầu đẩy của các dòng bơm ly tâm công suất lớn để chịu được rung động mạnh khi máy bơm khởi động.

• Hệ thống HVAC trung tâm của các siêu công trình: Nằm trên các đường ống dẫn nước lạnh (chilled water pipe) của hệ thống điều hòa không khí cho các nhà máy sản xuất linh kiện điện tử lớn.

• Nhà máy nhiệt điện và lọc hóa dầu: Kết nối hệ thống ống dẫn dầu thô, hệ thống nước làm mát bình ngưng (condenser cooling water) tuần hoàn từ tháp giải nhiệt vào lò hơi.

Sai Lầm Thường Gặp Khi Chọn DN700 Flange

Do kích thước lớn và chi phí thay thế cực kỳ tốn kém, việc mắc sai lầm khi chọn lựa mặt bích DN700 sẽ đẩy dự án vào tình trạng lãng phí ngân sách nghiêm trọng:

1. Chọn sai cấp áp suất vận hành (Pressure Class): Mua mặt bích tiêu chuẩn PN10 cho hệ thống chạy ở áp suất test PN16. Kết quả là đĩa bích quá mỏng, bị cong vênh dưới áp lực nước, làm rách hỏng gasket và rò rỉ lưu chất.

2. Trộn lẫn các tiêu chuẩn mặt bích khác nhau: Đặt mua van đúc theo chuẩn ansi flange DN700 nhưng lại chọn ống và mặt bích theo chuẩn jis flange DN700. Khi đưa ra công trường ráp nối, kỹ thuật viên hoàn toàn không thể xỏ bulong qua vì khoảng cách các lỗ bulong (PCD) của hai chuẩn này lệch nhau hoàn toàn.

3. Không kiểm tra kỹ dung sai độ phẳng và PCD: Mua hàng từ các xưởng gia công kém chất lượng, không kiểm soát tốt dung sai chế tạo khiến đĩa bích bị vênh bề mặt, khi siết bulong lực ép không thể phân bổ đều, dẫn đến hiện tượng rò rỉ mãn tính tại mối nối.

4. Sử dụng sai chủng loại đệm làm kín: Dùng đệm cao su rẻ tiền cho hệ thống dẫn hóa chất ăn mòn hoặc hơi nước nhiệt độ cao, khiến đệm bị mủn rã chỉ sau vài tuần hoạt động.



Cách Chọn DN700 Flange Phù Hợp

Hãy áp dụng bảng danh mục kiểm tra (checklist) gồm 5 bước tiêu chuẩn dưới đây để đảm bảo độ chính xác tuyệt đối khi lựa chọn vật tư cho dự án:

• Áp suất làm việc tối đa: Xác định áp suất danh định của hệ thống để lựa chọn chính xác phân khúc: PN10, PN16, Class 150 hay Class 300.

• Đặc điểm nhiệt độ vận hành: Nhiệt độ dòng lưu chất là bao nhiêu? Nếu hệ thống chạy hơi nóng, loại bỏ hoàn toàn các dòng mặt bích nhựa hoặc gasket cao su thông thường.

•  Tính chất hóa học của môi chất: Lưu chất có tính ăn mòn không? Nếu là nước công nghiệp thông thường, dùng thép carbon để tiết kiệm chi phí; nếu là hóa chất hoặc nước thải có tính axit, bắt buộc chọn inox 316.

• Sự đồng nhất của tiêu chuẩn hệ thống: Kiểm tra toàn bộ Catalog kỹ thuật của các thiết bị đi kèm (van, bơm) để chọn chuẩn mặt bích đồng bộ (ASME, DIN, JIS hay BS).

• Phương thức kết nối vật lý với ống: Xác định xem hệ thống yêu cầu độ an toàn cao nhất (chọn Weld Neck Flange) hay yêu cầu tính linh hoạt, dễ căn chỉnh tâm lỗ bulong (chọn Lap Joint Flange).

Lưu Ý Khi Lắp Đặt DN700 Flange

Quá trình thi công lắp đặt một chiếc mặt bích nặng hàng trăm ký lô đòi hỏi tính kỷ luật kỹ thuật rất cao từ đội ngũ thợ cơ khí đường ống:

• Căn chỉnh độ đồng trục (Alignment) tuyệt đối: Hai đầu mặt bích DN700 phải song song và đồng tâm trước khi siết bulong. Tuyệt đối không được dùng lực siết kéo của bulong để cưỡng ép hai đường ống bị lệch trục lại với nhau, điều này sẽ tạo ra ứng suất uốn cực lớn làm nứt cổ mối hàn bích.

• Vệ sinh và bảo vệ bề mặt làm kín (Flange Face): Trước khi chèn gasket, phải dùng bàn chải đồng vệ sinh sạch các vết gỉ sét, ba-via hoặc bụi bẩn bám trên rãnh bích. Một hạt cát nhỏ nằm trên bề mặt bích DN700 cũng đủ tạo ra một đường rò rỉ áp lực.

• Siết bulong theo mô hình ngôi sao (Star-pattern): Đối với dòng bích 24 lỗ hoặc 28 lỗ, kỹ thuật viên phải đánh số thứ tự bulong và thực hiện siết lực đối xứng theo đường kính. Quá trình siết phải chia làm ít nhất 4 công đoạn lực tăng dần (30% -> 60% -> 90% -> 100% lực torque thiết kế) bằng cờ-lê lực chuyên dụng hoặc thiết bị siết thủy lực lực căng (hydraulic bolt tensioner).

Câu Hỏi Thường Gặp Về DN700 Flange

DN700 flange tương đương bao nhiêu inch? Mặt bích DN700 tương đương với kích thước danh nghĩa 28 inch flange (NPS 28) theo hệ thống đo lường tiêu chuẩn Mỹ.

DN700 flange dùng cho áp lực bao nhiêu? Khả năng chịu áp lực hoàn toàn phụ thuộc vào cấp áp suất quy định. Ví dụ, dòng bích tiêu chuẩn DIN PN10 chịu áp suất tối đa là 10 bar, trong khi dòng ASME Class 300 có thể chịu được áp lực làm việc vượt trên 50 bar ở điều kiện nhiệt độ tiêu chuẩn.

Nên dùng mặt bích inox hay thép carbon cho đường ống lớn? Nếu bạn đang làm hệ thống cấp thoát nước sạch đô thị hoặc đường ống dẫn dầu thô, hãy chọn thép carbon để có chi phí rẻ nhất. Nếu hệ thống dẫn nước thải hóa chất, nước biển hoặc môi chất yêu cầu độ tinh khiết tuyệt đối, hãy chọn mặt bích inox.

DN700 flange có bao nhiêu lỗ bulong? Tùy theo tiêu chuẩn sản xuất mà số lỗ sẽ khác nhau để đảm bảo khả năng chịu áp. Thông thường, tiêu chuẩn JIS 10K và DIN PN10/PN16 sẽ thiết kế cấu trúc 24 lỗ bulong, trong khi tiêu chuẩn ASME B16.47 Series A Class 150/300 sẽ yêu cầu thiết kế lên tới 28 lỗ bulong.

Weld neck flange DN700 dùng khi nào? Bạn nên sử dụng loại mặt bích cổ hàn này khi đường ống chính vận hành trong điều kiện áp suất cao, dòng lưu chất có sự thay đổi nhiệt độ liên tục hoặc hệ thống piping chịu tải trọng rung động cơ học lớn từ máy bơm công suất cao.

Tổng Kết Về DN700 Flange

Mặt bích kích thước dn700 flange là một cấu kiện cơ khí hạng nặng có vai trò không thể thay thế trong việc kiến tạo nên sự an toàn, bền vững cho các hệ thống đường ống công nghiệp lưu lượng lớn. Việc thấu hiểu tường tận đặc tính cấu tạo, lựa chọn vật liệu tối ưu và thực hiện quy trình lắp đặt siết lực chuẩn xác chính là chìa khóa giúp doanh nghiệp triệt tiêu hoàn toàn rủi ro sự cố, tối ưu hóa chi phí vận hành vận hành lâu dài cho toàn bộ công trình piping. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về DN700 Flange
