Dummy Flange: Giải pháp bịt kín và cô lập hệ thống đường ống chuyên nghiệp

Trong các hệ thống đường ống phức tạp tại nhà máy hóa chất, dầu khí hay các trạm xử lý nước, sự an toàn và kín khít là yếu tố sống còn. Dummy flange xuất hiện như một thành phần thiết yếu, giúp các kỹ sư kiểm soát dòng lưu chất, thử áp và thực hiện bảo trì định kỳ một cách hiệu quả. Tuy nhiên, thực tế vận hành cho thấy nhiều người dùng vẫn gặp khó khăn trong việc phân biệt giữa dummy flange và blind flange, hoặc chọn sai tiêu chuẩn kỹ thuật dẫn đến sự cố rò rỉ nghiêm trọng. Việc sử dụng vật liệu không tương thích với áp lực vận hành hoặc môi trường hóa chất còn khiến thiết bị ăn mòn nhanh, gây lãng phí chi phí đầu tư. Để hệ thống vận hành an toàn và kín tuyệt đối, bài viết này sẽ phân tích chi tiết dummy flange là gì, cấu tạo chuyên biệt và cách lựa chọn phù hợp nhất cho dự án.

Dummy flange là gì? Khái niệm và tên gọi kỹ thuật

Dummy flange là loại mặt bích đặc, được thiết kế không có lỗ trung tâm, dùng để bịt kín đầu đường ống hoặc cô lập hoàn toàn một phần hệ thống trong quá trình vận hành, bảo trì và thử áp. Trong kỹ thuật, thiết bị này đóng vai trò như một "nắp chặn" di động, cho phép ngắt kết nối tạm thời hoặc vĩnh viễn các nhánh ống mà không cần phải cắt bỏ hay thay đổi kết cấu hạ tầng sẵn có.

Tùy theo khu vực địa lý và thói quen kỹ thuật của từng ngành, dummy flange còn được gọi bằng nhiều cái tên khác nhau như blind flange (mặt bích mù) hoặc đơn giản là flange bịt. Dù tên gọi có sự thay đổi, nhưng chức năng cốt lõi của chúng vẫn thống nhất là ngăn chặn dòng chảy tại các điểm cuối của hệ thống đường ống áp lực.

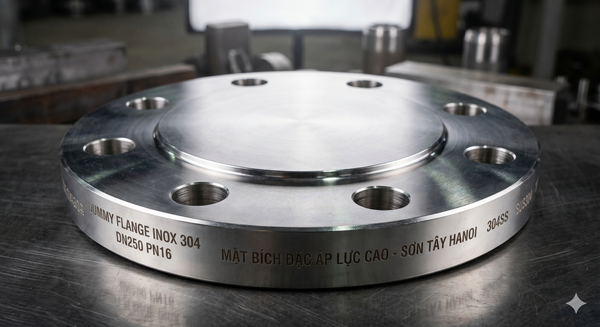

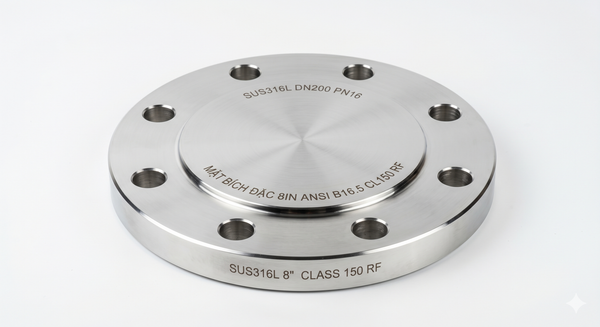

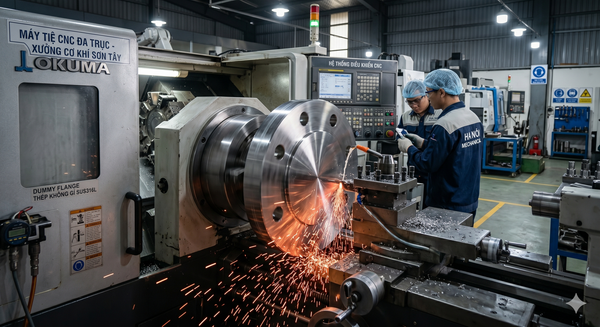

Cấu tạo chi tiết của dummy flange

Về mặt hình học, dummy flange có cấu tạo tương đối đơn giản nhưng đòi hỏi sự chính xác cực cao về mặt cơ khí để chịu được áp lực lớn.

• Thân mặt bích đặc: Là một đĩa kim loại dày, đặc hoàn toàn, đóng vai trò chịu tải trọng áp suất chính từ dòng lưu chất bên trong ống.

• Lỗ bulong: Các lỗ được khoan chuẩn xác quanh viền mặt bích theo các tiêu chuẩn quốc tế, giúp kết nối chặt chẽ với mặt bích đối diện trên đường ống.

• Bề mặt làm kín: Phần diện tích tiếp xúc trực tiếp với gasket (gioăng), có thể được gia công dạng phẳng (FF) hoặc có gờ (RF) để tăng cường khả năng chống rò rỉ.

Đặc điểm nhận biết rõ ràng nhất của thiết bị này là sự thiếu vắng hoàn toàn của lỗ thoát trung tâm, tạo nên một thiết kế dạng đĩa đặc cứng cáp, cho phép nó chịu được áp lực cao hơn đáng kể so với các loại mặt bích rỗng cùng kích thước.

Nguyện lý hoạt động và vai trò trong hệ thống đường ống

Nguyên lý hoạt động của dummy flange dựa trên cơ chế bắt vít cơ học. Thiết bị được lắp ghép thông qua hệ thống bulong với mặt bích đang hở của đường ống. Khi các bulong được siết chặt theo đúng moment lực, bề mặt làm kín của dummy flange sẽ ép chặt vào gasket, tạo ra một rào cản vật lý ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Trong vận hành thực tế, vai trò của dummy flange được chia làm ba nhiệm vụ chính:

1. Ngăn dòng lưu chất: Bịt kín các đầu ống chờ hoặc các nhánh chưa đưa vào sử dụng.

2. Cô lập đường ống: Tách biệt các đoạn ống cần sửa chữa khỏi hệ thống đang hoạt động, giúp bảo vệ an toàn cho công nhân bảo trì.

3. Thử áp hệ thống: Đóng kín các đầu ra để tiến hành bơm áp suất thử nghiệm độ bền và độ kín của toàn bộ tuyến ống trước khi nghiệm thu.



Các loại dummy flange phổ biến theo tiêu chuẩn và vật liệu

Sự đa dạng của hệ thống công nghiệp đòi hỏi dummy flange phải có nhiều biến thể khác nhau để tương thích.

Phân loại theo tiêu chuẩn kỹ thuật

Việc chọn đúng tiêu chuẩn đảm bảo tính lắp lẫn và an toàn cho hệ thống:

• ANSI/ASME: Tiêu chuẩn Mỹ, được sử dụng rộng rãi trong ngành dầu khí và hóa chất toàn cầu.

• JIS: Tiêu chuẩn Nhật Bản, cực kỳ phổ biến tại thị trường châu Á và Việt Nam.

• DIN: Tiêu chuẩn Đức/châu Âu, thường thấy trong các hệ thống máy móc nhập khẩu từ EU.

Phân loại theo vật liệu chế tạo

• Inox 304: Lựa chọn phổ biến nhờ khả năng chống gỉ tốt và mức giá hợp lý cho các môi trường nước sạch hoặc thực phẩm nhẹ.

• Inox 316: Chuyên dụng cho môi trường hóa chất ăn mòn, nước thải công nghiệp và các công trình ven biển nhờ hàm lượng Molypden cao.

• Thép carbon: Ưu tiên cho các hệ thống hơi nóng hoặc dầu khí có áp lực cực cao nhưng yêu cầu giá thành thấp, thường cần sơn phủ chống gỉ bề mặt.

Thông số kỹ thuật tiêu chuẩn của dummy flange

Để việc lựa chọn trở nên dễ dàng và chính xác, người kỹ sư cần nắm rõ các thông số cơ bản sau:

So sánh dummy flange và blind flange: Có sự khác biệt?

Nhiều người thường đặt câu hỏi về sự khác biệt giữa hai thuật ngữ này. Thực tế, về mặt chức năng và cấu tạo, dummy flange và blind flange là một. Cả hai đều là mặt bích đặc hoàn toàn dùng để bịt kín đầu ống. Sự khác biệt chủ yếu nằm ở cách gọi tên: "Blind Flange" là thuật ngữ tiêu chuẩn quốc tế dùng trong các catalogue kỹ thuật, trong khi "Dummy Flange" thường được dùng trong khẩu ngữ kỹ thuật tại một số vùng miền hoặc quy trình quản lý dự án cụ thể.

Vì sao dummy flange cần tuân thủ đúng tiêu chuẩn?

Việc sử dụng mặt bích không đúng tiêu chuẩn là một rủi ro cực lớn. Nếu chọn sai kích thước lỗ bulong hoặc áp lực chịu tải, hệ thống sẽ bị rò rỉ, thậm chí gây nổ đường ống dưới áp suất cao, dẫn đến mất an toàn vận hành nghiêm trọng. Tuân thủ đúng tiêu chuẩn kỹ thuật giúp:

• Đảm bảo độ kín tuyệt đối cho môi trường hóa chất độc hại.

• Tăng tuổi thọ vận hành cho toàn bộ hệ thống nhờ vật liệu tương thích.

• Giảm thiểu chi phí bảo trì phát sinh do sự cố rò rỉ.

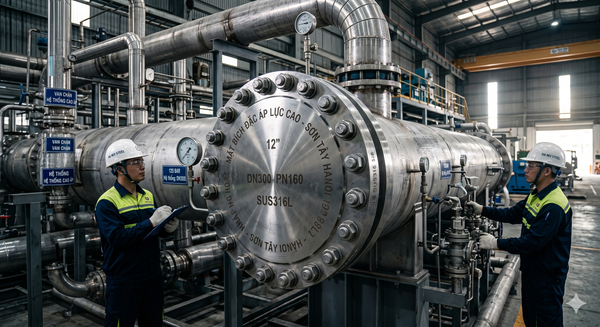

Ứng dụng thực tế của dummy flange trong công nghiệp

Thiết bị này có mặt trong hầu hết các lĩnh vực sản xuất:

• Công nghiệp dầu khí: Dùng để bịt các đầu ống chờ trên giàn khoan hoặc thử áp các đường ống dẫn dầu thô.

• Nhà máy hóa chất: Cô lập các bồn chứa lưu chất nguy hiểm trong quá trình vệ sinh hoặc kiểm định.

• Hệ thống xử lý nước: Ngắt các tuyến ống nhánh để thay thế bơm hoặc van chặn mà không cần dừng toàn bộ hệ thống.

• Nhà máy thực phẩm: Đảm bảo các đầu chờ vệ sinh luôn được bịt kín, tránh nhiễm khuẩn đường ống.

Khi nào nên dùng dummy flange?

Việc sử dụng dummy flange được khuyến nghị trong các trường hợp sau:

1. Bịt kín đầu ống: Khi một nhánh ống kết thúc hoặc chưa được kết nối với thiết bị tiếp theo.

2. Bảo trì hệ thống: Khi cần tháo rời một phần linh kiện để sửa chữa mà vẫn muốn giữ áp suất cho phần còn lại.

3. Thử áp: Là phụ kiện bắt buộc khi tiến hành kiểm tra áp lực đường ống mới lắp đặt.

4. Cô lập lưu chất: Ngăn chặn tuyệt đối sự rò rỉ của các chất lỏng dễ cháy nổ hoặc độc hại vào khu vực đang có người làm việc.



Sai lầm thường gặp và hậu quả khi chọn dummy flange

Sai lầm phổ biến nhất là chọn sai tiêu chuẩn mặt bích (ví dụ lắp lẫn giữa JIS và ANSI), dẫn đến các lỗ bulong không khớp nhau. Tiếp đến là việc sử dụng vật liệu thép carbon cho môi trường hóa chất mạnh khiến mặt bích bị ăn mòn thủng chỉ sau thời gian ngắn. Việc lắp đặt sai gasket (không đúng kích thước hoặc chất liệu) cũng là nguyên nhân hàng đầu gây rò rỉ ngay sau khi vận hành. Những sai sót này không chỉ làm hư hỏng hệ thống mà còn gây thất thoát tài sản và đe dọa sức khỏe con người.

Checklist chọn dummy flange phù hợp

Để đảm bảo chọn đúng thiết bị, quý khách cần kiểm tra các mục sau:

• Kích thước danh định (DN/Inch): Phải tương khớp với đường ống hiện tại.

• Tiêu chuẩn áp lực: PN16, PN25 hay Class 150/300?

• Vật liệu: Inox 304, 316 hay thép carbon?

• Kiểu bề mặt: RF (có gờ) hay FF (phẳng)?

• Nguồn gốc xuất xứ: Có đầy đủ chứng chỉ CO/CQ hay không?

Hướng dẫn lắp đặt và lưu ý khi sử dụng

Quy trình lắp đặt dummy flange cần tuân thủ các bước:

1. Kiểm tra: Làm sạch bề mặt tiếp xúc, đảm bảo không có vết xước sâu.

2. Lắp gasket: Đặt gioăng vào giữa hai mặt bích, đảm bảo căn chỉnh đúng tâm.

3. Siết bulong: Thực hiện siết theo sơ đồ đối xứng để lực ép trải đều lên bề mặt làm kín.

4. Kiểm tra rò rỉ: Bơm lưu chất nhẹ để kiểm tra trước khi tăng áp suất vận hành.

Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng của bulong và gasket. Tuyệt đối không sử dụng mặt bích sai áp lực thiết kế và nên thay thế gasket mới mỗi khi tháo lắp để đảm bảo độ kín tốt nhất.

FAQ – Những câu hỏi thường gặp về dummy flange

Dummy flange có phải blind flange không?

Về cơ bản, hai loại này là một, chỉ khác nhau ở tên gọi tùy theo thói quen sử dụng trong từng ngành hoặc khu vực cụ thể.

Dummy flange dùng để làm gì?

Mục đích chính là bịt kín đầu đường ống, cô lập hệ thống để bảo trì hoặc làm điểm chặn khi thử áp lực đường ống.

Dummy flange có chịu áp lực cao không?

Có, thiết bị này được thiết kế đặc hoàn toàn nên có khả năng chịu áp lực rất lớn, miễn là chọn đúng tiêu chuẩn và độ dày phù hợp với hệ thống.

Nên chọn vật liệu inox 304 hay 316?

Inox 304 phù hợp cho các môi trường nước, khí sạch. Đối với môi trường có hóa chất ăn mòn cao, axit hoặc nước biển, inox 316 là lựa chọn bắt buộc để đảm bảo tuổi thọ.

Dummy flange có cần dùng gasket không?

Bắt buộc phải dùng gasket. Gasket đóng vai trò trám kín các khe hở siêu nhỏ giữa hai bề mặt kim loại, đảm bảo hệ thống không bị rò rỉ.

Việc lựa chọn và lắp đặt dummy flange đúng kỹ thuật không chỉ là vấn đề vật tư, mà còn là cam kết cho sự an toàn và ổn định của toàn bộ công trình. Đầu tư vào sản phẩm chất lượng ngay từ đầu sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và giảm thiểu rủi ro sự cố trong tương lai. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Dummy Flange
