EBARA FSA Pump Catalogue: Thông Số, Model & Hướng Dẫn Chọn
Tìm đúng EBARA FSA pump catalogue để tra thông số và chọn model chính xác
Khi lựa chọn máy bơm ly tâm trục ngang cho hệ thống cấp nước, HVAC, công nghiệp hoặc các ứng dụng tuần hoàn chất lỏng, việc chỉ biết tên dòng bơm EBARA FSA là chưa đủ để đảm bảo hệ thống hoạt động hiệu quả và bền bỉ. Để chọn được model chính xác, người dùng cần kiểm tra kỹ lưỡng các thông số kỹ thuật quan trọng như lưu lượng (Q), cột áp (H), công suất motor, tốc độ quay, vật liệu chế tạo, kích thước lắp đặt và đặc biệt là đường cong đặc tính Q-H. Đây là lúc EBARA FSA pump catalogue trở thành tài liệu kỹ thuật quan trọng và không thể thiếu.
Việc sử dụng đúng phiên bản catalogue của dòng EBARA FSA giúp các kỹ sư, nhà thầu và người vận hành tránh được những sai sót tốn kém do chọn sai bơm, dẫn đến tình trạng thiếu lưu lượng, không đủ áp lực, hoặc tiêu tốn quá nhiều năng lượng không cần thiết. Bài viết này sẽ hướng dẫn chi tiết cách tra cứu, đọc thông số và sử dụng catalogue để chọn model máy bơm EBARA FSA phù hợp nhất với điểm làm việc thực tế của hệ thống.
EBARA FSA pump catalogue là gì?
EBARA FSA pump catalogue là tài liệu kỹ thuật chính thức do hãng EBARA cung cấp, chứa đựng toàn bộ dữ liệu cần thiết về dòng máy bơm ly tâm trục ngang, đầu hút đơn, một cấp EBARA FSA. Catalogue của dòng FSA cung cấp các thông tin chi tiết về phạm vi hoạt động, thông số kỹ thuật, đường cong hiệu suất (performance curves), kích thước tổng thể, vật liệu chế tạo và các tùy chọn có sẵn cho từng model cụ thể trong series.

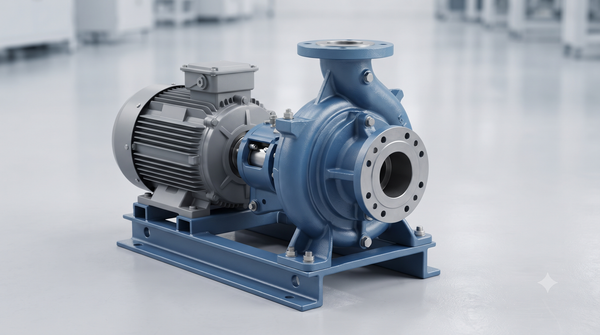

Dòng máy bơm FSA thuộc nhóm máy bơm ly tâm trục rời (end suction centrifugal pumps), thường được thiết kế theo tiêu chuẩn EN 733 (DIN 24255) về kích thước và hiệu suất, giúp việc thay thế trở nên dễ dàng. Cấu hình cơ bản của bơm FSA bao gồm đầu bơm được kết nối với motor điện thông qua khớp nối (coupling) và được đặt trên một bệ đỡ chung (baseplate). Bánh công tác (impeller) là loại kín, được tối ưu hóa để đạt hiệu suất cao.
Lưu ý quan trọng: Không nên khẳng định quá nhiều thông số kỹ thuật cụ thể cho toàn bộ dòng FSA nếu chưa đối chiếu đúng catalogue của phiên bản/model cụ thể. Thông số vận hành, vật liệu, và cấu hình motor có thể khác nhau tùy thuộc vào:
Thị trường phân phối.
Phiên bản sản xuất (ví dụ: FSA, FSAGA, FSACA...).
Vật liệu đầu bơm (Gang, Inox, v.v.).
Tốc độ quay (2 pole - 2900 rpm hoặc 4 pole - 1450 rpm).
Điện áp và tần số (50Hz hoặc 60Hz).
Việc tra cứu đúng EBARA catalogue PDF phiên bản mới nhất và phù hợp với yêu cầu cụ thể là bước đầu tiên và quan trọng nhất để đảm bảo tính chính xác của việc lựa chọn thiết bị.
Catalogue EBARA FSA cung cấp những thông tin gì?
Một bản EBARA FSA pump catalogue đầy đủ thường bao gồm các phần chính sau, được trình bày rõ ràng để người dùng dễ dàng tra cứu:
Model sản phẩm: Catalogue giúp xác định đầy đủ mã model, bao gồm kích thước họng hút và họng xả, đường kính bánh công tác danh định.

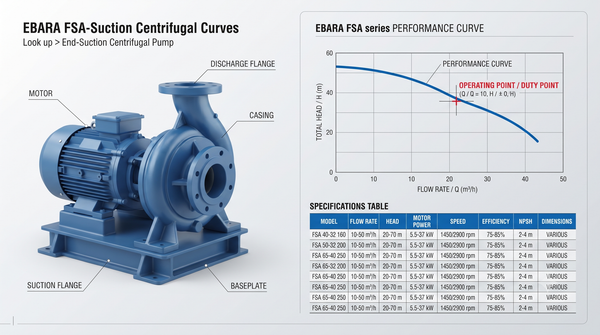

Performance Curve (Đường cong đặc tính): Đây là phần quan trọng nhất, thể hiện mối quan hệ giữa lưu lượng (Q) và cột áp (H) của từng model bơm tại các tốc độ quay khác nhau (thường là 1450 rpm và 2900 rpm). Ngoài ra còn có các đường cong về hiệu suất (η), công suất trục (kW), và NPSHr (cột áp hút thực cần thiết).
Công suất motor: Thông số này thường được thể hiện bằng kW hoặc HP, tương ứng với từng model và điểm làm việc trên đường cong.
Tốc độ quay: Catalogue chỉ rõ bơm được thiết kế để hoạt động ở tốc độ nào (ví dụ: 2 cực - khoảng 2900 rpm, hoặc 4 cực - khoảng 1450 rpm) và tần số điện áp (50Hz).
Kích thước: Bao gồm bản vẽ kỹ thuật và bảng số liệu chi tiết về:
Đường kính đầu hút/xả (Suction/Discharge flange).
Kích thước tổng thể của bơm và bệ máy.
Kích thước lắp đặt, khoảng cách các lỗ bulong chân đế.
Kích thước kết nối đường ống.
Vật liệu: Bảng kê khai chi tiết vật liệu chế tạo cho các bộ phận chính như:
Thân bơm (Casing): Thường là gang.
Bánh công tác (Impeller): Có thể là gang, đồng, hoặc thép không gỉ tùy phiên bản.
Trục bơm (Shaft): Thép không gỉ.
Phớt cơ khí (Mechanical seal) hoặc tùy chọn tết chèn (Gland packing).
Thông tin vận hành: Giới hạn về nhiệt độ chất lỏng, áp suất làm việc tối đa cho phép, loại chất lỏng có thể bơm, và điều kiện lắp đặt.
Cách đọc EBARA FSA pump catalogue
Việc đọc hiểu catalogue là kỹ năng cần thiết để chọn đúng thiết bị. Dưới đây là các bước cơ bản để tra cứu thông tin từ EBARA FSA pump catalogue:
Bước 1: Xác định model: Không chỉ nhìn tên FSA, người dùng cần xác định đầy đủ mã model, ví dụ: FSA 50-32 160. Trong đó, 50 là đường kính họng hút (mm), 32 là đường kính họng xả (mm), và 160 là đường kính danh định của bánh công tác (mm).
Bước 2: Xác định lưu lượng yêu cầu: Dựa trên nhu cầu của hệ thống, xác định lưu lượng cần bơm, ví dụ: Q = 10 m³/h. Không nên chọn máy chỉ dựa trên lưu lượng tối đa mà cần xem xét điểm làm việc thực tế.
Bước 3: Xác định cột áp: Xác định cột áp cần thiết để đẩy chất lỏng đến điểm cao nhất và thắng tổn thất đường ống, ví dụ: H = 30 m.
Bước 4: Đối chiếu Performance Curve: Tìm đến trang biểu đồ của model đã xác định (ví dụ: FSA 50-32 160 tại 2900 rpm). Trên trục hoành (Flow rate - Q), tìm giá trị Q yêu cầu. Từ điểm đó, gióng lên gặp đường cong đặc tính H-Q. Từ giao điểm, gióng sang trục tung (Total Head - H) để kiểm tra cột áp thực tế. Giao điểm này chính là điểm làm việc (Duty Point) của bơm. Cần đảm bảo Duty Point nằm trong khoảng hiệu suất tốt nhất của bơm (thường được đánh dấu trên đường cong).
Bước 5: Kiểm tra công suất: Tại điểm làm việc đã chọn, nhìn xuống đường cong công suất (P - kW) để xác định công suất trục cần thiết, và từ đó chọn công suất motor phù hợp (thường lớn hơn một chút so với công suất trục để dự phòng). Đồng thời kiểm tra hiệu suất của bơm tại điểm đó.
Bước 6: Kiểm tra vật liệu: Đối chiếu bảng vật liệu trong catalogue để đảm bảo các bộ phận tiếp xúc với chất lỏng phù hợp với đặc tính của nước, nước nóng, hoặc hóa chất cần bơm.
Bước 7: Kiểm tra kích thước: Sử dụng bản vẽ kích thước và bảng số liệu để đảm bảo bơm có thể lắp đặt vừa vặn vào không gian sẵn có, phù hợp với đường kính ống và bệ máy.
Các thông số quan trọng cần kiểm tra trong EBARA FSA catalogue
Để việc chọn bơm chính xác, người dùng cần đặc biệt lưu ý các thông số kỹ thuật sau trong EBARA FSA specifications:
| Thông số | Ký hiệu | Đơn vị | Ý nghĩa và Tầm quan trọng |
| Lưu lượng bơm | Q | m³/h, L/s | Thể tích chất lỏng bơm được trong một đơn vị thời gian. Q và H là hai thông số cơ bản nhất. |
| Cột áp bơm | H | m | Áp lực bơm tạo ra, thể hiện bằng độ cao cột nước. Cần đủ để thắng độ cao hình học và tổn thất ma sát. |
| Công suất motor | P | kW, HP | Công suất điện tiêu thụ của động cơ. Cần chọn phù hợp để đảm bảo bơm hoạt động ổn định, tránh quá tải. |
| Tốc độ quay | n | rpm | Số vòng quay của bơm mỗi phút. Ảnh hưởng trực tiếp đến Q và H. Phổ biến là 1450 rpm (4 cực) và 2900 rpm (2 cực). |
| Hiệu suất | η | % | Tỷ lệ giữa năng lượng hữu ích truyền cho chất lỏng và năng lượng tiêu thụ của motor. Bơm có hiệu suất cao giúp tiết kiệm điện năng. |
| Cột áp hút thực cần thiết | NPSHr | m | Áp suất tối thiểu cần có tại họng hút để tránh hiện tượng xâm thực (cavitation). Cần đảm bảo NPSHa (cột áp hút sẵn có của hệ thống) > NPSHr + an toàn. |
| Kích thước họng hút/xả | DNA / DNM | mm | Đường kính danh định của mặt bích đầu hút và đầu xả. Cần khớp với đường kính ống. |
| Vật liệu chế tạo | - | - | Quyết định độ bền của bơm đối với chất lỏng và môi trường lắp đặt. |
Mặc dù Q và H là hai thông số quan trọng nhất để xác định bơm có đáp ứng điểm làm việc hay không, nhưng chỉ nhìn Q-H vẫn chưa đủ. Người dùng cần đồng thời kiểm tra hiệu suất, công suất motor, NPSH, vật liệu và kích thước để có cái nhìn tổng thể và lựa chọn tối ưu.
Cách chọn model EBARA FSA dựa trên điểm làm việc
Khái niệm "Duty Point" (Điểm làm việc) là trung tâm của việc lựa chọn máy bơm. Duty Point là sự kết hợp giữa lưu lượng yêu cầu (Q) và cột áp cần thiết (H) của hệ thống tại điều kiện vận hành thực tế.
Ví dụ minh họa: Hệ thống cấp nước yêu cầu lưu lượng Q = 20 m³/h và cột áp H = 25 m. Người vận hành không nên chỉ tìm kiếm một máy bơm có Q_max = 20 m³/h một cách máy móc. Thay vào đó, họ cần tra cứu EBARA FSA pump catalogue và thực hiện các bước sau:
Chọn tốc độ quay phù hợp (ví dụ: 1450 rpm thường được ưu tiên cho độ bền cao hơn và ít tiếng ồn hơn trong các ứng dụng cấp nước liên tục).
Tìm biểu đồ hoạt động của các model FSA tại 1450 rpm.
Trên biểu đồ, xác định điểm (Q=20, H=25).
Kiểm tra xem điểm này nằm trên hoặc gần đường cong đặc tính của model nào nhất.
Ví dụ, điểm (20, 25) có thể nằm trên đường cong của model FSA 65-40 200A khi được tiện cánh.
Tại điểm làm việc này, kiểm tra công suất tiêu thụ và hiệu suất. Nên ưu tiên chọn model mà điểm làm việc nằm gần vùng hiệu suất cao nhất (Best Efficiency Point - BEP) của bơm, thay vì chọn một bơm quá lớn và phải vận hành xa điểm thiết kế, gây lãng phí năng lượng và giảm tuổi thọ.
Việc chọn bơm có điểm làm việc nằm trong vùng vận hành phù hợp với thiết kế giúp đảm bảo hiệu suất cao nhất và hạn chế các vấn đề về rung động hay xâm thực.
So sánh thông số giữa các model EBARA FSA như thế nào?
Catalogue cho phép so sánh các model khác nhau để tìm ra lựa chọn tốt nhất. Việc so sánh không nên chỉ dựa trên giá cả ban đầu mà cần xem xét tổng thể các yếu tố kỹ thuật và vận hành:
| Tiêu chí so sánh | Model A (Ví dụ: FSA 40-32 160) | Model B (Ví dụ: FSA 50-32 160) |
| Lưu lượng tại Duty Point | Đạt yêu cầu | Đạt yêu cầu |
| Cột áp tại Duty Point | Đạt yêu cầu | Đạt yêu cầu |
| Công suất motor yêu cầu | P1 (kW) | P2 (kW) |
| Hiệu suất tại Duty Point | η1 (%) | η2 (%) |
| Tốc độ quay | 2900 rpm | 2900 rpm |
| Vật liệu chế tạo | Gang/Đồng | Gang/Inox |
| Kích thước kết nối | DNA40/DNM32 | DNA50/DNM32 |
Nguyên tắc so sánh là ưu tiên model đáp ứng tốt nhất điểm làm việc với hiệu suất cao nhất, công suất tiêu thụ thấp nhất và vật liệu phù hợp nhất với yêu cầu của chất lỏng. Đôi khi, một model có giá đầu tư thấp hơn nhưng lại tiêu tốn nhiều điện năng hơn trong quá trình vận hành, dẫn đến chi phí tổng thể cao hơn.
EBARA FSA được ứng dụng trong những hệ thống nào?
Dòng máy bơm ly tâm EBARA FSA nhờ tính linh hoạt và dải thông số rộng, được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Tuy nhiên, việc xác định ứng dụng cụ thể cần dựa trên sự đối chiếu chính xác giữa thông số bơm trong catalogue và yêu cầu của hệ thống:
Hệ thống cấp nước: Bơm FSA thường được sử dụng trong các trạm bơm cấp nước sạch, hệ thống tăng áp cho tòa nhà cao tầng, khu dân cư, và các công trình công cộng.
HVAC: Trong các hệ thống điều hòa không khí, bơm FSA được dùng để tuần hoàn nước nóng và nước lạnh trong các hệ thống chiller, tháp giải nhiệt.
Công nghiệp: Ứng dụng trong việc tuần hoàn nước làm mát cho máy móc, bơm nước công nghệ trong các nhà máy sản xuất, hệ thống cấp nước cho nồi hơi (tùy phiên bản chịu nhiệt).
Xử lý nước: Bơm FSA được dùng trong các giai đoạn khác nhau của quy trình xử lý nước, từ cấp nước thô đến tuần hoàn nước trong các bể lọc, bể phản ứng.
PCCC: Một số model FSA có thể được cấu hình và chứng nhận để sử dụng trong các hệ thống phòng cháy chữa cháy (tùy thuộc vào tiêu chuẩn địa phương và yêu cầu của cơ quan PCCC).
Việc tham khảo phần "Applications" trong EBARA FSA pump catalogue giúp người dùng có cái nhìn tổng quan về các lĩnh vực mà dòng bơm này có thể phục vụ.
Những sai lầm thường gặp khi tra cứu EBARA FSA pump catalogue
Việc tra cứu sai cách có thể dẫn đến việc chọn sai bơm, gây ra nhiều vấn đề nghiêm trọng trong quá trình vận hành. Dưới đây là những sai lầm thường gặp cần tránh:
Chỉ nhìn model: Tên gọi "FSA" chỉ là tên dòng bơm, chưa đủ để xác định toàn bộ cấu hình. Cần tra cứu mã model đầy đủ.
Chỉ nhìn Q max: Lưu lượng tối đa ghi trên catalogue không phải là điểm vận hành phù hợp và hiệu quả nhất.
Bỏ qua cột áp: Bơm đạt lưu lượng yêu cầu nhưng không đủ cột áp (head) sẽ không thể đẩy nước đến vị trí đích hoặc không đảm bảo áp lực tại vòi.
Không kiểm tra NPSH: Bỏ qua thông số NPSH có thể dẫn đến nguy cơ xâm thực (cavitation), gây hư hỏng cánh bơm và giảm tuổi thọ thiết bị.
Không kiểm tra vật liệu: Sử dụng bơm với vật liệu tiêu chuẩn (ví dụ: gang) cho các chất lỏng có tính ăn mòn hoặc nước nóng vượt quá giới hạn cho phép sẽ dẫn đến hỏng hóc nhanh chóng.
Dùng catalogue không đúng phiên bản: Đây là lỗi rất phổ biến. Sử dụng catalogue cũ, hoặc catalogue của một phiên bản FSA khác, hoặc catalogue cho thị trường khác (ví dụ: 60Hz thay vì 50Hz) sẽ dẫn đến các thông số kỹ thuật không chính xác cho model đang cần mua.
Luôn đảm bảo sử dụng phiên bản EBARA FSA pump catalogue mới nhất và chính thức từ nhà sản xuất hoặc đại lý ủy quyền.
Checklist chọn bơm EBARA FSA từ catalogue
Để đảm bảo việc lựa chọn máy bơm EBARA FSA từ catalogue được chính xác và đầy đủ, người dùng có thể tham khảo checklist chi tiết dưới đây:
Bước 1: Xác định chất lỏng: Ghi rõ loại chất lỏng cần bơm (nước sạch, nước nóng, nước có hóa chất, nước lẫn hạt rắn), nhiệt độ và độ pH.
Bước 2: Xác định lưu lượng: Duty Point - Lưu lượng yêu cầu (Q) tại điểm vận hành mong muốn (m³/h hoặc L/s).
Bước 3: Xác định cột áp: Duty Point - Cột áp yêu cầu (H) tại điểm vận hành mong muốn (m).
