EN 1092-1 PN16 Flange: Tiêu chuẩn kỹ thuật và ứng dụng trong hệ thống áp lực trung bình
A. Tình huống thực tế và tầm quan trọng của tiêu chuẩn mặt bích
Trong việc thiết kế và lắp đặt các hệ thống đường ống công nghiệp, một trong những sai lầm gây tốn kém nhất chính là lựa chọn sai tiêu chuẩn mặt bích. Thực tế tại nhiều dự án, việc nhầm lẫn giữa các hệ tiêu chuẩn khác nhau dẫn đến tình trạng không đồng bộ trong kết nối, gây rò rỉ áp lực nghiêm trọng hoặc thậm chí không thể lắp đặt được thiết bị vào hệ thống sẵn có. Điều này không chỉ làm gián đoạn tiến độ thi công mà còn làm giảm tuổi thọ vận hành của toàn bộ công trình.
Đặc biệt, đối với các dự án sử dụng thiết bị và công nghệ theo tiêu chuẩn Châu Âu, dòng mặt bích EN 1092-1 PN16 flange là thành phần không thể thay thế. Tuy nhiên, nhiều kỹ thuật viên vẫn đặt ra các câu hỏi cốt lõi: EN 1092-1 PN16 thực tế là tiêu chuẩn gì? Khả năng chịu áp của nó cụ thể ra sao? Liệu nó có thể thay thế cho tiêu chuẩn DIN hay ANSI hay không? Bài viết này sẽ phân tích chuyên sâu để giải đáp mọi thắc mắc kỹ thuật về dòng mặt bích phổ biến này.
B. Kiến thức nền tảng về EN 1092-1 PN16 Flange
EN 1092-1 PN16 flange là gì?
EN 1092-1 PN16 flange là loại mặt bích được sản xuất và kiểm định dựa trên bộ tiêu chuẩn Châu Âu EN 1092-1, dành riêng cho các mặt bích làm từ thép hoặc hợp kim thép. Đây là tiêu chuẩn hợp nhất, thay thế cho các tiêu chuẩn quốc gia cũ hơn như DIN (Đức) hay BS (Anh) tại khu vực Châu Âu.
Trong đó, các ký hiệu mang ý nghĩa kỹ thuật cụ thể:
EN 1092-1: Bộ tiêu chuẩn quy định về kích thước, vật liệu, dung sai và phương pháp sản xuất mặt bích thép.
PN16 (Pressure Nominal): Chỉ số áp suất danh nghĩa, cho thấy mặt bích có khả năng chịu được áp suất vận hành tối đa khoảng 16 bar ở điều kiện nhiệt độ tiêu chuẩn.
Loại mặt bích này đóng vai trò là "mắt xích" kết nối then chốt trong các hệ thống cấp nước sạch, hệ thống điều hòa trung tâm (HVAC), công nghiệp thực phẩm và các đường ống dẫn hóa chất nhẹ.
Cấu tạo và nguyên lý hoạt động
Mặt bích tiêu chuẩn EN 1092-1 PN16 bao gồm:
Thân mặt bích: Được gia công tinh xảo từ phôi thép carbon hoặc inox (thép không gỉ), có độ dày và đường kính tuân thủ nghiêm ngặt theo bảng thông số kỹ thuật.
Bề mặt làm kín: Phổ biến nhất là dạng RF (Raised Face) - bề mặt có gờ nhô lên để tăng cường áp lực lên gioăng, hoặc dạng FF (Flat Face) - bề mặt phẳng hoàn toàn.
Lỗ bulong: Được thiết kế đồng bộ về khoảng cách và số lượng lỗ (4, 8, 12... lỗ tùy theo kích thước DN) nhằm đảm bảo tính lắp lẫn giữa các thiết bị cùng tiêu chuẩn.
Nguyên lý vận hành: Mặt bích hoạt động bằng cách tạo ra một liên kết ghép cơ khí. Khi kết nối hai đầu ống hoặc thiết bị, một lớp gioăng (gasket) được đặt ở giữa, sau đó các bulong được siết chặt để tạo ra độ kín khít tuyệt đối, giúp hệ thống chịu được áp lực dòng chảy mà không gây thất thoát lưu chất.
C. Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật
1. Phân loại theo kiểu dáng và vật liệu
Để đáp ứng các yêu cầu kỹ thuật đa dạng, EN 1092-1 PN16 được chia thành nhiều biến thể:

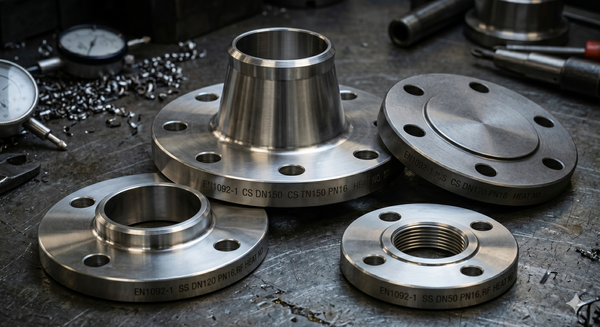

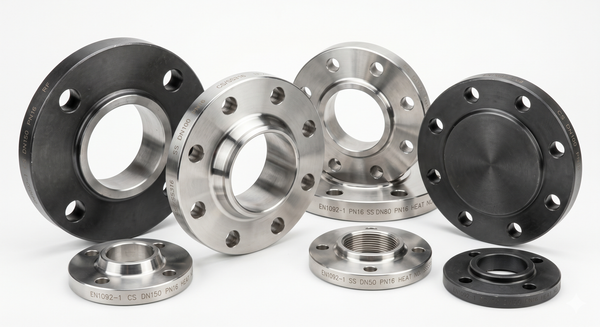

Phân loại theo kiểu mặt bích
Slip-On Flange (Mặt bích hàn trượt): Ống được lồng vào trong mặt bích và hàn cả hai mặt. Ưu điểm là dễ căn chỉnh và giá thành cạnh tranh.
Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này phân phối ứng suất tốt hơn, cực kỳ bền bỉ trong môi trường áp lực cao hoặc nhiệt độ thay đổi đột ngột.
Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các đầu chờ thiết bị.
Threaded Flange (Mặt bích ren): Kết nối bằng ren, phù hợp cho các vị trí không thể hàn hoặc các hệ thống áp lực thấp.
Phân loại theo vật liệu
Thép Carbon (A105, Q235): Lựa chọn tối ưu về chi phí cho các hệ thống nước, khí nén thông thường.
Inox (304/316): Khả năng kháng hóa chất và chống ăn mòn vượt trội, là tiêu chuẩn bắt buộc trong ngành thực phẩm và dược phẩm.
Thép mạ kẽm: Lớp kẽm bảo vệ bề mặt giúp hạn chế gỉ sét khi lắp đặt trong môi trường ngoài trời hoặc độ ẩm cao.
2. Thông số kỹ thuật và So sánh liên hệ
Khả năng chịu áp của dòng PN16 được tính toán dựa trên công thức áp suất danh nghĩa $PN \approx 16 \text{ bar}$ ở nhiệt độ phòng. Khi nhiệt độ tăng cao, khả năng chịu áp sẽ giảm dần theo biểu đồ nhiệt áp quy định trong tiêu chuẩn.
So sánh EN 1092-1 PN16 và ANSI Class 150:
Một trong những sai lầm phổ biến nhất là cố gắng lắp mặt bích tiêu chuẩn Châu Âu vào thiết bị tiêu chuẩn Mỹ (ANSI/ASME). Dưới đây là bảng so sánh cho thấy sự khác biệt:
| Tiêu chí | EN 1092-1 PN16 | ANSI Class 150 |
| Gốc tiêu chuẩn | Châu Âu (ISO) | Mỹ (ASME) |
| Đơn vị áp lực | PN (bar) | Class (psi) |
| Khoảng cách lỗ bulong | Theo hệ Metric (mm) | Theo hệ Inch |
| Khả năng thay thế | Không tương thích trực tiếp | Không tương thích trực tiếp |
Phân tích chuyên sâu: Dù cả hai đều dành cho hệ thống áp suất trung bình, nhưng đường kính vòng chia lỗ bulong (PCD) và kích thước lỗ của chúng hoàn toàn khác nhau. Việc cố gắng cưỡng ép lắp đặt sẽ gây biến dạng bulong và mất an toàn hệ thống.
D. Ứng dụng thực tế và Lưu ý khi lựa chọn
Tại sao nên dùng PN16 flange?
Dòng mặt bích này được ưa chuộng nhờ tính đồng bộ hóa cao trong các dự án quốc tế. Nó cung cấp sự cân bằng hoàn hảo giữa trọng lượng và khả năng chịu tải, phù hợp cho hầu hết các nhu cầu dẫn lưu chất thông dụng từ nước, khí đến hơi áp trung bình.

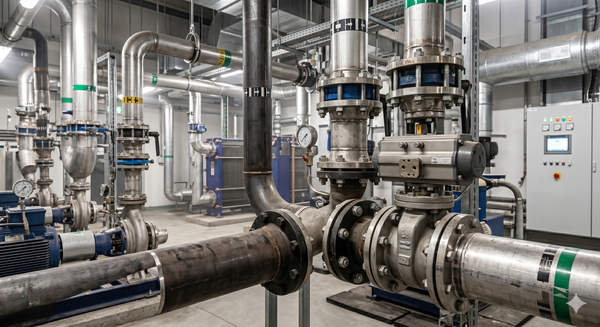

Các ứng dụng tiêu biểu
Hệ thống HVAC: Kết nối các cụm Chiller, Cooling Tower và hệ thống điều hòa trung tâm tại các tòa nhà cao tầng.
Cấp thoát nước: Sử dụng trong các nhà máy nước sạch, trạm bơm chung cư nhờ độ bền cao và dễ bảo trì.
Công nghiệp thực phẩm: Sử dụng phiên bản Inox 316 để đảm bảo tiêu chuẩn vệ sinh trong các dây chuyền sản xuất thực phẩm và hệ thống CIP (Clean-in-Place).
Khi nào nên sử dụng?
Bạn nên lựa chọn PN16 khi áp suất vận hành thực tế nằm trong khoảng 10-14 bar (để dự phòng an toàn) và hệ thống tổng thể đang tuân thủ tiêu chuẩn Châu Âu. Nếu áp suất vượt quá 16 bar, cần chuyển sang tiêu chuẩn PN25 hoặc PN40.
E. Hướng dẫn chọn mua và Checklist lắp đặt
Quy trình chọn lọc chuẩn chuyên gia
Xác định môi trường lưu chất: Nếu dẫn nước dùng thép carbon; nếu dẫn thực phẩm hoặc hóa chất ăn mòn dùng Inox.
Kiểm tra kích thước danh nghĩa (DN): Đảm bảo kích thước DN của mặt bích khớp hoàn toàn với đường kính ống (DN15, DN50, DN100...).
Lựa chọn kiểu kết nối: Dùng Slip-On cho sự tiện lợi hoặc Weld Neck cho sự an tâm tuyệt đối về áp lực.
Checklist lắp đặt an toàn

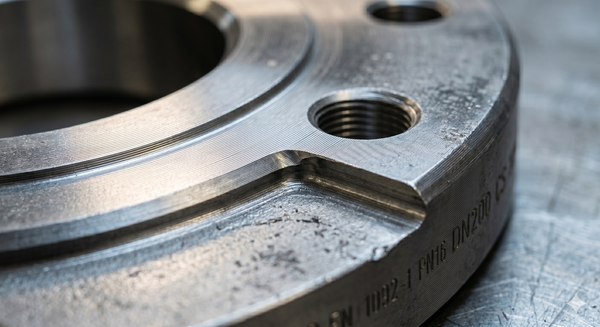

[ ] Đối chiếu ký hiệu "EN 1092-1 PN16" được dập trên thân mặt bích.
[ ] Kiểm tra bề mặt RF/FF không bị trầy xước sâu.
[ ] Sử dụng loại gioăng (gasket) tương thích với nhiệt độ và hóa chất của lưu chất.
[ ] Siết bulong theo thứ tự đối xứng và đúng lực siết khuyến cáo.
[ ] Thực hiện test áp tĩnh (Hydrostatic Test) trước khi đưa vào vận hành chính thức.
F. FAQ - Giải đáp thắc mắc phổ biến
1. EN 1092-1 PN16 có giống với tiêu chuẩn DIN 2502 không?
Về cơ bản, EN 1092-1 là tiêu chuẩn kế thừa của DIN 2502. Chúng có kích thước lắp đặt tương đồng và có thể thay thế lẫn nhau trong hầu hết các trường hợp, giúp việc bảo trì máy móc cũ của Đức trở nên dễ dàng hơn.
2. PN16 thực tế chịu được bao nhiêu áp suất?
PN16 tương đương khoảng 1.6 MPa hay 16 bar (xấp xỉ 16 kg/cm²). Tuy nhiên, khả năng chịu áp thực tế phụ thuộc rất nhiều vào nhiệt độ làm việc của lưu chất.
3. Tại sao không lắp được mặt bích PN16 vào van tiêu chuẩn ANSI?
Vì khoảng cách giữa các tâm lỗ bulong và đường kính lỗ của hai tiêu chuẩn này khác nhau. Bạn cần sử dụng bộ chuyển đổi hoặc chọn van có cùng tiêu chuẩn mặt bích.
4. Nên chọn mặt bích thép hay inox cho hệ thống nước?
Đối với nước sinh hoạt bình thường, thép carbon mạ kẽm là đủ để tiết kiệm chi phí. Nếu là hệ thống nước thải có nồng độ hóa chất cao, Inox là lựa chọn bắt buộc để chống ăn mòn.
Kết luận:
Việc hiểu rõ và áp dụng đúng tiêu chuẩn EN 1092-1 PN16 flange không chỉ đảm bảo tính kỹ thuật cho công trình mà còn thể hiện sự chuyên nghiệp của đơn vị thiết kế. Hãy luôn tuân thủ các chỉ số về áp lực và vật liệu để xây dựng những hệ thống đường ống bền bỉ và an toàn nhất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về EN 1092-1 PN16 Flange
