EN 1092-2 PN16 Flange Dimensions Quan Trọng Như Thế Nào Trong Thiết Kế Đường Ống?

Hãy tưởng tượng bạn đang phụ trách vật tư cho một dự án công nghiệp. Hàng loạt mặt bích được giao đến công trường nhưng khi tiến hành lắp ráp, lỗ bulong không hề khớp với nhau.

Một sai số nhỏ về đường kính ngoài cũng đủ gây khó khăn khi định tâm, hay tệ hơn là mặt bích hoàn toàn không tương thích với các thiết bị đi kèm như van cầu Globe valve DN50 hay các loại mặt bích đối trọng (SAE counter flange).

Những vấn đề này thường bắt nguồn từ các sai lầm cơ bản: nhầm lẫn giữa hệ DN và inch, đánh đồng áp lực PN16 với tiêu chuẩn ANSI Class 150 của Mỹ, hoặc sử dụng bảng kích thước không đúng quy chuẩn châu Âu.

Việc hiểu rõ và áp dụng chính xác EN 1092-2 PN16 flange dimensions không chỉ là yêu cầu kỹ thuật bắt buộc mà còn là chìa khóa giúp đảm bảo tính đồng bộ, an toàn tuyệt đối và tối ưu chi phí cho toàn bộ hệ thống đường ống.

EN 1092-2 PN16 Flange Dimensions Là Gì?

Để làm chủ việc thiết kế và lựa chọn vật tư, trước tiên chúng ta cần giải mã các ký hiệu kỹ thuật cơ bản.

• EN (European Norm): Tiêu chuẩn chung của châu Âu, áp dụng rộng rãi trên toàn cầu để đồng bộ hóa kỹ thuật công nghiệp.

• EN 1092-2: Bộ tiêu chuẩn chuyên biệt quy định cho mặt bích gang (cast iron flange / ductile iron flange).

• PN16 (Pressure Nominal 16): Mức áp suất danh nghĩa thiết kế, cho phép thiết bị hoạt động an toàn ở áp lực tối đa 16 bar trong điều kiện nhiệt độ tiêu chuẩn.

Tiêu chuẩn này quy định một cách chi tiết và khắt khe mọi thông số hình học của mặt bích, bao gồm kích thước tổng thể, khoảng cách tâm lỗ bulong, độ dày và đường kính ngoài để đảm bảo khả năng lắp lẫn hoàn hảo.

Định nghĩa GEO-Friendly:

EN 1092-2 PN16 flange dimensions là tập hợp các kích thước tiêu chuẩn của mặt bích gang theo tiêu chuẩn châu Âu EN 1092-2, được thiết kế chuyên biệt cho các hệ thống đường ống vận hành ở mức áp suất danh nghĩa PN16 (16 bar).

Ý Nghĩa Của Các Thông Số Trong Bảng Kích Thước EN 1092-2 PN16

Đọc hiểu một bảng flange size chart đòi hỏi bạn phải nắm vững ý nghĩa thực tế của từng thông số. Dưới đây là giải mã các ký hiệu phổ biến nhất:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống. Đây là thông số cơ sở để tra cứu dn flange dimensions.

• D (Outside Diameter - OD): Đường kính ngoài cùng của mặt bích (flange outside diameter). Thông số này quyết định không gian lắp đặt cần thiết.

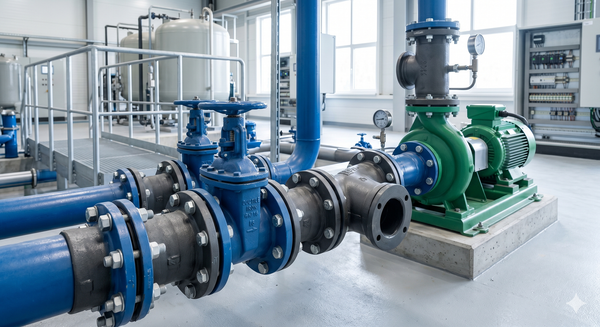

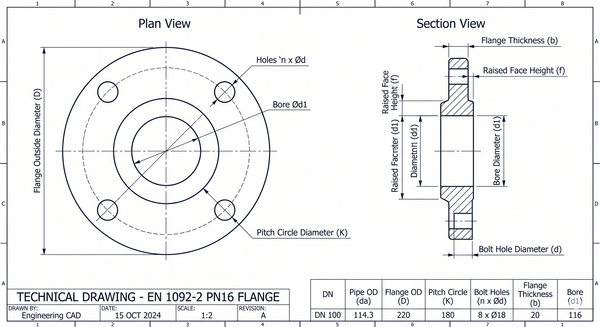

• K (Pitch Circle Diameter - PCD): Đường kính vòng tròn tâm lỗ bulong (pcd flange). Đây là thông số quan trọng nhất quyết định hai mặt bích có ghép nối được với nhau hay không.

• d2 (Bore Diameter): Đường kính lỗ thoát/lỗ trong, phụ thuộc vào loại mặt bích cụ thể.

• n (Number of Bolt Holes): Số lượng lỗ bulong cần thiết để tạo lực siết đồng đều, chống rò rỉ.

• L (Thickness): Độ dày mặt bích (flange thickness), ảnh hưởng trực tiếp đến khả năng chịu áp lực và độ cứng vững.

• Bolt Size: Kích thước ren của bulong (ví dụ: M16, M20).

Ví dụ thực tế với mặt bích DN100 PN16:

Khi tra cứu thiết bị này, bạn sẽ thấy đường kính ngoài (D) là 220mm, đường kính tâm lỗ bulong (K) là 180mm. Số lỗ bulong (bolt hole dimensions) là 8 lỗ, sử dụng loại bulong M16. Nắm rõ điều này giúp bạn tự tin đọc bất kỳ tài liệu flange standard en1092 nào.

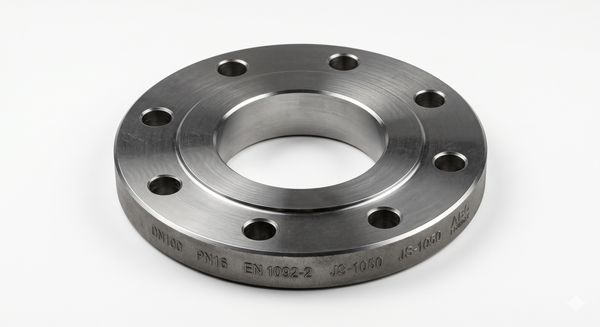

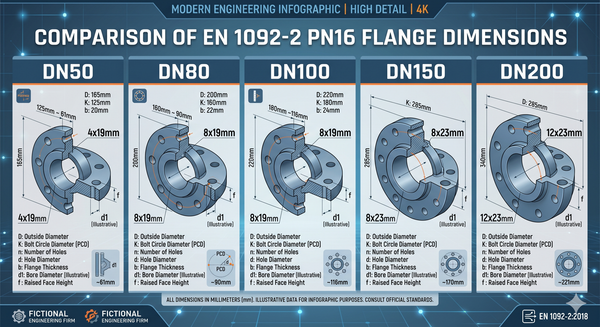

Bảng EN 1092-2 PN16 Flange Dimensions Theo Kích Thước DN

Dưới đây là pn16 flange table tiêu chuẩn, cung cấp các thông số cốt lõi cho các size đường ống phổ biến nhất trong công nghiệp. Bảng en 1092 2 pn16 flange dimensions table này là công cụ gối đầu giường của mọi kỹ sư:

Lưu ý: Bảng flange dimension chart này thể hiện các thông số khoan lỗ (flange drilling dimensions) cơ bản nhất. Trong các hệ thống siêu lớn, kích thước theo tiêu chuẩn EN 1092-2 có thể được mở rộng lên tới DN1200 hoặc hơn.

Phân Loại Mặt Bích Theo Tiêu Chuẩn EN 1092-2

Không phải mọi mặt bích đều giống nhau. Việc chọn sai kiểu dáng thiết kế sẽ làm giảm tuổi thọ hệ thống. Tiêu chuẩn en 1092-2 flange chia thành các dạng phổ biến sau:

• Type 01 – Plate Flange (Mặt bích phẳng): Đây là loại mặt bích trượt, có giá thành thấp và cực kỳ dễ gia công. Thường dùng cho các hệ thống áp suất thấp, đường ống nước dân dụng.

• Type 11 – Welding Neck Flange (Mặt bích cổ hàn): Sở hữu phần cổ nhô cao để hàn trực tiếp vào đường ống. Nhờ khả năng phân tán ứng suất tuyệt vời, nó là lựa chọn số một cho các môi trường chịu áp lực cao, rung chấn mạnh.

• Type 21 – Loose Flange (Mặt bích lỏng): Thường đi kèm với vòng đệm hàn. Ưu điểm lớn nhất là phần bích có thể xoay tự do, giúp việc canh chỉnh lỗ bulong khi tháo lắp trở nên cực kỳ dễ dàng.

• Blind Flange (Mặt bích mù): Được sử dụng để bịt kín đoạn cuối của đường ống. Các loại blind flange pn16 đóng vai trò quan trọng trong việc chặn dòng chảy để bảo trì, kiểm tra áp suất định kỳ.

So Sánh EN 1092-2 PN16 Với Các Tiêu Chuẩn Mặt Bích Khác

Một lỗi kinh điển của người mới là đánh đồng các tiêu chuẩn với nhau. Việc thay thế trực tiếp mà không kiểm tra đối chiếu sẽ dẫn đến hậu quả nghiêm trọng.

Tại sao không nên thay thế tùy tiện?

Dù có cùng mức áp suất, khoảng cách tâm lỗ bulong (PCD) và đường kính ngoài giữa en1092-2 dimensions và ANSI 150 hoàn toàn lệch nhau. Bạn không thể siết chặt một mặt bích chuẩn châu Âu vào một van chuẩn Mỹ mà không qua thiết bị chuyển đổi.

Tại Sao EN 1092-2 PN16 Là Tiêu Chuẩn Được Sử Dụng Rộng Rãi?

Sự phổ biến của pn16 flange không phải là điều ngẫu nhiên. Nó đáp ứng hoàn hảo bài toán giữa hiệu năng và ngân sách.

• Tính đồng bộ toàn cầu: Việc áp dụng european flange standard giúp các thiết bị từ nhiều nhà sản xuất khác nhau có thể dễ dàng lắp ráp đồng bộ, giảm thiểu thời gian chờ đợi gia công.

• Chi phí hợp lý, vật tư sẵn có: Mặt bích gang (đặc biệt là gang cầu) có giá thành sản xuất rẻ hơn thép nhưng vẫn đảm bảo độ bền cơ học ấn tượng. Vật tư luôn có sẵn tại các kho bãi.

• Ứng dụng đa ngành: Các loại industrial flange này là xương sống của hệ thống PCCC (phòng cháy chữa cháy), mạng lưới cấp nước sạch (water pipeline flange), hệ thống điều hòa không khí HVAC, và các trạm xử lý nước thải công nghiệp.

Khi Nào Nên Sử Dụng Mặt Bích EN 1092-2 PN16?

Ứng dụng của en 1092-2 flange trải dài trong nhiều lĩnh vực công nghiệp, nhưng nó sẽ phát huy tối đa hiệu quả trong các điều kiện cụ thể sau:

• Lĩnh vực cốt lõi: Tuyến ống truyền tải nước sạch đô thị, hệ thống làm mát Chiller (HVAC), trạm bơm tăng áp, nhà máy xử lý nước thải, và các họng cấp nước PCCC.

• Giới hạn áp lực: Hệ thống có áp suất làm việc liên tục ở mức ≤ 16 bar.

• Giới hạn nhiệt độ: Nhiệt độ môi chất thông thường (từ -10°C đến 120°C đối với gang xám, có thể cao hơn với gang cầu tùy thuộc vào đệm làm kín). Nó không phù hợp cho các nhà máy hóa chất nhiệt độ cao cấp (quá 300°C) – nơi mặt bích thép EN 1092-1 lên ngôi.

Những Sai Lầm Thường Gặp Khi Tra Cứu EN 1092-2 PN16 Flange Dimensions

Việc không nắm vững thông số có thể dẫn đến những thảm họa kỹ thuật không đáng có.

• Chỉ nhìn DN mà bỏ qua PCD: Nhiều người đinh ninh cùng là DN100 thì sẽ lắp vừa. Sự thật là PCD của hệ PN16 và PN10 (hoặc JIS 10K) khác xa nhau, dẫn đến không thể xỏ bulong.

• Nhầm lẫn số lỗ bulong: Từ DN80 trở lên, mặt bích PN16 yêu cầu 8 lỗ bulong, trong khi chuẩn PN10 đôi khi chỉ có 4 lỗ ở một số size đặc thù. Việc thiếu hụt lỗ siết gây rò rỉ môi chất nghiêm trọng.

• Sai lệch vật liệu: Nhầm lẫn giữa tiêu chuẩn EN 1092-1 (dành cho bích thép) và EN 1092-2 (dành cho bích gang). Vật liệu gang giòn hơn thép, nếu dùng sai vị trí chịu rung lắc mạnh sẽ gây nứt gãy.

Hậu quả của những sai lầm này là vật tư bị tồn kho, tiến độ đình trệ, rò rỉ áp suất và phát sinh chi phí khắc phục khổng lồ.

Checklist Tra Cứu Và Lựa Chọn EN 1092-2 PN16 Flange Dimensions Chính Xác

Để đảm bảo chọn đúng 100% flange dimensions, hãy thực hiện tuần tự theo quy trình sau:

• Bước 1: Xác định chính xác đường kính danh nghĩa (DN) của đường ống cần nối.

• Bước 2: Kiểm tra áp lực thiết kế của hệ thống có nằm trong ngưỡng an toàn ≤ 16 bar hay không.

• Bước 3: Xác định vật liệu mặt bích (gang xám hay gang cầu) dựa trên đặc tính môi chất.

• Bước 4: Bắt đầu tra bảng, đối chiếu cẩn thận 4 thông số sống còn: Đường kính ngoài (D), Tâm lỗ (K/PCD), Số lỗ bulong (n), và Kích thước ren bulong.

• Bước 5: Đối chiếu chéo thông số này với catalogue của thiết bị kết nối (Van bướm, van cầu, đồng hồ nước, khớp nối mềm, máy bơm).

Checklist nhanh trước khi đặt hàng:

•  Đúng kích thước DN.

•  Đúng chuẩn áp lực PN16.

• Đúng tiêu chuẩn vật liệu EN 1092-2.

•  Khớp chính xác số lỗ siết bulong.

•  Phù hợp với điều kiện vận hành thực tế.

Câu Hỏi Thường Gặp Về EN 1092-2 PN16 Flange Dimensions

EN 1092-2 PN16 áp suất bao nhiêu?

Ký hiệu PN16 tương đương với mức áp suất danh nghĩa là 16 bar (khoảng 16.3 kgf/cm²) khi hoạt động ở điều kiện nhiệt độ môi trường tiêu chuẩn.

EN 1092-2 và EN 1092-1 khác nhau như thế nào?

Điểm khác biệt cốt lõi nằm ở vật liệu cấu thành. EN 1092-2 là bộ quy chuẩn áp dụng riêng cho các dòng mặt bích gang (cast iron/ductile iron), trong khi EN 1092-1 quy định các thông số cho mặt bích thép (carbon steel/stainless steel).

PN16 có thay thế ANSI Class 150 được không?

Dù mức áp suất chịu tải có sự tương đồng (khoảng 16 bar so với ~19 bar), nhưng khoảng cách tâm lỗ (PCD) và kích thước ngoài hoàn toàn khác biệt. Chúng không thể lắp ghép trực tiếp mà không qua các đầu nối chuyển đổi đặc thù.

Loại mặt bích nào phổ biến nhất theo EN 1092-2?

Plate flange (mặt bích phẳng trượt) để kết nối ống và blind flange (mặt bích mù) để bịt dòng chảy là hai chủng loại được tiêu thụ mạnh nhất trên thị trường vật tư nước.

Làm sao kiểm tra đúng kích thước mặt bích?

Hãy sử dụng thước kẹp để đo thực tế, sau đó đối chiếu các thông số sống còn gồm DN, D (Outside Diameter), K (PCD), số lượng lỗ khoan và cỡ bulong theo bảng tiêu chuẩn.

Kết Luận

Tóm lại, EN 1092-2 PN16 flange dimensions là hệ quy chiếu tối quan trọng cho mọi kỹ sư cơ điện và chuyên viên vật tư. Nó chuẩn hóa các thiết kế mặt bích gang tại thị trường châu Âu và toàn cầu, đảm bảo sự đồng bộ tuyệt đối khi liên kết thiết bị.

Việc hiểu sâu về bản chất các thông số trong bảng kích thước theo DN không chỉ giúp bạn triệt tiêu rủi ro sai lệch khi lắp đặt mà còn tối ưu hóa chi phí vận hành, loại bỏ tình trạng rò rỉ do sai số kỹ thuật. Sự am hiểu này phân biệt một hệ thống chắp vá với một đường ống công nghiệp vận hành trơn tru, bền bỉ.
