End Cap Pipe: Giải Pháp Bịt Kín Đầu Ống An Toàn Và Đúng Kỹ Thuật

Vì Sao Đầu Ống Cần Được Bịt Kín Đúng Kỹ Thuật?

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kết thúc một tuyến ống không đơn thuần là dừng dòng chảy mà là một bài toán về an toàn và hiệu suất. Thực tế, nhiều kỹ thuật viên thường gặp phải tình huống đầu ống bỏ trống hoặc bịt kín tạm bợ, dẫn đến những hệ lụy nghiêm trọng.

Khi đầu ống không được xử lý đúng cách, rò rỉ lưu chất là rủi ro hàng đầu, gây lãng phí tài nguyên và ô nhiễm môi trường. Nguy hiểm hơn, bụi bẩn, tạp chất hoặc các hóa chất ăn mòn từ bên ngoài có thể xâm nhập, phá hủy cấu trúc bên trong của hệ thống vốn đang vận hành ổn định. Đặc biệt, đối với các hệ thống có áp suất cao, việc thiếu một linh kiện chặn dòng chuẩn xác sẽ làm thất thoát áp lực, khiến toàn bộ dây chuyền hoạt động kém hiệu quả, thậm chí gây cháy nổ tại các điểm xung yếu.

Để giải quyết triệt để những rủi ro này, End cap pipe (nắp bịt đầu ống) xuất hiện như một giải pháp cứu cánh, giúp bịt kín đầu ống một cách an toàn, bền vững và thẩm mỹ. Việc lựa chọn đúng pipe cap giúp hệ thống vận hành ổn định và giảm chi phí bảo trì.

End Cap Pipe Là Gì?

End cap pipe là một phụ kiện cơ khí chuyên dụng được thiết kế để lắp đặt tại vị trí cuối cùng của một đường ống, có chức năng bịt kín hoàn toàn để ngăn chặn dòng lưu chất. Trong giới kỹ thuật, thiết bị này còn được biết đến với nhiều tên gọi khác như Pipe cap, Pipe end cap, hay phổ biến nhất tại Việt Nam là Nắp bịt đầu ống.

Vai trò của End cap pipe không chỉ dừng lại ở việc ngăn rò rỉ. Nó đóng vai trò như một "chốt chặn" bảo vệ, ngăn không cho các tác nhân ngoại cảnh xâm nhập vào lòng ống khi chưa đưa vào sử dụng. Đồng thời, đây là thành phần thiết yếu để kết thúc một lộ trình đường ống một cách chuyên nghiệp, cho phép hệ thống chịu được áp suất tại điểm cuối mà không xảy ra hiện tượng biến dạng hay nứt vỡ.

Cấu Tạo Của End Cap Pipe

Dù nhìn bề ngoài khá đơn giản, nhưng một sản phẩm End cap pipe tiêu chuẩn phải được chế tạo dựa trên những tính toán khắt khe về vật lý:

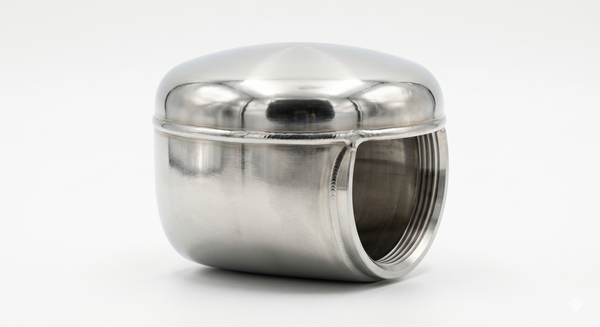

Phần thân nắp bịt

Thân nắp thường có thiết kế dạng chén hoặc hình vòm (ellipsoidal). Thiết kế này không phải ngẫu nhiên; dạng vòm giúp phân phối áp suất lưu chất đều lên bề mặt kim loại, giảm thiểu ứng suất tập trung tại một điểm, từ đó tăng khả năng chịu lực vượt trội so với các nắp phẳng thông thường.

Mép kết nối

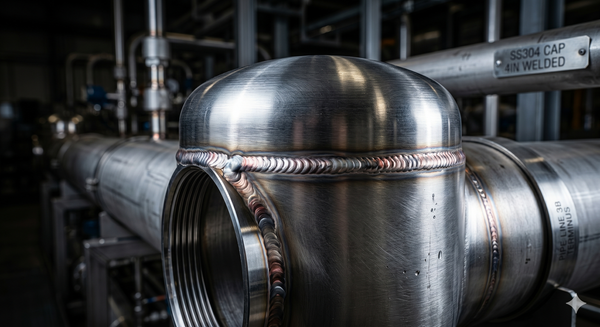

Đây là phần quan trọng nhất để đảm bảo độ kín. Tùy vào yêu cầu kỹ thuật, mép kết nối có thể được vát cạnh để hàn đối đầu (Butt weld) giúp tạo mối liên kết vĩnh cửu, hoặc được tiện ren (Threaded) để linh hoạt trong việc tháo lắp và bảo trì.

Lớp hoàn thiện bề mặt

Để gia tăng tuổi thọ, các nắp bịt thường được xử lý bề mặt kỹ lưỡng. Tùy vào vật liệu, chúng có thể được đánh bóng (với inox), mạ kẽm nhúng nóng hoặc phủ sơn Epoxy chống ăn mòn hóa học, giúp sản phẩm trụ vững trong các môi trường khắc nghiệt như nước biển hay hóa chất.

Nguyên Lý Hoạt Động Của Pipe End Cap

Nguyên lý cốt lõi của Pipe end cap là tạo ra một rào cản vật lý kín khít tuyệt đối ở đầu ống. Khi được lắp đặt thông qua phương pháp hàn hoặc siết ren, nắp bịt trở thành một phần của thành ống.

Vì sao End cap chịu được áp suất cao?

Nhờ vào cấu trúc hình học đặc biệt (thường là dạng lồi), khi lưu chất (khí, lỏng) va đập vào bề mặt nắp, áp lực sẽ được phân tán đều theo các đường cong của nắp và truyền sang thành ống. Điều này giúp ngăn chặn sự tập trung ứng suất, cho phép nắp bịt chịu được áp suất tương đương hoặc thậm chí cao hơn chính đoạn ống đó.

Tại sao cần chọn đúng độ dày và vật liệu?

Mỗi hệ thống có một định mức áp suất (PN) và môi trường hóa lý khác nhau. Việc chọn đúng độ dày (Schedule - SCH) đảm bảo nắp không bị thủng do mài mòn hoặc nứt do áp lực vượt tải. Vật liệu tương thích với ống cũng giúp tránh hiện tượng ăn mòn điện hóa tại điểm tiếp xúc.

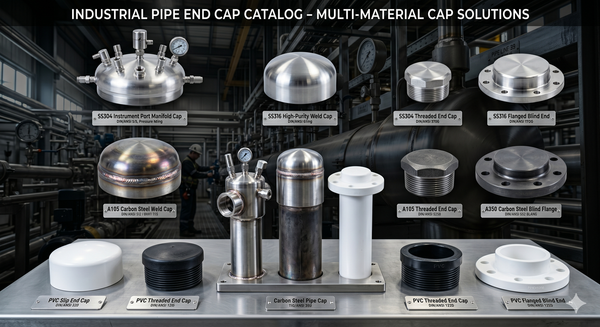

Các Loại End Cap Pipe Phổ Biến

Để đáp ứng nhu cầu đa dạng của các ngành công nghiệp, Pipe cap được sản xuất với nhiều biến thể:

Stainless Steel End Cap (Nắp bịt Inox)

Được làm từ inox 304 hoặc 316, loại này nổi tiếng với khả năng chống ăn mòn tuyệt vời. Đây là lựa chọn hàng đầu cho các ngành đòi hỏi vệ sinh cao như thực phẩm, dược phẩm và xử lý hóa chất nồng độ cao.

Carbon Steel Pipe Cap (Nắp bịt thép carbon)

Ưu điểm lớn nhất là khả năng chịu lực cực tốt và giá thành kinh tế hơn inox. Chúng thường được dùng trong các đường ống dẫn dầu, khí gas hoặc hệ thống phòng cháy chữa cháy (PCCC).

PVC Pipe End Cap (Nắp bịt nhựa)

Đặc tính nhẹ, giá rẻ và tuyệt đối không rỉ sét. Tuy nhiên, chúng chỉ phù hợp cho hệ thống cấp thoát nước dân dụng hoặc các ứng dụng áp suất thấp, nhiệt độ bình thường.

Threaded & Welded Pipe Cap

• Threaded (Nối ren): Dùng cho ống nhỏ, áp suất trung bình, dễ tháo rời để vệ sinh hoặc mở rộng đường ống sau này.

• Welded (Nối hàn): Dùng cho ống lớn, yêu cầu độ kín tuyệt đối và chịu áp suất cực cao, mang tính chất cố định lâu dài.



Thông Số Kỹ Thuật Quan Trọng

Khi đặt hàng hoặc thiết kế hệ thống, bạn cần đặc biệt lưu ý các thông số sau:

• Kích thước danh định (DN): Dao động từ DN15 cho đến các kích thước khổng lồ như DN1200, đảm bảo khớp hoàn toàn với đường kính ngoài của ống.

• Độ dày thành (Schedule): Các tiêu chuẩn phổ biến như SCH10, SCH20, SCH40, SCH80... Độ dày càng lớn, khả năng chịu áp suất càng cao.

• Áp suất làm việc: Thường ký hiệu qua PN (PN10, PN16) hoặc Class (Class 150, 300, 600...).

• Tiêu chuẩn sản xuất: Đảm bảo tính lắp lẫn quốc tế với các tiêu chuẩn như ASTM (Mỹ), ANSI/ASME (Kỹ thuật), DIN (Đức) hay JIS (Nhật Bản).

So Sánh Pipe Cap Với Các Giải Pháp Khác

Vì Sao End Cap Pipe Có Thể Bị Hỏng Hoặc Rò Rỉ?

Ngay cả khi sử dụng linh kiện tốt, sự cố vẫn có thể xảy ra do các nguyên nhân khách quan và chủ quan:

1. Hàn sai kỹ thuật: Mối hàn không ngấu hoặc có lỗ khí là kẽ hở cho rò rỉ dưới áp suất lớn.

2. Chọn sai vật liệu: Sử dụng nắp thép thường cho môi trường axit sẽ dẫn đến thủng nắp do ăn mòn chỉ sau thời gian ngắn.

3. Tác động của nhiệt độ và rung động: Sự giãn nở nhiệt không đồng nhất giữa nắp và ống, hoặc rung động cơ học liên tục từ máy bơm có thể làm mỏi mối nối, gây nứt toác.

4. Sự mỏi kim loại: Qua hàng chục năm vận hành, cấu trúc tinh thể kim loại thay đổi, làm giảm khả năng chịu tải ban đầu.

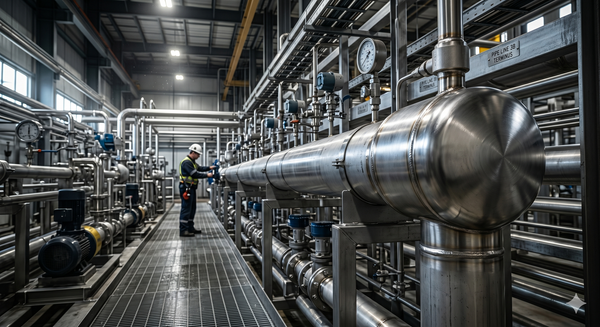

Ứng Dụng Thực Tế Của End Cap Pipe

End cap pipe xuất hiện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Bịt các đầu chờ trong tòa nhà, khu đô thị.

• Đường ống dầu khí: Đảm bảo an toàn tuyệt đối tại các điểm cuối của tuyến dẫn dầu thô.

• Nhà máy thực phẩm/Hóa chất: Inox end cap giúp duy trì môi trường vô trùng.

• Hệ thống HVAC: Bịt đầu ống đồng hoặc ống nước ngưng trong hệ thống điều hòa trung tâm.

Khi nào bạn nên sử dụng? Ngoài việc kết thúc tuyến ống vĩnh viễn, bạn nên dùng khi cần bịt đầu chờ để dự phòng mở rộng hệ thống trong tương lai, hoặc dùng làm nắp đậy tạm thời để thử áp suất trước khi nghiệm thu công trình.

Hướng Dẫn Lắp Đặt Và Checklist Kiểm Tra

Quy trình lắp đặt tiêu chuẩn:

1. Bước 1: Đo đạc và kiểm tra chính xác kích thước DN của ống để chọn nắp phù hợp.

2. Bước 2: Vệ sinh sạch gỉ sét, dầu mỡ tại đầu ống và mép nắp bịt.

3. Bước 3: Tiến hành hàn (đối với nắp hàn) hoặc quấn băng tan/keo chuyên dụng rồi siết chặt (đối với nắp ren).

4. Bước 4: Thử áp bằng nước hoặc khí để xác nhận không có điểm rò rỉ.

5. Bước 5: Sơn phủ chống gỉ bảo vệ mối hàn.

Checklist chọn Pipe Cap:

• Kích thước DN đã khớp với ống?

•  Độ dày (SCH) có chịu tải được áp suất hệ thống?

• Vật liệu có tương thích với lưu chất (nước, dầu, axit...)?

• Đã có chứng chỉ tiêu chuẩn (ASTM/JIS...) chưa?

FAQ – Câu Hỏi Thường Gặp

1. End cap pipe dùng để làm gì?

Nó dùng để bịt kín hoàn toàn đầu cuối của đường ống nhằm chặn dòng lưu chất, ngăn rò rỉ và bảo vệ bên trong đường ống khỏi tác nhân bên ngoài.

2. Pipe cap và Blind flange khác nhau thế nào?

Pipe cap thường nhẹ hơn, rẻ hơn và được hàn/vặn trực tiếp vào ống. Blind flange (mặt bích mù) nặng hơn, lắp bằng bulong, cho phép tháo lắp nhanh chóng để kiểm tra bên trong ống.

3. Bao lâu nên kiểm tra Pipe cap định kỳ?

Tùy môi trường, nhưng thông thường từ 6–12 tháng bạn nên kiểm tra bề mặt và mối nối một lần để phát hiện sớm các dấu hiệu ăn mòn hoặc nứt vỡ.

Kết luận:

End cap pipe tuy là phụ kiện nhỏ nhưng lại nắm giữ vai trò then chốt trong việc bảo vệ tính toàn vẹn của hệ thống đường ống. Đầu tư vào một nắp bịt chất lượng và lắp đặt đúng kỹ thuật chính là cách tốt nhất để bạn tiết kiệm chi phí sửa chữa và đảm bảo an toàn cho công trình về lâu dài. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về End Cap Pipe
