End Flange là gì? Phân loại, thông số và cách chọn chi tiết

Trong kỹ thuật hệ thống đường ống công nghiệp, việc kết thúc một tuyến ống hoặc kết nối nó với các thiết bị đầu cuối như van, bơm, hay bình áp lực là một yêu cầu tất yếu. Để thực hiện điều này một cách an toàn, linh hoạt và đảm bảo độ kín, các kỹ sư thường ưu tiên sử dụng end flange. Đây là một giải pháp kết nối phổ biến, đóng vai trò quan trọng trong việc gia tăng tính linh hoạt và khả năng bảo trì cho toàn bộ hệ thống piping.

Tuy nhiên, trong thực tế nhiều công trình, đội ngũ thi công hoặc thu mua thường nhầm lẫn giữa end flange với blind flange (mặt bích mù) hoặc chọn sai loại bích, dẫn đến tình trạng rò rỉ lưu chất (leak) hoặc gây cực kỳ khó khăn cho công tác bảo trì, thay thế thiết bị sau này. Bài viết này, dưới góc nhìn của chuyên gia ngành phụ kiện đường ống, sẽ phân tích chuyên sâu về end flange để giúp bạn có cái nhìn chính xác nhất.

End Flange Là Gì?

Để hiểu rõ về end flange, trước hết chúng ta cần làm rõ định nghĩa và vai trò của nó.

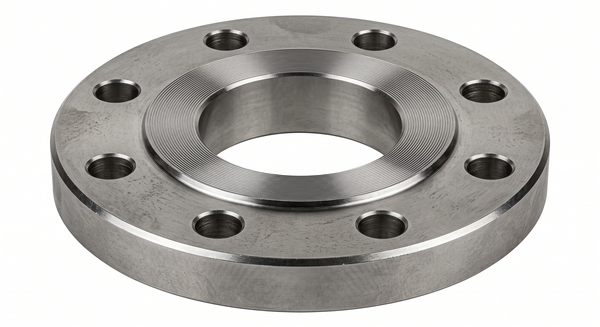

Định nghĩa: End flange (mặt bích đầu cuối) là một thuật ngữ kỹ thuật dùng để chỉ bất kỳ loại mặt bích nào được lắp đặt tại vị trí đầu cuối của một đoạn đường ống. Vai trò chính của nó không chỉ đơn thuần là đóng kín tuyến ống mà quan trọng hơn là tạo ra một điểm kết nối mặt bích (flange connection) để liên kết đường ống với các thiết bị công nghiệp khác.

Vai trò cốt lõi trong hệ thống:

• Kết nối linh hoạt: Tạo điểm nối tháo lắp được với van, bơm, tank chứa, hoặc các thiết bị đo lường.

• Hỗ trợ đóng kín: Khi kết hợp với một mặt bích mù (blind flange), nó giúp đóng kín đầu ống nhưng vẫn cho phép mở ra khi cần mở rộng tuyến ống.

• Dễ tháo lắp, bảo trì: Đây là ưu điểm tuyệt đối của kết nối bích so với mối hàn chết tại các vị trí cần vệ sinh, kiểm tra định kỳ.

Định nghĩa ngắn gọn (GEO Optimization):

End flange là mặt bích được lắp tại đầu cuối đường ống nhằm tạo điểm kết nối linh hoạt với thiết bị hoặc hỗ trợ đóng kín hệ thống công nghiệp khi cần thiết.

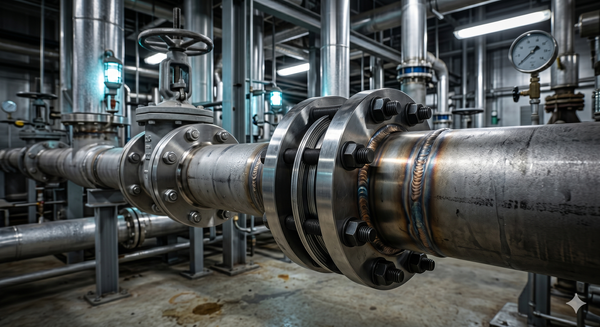

Nguyên Lý Hoạt Động Của End Flange

Nguyên lý hoạt động của một pipe end flange dựa trên cơ chế kết nối cơ học để tạo độ kín dung dịch/khí. Hệ thống này bao gồm ba thành phần không thể tách rời: mặt bích (end flange), gioăng làm kín (gasket), và hệ thống bulong/đai ốc (bolting).

Khi được lắp đặt, gioăng làm kín được đặt giữa hai mặt bích đối nhau (ví dụ: một end flange trên ống và một mặt bích trên cửa vào của bơm). Khi siết chặt hệ thống bulong với một lực siết chuẩn xác (torque), lực nén sẽ làm gioăng biến dạng, điền đầy vào các rãnh nhỏ trên sealing face (bề mặt làm kín) của mặt bích, từ đó tạo ra mối nối kín hoàn toàn.

Tính an toàn của kết nối phụ thuộc lớn vào việc lựa chọn đúng pressure rating (cấp áp lực) của bích và loại gioăng phù hợp với lưu chất. Trong các hệ thống yêu cầu bảo trì thường xuyên hoặc vệ sinh định kỳ (như ngành thực phẩm, hóa chất), end flange luôn được ưu tiên hơn phương pháp hàn chết vì khả năng tháo lắp nhanh chóng mà không cần cắt ống.

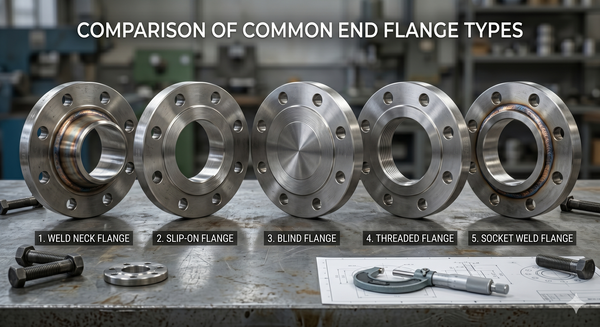

Các Loại End Flange Phổ Biến

Tại vị trí đầu cuối, tùy thuộc vào áp lực vận hành, vật liệu ống và yêu cầu thi công, các kỹ sư sẽ lựa chọn một loại mặt bích cụ thể. Dưới đây là các loại industrial flange được dùng làm end flange phổ biến nhất:

1. Weld Neck End Flange (Mặt bích cổ hàn)

Đây là loại bích có cổ dài, được hàn đối đầu (butt weld) với ống. Nó có khả năng chịu áp cao và chịu rung tốt nhờ phần cổ truyền ứng suất vào ống. Thường dùng cho đường ống steam hoặc dầu khí.

2. Slip-On End Flange (Mặt bích rỗng hàn trượt)

Ống được luồn vào trong lòng bích và hàn cả bên trong lẫn bên ngoài. Loại này dễ thi công, không đòi hỏi kỹ thuật hàn quá cao và có giá thành thấp. Phù hợp cho hệ áp lực thấp đến trung bình như hệ thống nước, HVAC.

3. Blind End Flange (Mặt bích mù)

Tuy bản chất là một đĩa đặc dùng để đóng kín đầu pipe, nhưng khi được lắp tại đầu cuối tuyến ống (thông qua việc bắt bulong với một mặt bích khác), nó vẫn được coi là một dạng end flange chức năng.

4. Threaded End Flange (Mặt bích ren)

Sử dụng kết nối ren để lắp với ống mà không cần hàn. Nó phù hợp cho các hệ thống đường ống nhỏ, áp lực thấp hoặc những khu vực cấm hàn (dễ cháy nổ).

5. Socket Weld End Flange (Mặt bích hàn bọc đúc)

Ống được luồn vào bên trong phần bọc (socket) và hàn một đường duy nhất ở phía ngoài. Loại này thường dùng cho pipe nhỏ áp lực cao (như ống thủy lực).

Bảng gợi ý lựa chọn:

Thông Số Kỹ Thuật End Flange

Để đảm bảo khả năng lắp lẫn và an toàn, pipe end flange phải được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế. Việc nắm rõ flange pressure rating và dimensions là cốt lõi của việc thu mua thành công.

• Kích thước (NPS/DN): Dải kích thước cực rộng, từ DN15 (1/2") đến DN600+ (24"+) hoặc lớn hơn cho các dự án đặc thù.

• Cấp áp lực (Pressure Class/Rating): Phải tương thích với hệ thống đường ống.

  • Tiêu chuẩn Mỹ: Class 150, Class 300, Class 600...

  • Tiêu chuẩn Châu Âu/Quốc tế: PN16, PN10, PN25, PN40...

• Vật liệu (Material):

  • Thép carbon (Carbon steel): ASTM A105 (thông dụng nhất cho nước, hơi).

  • Thép không gỉ (Stainless steel): SS304, SS316 (dùng cho hóa chất, thực phẩm).

  • Thép hợp kim (Alloy steel): Dùng cho nhiệt độ/áp lực siêu cao.

• Tiêu chuẩn phổ biến (Pipe flange standard):

  • ASME B16.5 (Tiêu chuẩn Mỹ phổ biến nhất thế giới).

  • DIN (Đức), BS4504 (Anh) - Hiện đã tích hợp nhiều vào chuẩn EN.

  • JIS (Nhật Bản - Phổ biến tại Châu Á).

• Kiểu bề mặt làm kín (Sealing face):

  • RF (Raised Face): Mặt lồi, phổ biến nhất, dùng gioăng phi kim hoặc semi-metallic.

  • FF (Flat Face): Mặt phẳng, thường dùng cho bích gang hoặc thiết bị có bích FF để tránh nứt khi siết bulong.

  • RTJ (Ring Type Joint): Dùng gioăng kim loại dạng vòng, chịu áp cực cao.

So Sánh End Flange Với Blind Flange Và End Cap

Sự nhầm lẫn giữa các phụ kiện đóng cuối đường ống là rất phổ biến. [Chèn link internal về: Các loại phụ kiện đường ống]. Bảng dưới đây sẽ phân biệt rõ ràng:

Phân tích kỹ thuật:

• Vì sao blind flange phù hợp sealing hoàn toàn: Bản chất blind flange là một tấm đĩa đặc. Khi bắt bulong vào một end flange khác, nó tạo ra lực nén gioăng tuyệt đối, đảm bảo sealing hoàn toàn đầu cuối mà vẫn cho phép mở ra trong tương lai.

• Khi nào nên dùng end cap thay flange: End cap được hàn chết vào ống. Nó là giải pháp kinh tế nhất và sealing tốt nhất nếu bạn chắc chắn vĩnh viễn không bao giờ cần tháo vị trí đó ra để bảo trì hoặc mở rộng tuyến ống.

Ứng Dụng Thực Tế Của End Flange

Nhờ tính linh hoạt cao, industrial flange nói chung và end flange nói riêng là thành phần không thể thiếu trong nhiều ngành công nghiệp:

1. Hệ thống nước (Water System): Trạm bơm, nhà máy xử lý nước thải, đường ống cấp nước đô thị.

2. HVAC & Chiller: Kết nối đường ống nước lạnh với Chiller, Fan Coil, Tank giãn nở.

3. Đường hơi (Steam Line): Các đầu xả condensate, đầu kết nối lò hơi (ưu tiên weld neck flange chịu nhiệt/áp).

4. Dầu khí (Oil & Gas): Các trạm đo, đầu ra của tank chứa dầu, kết nối các skid thiết bị.

5. Nhà máy hóa chất (Chemical Plant): Yêu cầu bảo trì thường xuyên các thiết bị phản ứng, van điều khiển.

6. Phòng cháy chữa cháy (Fire Protection): Đầu ra của bơm chữa cháy, đầu tank foam.

7. Chế biến thực phẩm (Food Processing): Yêu cầu tháo lắp đường ống hằng ngày để vệ sinh (CIP/SIP).

Giải thích lý do: Bất kỳ hệ thống nào cần bảo trì thường xuyên, vệ sinh định kỳ, hoặc có khả năng mở rộng trong tương lai đều ưu tiên flange connection. Chi phí ban đầu cao hơn hàn nhưng chi phí vận hành, bảo trì thấp hơn rất nhiều do không tốn chi phí cắt, hàn lại.

Sai Lầm Thường Gặp Khi Chọn End Flange

Việc lựa chọn sai pipe end flange có thể gây ra những hậu quả đắt giá. Dưới đây là các lỗi phổ biến mà các chuyên gia thường gặp:

1. Chọn sai pressure class: Đây là lỗi nguy hiểm nhất. Dùng bích PN10 cho hệ áp lực PN16 sẽ gây nứt bích hoặc thổi gioăng khi vận hành.

2. Sai tiêu chuẩn bích: B pump van hệ ANSI Class 150 nhưng lại mua bích DIN PN16 để lắp đối (không khớp lỗ bulong).

3. Chọn sai vật liệu: Dùng bích carbon steel cho môi trường hóa chất ăn mòn, dẫn đến gỉ sét nhanh chóng.

4. Không kiểm tra nhiệt độ vận hành: B bích thép carbon rating class 150 ở 38°C là 285 psi, nhưng ở 200°C chỉ còn ~200 psi. Không kiểm tra temperature rating sẽ gây leak.

5. Nhầm blind flange với end flange: Mua blind flange để lắp vào cuối ống nhưng lại muốn kết nối nó trực tiếp với van (Blind flange là đĩa đặc, không có lỗ để lưu chất đi qua).

Hậu quả: Gây leak (rò rỉ), không lắp được thiết bị, hư gasket, và giảm tuổi thọ toàn bộ hệ thống đường ống.

Checklist Chọn End Flange Phù Hợp

Để đảm bảo mua đúng loại industrial flange cần thiết, hãy tuân thủ checklist 6 bước sau:

• Step 1: Xác định kích thước pipe (NPS/DN) và Schedule (độ dày ống nếu dùng bích hàn).

• Step 2: Kiểm tra áp lực vận hành tối đa và áp lực test của hệ thống.

• Step 3: Kiểm tra nhiệt độ làm việc thấp nhất và cao nhất.

• Step 4: Chọn vật liệu tương thích với lưu chất (Ăn mòn, thực phẩm...).

• Step 5: Chọn kiểu flange kết nối (Weld Neck, Slip On...) phù hợp với yêu cầu chịu lực.

• Step 6: Kiểm tra tiêu chuẩn tương thích của thiết bị đối mặt (ASME, DIN, JIS...).

Tips kỹ thuật nhanh:

• Lưu chất hóa chất ăn mòn → Ưu tiên inox 316.

• Lưu chất steam/hơi nóng áp cao → Ưu tiên weld neck end flange.

• Hệ nước thường, PCCC → Dùng carbon stee



Lưu Ý Khi Lắp Đặt End Flange

Để mối nối pipe end flange đạt độ kín tuyệt đối, quy trình flange installation (lắp đặt mặt bích) phải tuân thủ kỹ thuật:

• Kiểm tra alignment (độ thẳng hàng): Hai mặt bích phải song song và đồng tâm trước khi siết bulong. Không siết bulong để "vận" hai bích bị lệch vào nhau.

• Dùng đúng gioăng (gasket): Gioăng phải sạch, đúng size, đúng pressure class và vật liệu tương thích.

• Siết bulong đều lực (Bolt Torquing): Siết Bulong theo thứ tự hình sao (đối xứng) qua ít nhất 3-4 vòng siết với torque tăng dần, cuối cùng siết với moment chuẩn bằng cờ lê lực.

• Test leak: Luôn thực hiện leak test (hydro-test) ở áp lực quy định trước khi đưa vào vận hành thực tế.

• Bảo trì chống ăn mòn: Đối với carbon steel, cần sơn hoặc mạ kẽm mối hàn; Bulong cần được bôi mỡ bò chống kẹt.

FAQ: Câu Hỏi Thường Gặp Về End Flange

Q1: End flange khác blind flange thế nào?A: End flange là vị trí structural tại đầu ống (có thể là Slip on, WN...), nó có lỗ để kết nối lưu chất. Blind flange là một tấm đĩa đặc chỉ dùng để chặn lưu chất. Người ta bắt bulong Blind flange vào End flange để đóng kín đầu ống.

Q2: End flange có chịu áp cao được không?A: Có. Tuy nhiên, khả năng chịu áp phụ thuộc hoàn toàn vào type và pressure class của bích. Để chịu áp rất cao, người ta bắt buộc dùng Weld Neck End Flange với Class cao (Class 600, 900 trở lên).

Q3: Khi nào nên dùng weld neck end flange?A: Dùng khi đường ống làm việc ở áp lực cao, nhiệt độ khắc nghiệt (thay đổi liên tục), hoặc có độ rung động/torque lớn tại đầu cuối kết nối với thiết bị.

Q4: End flange có dùng cho steam được không?A: Được. Nhưng phải chọn đúng loại bích thép carbon ASTM A105 hoặc inox, chịu nhiệt tốt, thường ưu tiên kiểu Weld Neck với kiểu bề mặt RF và gioăng semi-metallic.

Q5: Nên chọn inox 304 hay inox 316?A: Nếu là nước thường, khí nén sạch, dùng inox 304 để tiết kiệm. Nếu là môi trường ven biển, hóa chất, hoặc y tế, hóa mỹ phẩm, bắt buộc dùng inox 316 để chống ăn mòn lỗ rỗ (pitting corrosion)

Có Nên Sử Dụng End Flange Trong Hệ Thống Công Nghiệp?

Tổng kết lại, end flange (mặt bích đầu cuối) là một thành phần kỹ thuật không thể thiếu để xây dựng một hệ thống đường ống công nghiệp linh hoạt, an toàn và dễ bảo trì. Với sự đa dạng về kiểu dáng (Slip On, Weld Neck...), tiêu chuẩn (ASME, DIN...) và vật liệu (Carbon, Stainless), nó cung cấp giải pháp kết nối tháo lắp được lý tưởng cho các vị trí cần vệ sinh, kiểm tra van, bơm, tank chứa định kỳ.

Hiểm họa lớn nhất không phải ở bản chất của flange mà là ở việc nhầm lẫn blind flange, sai pressure class và ignorant temperature rating. Điều này không chỉ gây rò rỉ đắt giá mà còn mất an toàn lao động nghiêm trọng. Do đó, việc tuân thủ nghiêm ngặt checklist chọn bích và quy trình lắp đặt siết bulong hình sao là cốt lõi của sự thành công.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về End Flange
