Giải Pháp Kết Nối Đường Ống Không Cần Hàn: Hướng Dẫn Toàn Diện Về Female Threaded Flange

Vì Sao Female Threaded Flange Được Dùng Nhiều Trong Hệ Thống Đường Ống?

Trong thực tế thi công, kỹ sư cơ điện thường xuyên đối mặt với những khu vực ngặt nghèo của công trình như: không gian kín chứa khí gas dễ cháy, khu vực cải tạo trong nhà máy thực phẩm đang hoạt động, hoặc những hệ thống yêu cầu tháo cắt để vệ sinh định kỳ. Lúc này, phương án hàn nóng bộc lộ rõ nhược điểm do nguy cơ mất an toàn cháy nổ và tốn thời gian kiểm định mối hàn. Để giải quyết triệt để bài toán này, female threaded flange xuất hiện như một phương án kỹ thuật tối ưu.

Tuy nhiên, việc ứng dụng dòng sản phẩm này không phải lúc nào cũng dễ dàng. Rất nhiều đơn vị thi công gặp phải các sự cố nghiêm trọng như chọn sai chuẩn ren, dẫn đến việc không thể vặn ống vào bích, hoặc hệ thống bị rò rỉ áp lực ngay tại vị trí kết nối do không tính toán đúng mức độ tương thích áp suất của threaded flange connection.

Bài viết này sẽ cung cấp góc nhìn chuyên sâu từ chuyên gia kỹ thuật đường ống, giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn female threaded flange chuẩn xác nhất để đảm bảo tính an toàn và thẩm mỹ cho công trình.

Female Threaded Flange Là Gì?

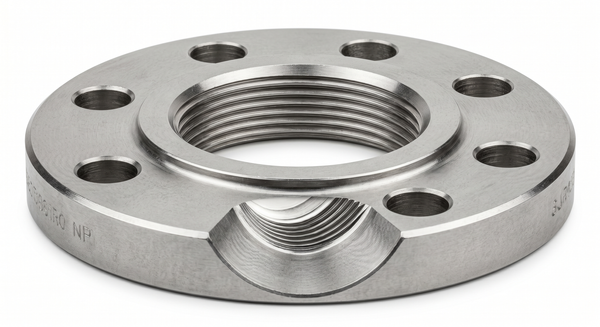

Female threaded flange (hay còn gọi là mặt bích ren trong) là một loại cấu kiện cơ khí ngành ống, được thiết kế với phần lỗ trung tâm cắt ren bên trong để kết nối trực tiếp bằng bước ren với các đầu ống hoặc phụ kiện có ren ngoài.

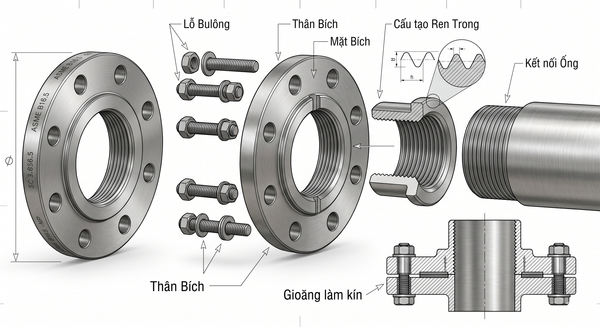

Cấu tạo cơ bản của một sản phẩm female flange bao gồm 4 thành phần cốt lõi:

• Thân bích (Flange Body): Phần khối chịu lực chính, được đúc hoặc rèn từ phôi kim loại thô.

• Lỗ bulong (Bolt Holes): Hệ thống các lỗ khoan phân bổ đồng tâm xung quanh thân bích theo tiêu chuẩn hình học nghiêm ngặt để bắt bulong liên kết.

• Ren trong (Female Threads): Phần rãnh ren được gia công chính xác ở tâm, đóng vai trò là cơ chế liên kết chính với đường ống.

• Bề mặt làm kín (Sealing Face): Khu vực phẳng hoặc gờ nhô lên (Raised Face - RF) tiếp xúc với gioăng đệm để chặn dòng lưu chất.

Khác với các dòng mặt bích hàn đắp hay hàn trượt, sản phẩm này vận hành dựa trên cơ chế siết cơ học. Khái niệm “female” (giống cái) trong kỹ thuật dùng để chỉ các cấu kiện chứa rãnh ren bên trong, bao bọc lấy phần ren lồi của male threaded fitting (giống đực) nhằm tạo thành một mối nối khít.

Nguyên Lý Kết Nối Của Female Threaded Flange

Nguyên lý hoạt động của hệ thống threaded pipe flange dựa trên lực ma sát nội tại giữa các bước ren khi được siết chặt và khả năng làm kín của vật liệu phụ trợ. Khi trục ren ngoài của ống xoắn vào bên trong lòng bích, các đỉnh ren và đáy ren sẽ ép chặt vào nhau tạo nên một kết cấu chịu lực kéo.

Tuy nhiên, bản thân các đường ren cơ khí không thể ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ở cấp độ vi mô. Đó là lý do tại sao vai trò của gioăng đệm (gasket) và băng tan (PTFE tape) trở nên cực kỳ quan trọng. Gioăng đệm khi đặt giữa hai mặt bích và được ép bởi lực siết bulong đối xứng sẽ điền đầy vào các khoảng hở trên bề mặt sealing, tạo ra một rào cản áp suất tuyệt đối.

Do đặc thù dựa vào liên kết ren cơ học, phương pháp này chỉ thực sự hoạt động hiệu quả và an toàn trong các hệ thống có áp lực từ thấp đến trung bình (ví dụ như hệ thống cấp nước sạch dân dụng, hệ thống khí nén áp lực thấp hoặc đường ống dẫn hóa chất nhẹ). Ở những môi trường có độ rung động cơ học mạnh từ máy bơm/máy nén hoặc nhiệt độ thay đổi liên tục gây co ngót kim loại, kết nối ren rất dễ bị lỏng và sinh ra sự cố xì hở.

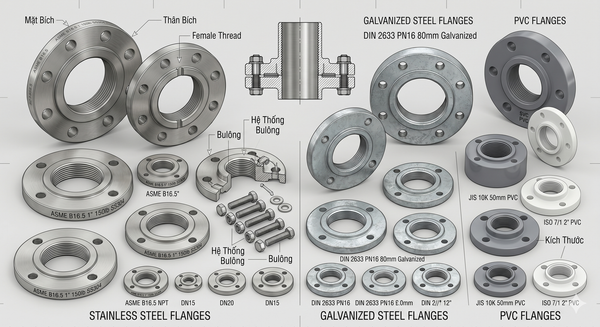

Các Loại Female Threaded Flange Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu kỹ thuật đa dạng, female threaded pipe flange được phân tách rõ ràng theo 3 tiêu chí:

1. Phân loại theo vật liệu cấu thành

• Inox 304/316 (Stainless Steel Threaded Flange): Dòng sản phẩm cao cấp, có khả năng chống oxy hóa tuyệt đối, bề mặt sáng bóng, chuyên dùng cho môi trường vô trùng hoặc hóa chất ăn mòn.

• Thép mạ kẽm (Galvanized Steel Flange): Giá thành hợp lý, khả năng chịu lực cơ học tốt, lớp mạ kẽm giúp chống rỉ sét trong môi trường không khí ẩm tự nhiên.

• Nhựa kỹ thuật (PVC/uPVC/HDPE): Trọng lượng nhẹ, chống ăn mòn hóa hóa học tuyệt vời, thường dùng trong xử lý nước thải và nuôi trồng thủy sản.

2. Phân loại theo tiêu chuẩn mặt bích (Flange Standards)

Hệ thống lỗ bulong và độ dày thân bích phải tuân theo các chuẩn quốc tế để đảm bảo lắp lẫn:

• ANSI/ASME: Tiêu chuẩn Mỹ (ví dụ: ANSI threaded flange Class 150, Class 300).

• JIS: Tiêu chuẩn công nghiệp Nhật Bản (JIS 5K, JIS 10K, JIS 20K).

• DIN/BS: Tiêu chuẩn của Đức và Anh, sử dụng hệ quy chiếu Metric châu Âu.

3. Phân loại theo tiêu chuẩn ren (Thread Standards)

Đây là phần các kỹ sư dễ nhầm lẫn nhất. Có hai hệ ren chính thống không thể lắp chung với nhau:

• Ren NPT (National Pipe Thread): Tiêu chuẩn Mỹ, là dạng ren côn (tapered). Khi siết sâu, các bước ren tự ép chặt vào nhau tăng độ kín. Góc đỉnh ren là 60 độ.

• Ren BSP (British Standard Pipe): Tiêu chuẩn Anh, gồm ren côn (BSPT) và ren thẳng (BSPF). Góc đỉnh ren là 55 độ.

Insight từ chuyên gia: Tuyệt đối không được cố tình vặn một đường ống ren NPT vào một BSP threaded flange dù chúng có vẻ có cùng kích thước đường kính. Do khác biệt về góc ren (55° so với 60°) và bước ren (số răng trên mỗi inch), việc cố tình siết sẽ làm cháy ren, biến dạng bước ren và chắc chắn gây rò rỉ khi hệ thống lên áp.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Female Threaded Flange

Khi đặt hàng hoặc thiết kế hệ thống pipe flange fitting, bạn cần làm rõ bảng thông số kỹ thuật dưới đây:

• Kích thước danh nghĩa (Nominal Size): Ký hiệu là DN (DN15, DN20, DN50... cho đến DN300) tương ứng với kích thước ống định danh.

• Cấp áp suất (Pressure Rating): PN10, PN16, Class 150, Class 300. Việc chọn sai áp suất thiết kế (ví dụ chọn bích PN10 lắp vào hệ thống phòng cháy chữa cháy đột biến lên PN16) sẽ khiến bích bị nứt hoặc bulong bị phá hủy dưới áp lực nước lớn.

• Tiêu chuẩn ren ứng dụng: Định rõ là NPT threaded flange hay BSP.

• Vật liệu gioăng đi kèm: EPDM (chịu nước, nhiệt độ vừa phải), Teflon/PTFE (chịu hóa chất, nhiệt độ cao), hoặc cao cơ cao su chịu dầu NBR.

Giải thích kỹ thuật: Tại sao môi trường hóa chất nghiêm ngặt lại bắt buộc dùng threaded stainless flange từ inox 316 thay vì inox 304? Bản chất trong inox 316 có chứa từ 2-3% Molypden (Mo) – nguyên tố giúp tăng cường khả năng chống ăn mòn lỗ rỗ và chống chịu đặc biệt tốt với môi trường chứa Clorua (như nước biển hoặc axit gốc Clo), điều mà inox 304 không làm được.

So Sánh Female Threaded Flange Và Weld Neck Flange

Để giúp bạn có cái nhìn tổng quan khi đưa ra quyết định thiết kế cho dự án, dưới đây là bảng so sánh trực quan:

Lời khuyên ứng dụng: Hãy chọn female flange khi bạn thi công trong các khu vực dễ cháy nổ, hệ thống đường ống tạm thời hoặc khu vực cần tháo rửa định kỳ. Ngược lại, bắt buộc phải dùng Weld Neck Flange cho các đường ống dẫn hơi nóng (Steam) áp suất cao, đường ống công nghệ dầu khí thượng nguồn nơi rò rỉ là điều không được phép xảy ra.

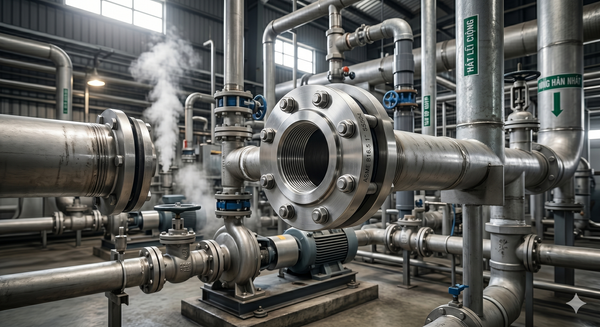

Female Threaded Flange Được Dùng Trong Những Hệ Thống Nào?

Nhờ đặc tính linh hoạt và độ an toàn cao trong thi công nguội, dòng mặt bích này xuất hiện dày đặc trong:

• Hệ thống HVAC và Điều hòa không khí: Các đường ống dẫn nước lạnh (Chiller) tòa nhà, nơi không gian trần thạch cao quá chật hẹp để đưa máy hàn vào vận hành.

• Trạm bơm và xử lý nước sạch: Kết nối các đầu van, đồng hồ đo lưu lượng vào hệ thống ống kẽm hoặc ống inox threaded flange.

• Hệ thống đường ống Khí nén: Nơi dòng lưu chất khô, yêu cầu độ sạch cao và áp lực vừa phải.

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng tại các cụm van nhánh, tủ chữa cháy vách tường để rút ngắn thời gian lắp ráp tiến độ công trình.

Những Sai Lầm Thường Gặp Khi Lắp Female Threaded Flange

Dù lắp đặt đơn giản hơn mối hàn, nhưng rất nhiều kỹ thuật viên vẫn mắc phải các lỗi chí mạng sau:

1. Siết quá lực (Over-torqueing): Do tâm lý sợ rò rỉ, thợ lắp đặt thường dùng mỏ lết lực kéo quá mạnh. Đối với vật liệu gang hoặc inox, việc siết quá tay sẽ làm biến dạng, nứt gãy chân ren trong của bích.

2. Không quấn hoặc quấn sai chiều băng tan (Cao su non): Băng tan phải được quấn theo chiều kim đồng hồ (cùng chiều vặn vào của ren). Nếu quấn ngược chiều, khi vặn bích vào, sợi băng tan sẽ bị đẩy bung ra ngoài, làm mất tác dụng làm kín.

3. Lắp đặt lệch tâm hình học: Khi hai mặt bích kết nối với nhau không song song tuyệt đối, việc siết bulong cố ép chúng lại với nhau sẽ tạo ra ứng suất uốn cực lớn lên phần cổ ren, gây nứt vỡ chân ren sau một thời gian ngắn vận hành.



Hướng Dẫn Chọn Female Threaded Flange Phù Hợp

Trước khi mua hàng, bạn hãy tự duyệt qua bảng checklist kỹ thuật sau:

• Môi chất là gì? Nước sinh hoạt (Dùng thép mạ kẽm/Inox 304), Hóa chất/Thực phẩm (Dùng Inox 316), Nước thải (Dùng PVC).

• Áp suất làm việc tối đa? Hệ thống chạy áp bao nhiêu bar để chọn đúng Class 150 hay PN16.

• Chuẩn ren của hệ thống hiện tại? Đo đạc kỹ ống hiện tại là ren NPT hay BSP để mua bích tương thích.

•  Tiêu chuẩn kết nối mặt bích đối tác? Thiết bị hiện hữu (Van, Bơm) đang dùng chuẩn JIS 10K thì mặt bích ren mua về bắt buộc phải là chuẩn JIS 10K.

Quy Trình Lắp Đặt Female Threaded Flange Đúng Kỹ Thuật

Để đảm bảo flange connection của bạn đạt độ bền lên tới hàng chục năm, hãy tuân thủ quy trình 6 bước tiêu chuẩn sau:

• Bước 1: Vệ sinh. Lau sạch bụi bẩn, phôi tiện kim loại còn sót lại trên cả ren trong của bích và ren ngoài của ống.

• Bước 2: Quấn keo lót. Quấn băng tan PTFE quanh ren ống từ 5-7 vòng theo chiều kim đồng hồ, vuốt đều cho keo bám sát rãnh ren.

• Bước 3: Siết gá. Vặn mặt bích vào ống bằng tay trước để đảm bảo các bước ren đã khớp nhau, không bị chéo ren. Sau đó dùng mỏ lết siết chặt vừa đủ lực.

• Bước 4: Đặt gioăng đệm. Đặt gioăng đệm (Gasket) vào chính giữa bề mặt Sealing của mặt bích.

• Bước 5: Siết bulong đối xứng. Xỏ bulong qua các lỗ và tiến hành siết theo hình ngôi sao (siết đối diện) để lực ép lên gioăng được phân bổ đều, tránh hiện tượng vênh mặt bích.

• Bước 6: Nghiệm thu. Bơm nước/khí test áp thử nghiệm theo tiêu chuẩn 1.5 lần áp suất làm việc để kiểm tra độ kín.

Câu Hỏi Thường Gặp Về Female Threaded Flange

1. Female threaded flange có chịu được áp lực cao không?

Không. Kết nối ren có giới hạn chịu lực kéo và chịu rung động kém hơn mối hàn. Thông thường, dòng sản phẩm này chỉ khuyên dùng cho các hệ thống có áp suất làm việc dưới 20 bar (Cấp áp Class 150 hoặc PN16 trở xuống).

2. Sự khác biệt cơ bản nhất giữa mặt bích ren trong và mặt bích hàn trượt (Slip-On) là gì?

Mặt bích ren trong (female flange) kết nối hoàn toàn bằng cơ chế vặn ren, không sinh nhiệt, thích hợp cho khu vực cấm lửa. Mặt bích Slip-On bắt buộc phải lồng ống vào bên trong và thực hiện hai đường hàn đắp (trong và ngoài) để cố định.

3. Có cần bôi thêm keo khóa ren khi lắp đặt không?

Đối với hệ thống khí nén hoặc hóa chất dễ len lỏi, việc kết hợp băng tan PTFE và một lớp keo loctite khóa ren/làm kín chuyên dụng sẽ giúp mối nối bền vững hơn, chống tự nới lỏng khi đường ống bị rung.

Tổng Kết

Sản phẩm female threaded flange là một mắt xích công nghệ không thể thay thế trong các giải pháp thi công đường ống hiện đại, tối ưu hóa thời gian lắp đặt và đảm bảo an toàn tuyệt đối cho các công trình không cho phép hàn nóng. Việc thấu hiểu tường tận về chuẩn ren (NPT/BSP), áp suất thiết kế cũng như quy trình siết lực đối xứng chính là chìa khóa để kiến tạo nên những hệ thống cơ điện an toàn, không rò rỉ.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Female Threaded Flange
