Fitting Valve là gì? Cấu tạo, phân loại và ứng dụng thực tế

Trong các hệ thống đường ống công nghiệp, khí nén, thủy lực và xử lý chất lỏng, Fitting Valve là nhóm sản phẩm được sử dụng để kết nối, điều khiển và kiểm soát dòng môi chất trong đường ống. Nhờ thiết kế nhỏ gọn, nhiều kiểu kết nối và khả năng tương thích với nhiều loại ống, Fitting Valve được ứng dụng trong nhiều hệ thống từ dân dụng đến công nghiệp.

Vậy Fitting Valve là gì? Fitting Valve có cấu tạo như thế nào, gồm những loại nào và được sử dụng ở đâu? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về sản phẩm này và cách lựa chọn phù hợp với hệ thống.

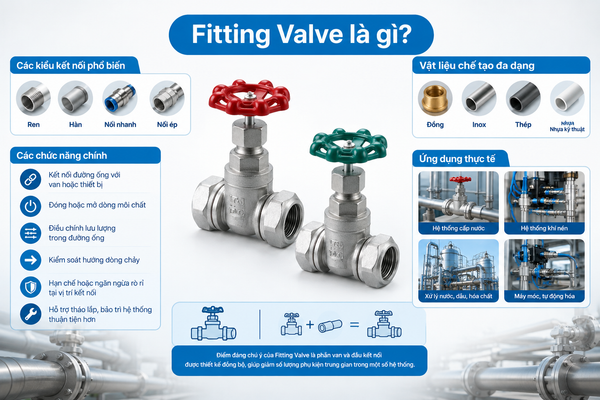

Fitting Valve là gì?

Fitting Valve có thể hiểu là van kết hợp với đầu nối hoặc phụ kiện kết nối đường ống, cho phép vừa thực hiện chức năng đóng mở, điều tiết dòng chảy, vừa tạo liên kết giữa van với đường ống hoặc thiết bị khác.

Tùy từng thiết kế, Fitting Valve có thể sử dụng các kiểu kết nối như ren, hàn, nối nhanh hoặc nối ép. Vật liệu chế tạo cũng khá đa dạng, phổ biến gồm đồng, inox, thép và một số loại nhựa kỹ thuật.

Trong hệ thống thực tế, Fitting Valve thường đảm nhiệm một hoặc nhiều chức năng:

• Kết nối đường ống với van hoặc thiết bị.
• Đóng hoặc mở dòng môi chất.
• Điều chỉnh lưu lượng trong đường ống.
• Kiểm soát hướng dòng chảy.
• Hạn chế hoặc ngăn ngừa rò rỉ tại vị trí kết nối.
• Hỗ trợ tháo lắp, bảo trì hệ thống thuận tiện hơn.

Điểm đáng chú ý của Fitting Valve là phần van và đầu kết nối được thiết kế đồng bộ, giúp giảm số lượng phụ kiện trung gian trong một số hệ thống.

Cấu tạo của Fitting Valve

Cấu tạo Fitting Valve thay đổi tùy theo kiểu van, kích thước và phương thức kết nối. Tuy nhiên, một sản phẩm thông thường có thể bao gồm các bộ phận chính sau:

1. Thân kết nối

Thân là bộ phận bao bọc và liên kết các thành phần bên trong van. Đây cũng là phần tiếp xúc trực tiếp với môi chất nên vật liệu chế tạo cần phù hợp với môi trường làm việc.

Một số vật liệu thường gặp gồm:

• Đồng hoặc hợp kim đồng.
• Inox 304, inox 316.
• Thép carbon.
• Nhựa kỹ thuật đối với hệ thống áp suất và nhiệt độ phù hợp.

Việc lựa chọn vật liệu thân van phụ thuộc vào loại môi chất, áp suất, nhiệt độ và điều kiện môi trường.

2. Bộ phận đóng mở

Đây là thành phần trực tiếp kiểm soát dòng chảy. Tùy thiết kế, Fitting Valve có thể sử dụng bi, đĩa, cửa van, kim van hoặc cơ cấu tiết lưu.

Ví dụ, với fitting valve dạng van bi, một viên bi có lỗ xuyên tâm sẽ xoay theo tay gạt để mở hoặc đóng dòng chảy.

3. Gioăng làm kín

Gioăng có nhiệm vụ tạo độ kín giữa các bộ phận của van và hạn chế môi chất rò rỉ ra bên ngoài.

Vật liệu gioăng cần được lựa chọn dựa trên môi chất và nhiệt độ làm việc. Một số vật liệu thường gặp gồm PTFE, EPDM, NBR hoặc các loại vật liệu làm kín chuyên dụng khác.

4. Bộ phận điều khiển

Tùy loại Fitting Valve, bộ phận điều khiển có thể là:

• Tay gạt.
• Tay vặn.
• Núm điều chỉnh.
• Bộ truyền động khí nén.
• Bộ truyền động điện.

Đối với các hệ thống đơn giản, tay gạt hoặc tay vặn thường được sử dụng để đóng mở thủ công. Trong hệ thống tự động hóa, van có thể được kết hợp với bộ truyền động để điều khiển từ xa.

5. Đầu kết nối

Đây là đặc điểm quan trọng của Fitting Valve. Đầu kết nối quyết định cách sản phẩm được lắp vào đường ống.

Các kiểu phổ biến gồm ren, hàn, nối nhanh hoặc nối ép. Người sử dụng cần kiểm tra chính xác kích thước và tiêu chuẩn kết nối trước khi lựa chọn.

Phân loại Fitting Valve phổ biến

Fitting Valve có thể được phân loại theo nhiều tiêu chí khác nhau. Trong đó, phân loại theo kiểu kết nối và chức năng là hai cách thường được sử dụng.

1. Phân loại theo kiểu kết nối

Fitting Valve nối ren

Đây là loại sử dụng đầu ren để kết nối với đường ống hoặc phụ kiện.

Ưu điểm của kiểu nối ren là lắp đặt tương đối đơn giản, dễ tháo rời và thuận tiện cho bảo trì. Loại này thường xuất hiện trong hệ thống nước, khí nén, đường ống nhỏ và các thiết bị có áp suất phù hợp.

Khi lắp đặt cần kiểm tra đúng kích thước ren, ví dụ ren trong, ren ngoài và tiêu chuẩn ren tương ứng.

Fitting Valve hàn

Fitting Valve hàn được kết nối trực tiếp với đường ống thông qua phương pháp hàn.

Kiểu kết nối này tạo liên kết chắc chắn và phù hợp với những hệ thống yêu cầu độ kín cao. Tuy nhiên, việc tháo van sau khi hàn thường không thuận tiện như kiểu nối ren.

Fitting Valve nối nhanh

Loại nối nhanh được thiết kế để rút ngắn thời gian lắp đặt và tháo dỡ.

Fitting Valve nối nhanh thường được sử dụng trong các hệ thống khí nén, máy móc tự động hóa hoặc những vị trí cần thường xuyên thay đổi thiết bị, đường ống.

Fitting Valve nối ép

Kiểu nối ép sử dụng cơ cấu ép để tạo liên kết giữa fitting và đường ống. Đây là phương pháp được ứng dụng trong một số hệ thống đường ống chuyên dụng, giúp giảm thời gian thi công và hạn chế sử dụng phương pháp hàn.

2. Phân loại theo chức năng

Ngoài phương thức kết nối, Fitting Valve còn có thể được phân loại theo chức năng kiểm soát dòng chảy.

Fitting Valve đóng mở

Được sử dụng chủ yếu để đóng hoặc mở hoàn toàn dòng môi chất. Van bi tích hợp đầu nối là một ví dụ phổ biến.

Fitting Valve điều tiết

Có khả năng điều chỉnh mức lưu lượng đi qua đường ống. Loại này phù hợp với các hệ thống cần kiểm soát tốc độ dòng chảy hoặc lưu lượng môi chất.

Fitting Valve một chiều

Cho phép môi chất đi theo một hướng nhất định và hạn chế dòng chảy ngược. Loại van này thường được sử dụng để bảo vệ thiết bị và duy trì hướng dòng trong hệ thống.

Ứng dụng thực tế của Fitting Valve

Nhờ kết hợp chức năng kết nối và kiểm soát dòng chảy, Fitting Valve xuất hiện trong nhiều lĩnh vực khác nhau.

1. Hệ thống cấp nước và xử lý nước

Fitting Valve được sử dụng tại các vị trí kết nối đường ống, thiết bị xử lý nước và các nhánh đường ống cần đóng mở hoặc điều chỉnh dòng chảy.

Ví dụ có thể gặp trong hệ thống cấp nước, lọc nước, xử lý nước công nghiệp và hệ thống phân phối nước.

2. Hệ thống khí nén

Trong ngành khí nén, Fitting Valve được sử dụng để kết nối ống khí với van, xi lanh, bộ lọc, bộ điều áp và các thiết bị khí nén khác.

Đặc biệt, các loại fitting valve nối nhanh giúp quá trình lắp đặt và thay thế đường ống trở nên thuận tiện hơn.

3. Hệ thống dầu và chất lỏng công nghiệp

Một số Fitting Valve bằng inox hoặc kim loại có khả năng làm việc với các loại môi chất công nghiệp phù hợp.

Tùy từng ứng dụng, cần lựa chọn vật liệu thân van, gioăng làm kín và cấp áp suất tương ứng với môi chất.

4. Máy móc và dây chuyền tự động hóa

Trong dây chuyền sản xuất, Fitting Valve có thể được lắp tại các vị trí cấp khí, cấp nước, dầu hoặc các môi chất khác.

Thiết kế nhỏ gọn giúp sản phẩm phù hợp với những vị trí có không gian lắp đặt hạn chế.

5. Hệ thống điều khiển và thiết bị công nghiệp

Fitting Valve còn được sử dụng trong các cụm thiết bị cần đóng mở, điều tiết hoặc cô lập một nhánh đường ống để phục vụ quá trình vận hành và bảo trì.

Cách lựa chọn Fitting Valve phù hợp

Để Fitting Valve hoạt động ổn định và hạn chế sự cố trong quá trình sử dụng, không nên chỉ lựa chọn dựa trên kích thước đường ống. Một số yếu tố quan trọng cần kiểm tra gồm:

1. Xác định loại môi chất

Trước tiên cần biết hệ thống sử dụng nước, khí, dầu hay hóa chất. Mỗi môi chất có yêu cầu khác nhau về vật liệu thân van và gioăng làm kín.

2. Kiểm tra kích thước kết nối

Cần xác định đường kính ống và kiểu kết nối như ren trong, ren ngoài, hàn, nối nhanh hoặc nối ép.

Việc lựa chọn sai kích thước có thể khiến van không thể lắp đặt hoặc phải sử dụng thêm phụ kiện chuyển đổi.

3. Kiểm tra áp suất và nhiệt độ

Fitting Valve phải có khả năng chịu được áp suất và nhiệt độ thực tế của hệ thống. Không nên lựa chọn van chỉ dựa trên kích thước mà bỏ qua thông số áp suất làm việc.

4. Lựa chọn vật liệu

Với môi trường thông thường có thể sử dụng đồng hoặc các vật liệu phù hợp khác. Trong môi trường có nguy cơ ăn mòn, inox như SS304 hoặc SS316 có thể được cân nhắc tùy tính chất môi chất và yêu cầu hệ thống.

5. Xác định mục đích sử dụng

Nếu chỉ cần đóng mở, có thể lựa chọn loại van đóng mở đơn giản. Nếu cần điều chỉnh lưu lượng hoặc kiểm soát dòng chảy, nên lựa chọn loại Fitting Valve có chức năng phù hợp.

Một số lưu ý khi lắp đặt và sử dụng Fitting Valve

Trong quá trình lắp đặt, cần làm sạch đầu ống và kiểm tra tình trạng ren hoặc bề mặt kết nối trước khi lắp van. Với kết nối ren, không nên siết quá lực vì có thể làm hỏng ren hoặc gây biến dạng bộ phận kết nối.

Sau khi lắp đặt cần kiểm tra khả năng đóng mở và kiểm tra rò rỉ khi hệ thống vận hành. Nếu phát hiện rò rỉ, cần xác định nguyên nhân tại vị trí ren, gioăng hoặc thân van trước khi tiếp tục sử dụng.

Ngoài ra, cần vận hành trong giới hạn áp suất và nhiệt độ mà nhà sản xuất quy định. Không nên sử dụng Fitting Valve vượt quá thông số thiết kế.

FAQ về Fitting Valve

Fitting Valve dùng để làm gì?

Fitting Valve được sử dụng để kết nối đường ống với van hoặc thiết bị, đồng thời thực hiện chức năng đóng mở, điều tiết hoặc kiểm soát dòng môi chất tùy theo thiết kế.

Fitting Valve có những kiểu kết nối nào?

Các kiểu phổ biến gồm nối ren, hàn, nối nhanh và nối ép. Việc lựa chọn phụ thuộc vào thiết kế đường ống và yêu cầu của hệ thống.

Fitting Valve inox có tốt không?

Fitting Valve inox có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường công nghiệp. Tuy nhiên, cần lựa chọn đúng loại inox và gioăng dựa trên môi chất, nhiệt độ và áp suất thực tế.

Làm sao chọn đúng Fitting Valve?

Cần xác định tối thiểu loại môi chất, kích thước đường ống, kiểu kết nối, áp suất, nhiệt độ và chức năng cần sử dụng trước khi lựa chọn.

Fitting Valve được sử dụng ở đâu?

Sản phẩm được ứng dụng trong hệ thống cấp nước, khí nén, xử lý nước, máy móc công nghiệp, dây chuyền tự động hóa và nhiều hệ thống đường ống khác.

Kết luận

Fitting Valve là giải pháp kết hợp giữa chức năng kết nối đường ống và kiểm soát dòng môi chất, được sử dụng rộng rãi trong hệ thống nước, khí nén và nhiều ứng dụng công nghiệp. Sản phẩm có nhiều kiểu kết nối như ren, hàn, nối nhanh và nối ép, đồng thời có nhiều lựa chọn về vật liệu và chức năng.

Để lựa chọn đúng Fitting Valve, người dùng nên căn cứ vào kích thước đường ống, kiểu kết nối, môi chất, áp suất, nhiệt độ và yêu cầu đóng mở hoặc điều tiết. Việc lựa chọn đúng ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế rò rỉ, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
