Flange, hay còn gọi là mặt bích, là một thành phần không thể thiếu trong ngành công nghiệp cơ khí và xây dựng. Với vai trò kết nối các đường ống, van, và các thiết bị khác, flange giúp đảm bảo sự an toàn và hiệu quả trong quá trình vận hành. Bài viết này sẽ đưa bạn vào một hành trình khám phá chi tiết về flange, từ khái niệm cơ bản đến các loại phổ biến, ứng dụng thực tế, và cách lựa chọn, lắp đặt cũng như bảo dưỡng chúng. Hãy cùng tìm hiểu thế giới của flange để hiểu rõ hơn về vai trò và tầm quan trọng của chúng trong ngành công nghiệp hiện đại.
Khái Niệm Cơ Bản Về Flange
Flange Là Gì?

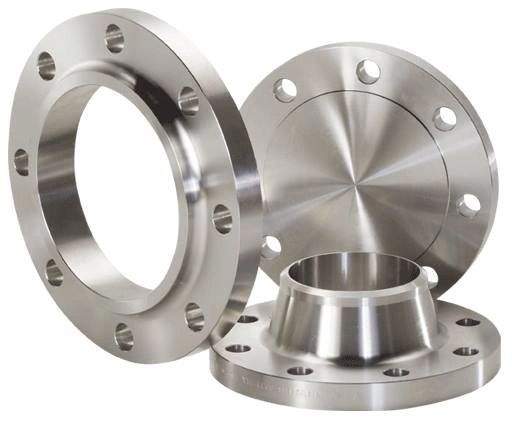

Flange, hay mặt bích, là một phần của hệ thống đường ống, có vai trò kết nối các ống với nhau hoặc kết nối ống với các thiết bị khác như van, bơm, và các thiết bị cơ khí khác. Flange thường được làm từ các vật liệu như thép, inox, nhựa, hoặc đồng, tùy thuộc vào yêu cầu của từng ứng dụng cụ thể. Chúng có nhiều kích thước và tiêu chuẩn khác nhau, phù hợp với nhiều loại ống và hệ thống khác nhau.
Flange có thể được chia thành nhiều loại dựa trên hình dạng, cách kết nối và ứng dụng cụ thể. Các tiêu chuẩn phổ biến cho flange bao gồm ANSI, DIN, JIS, và ASME, đảm bảo rằng chúng có thể được sử dụng rộng rãi trên toàn thế giới. Việc hiểu rõ về flange là rất quan trọng để đảm bảo rằng bạn chọn đúng loại flange cho ứng dụng của mình, từ đó đảm bảo hiệu suất và độ an toàn của hệ thống.
Các Loại Flange Phổ Biến
Flange Mặt Phẳng (Slip-On Flange)
Flange mặt phẳng, hay còn gọi là Slip-On Flange, là loại flange phổ biến nhất trong các ứng dụng công nghiệp. Loại flange này có thiết kế đơn giản, dễ dàng lắp đặt và thường được sử dụng trong các hệ thống áp suất thấp. Đặc điểm nổi bật của Slip-On Flange là chúng có thể trượt lên trên ống trước khi được hàn vào vị trí, giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt.
Slip-On Flange thường được làm từ thép carbon hoặc thép không gỉ, với khả năng chịu nhiệt và chống ăn mòn tốt. Chúng thường được sử dụng trong các hệ thống dẫn nước, dẫn khí, và các ứng dụng không yêu cầu áp suất cao. Để đảm bảo hiệu quả và an toàn, cần chú ý đến việc chọn kích thước và tiêu chuẩn phù hợp cho Slip-On Flange.
Flange Hàn (Welding Neck Flange)
Flange hàn, hay Welding Neck Flange, được thiết kế để hàn trực tiếp vào ống, tạo ra một kết nối chắc chắn và bền vững. Loại flange này thường được sử dụng trong các hệ thống áp suất cao và nhiệt độ cao, nơi mà độ bền và khả năng chịu lực là rất quan trọng. Welding Neck Flange có phần cổ dài, giúp giảm căng thẳng tại mối hàn và phân phối áp suất đều hơn.
Welding Neck Flange được làm từ các vật liệu chất lượng cao như thép không gỉ, thép hợp kim, và các loại kim loại khác, đảm bảo khả năng chịu nhiệt và chống ăn mòn tốt. Chúng thường được sử dụng trong ngành dầu khí, hóa chất, và các ngành công nghiệp nặng khác. Việc lắp đặt Welding Neck Flange đòi hỏi kỹ thuật hàn chuyên nghiệp để đảm bảo mối hàn chắc chắn và an toàn.
Flange Lắp Ren (Threaded Flange)
Flange lắp ren, hay Threaded Flange, là loại flange có ren bên trong, cho phép chúng được lắp ráp mà không cần hàn. Điều này làm cho Threaded Flange trở thành lựa chọn lý tưởng cho các hệ thống có áp suất thấp và không yêu cầu hàn. Chúng thường được sử dụng trong các ứng dụng tạm thời hoặc khi việc hàn không khả thi.
Threaded Flange được làm từ nhiều loại vật liệu khác nhau, bao gồm thép carbon, thép không gỉ, và đồng. Chúng thường được sử dụng trong các hệ thống dẫn dầu, dẫn khí, và các ứng dụng công nghiệp khác. Để đảm bảo kết nối chắc chắn và an toàn, cần chú ý đến việc chọn đúng kích thước và tiêu chuẩn ren phù hợp cho Threaded Flange.
Flange Chữ L (Lap Joint Flange)
Flange chữ L, hay Lap Joint Flange, là loại flange được sử dụng kết hợp với một ống lót, giúp cho việc lắp đặt và tháo gỡ trở nên dễ dàng hơn. Loại flange này thường được sử dụng trong các hệ thống cần tháo gỡ và bảo trì thường xuyên. Lap Joint Flange có thiết kế đặc biệt, cho phép chúng xoay quanh ống lót, giúp căn chỉnh dễ dàng hơn trong quá trình lắp đặt.
Lap Joint Flange thường được làm từ thép không gỉ hoặc thép carbon, với khả năng chịu nhiệt và chống ăn mòn tốt. Chúng thường được sử dụng trong các ngành công nghiệp hóa chất, dầu khí, và các ứng dụng công nghiệp khác. Để đảm bảo hiệu quả và an toàn, cần chú ý đến việc chọn đúng kích thước và tiêu chuẩn cho Lap Joint Flange.
Ứng Dụng Của Mặt bích
Mặt bích, hay flange, có ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, từ dầu khí, hóa chất, thực phẩm, đến các ngành công nghiệp nặng như đóng tàu và xây dựng. Chúng đóng vai trò quan trọng trong việc kết nối các thành phần của hệ thống đường ống, đảm bảo sự an toàn và hiệu quả trong quá trình vận hành. Một số ứng dụng phổ biến của mặt bích bao gồm:
- Ngành dầu khí: Mặt bích được sử dụng để kết nối các đường ống dẫn dầu và khí, đảm bảo an toàn và hiệu quả trong quá trình khai thác và vận chuyển.
- Ngành hóa chất: Trong các nhà máy hóa chất, mặt bích được sử dụng để kết nối các thiết bị và đường ống, đảm bảo an toàn trong quá trình sản xuất và xử lý hóa chất.
- Ngành thực phẩm: Mặt bích được sử dụng trong các hệ thống dẫn nước và khí trong các nhà máy sản xuất thực phẩm, đảm bảo vệ sinh và an toàn thực phẩm.
- Ngành đóng tàu: Trong ngành đóng tàu, mặt bích được sử dụng để kết nối các đường ống và thiết bị trên tàu, đảm bảo an toàn trong quá trình vận hành.
Với vai trò quan trọng như vậy, việc chọn lựa và sử dụng mặt bích đúng cách là rất cần thiết để đảm bảo hiệu suất và độ an toàn của hệ thống.
Lựa Chọn Mặt bích Phù Hợp
Việc lựa chọn mặt bích phù hợp là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống. Có nhiều yếu tố cần xem xét khi chọn mặt bích, bao gồm loại vật liệu, kích thước, tiêu chuẩn, và ứng dụng cụ thể. Dưới đây là một số yếu tố cần xem xét khi chọn mặt bích:
- Loại vật liệu: Mặt bích có thể được làm từ nhiều loại vật liệu khác nhau, bao gồm thép carbon, thép không gỉ, và đồng. Việc chọn vật liệu phù hợp phụ thuộc vào yêu cầu của ứng dụng cụ thể, bao gồm khả năng chịu nhiệt, chống ăn mòn, và áp suất.
- Kích thước: Kích thước của mặt bích cần phù hợp với đường kính và áp suất của hệ thống. Việc chọn kích thước đúng sẽ đảm bảo rằng mặt bích có thể chịu được áp lực và đảm bảo an toàn.
- Tiêu chuẩn: Mặt bích có nhiều tiêu chuẩn khác nhau, bao gồm ANSI, DIN, JIS, và ASME. Việc chọn tiêu chuẩn phù hợp sẽ đảm bảo rằng mặt bích có thể được sử dụng rộng rãi và dễ dàng thay thế khi cần thiết.
- Ứng dụng cụ thể: Mỗi loại mặt bích có ứng dụng cụ thể khác nhau, từ hệ thống áp suất thấp đến áp suất cao, từ hệ thống dẫn nước đến dẫn khí. Việc chọn mặt bích phù hợp với ứng dụng sẽ đảm bảo hiệu suất và độ an toàn của hệ thống.
Với những yếu tố trên, việc lựa chọn mặt bích phù hợp sẽ giúp tối ưu hóa hiệu suất và đảm bảo an toàn cho hệ thống của bạn.
Lắp Đặt Và Bảo Dưỡng Mặt bích
Lắp đặt và bảo dưỡng mặt bích đúng cách là rất quan trọng để đảm bảo hiệu suất và độ an toàn của hệ thống. Dưới đây là một số hướng dẫn cơ bản về lắp đặt và bảo dưỡng mặt bích:
- Lắp đặt: Việc lắp đặt mặt bích cần được thực hiện cẩn thận và chính xác để đảm bảo kết nối chắc chắn và an toàn. Cần chú ý đến việc căn chỉnh, siết chặt bu lông, và kiểm tra áp suất sau khi lắp đặt.
- Bảo dưỡng: Bảo dưỡng định kỳ là rất quan trọng để đảm bảo rằng mặt bích hoạt động hiệu quả và an toàn. Cần kiểm tra thường xuyên các mối nối, bu lông, và các thành phần khác để phát hiện sớm các vấn đề và khắc phục kịp thời.
- Kiểm tra áp suất: Sau khi lắp đặt hoặc bảo dưỡng, cần kiểm tra áp suất để đảm bảo rằng hệ thống hoạt động ổn định và không có rò rỉ.
- Thay thế: Khi phát hiện các vấn đề không thể khắc phục, cần thay thế mặt bích kịp thời để đảm bảo an toàn cho hệ thống.
Với những hướng dẫn trên, việc lắp đặt và bảo dưỡng mặt bích sẽ trở nên dễ dàng và hiệu quả hơn, đảm bảo rằng hệ thống của bạn hoạt động ổn định và an toàn.
Hãy liên hệ với chúng tôi để tìm hiểu thêm về Flange phù hợp với nhu cầu của bạn. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao và dịch vụ tốt nhất để đáp ứng mọi yêu cầu của bạn trong lĩnh vực ống inox và van inox.
Kết Luận
Flange, hay mặt bích, là một thành phần quan trọng trong nhiều ngành công nghiệp, đóng vai trò kết nối các thành phần của hệ thống đường ống. Việc hiểu rõ về các loại flange, ứng dụng, và cách lựa chọn, lắp đặt cũng như bảo dưỡng chúng là rất cần thiết để đảm bảo hiệu suất và độ an toàn của hệ thống. Hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức cần thiết về flange, giúp bạn có thể lựa chọn và sử dụng chúng một cách hiệu quả nhất. Hãy luôn nhớ rằng, việc chọn lựa và sử dụng mặt bích đúng cách không chỉ giúp tối ưu hóa hiệu suất mà còn đảm bảo an toàn cho hệ thống của bạn.
