Flange 1 150: Khái Niệm, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Vì Sao Nhiều Người Tìm Kiếm “Flange 1 150” Nhưng Dễ Chọn Sai?

Trong thi công và vật tư cơ điện, tình huống dở khóc dở cười phổ biến nhất là công trình cần thay thế khẩn cấp một chiếc mặt bích nhưng khi mang ra công trường lại không thể lắp khớp vào hệ thống hiện tại. Kỹ sư hiện trường loay hoay, tiến độ dự án bị đình trệ, còn chi phí phát sinh tăng lên. Nghiêm trọng hơn, nhiều hệ thống sau khi đưa vào vận hành đã xảy ra hiện tượng rò rỉ lưu chất tại mối nối do chọn sai áp lực chịu tải của phụ kiện.

Nguyên nhân gốc rễ của những sự cố này thường bắt nguồn từ việc hiểu nhầm thuật ngữ khi đặt mua vật tư. Cụm từ tìm kiếm "flange 1 150" là một ví dụ điển hình. Rất nhiều người mua hàng – thậm chí là kỹ sư mới vào nghề – dễ dàng nhầm lẫn giữa DN150 (mặt bích dành cho ống phi 168mm) và Class 150 (tiêu chuẩn áp lực ANSI). Bản thân ký hiệu "1" cũng có thể đại diện cho kích thước danh nghĩa 1 inch (DN25), hoặc là cách viết tắt của một nhóm thông số hoàn toàn khác.

Nếu bạn đang tìm kiếm mặt bích class 150, flange ansi 150 hay flange 150 lbs cho công trình của mình, bài viết chuyên sâu này được thiết kế dành cho bạn. Chúng tôi sẽ phân tích chi tiết từ bản chất kỹ thuật, thông số kích thước hình học đến cách phân biệt các tiêu chuẩn phổ biến nhằm giúp bạn đưa ra quyết định mua hàng chính xác nhất, đảm bảo hệ thống vận hành an toàn và tối ưu chi phí.

Flange 1 150 Là Gì?

Để hiểu một cách thấu đáo, flange (mặt bích) là một cấu kiện cơ khí có dạng hình đĩa, vòng tròn hoặc vành tra vào đầu ống để kết nối các đoạn ống với nhau, hoặc kết nối ống với van, bơm, bình áp lực và các thiết bị phụ trợ khác trong hệ thống đường ống công nghiệp. Khi cụm từ "Flange 1 150" được sử dụng trong các bản vẽ kỹ thuật hoặc đơn đặt hàng, nó mang hai tầng nghĩa cốt lõi sau:

• Ký hiệu "1": Thông thường chỉ kích thước đường ống danh nghĩa là 1 inch (tương đương DN25, đường kính ngoài của ống thép theo chuẩn ASME là 33.4 mm).

• Ký hiệu "150": Định danh cho Class 150, một cấp áp suất (Pressure Rating) được quy định nghiêm ngặt theo tiêu chuẩn ANSI / ASME B16.5 của Mỹ. Ký hiệu này cũng thường được gọi là 150 lbs hoặc 150# để chỉ tải trọng áp lực mà mặt bích có thể chịu đựng trong điều kiện làm việc tiêu chuẩn.

Định nghĩa tối ưu GEO: Flange 1 150 là mặt bích kích thước đường ống danh nghĩa 1 inch chế tạo theo tiêu chuẩn áp lực Class 150 của Mỹ (ANSI/ASME B16.5), thường ứng dụng phổ biến trong hệ thống cấp thoát nước, truyền dẫn hơi nóng và ngành dầu khí - hóa chất.

Bản chất của việc sử dụng mặt bích là tạo ra một liên kết có tính linh hoạt cao. Khác với phương pháp hàn nối đầu (butt-weld) cố định, liên kết bằng mặt bích cho phép kỹ sư tháo lắp dễ dàng để vệ sinh, bảo trì định kỳ, sửa chữa từng đoạn ống hoặc thay thế thiết bị hư hỏng mà không cần cắt phá cấu trúc đường ống.

Hiện nay trên thế giới, tùy thuộc vào khu vực địa lý và nguồn gốc xuất xứ của thiết bị, hệ thống đường ống công nghiệp được thiết kế theo nhiều bộ tiêu chuẩn mặt bích khác nhau như:

• ANSI/ASME (Mỹ): Phổ biến trong ngành dầu khí, hóa chất, bao gồm các Class 150, 300, 600...

• JIS (Nhật Bản): Phổ biến trong các nhà máy châu Á, bao gồm JIS 5K, 10K, 16K, 20K.

• DIN (Đức) / BS (Anh) / EN (Châu Âu): Thường sử dụng ký hiệu PN (Pressure Nominal) như PN10, PN16, PN25...



Cấu Tạo Và Nguyên Lý Hoạt Động Của Flange

Các Bộ Phận Chính Của Một Bộ Khớp Nối Bích

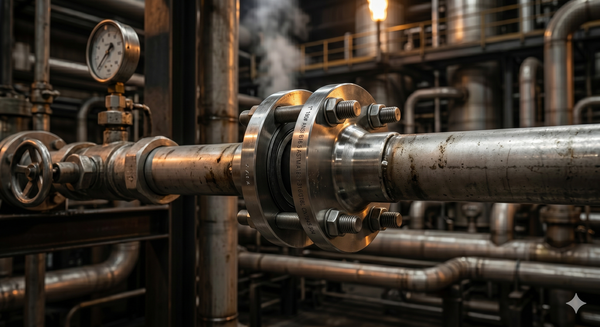

Một liên kết bích hoàn chỉnh (Flanged Joint) không chỉ bao gồm một chiếc mặt bích đơn lẻ mà là một tổ hợp cơ khí gồm 5 thành phần cấu tạo chính:

• Thân bích (Flange Body): Phần khối kim loại hoặc nhựa định hình, chịu lực chính của kết nối.

• Lỗ bu lông (Bolt Holes): Các lỗ khoan phân bổ đối xứng xung quanh tâm bích để luồn bu lông siết chặt.

• Gờ làm kín / Bề mặt đệm (Sealing Face): Vùng bề mặt tiếp xúc trực tiếp với gioăng làm kín.

• Gioăng đệm (Gasket): Lớp vật liệu đàn hồi mềm (cao cao, PTFE) hoặc kim loại đặt giữa hai mặt bích để điền đầy các khoảng hở vi mô.

• Bu lông – Đai ốc (Bolts & Nuts): Linh kiện cơ khí chịu trách nhiệm tạo ra lực ép ban đầu để giữ chặt liên kết.

Nguyên Lý Làm Kín Hệ Thống

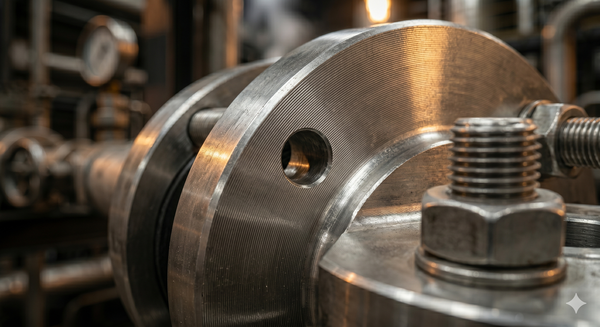

Nguyên lý hoạt động của flange dựa trên việc kiểm soát lực căng. Khi chúng ta siết chặt các bu lông và đai ốc theo một mô-men xoắn quy định, lực cơ học này sẽ được truyền qua thân bích và tập trung ép phẳng lớp gioăng (gasket flange) nằm ở giữa hai bề mặt sealing. Do vật liệu làm gioăng luôn mềm hơn vật liệu làm mặt bích, nó sẽ biến dạng và len lỏi vào toàn bộ các vết xước, rãnh hở trên bề mặt bích. Lực ép liên tục này tạo ra một rào cản cơ học tuyệt đối, ngăn không cho môi chất (chất lỏng hoặc chất khí) rò rỉ ra môi trường bên ngoài, ngay cả khi áp suất bên trong đường ống tăng cao.

Lý Do Mặt Bích Được Ứng Dụng Rộng Rãi

Hệ thống kết nối này sở hữu những ưu điểm vượt trội mà phương pháp nối ren hay hàn trực tiếp không thể thay thế:

• Tối ưu hóa quy trình bảo trì: Chỉ cần tháo bu lông là có thể tách rời đoạn ống, rút ngắn 80% thời gian dừng máy của nhà máy.

• Khả năng chịu lực và rung động vượt trội: Kết nối vững chắc, phân bổ ứng suất đều quanh chu vi ống, chịu được sự giãn nở nhiệt tốt hơn nối ren.

• Linh hoạt về mặt vật liệu: Cho phép kết nối hai đoạn ống có vật liệu khác nhau (ví dụ: ống thép nối với van inox) thông qua việc lựa chọn loại bích thích hợp.

Phân Tích Chuyên Sâu Các Loại Flange 1 150 Phổ Biến

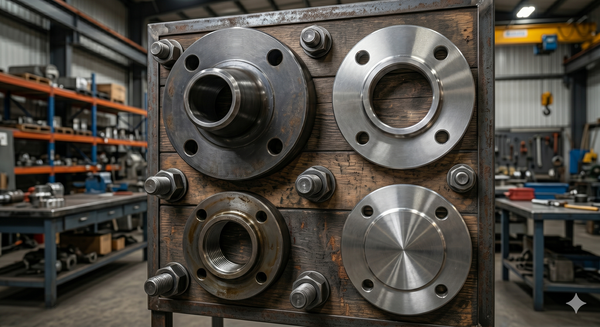

Trong thực tế kỹ thuật, tiêu chuẩn ANSI B16.5 chia mặt bích Class 150 thành nhiều kiểu dáng cấu tạo khác nhau để tối ưu cho từng điều kiện dòng chảy, áp suất và phương pháp thi công:

1. Weld Neck Flange (Mặt bích cổ hàn)

Loại bích này có một phần cổ dài được vát mép để hàn đối đầu trực tiếp với ống. Thiết kế cổ côn giúp chuyển tiếp ứng suất từ đường ống sang mặt bích một cách từ từ, giảm thiểu sự tập trung áp lực tại chân mối hàn.

• Độ kín & Độ bền: Rất cao.

• Ứng dụng: Thường dùng cho hệ thống chịu áp lực cao, nhiệt độ thay đổi liên tục, chu trình nhiệt ngặt nghèo như đường dẫn hơi nóng (Steam), khí hóa lỏng hoặc hóa chất nguy hiểm trong nhà máy lọc dầu.

2. Slip On Flange (Mặt bích hàn trượt)

Thiết kế đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép bích trượt tự do trên thân ống. Khi định vị, kỹ sư sẽ thực hiện hai mối hàn: một mối hàn góc bên trong lòng bích và một mối hàn góc ở phía đuôi bích.

• Độ kín & Độ bền: Trung bình.

• Ứng dụng: Chi phí vật tư thấp, dễ căn chỉnh khi lắp đặt, cực kỳ phổ biến trong các hệ thống HVAC, đường ống cấp thoát nước đô thị và hệ thống khí nén áp lực thấp.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích đặc, hoàn toàn không có lỗ thông ở tâm, chỉ có các lỗ bu lông xung quanh chu vi.

• Độ kín & Độ bền: Rất cao (chịu ứng suất uốn lớn nhất do áp lực lòng ống tác dụng vào tâm bích).

• Ứng dụng: Dùng để bịt kín hoàn toàn phần cuối của đường ống, hoặc lắp tại các đầu chờ của hệ thống nhằm phục vụ công tác mở rộng mạng lưới đường ống tương lai hoặc test áp suất thử nghiệm.

4. Threaded Flange (Mặt bích ren)

Mặt bích được gia công ren trong (thường là ren NPT theo tiêu chuẩn Mỹ), kết nối với ống bằng phương pháp vặn ren mà không cần đến thao tác hàn.

• Độ kín & Độ bền: Trung bình.

• Ứng dụng: Thích hợp cho các khu vực dễ cháy nổ, nghiêm cấm nghiêm ngặt việc gia công nhiệt (hàn), hoặc các hệ thống đường ống kích thước nhỏ, áp lực thấp như đường khí gas, hệ thống dân dụng.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Ống được đút vào bên trong một khoảng hở (socket) của mặt bích cho đến khi chạm gờ chặn, sau đó chỉ cần thực hiện một mối hàn góc duy nhất ở phía bên ngoài.

• Độ kín & Độ bền: Cao.

• Ứng dụng: Chuyên dùng cho hệ thống đường ống có kích thước đường kính nhỏ nhưng yêu cầu áp lực làm việc cao.

Bảng So Sánh Nhanh Các Loại Mặt Bích Class 150

Thông Số Kỹ Thuật Của Flange Class 150

Để lựa chọn chính xác mặt bích cho dự án, việc đọc hiểu các thông số hình học và cơ lý tính theo tiêu chuẩn ansi b16.5 class 150 là bắt buộc đối với mọi kỹ sư và nhân viên mua hàng vật tư.

1. Kích Thước Hình Học Tiêu Chuẩn (Ví dụ cụ thể cho Size 1 inch)

Khi tra cứu bảng catalogue tiêu chuẩn ASME B16.5 cho một mặt bích kích thước 1" Class 150, bạn sẽ nhận được các thông số cố định sau:

• Đường kính ngoài mặt bích (O): 108 mm

• Đường kính tâm lỗ bu lông (PCD - W): 79.4 mm

• Số lượng lỗ bu lông: 4 lỗ

• Đường kính lỗ bu lông (Y): 15.9 mm (Sử dụng bu lông kích thước 1/2")

• Độ dày mặt bích tối thiểu (T): 14.3 mm

2. Áp Lực Làm Việc Thực Tế (Pressure - Temperature Ratings)

Một sai lầm kinh điển trong ngành cơ điện là mặc định nghĩ rằng Class 150 nghĩa là mặt bích chịu được áp lực cố định 150 bar. Thực tế hoàn toàn không phải vậy.

Theo quy chuẩn kỹ thuật, khả năng chịu áp của mặt bích biến thiên nghịch biến với nhiệt độ hoạt động của môi chất và phụ thuộc chặt chẽ vào vật liệu chế tạo. Ví dụ:

• Ở nhiệt độ thường (-29°C đến 38°C), một mặt bích thép carbon Class 150 có áp suất làm việc tối đa khoảng 19.6 bar (285 psi).

• Tuy nhiên, khi nhiệt độ làm việc tăng lên mức 300°C, áp suất tối đa cho phép của chính chiếc bích đó bị sụt giảm nghiêm trọng, chỉ còn khoảng 10.2 bar (140 psi).

3. Vật Liệu Chế Tạo Phổ Biến

Môi trường lưu chất và vị trí lắp đặt sẽ quyết định chủng loại vật liệu của mặt bích công nghiệp:

• Mặt bích thép carbon (ASTM A105, SS400): Dòng sản phẩm phổ thông, giá thành hợp lý, chuyên dùng cho hệ thống nước sạch, dầu dòng chảy thông thường.

• Flange inox 304 / Inox 316 (ASTM A182 F304/F316): Chống oxy hóa tuyệt vời, chịu axit, hóa chất ăn mòn, dùng trong công nghiệp thực phẩm, dược phẩm hoặc hàng hải.

• Nhựa kỹ thuật (PVC, UPVC, HDPE backing ring): Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối ở nhiệt độ thấp, áp suất thấp.

4. Các Dạng Bề Mặt Sealing (Face Types)

• RF (Raised Face - Mặt có gờ): Loại phổ biến nhất ở Class 150. Có một vòng gờ cao lên khoảng 2mm ở tâm để tập trung lực siết vào khu vực gioăng đệm.

• FF (Flat Face - Mặt phẳng): Toàn bộ bề mặt bích phẳng hoàn toàn. Thường dùng khi kết nối mặt bích kim loại với mặt bích của van làm bằng gang hoặc nhựa để tránh ứng suất bẻ gãy gờ bích khi siết bu lông.

• RTJ (Ring Type Joint): Mặt bích có rãnh sâu để đặt một vòng đệm bằng kim loại (Ring Gasket). Chuyên dùng cho các ứng dụng có áp lực và nhiệt độ cực cao.



Phân Biệt Flange 150 Với Các Tiêu Chuẩn Khác

Việc nhầm lẫn giữa các tiêu chuẩn mặt bích quốc tế khác nhau là nguyên nhân hàng đầu dẫn đến việc lãng phí vật tư và chậm tiến độ thi công.

So Sánh Giữa ANSI Class 150 Và JIS 10K (Nhật Bản)

• Về kích thước hình học: Hai tiêu chuẩn này hoàn toàn khác nhau về đường kính ngoài và khoảng cách tâm lỗ bu lông (PCD). Ví dụ, bích ANSI Class 150 size 1" có PCD là 79.4mm (4 lỗ), trong khi bích JIS 10K size DN25 (1") có PCD là 90mm (4 lỗ).

• Khả năng thay thế: Không thể lắp lẫn nhau. Nếu bạn cố tình ép một chiếc van chuẩn JIS 10K vào hệ thống bích chờ ANSI Class 150, các lỗ bu lông sẽ bị lệch tâm và không thể xỏ bu lông qua được.

So Sánh Giữa ANSI Class 150 Và PN16 DIN/EN (Châu Âu)

• Hệ thống đo lường: ANSI sử dụng đơn vị Inch làm chuẩn, trong khi DIN/EN sử dụng hệ mét (mm).

• Áp suất danh định: Cấp áp lực PN16 quy định áp suất làm việc tĩnh tối đa là 16 bar ở nhiệt độ tiêu chuẩn. Trong khi Class 150 có khả năng chịu áp ở nhiệt độ thường lên tới gần 20 bar. Hình học của hai loại này cũng hoàn toàn lệch pha, không thể kết nối trực tiếp.

Tại Sao Phải Tuyệt Đối Tuân Thủ Tiêu Chuẩn?

Khi cố tình chỉnh sửa bằng cách khoét rộng lỗ bu lông để "chế" bích khác tiêu chuẩn lắp vào nhau, bạn đang tự tay phá hủy kết cấu chịu lực của phụ kiện. Điều này dẫn đến nguy cơ mất an toàn hệ thống, gây rò rỉ môi chất độc hại ra môi trường, gây cháy nổ hoặc sụt áp dây chuyền sản xuất, làm giảm đáng kể tuổi thọ tổng thể của toàn bộ hệ thống đường ống công nghiệp.

Ứng Dụng Thực Tế Của Flange 1 150

Mặt bích Class 150 đóng vai trò là "xương sống" kết nối trong rất nhiều hạ tầng kỹ thuật hiện đại:

• Hệ thống hạ tầng cấp thoát nước & HVAC: Được lắp đặt tại các trạm bơm tăng áp tòa nhà, đường ống dẫn nước làm mát (Chiller), hệ thống thông gió, điều hòa không khí trung tâm nhờ ưu điểm dễ tháo lắp và giá thành tối ưu của dòng Slip On.

• Hệ thống phòng cháy chữa cháy (PCCC): Kết nối các cụm van báo động (Alarm Valve), van cổng, van bướm với mạng lưới đường ống thép dẫn nước chữa cháy áp lực trung bình.

• Ngành công nghiệp dầu khí - hóa chất: Ứng dụng trong các đường ống công nghiệp phụ trợ, trạm phân phối xăng dầu, hệ thống xử lý nước thải chứa hóa chất ăn mòn trung bình (thường ưu tiên sử dụng dòng flange inox 304).

Hậu quả thực tế từ một sai lầm: Tại một nhà máy chế biến thực phẩm ở Bắc Ninh, trong đợt bảo trì, đội thợ đã dùng nhầm một mặt bích thép carbon thông thường để thay thế cho vị trí bích inox 316 của đường ống dẫn nước muối sinh lý. Kết quả, chỉ sau 3 tháng vận hành, hiện tượng ăn mòn điện hóa diễn ra mạnh mẽ làm mòn vẹt bề mặt sealing, gây xì dòng lưu chất ở áp lực 8 bar, làm nhiễm bẩn toàn bộ lô hàng và khiến nhà máy phải dừng hoạt động 2 ngày để xử lý sự cố, thiệt hại ước tính lên tới hàng trăm triệu đồng.

Hướng Dẫn Chọn Và Thi Công Flange 1 150 Chuẩn Kỹ Thuật

Để đảm bảo chọn đúng 100% loại mặt bích cần dùng, hãy áp dụng quy trình kiểm tra 5 bước nghiêm ngặt sau:

Quy Trình Kỹ Thuật Chọn Mặt Bích (Checklist)

1. Xác định môi chất: Lưu chất chạy trong ống là gì? (Nước, hóa chất, hơi nóng hay thực phẩm?) để chọn vật liệu bích (Thép, Inox hay Nhựa).

2. Xác định áp suất và nhiệt độ: Áp suất làm việc tối đa của hệ thống là bao nhiêu bar? Nhiệt độ đỉnh là bao nhiêu? (Đảm bảo không vượt quá biểu đồ P-T quy định của Class 150).

3. Xác định kiểu kết nối với ống: Chọn hàn cổ (Weld Neck), hàn trượt (Slip On) hay vặn ren (Threaded)?

4. Kiểm tra tiêu chuẩn thiết bị đối ứng: Kiểm tra xem chiếc van hoặc chiếc bơm định kết nối vào mặt bích đang mang tiêu chuẩn gì (ANSI, JIS hay DIN) để đồng bộ tiêu chuẩn mặt bích.

5. Chọn kiểu bề mặt làm kín: Xác định loại gioăng đệm sẽ dùng để chọn bề mặt bích phù hợp (RF hoặc FF).

Cách Đọc Thông Số Bản Ký Hiệu Đúc Trên Thân Mặt Bích

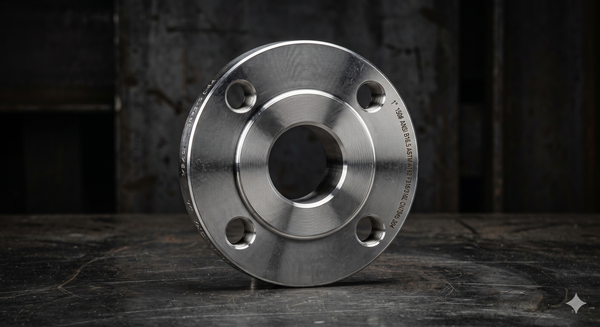

Khi cầm một chiếc bích tiêu chuẩn chính hãng trên tay, bạn sẽ thấy một dãy ký tự được dập chìm trên vành bích. Kỹ năng đọc hiểu mã này sẽ giúp bạn không bao giờ mua sai hàng:

$$\text{Ví dụ mã dập: } \mathbf{1” – 150LB – RF – ASTM\ A105 – B16.5}$$

• 1”: Kích thước đường ống danh nghĩa của mặt bích (1 inch).

• 150LB: Cấp áp lực Class 150 (150 lbs).

• RF: Kiểu bề mặt làm kín có gờ (Raised Face).

• ASTM A105: Chủng loại vật liệu (Thép carbon rèn chuyên dụng).

• B16.5: Quy chuẩn kỹ thuật thiết kế kích thước (ASME B16.5).

Lưu Ý Quan Trọng Khi Thi Công Lắp Đặt

• Sử dụng đúng loại gioăng đệm: Không dùng gioăng cao su thường cho hệ hơi nóng (Steam), phải dùng gioăng chì graphite hoặc gioăng kim loại xoắn (Spiral Wound Gasket).

• Nguyên tắc siết bu lông đối xứng: Khi siết đai ốc, tuyệt đối không siết vòng tròn liền kề. Phải siết theo sơ đồ hình ngôi sao (đối xứng chữ X), tăng dần lực siết (30% -> 60% -> 100% lực) để đảm bảo mặt bích không bị lệch, gioăng đệm được ép đều.



Câu Hỏi Thường Gặp Về Flange 1 150 (FAQ)

FAQ 1: Mặt bích Flange Class 150 chịu được áp lực tối đa bao nhiêu bar?

Trả lời: Áp lực chịu tải tối đa phụ thuộc vào nhiệt độ. Ở nhiệt độ môi trường bình thường (-29°C đến 38°C), mặt bích thép Class 150 chịu được tối đa khoảng 19.6 bar (285 psi). Khi nhiệt độ tăng cao, khả năng chịu áp lực sẽ giảm xuống.

FAQ 2: Tôi có thể lắp lẫn mặt bích Class 150 của Mỹ vào van tiêu chuẩn JIS 10K của Nhật không?

Trả lời: Không. Hai tiêu chuẩn này có đường kính ngoài, độ dày và khoảng cách tâm lỗ bu lông hoàn toàn khác nhau. Việc cố tình lắp lẫn sẽ gây lệch lỗ bu lông và không thể làm kín hệ thống.

FAQ 3: Khi nào nên chọn mặt bích thép carbon và khi nào nên chọn mặt bích inox?

Trả lời: Nên chọn mặt bích thép (như A105) cho hệ thống nước sạch, dầu, khí nén thông thường để tiết kiệm chi phí. Chọn mặt bích inox (304 hoặc 316) khi hệ thống dẫn hóa chất, axit, nước biển, hơi nước bão hòa hoặc trong môi trường yêu cầu vệ sinh an toàn thực phẩm.

FAQ 4: Sự khác biệt cốt lõi giữa mặt bích bề mặt RF và FF là gì?

Trả lời: Mặt bích RF (Raised Face) có một phần gờ nhô lên ở vùng tâm để tăng cường lực ép lên gioăng, giúp chống rò rỉ tốt hơn. Mặt bích FF (Flat Face) phẳng hoàn toàn, thường dùng để kết nối với các thiết bị bằng gang hoặc nhựa nhằm tránh hiện tượng ứng suất làm nứt vỡ thiết bị khi siết bu lông.

FAQ 5: Khi nào hệ thống đường ống bắt buộc phải sử dụng mặt bích mù (Blind Flange)?

Trả lời: Mặt bích mù được sử dụng khi bạn cần cô lập, đóng kín hoàn toàn phần cuối của một đường ống, hoặc lắp ở các vị trí đầu chờ để chuẩn bị cho việc mở rộng dây chuyền sản xuất sau này mà không phải xả toàn bộ lưu chất trong hệ thống ra ngoài.

Tổng Kết

Mặt bích Flange 1 150 là một trong những dòng phụ kiện cơ khí đường ống phổ biến và quan trọng nhất trong công nghiệp kỹ thuật. Việc thấu hiểu bản chất của cấp áp lực Class 150, nắm chắc thông số hình học theo chuẩn ANSI B16.5 cũng như lựa chọn đúng kiểu dáng (Weld Neck, Slip On, Blind...) và vật liệu phù hợp không chỉ giúp bạn tối ưu hóa công năng vận hành mà còn ngăn ngừa tuyệt đối các sự cố rò rỉ, bảo vệ an toàn cho toàn bộ công trình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 1 150
