Hướng Dẫn Kỹ Thuật Lắp Đặt Và Phân Loại Flange 1/4 Công Nghiệp

Vì sao flange 1/4 được sử dụng phổ biến trong hệ thống đường ống?

Trong thiết kế cơ khí và lắp đặt các hệ thống đường ống áp lực nhỏ như hệ thống khí nén, đường dẫn dầu thủy lực hay các thiết bị đo lường chuyên dụng, bài toán tối ưu không gian luôn được đặt lên hàng đầu. Các kỹ sư luôn cần những mối nối cực kỳ nhỏ gọn nhưng phải đảm bảo khả năng chịu tải cơ học lớn. Ở các kích thước đường ống siêu nhỏ này, các mối nối ren truyền thống thường bộc lộ nhiều điểm hạn chế nghiêm trọng sau một thời gian vận hành liên tục.

Dưới tác động của sự thay đổi nhiệt độ và rung động tuần hoàn từ máy bơm hoặc máy nén khí, các bước ren rất dễ bị lỏng, biến dạng chân ren và dẫn đến rò rỉ lưu chất. Việc xử lý rò rỉ trên các đầu nối ren nhỏ cũng rất phức tạp và tốn thời gian bảo trì.

Để giải quyết triệt để lỗ hổng này, flange 1/4 đã trở thành giải pháp kỹ thuật tiêu chuẩn. Thiết bị này cung cấp phương thức kết nối đường ống có độ bền cơ học cao, kết hợp giữa sự nhỏ gọn của kích thước đường kính nhỏ và độ kín khít tuyệt đối của kết cấu mặt bích. Sự xuất hiện của mặt bích 1/4, đặc biệt là dòng flange ren 1/4 và mặt bích inox 1/4, đã thay đổi hoàn toàn cách thức vận hành của các hệ thống vi áp hiện đại.

Flange 1/4 là gì?

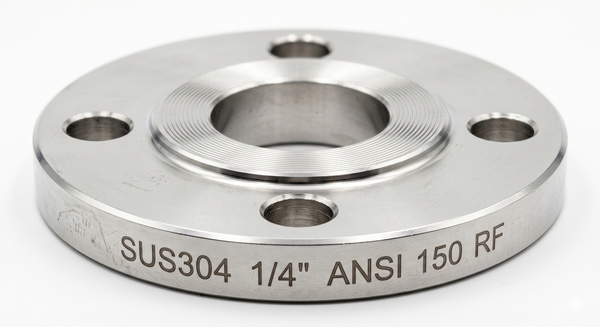

Flange 1/4 là loại mặt bích công nghiệp có kích thước đường kính danh nghĩa (Nominal Pipe Size) bằng 1/4 inch (tương đương với đường ống có đường kính ngoài phi 13.7 mm), được sử dụng để liên kết các phân đoạn ống nhỏ, van công nghiệp hoặc các thiết bị đo áp suất. Thiết bị đóng vai trò tạo ra một mối nối cơ học kín khít, chịu lực tốt và được chế tạo từ các dòng vật liệu phổ biến như thép carbon chịu lực, thép mạ kẽm chống rỉ hoặc hợp kim flange inox công nghiệp (Inox 304, Inox 316).

Cấu tạo và nguyên lý hoạt động của flange 1/4

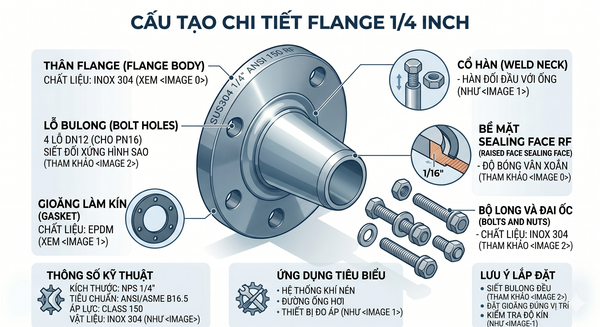

Về mặt kết cấu hình học, dù có kích thước nhỏ gọn nhưng một bộ flange công nghiệp hệ 1/4 inch vẫn giữ nguyên đầy đủ các thành phần tiêu chuẩn cơ khí bao gồm:

• Thân bích (Flange Body): Vòng kim loại chịu lực chính, phân phối ứng suất kéo khi siết bulong.

• Lỗ Bulong (Bolt Holes): Hệ thống các lỗ khoan đối xứng (thường là 4 lỗ đối với kích thước nhỏ) để xỏ bulong liên kết.

• Bề mặt làm kín (Sealing Face): Vùng tiếp xúc trực tiếp, nơi đặt đệm kín để chặn dòng lưu chất.

Nguyên lý hoạt động của thiết bị dựa trên cơ chế ép phẳng bề mặt. Khi chúng ta tiến hành vặn đai ốc, lực siết dọc trục từ bulong sẽ truyền qua thân bích, ép chặt hai bề mặt sealing face flange lại với nhau. Một vòng gioăng làm kín (gasket) đặt ở giữa sẽ bị nén lại, biến dạng điền đầy vào các khoảng hở và vết xước siêu nhỏ trên bề mặt kim loại, từ đó chặn đứng hoàn toàn không cho môi chất thoát ra ngoài.

Vì sao flange 1/4 có độ kín cao hơn các đầu nối ren thông thường và tại sao bắt buộc phải sử dụng gioăng làm kín?

Ở kết nối ren thông thường, dòng lưu chất chỉ bị chặn lại nhờ sự tiếp xúc sát giữa các bước ren kim loại và lớp băng tan (cao su non). Khi áp suất tăng cao hoặc có sự co giãn nhiệt, lớp băng tan dễ bị rách hoặc biến chất dẫn đến rò rỉ dọc theo đường ren.

Trong khi đó, kết cấu mặt bích tách biệt hoàn toàn chức năng chịu lực (do bulong đảm nhận) và chức năng làm kín (do bề mặt bích và gioăng đảm nhận). Vòng gioăng làm kín đóng vai trò cực kỳ cốt lõi; nếu không có gioăng, độ cứng của hai bề mặt kim loại phẳng sẽ không thể bù lấp được các khoảng hở ở cấp độ phân tử, lưu chất áp lực cao trong hệ thống khí nén hoặc hơi sẽ lập tức xuyên qua các khe hở này tạo thành các tia rò rỉ.

Các loại flange 1/4 phổ biến hiện nay

Tùy thuộc vào phương thức liên kết với đầu ống dẫn và yêu cầu kỹ thuật của hệ thống áp lực, các kỹ sư sẽ chỉ định các chủng loại bích 1/4 inch cụ thể:

Threaded Flange 1/4 (Mặt bích ren)

Được gia công ren trong (thường theo chuẩn NPT hoặc BSPT) ở tâm bích để vặn trực tiếp vào đầu ống ren ngoài. Threaded flange 1/4 là lựa chọn tuyệt vời cho các hệ thống không thể thực hiện công tác hàn do nguy cơ cháy nổ cao (như trạm chiết rót gas, xăng dầu) hoặc các khu vực đòi hỏi tháo lắp linh hoạt, tần suất cao mà không làm hỏng kết cấu ống.

Socket Weld Flange 1/4 (Mặt bích hàn bọc đúc)

Đầu ống 1/4 inch sẽ được đưa vào sâu trong hốc chặn của bích, sau đó thợ cơ khí tiến hành đi một đường hàn góc duy nhất ở vành ngoài. Socket weld flange cực kỳ hiệu quả đối với đường ống kích thước nhỏ nhưng vận hành ở các hệ thống áp lực cao vì nó triệt tiêu hoàn toàn nguy cơ rò rỉ của chân ren và không gây cản trở dòng chảy bên trong lòng ống như mối hàn đối đầu.

Weld Neck Flange 1/4 (Mặt bích hàn cổ)

Dòng bích có phần cổ nhô cao và vát mép chuẩn bị hàn đối đầu trực tiếp vào thành ống. Kết cấu chuyển tiếp hình côn giúp phân bổ ứng suất cơ học rất đều, chuyên dụng cho các phân đoạn ống chịu áp lực siêu cao hoặc chịu tải trọng uốn lớn.

Slip On Flange 1/4 (Mặt bích hàn trượt) và Blind Flange 1/4 (Mặt bích mù)

• Slip on flange 1/4: Mặt bích có lòng trong rộng, trượt tự do trên thân ống trước khi được cố định bằng hai đường hàn góc ở cả mặt trong và mặt ngoài. Dòng bích này rất dễ căn chỉnh đồng tâm khi lắp đặt.

• Blind flange 1/4: Mặt bích đặc không có lỗ thông tâm, dùng để bịt kín hoàn toàn các đầu ống, đầu van hoặc các cổng xả của thiết bị đo áp suất nhằm mục đích kiểm tra áp lực hoặc chờ mở rộng hệ thống sau này.

Thông số kỹ thuật flange 1/4 cần biết

Để tránh hiện tượng mua sai chủng loại phụ kiện dẫn đến việc lệch tâm lỗ bulong hoặc không khớp tiêu chuẩn ren, việc đọc hiểu các thông số kỹ thuật đúc nổi trên thân bích là bắt buộc:

• Kích thước danh nghĩa: 1/4 inch (tương ứng kích thước ống DN8).

• Tiêu chuẩn chế tạo: Quy chuẩn thiết kế hình học toàn cầu bao gồm tiêu chuẩn ANSI flange (Mỹ), tiêu chuẩn JIS flange (Nhật Bản) hoặc tiêu chuẩn DIN flange (Đức).

• Cấp áp suất thiết kế: Phổ biến ở các phân khúc như Class 150, Class 300 (hệ ANSI) hoặc PN10, PN16 (hệ DIN/JIS).

Bảng thông số kích thước hình học tham khảo của Flange 1/4 tiêu chuẩn ANSI Class 150

Hướng dẫn đọc ký hiệu trên thân flange: Khi bạn thấy dòng chữ in chìm "1/4" ANSI 150 RF A105", thông số này được giải nghĩa như sau: Mặt bích dùng cho ống kích thước 1/4 inch, chế tạo theo tiêu chuẩn ANSI của Mỹ, chịu áp lực Class 150, bề mặt làm kín dạng nhô cao (flange RF) và vật liệu cấu tạo là thép carbon đúc chất lượng cao (mác A105).

So sánh flange 1/4 inox và thép carbon

Phân tích chuyên sâu từ kỹ sư: Các dòng flange inox sở hữu hàm lượng Crom và Niken cao, tạo ra lớp màng bảo vệ thụ động ngăn chặn mọi phản ứng oxy hóa. Do đó, đây là lựa chọn bắt buộc cho các môi trường có độ ẩm cao hoặc tiếp xúc với hóa chất.

Ngược lại, dòng flange thép carbon tuy dễ bị rỉ sét ngoài không khí nếu không có lớp sơn phủ, nhưng lại sở hữu giới hạn bền kéo cực tốt và giá thành sản xuất rất rẻ. Khi ứng dụng trong các hệ thống tuần hoàn kín như đường dẫn dầu thủy lực (bản chất dầu có tính bôi trơn và chống oxy hóa lõi trong), việc sử dụng bích thép carbon sẽ giúp doanh nghiệp tiết kiệm đến 40% chi phí vật tư mà vẫn đảm bảo độ an toàn kỹ thuật tuyệt đối cho hệ thống.

Flange 1/4 được dùng trong những hệ thống nào?

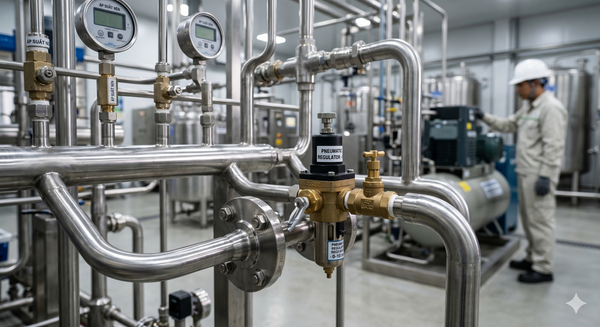

Nhờ kích thước siêu nhỏ gọn nhưng có kết cấu chịu lực chuẩn công nghiệp, thiết bị này xuất hiện nhiều trong các vị trí trọng yếu:

• Hệ thống khí nén áp lực cao: Kết nối các đường ống trích xuất khí từ máy nén trung tâm đến các thiết bị chấp hành, xylanh khí nén cỡ nhỏ.

• Thiết bị đo lường áp suất: Sử dụng để kết nối đồng hồ đo áp suất (Pressure Gauge), cảm biến áp suất hoặc các bộ chuyển đổi tín hiệu với đường ống chính thông qua một van chặn nhỏ.

• Hệ thống thủy lực điều khiển: Đường dẫn dầu áp lực cao của các cánh tay robot, hệ thống phanh thủy lực công nghiệp.

• Nhà máy sản xuất thực phẩm & đồ uống: Ứng dụng dòng bích inox 304/316 vi sinh để kết nối các đường ống dẫn hương liệu, dẫn khí CO2 trong dây chuyền đóng chai.

Sai lầm thường gặp khi chọn flange 1/4

Việc chủ quan trong công tác lựa chọn và lắp ráp phụ kiện kích thước nhỏ rất dễ dẫn đến các sự cố kỹ thuật nghiêm trọng:

1. Lắp lẫn tiêu chuẩn lỗ bulong: Cố tình ép các bulong của bích tiêu chuẩn ANSI vào bích tiêu chuẩn JIS do thấy kích thước gần giống nhau. Điều này gây ra ứng suất cắt cực lớn lên bulong, dẫn đến đứt gãy bulong khi hệ thống tăng áp.

2. Sử dụng sai loại mác vật liệu: Đưa bích thép carbon vào hệ thống dẫn hơi nước bão hòa (steam). Hơi nước nhiệt độ cao sẽ nhanh chóng ăn mòn lòng trong của bích, gây ra hiện tượng rỗ bề mặt làm kín và làm rò rỉ lưu chất.

3. Siết bulong lệch tâm: Việc siết chặt hoàn toàn một bulong rồi mới siết các bulong còn lại sẽ làm cho mặt bích bị nghiêng góc, lực nén lên gioăng không đều, dẫn đến hiện tượng xì hở ở phía đối diện ngay khi vận hành thử nghiệm hệ thống khí nén.

Checklist chọn flange 1/4 phù hợp

Để đảm bảo hệ thống vận hành trơn tru và tối ưu hóa chi phí đầu tư vật tư, hãy áp dụng bảng checklist kiểm định dưới đây:

• Xác định môi trường lưu chất: Nước sạch, thực phẩm chọn inox 304; hóa chất mạnh chọn inox 316; dầu thủy lực chọn thép carbon.

• Xác định áp suất và nhiệt độ đỉnh: Đảm bảo áp suất vận hành nằm trong giới hạn cho phép của Class mặt bích đã chọn.

• Kiểm tra phương thức thi công: Khu vực cháy nổ chọn threaded flange 1/4; hệ thống rung động cao ưu tiên các dòng bích hàn socket.

•  Đồng bộ tiêu chuẩn quốc tế: Đảm bảo tất cả các thiết bị như van, ống và bích kết nối phải cùng tuân theo một hệ tiêu chuẩn duy nhất (cùng hệ ANSI hoặc cùng hệ JIS).



Hướng dẫn lắp đặt flange 1/4 đúng kỹ thuật

Quy trình lắp ráp một bộ mối nối mặt bích hệ 1/4 inch tiêu chuẩn đòi hỏi sự cẩn trọng cao của người thợ cơ khí:

• Bước 1: Kiểm tra bề mặt: Lau sạch dầu mỡ, bụi bẩn trên bề mặt sealing face flange. Đảm bảo bề mặt phay phẳng không có vết xước sâu cắt ngang hướng kính.

• Bước 2: Đặt gioăng đệm: Đặt vòng gioăng làm kín vào đúng tâm của mặt bích. Không để gioăng bị lệch vì sẽ gây cản trở dòng chảy hoặc rò rỉ.

• Bước 3: Gá bulong đối xứng: Xỏ cả 4 bulong vào các lỗ bích, vặn đai ốc bằng tay cho đến khi khít ren để định vị độ đồng tâm của hai mặt bích.

• Bước 4: Siết lực theo hình sao: Dùng cờ-lê siết từ từ từng cặp bulong đối diện nhau (Ví dụ: Siết bulong vị trí 12 giờ -> 6 giờ -> 3 giờ -> 9 giờ). Tăng dần lực siết qua 2-3 lượt vòng quanh để đảm bảo lực ép phân bổ đều 100% lên bề mặt gioăng.

• Bước 5: Vận hành thử nghiệm: Đóng điện chạy thử hệ thống, dùng dung dịch thử rò rỉ (nếu là khí) để kiểm tra độ kín tuyệt đối xung quanh vành bích.

Câu hỏi thường gặp về flange 1/4 (FAQ)

Flange 1/4 thường dùng cho các loại đường ống nào?

Mặt bích kích thước này chuyên dụng cho các đường ống nhỏ có đường kính ngoài phi 13.7 mm, chủ yếu xuất hiện ở các đường nhánh dẫn khí nén, đường ống thủy lực, hệ thống lấy mẫu thí nghiệm hoặc ống nối vào cảm biến đo áp suất.

Dòng sản phẩm threaded flange 1/4 có khả năng chịu áp suất cao không?

Dù không cần mối hàn, nhưng nếu được gia công ren chuẩn NPT (ren côn) và siết đúng kỹ thuật kết hợp keo khóa ren chịu lực, dòng bích ren này hoàn toàn có khả năng chịu được áp lực vận hành lên đến hơn 100 bar ở phân khúc Class 3000.

Khi nào nên ưu tiên chọn vật liệu inox 316 thay vì inox 304?

Inox 304 rất tốt cho nước sạch và thực phẩm. Tuy nhiên, nếu hệ thống của bạn tiếp xúc trực tiếp với hóa chất ăn mòn mạnh, dung dịch axit, hoặc nằm ở các khu vực ven biển nhiễm mặn cao, bắt buộc phải nâng cấp lên inox 316 để ngăn ngừa hiện tượng ăn mòn lỗ (pitting corrosion).

Làm thế nào để biết mặt bích đang sử dụng thuộc tiêu chuẩn ANSI hay JIS?

Bạn cần sử dụng thước kẹp kỹ thuật để đo các thông số bao gồm: tổng đường kính ngoài của bích, độ dày vành bích và khoảng cách từ tâm lỗ bulong này sang tâm lỗ bulong đối diện. Sau đó, đối chiếu các thông số đo được với bảng tra tiêu chuẩn cơ khí quốc tế để xác định chính xác hệ tiêu chuẩn.

Sau bao lâu thì cần tiến hành kiểm tra, thay thế gioăng mặt bích 1/4?

Tùy thuộc vào môi trường làm việc. Trong điều kiện tiêu chuẩn của hệ thống khí nén khô, gioăng có thể vận hành ổn định từ 2 đến 3 năm. Tuy nhiên trong môi trường nhiệt độ cao hoặc dẫn dòng hóa chất, nên đưa vào danh mục bảo trì định kỳ từ 6 đến 12 tháng một lần để chủ động thay thế gioăng trước khi bị mục nát.

Tổng kết

Mặc dù có kích thước hình học vô cùng nhỏ gọn, flange 1/4 đóng vai trò là giải pháp kết nối kỹ thuật không thể thiếu để bảo vệ sự an toàn và tính ổn định cho các hệ thống đường ống công nghiệp áp lực vi mô. Việc nắm vững các thông số tiêu chuẩn, lựa chọn mác vật liệu tương thích cao với lưu chất và áp dụng đúng quy trình siết bulong đối xứng chính là chìa khóa vạn năng giúp doanh nghiệp triệt tiêu hoàn toàn rủi ro rò rỉ, tối ưu hóa hiệu suất vận hành cho toàn bộ công trình.
