Tổng Quan Về Flange 10 Inch: Giải Pháp Kết Nối Đường Ống Tối Ưu Cho Lưu Lượng Lớn

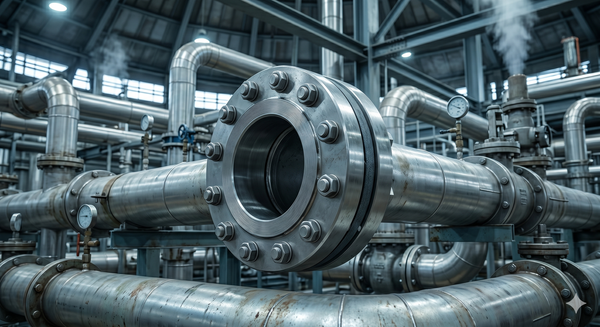

Trong các hệ thống đường ống công nghiệp hạng nặng, việc kiểm soát và vận hành an toàn dòng chảy lưu lượng lớn là một trong những thử thách kỹ thuật quan trọng nhất. Để giải quyết bài toán này, các kỹ sư luôn ưu tiên lựa chọn flange 10 inch như một giải pháp kết nối cốt lõi. Bài viết dưới đây từ chuyên gia kỹ thuật sẽ cung cấp cho bạn cái nhìn chuyên sâu nhất về dòng sản phẩm này.

Vì Sao Flange 10 Inch Được Dùng Nhiều Trong Công Nghiệp?

Tại các nhà máy xử lý nước sạch công suất lớn, nhà máy lọc hóa dầu, hệ thống truyền tải hóa chất hay năng lượng, đường ống luôn có kích thước khổng lồ để đáp ứng lưu lượng truyền tải. Khi vận hành những hệ thống quy mô này, áp lực dòng chảy và độ rung chấn cơ học cực kỳ lớn. Do đó, yêu cầu đặt ra là các điểm nối giữa các đoạn ống hoặc nối ống với thiết bị phải tuyệt đối chắc chắn, đồng thời phải đảm bảo tính linh hoạt khi cần tháo dỡ bảo trì.

Một trong những rủi ro lớn nhất trong quản lý cơ điện là việc chọn sai tiêu chuẩn hoặc áp lực của phụ kiện kết nối. Nếu chọn sai flange 10 inch, hệ thống sẽ đối mặt với nguy cơ rò rỉ lưu chất độc hại ra môi trường, gây tổn thất kinh tế nghiêm trọng hoặc thậm chí làm sập toàn bộ dây chuyền sản xuất. Hơn nữa, việc không đồng bộ về tiêu chuẩn hình học giữa mặt bích và van sẽ khiến việc xỏ bu lông trở nên bất khả thi, kéo dài thời gian thi công ngoài dự kiến. Chính vì vậy, mặt bích 10 inch (hay flange thép 10 inch) trở thành cấu kiện không thể thay thế nhờ khả năng chịu lực vượt trội, phân bổ ứng suất cơ học đồng đều và tối ưu hóa thời gian lắp đặt cho các đường ống dẫn lưu lượng cao.

Flange 10 Inch Là Gì?

Để định nghĩa một cách trực quan, flange 10 inch là loại mặt bích sử dụng cho hệ thống đường ống DN250 nhằm tạo kết nối kín, chắc chắn và dễ bảo trì trong công nghiệp. Kích thước 10 inch ở đây đại diện cho kích thước danh nghĩa của đường ống (10” Nominal Pipe Size). Trong hệ mét, kích thước này tương đương với đường kính danh nghĩa flange DN250. Tuy nhiên, đường kính ngoài thực tế (OD - Outer Diameter) của ống đi cùng thường dao động khoảng 273 mm tùy thuộc vào từng tiêu chuẩn chế tạo cụ thể.

Về mặt vai trò kỹ thuật, dòng bích này hoạt động như một cầu nối cơ học vững chắc để gắn kết các đoạn ống trục chính lại với nhau. Nó cũng là phụ kiện bắt buộc để liên kết đường ống với các dòng van công nghiệp cỡ lớn, máy bơm ly tâm công suất cao, hoặc các thiết bị đo lường áp suất trên hệ thống. Cấu tạo cơ bản của một mặt bích tiêu chuẩn bao gồm:

• Thân bích: Khối kim loại dày hình tròn, chịu lực kéo và lực nén chính.

• Lỗ bu lông: Được khoan chính xác theo khoảng cách chuẩn quốc tế để xỏ bu lông liên kết.

• Bề mặt sealing: Vùng bề mặt được gia công phẳng hoặc có rãnh (RF hoặc FF) để ép chặt vào gioăng làm kín.





Nguyên Lý Hoạt Động Của Flange 10 Inch

Mặt bích 10 inch vận hành dựa trên nguyên lý truyền lực ép cơ học từ hệ thống bu lông sang gioăng mặt bích (gasket). Khi kỹ sư tiến hành siết chặt các hạt đai ốc bích theo đúng chu trình kỹ thuật, các bu lông sẽ bị kéo căng, tạo ra lực nén ép cực đại ép dọc trục hai mặt bích lại gần nhau. Gioăng làm kín đặt ở giữa (thường là gioăng chì, gioăng cao su chịu lực hoặc gioăng teflon) sẽ bị biến dạng cơ học, điền đầy vào các rãnh xước vi mô trên bề mặt sealing. Quá trình này tạo nên một vách ngăn kín khít tuyệt đối, giúp kết nối đường ống không bị rò rỉ trước các xung đột về áp lực đường ống và các rung động vật lý liên tục từ máy bơm.

Vì sao hệ thống lớn ưu tiên dùng mặt bích thay vì hàn chết trực tiếp?

Đối với đường ống lớn như DN250, việc hàn chết toàn bộ sẽ biến hệ thống thành một khối cứng nhắc. Khi van hoặc máy bơm bên trong gặp sự cố, việc cắt ống để thay thế cực kỳ tốn kém thời gian và chi phí. Sử dụng kết nối bích mang lại sự linh hoạt tuyệt đối: chỉ cần tháo hệ thống bu lông là có thể nhấc thiết bị ra bảo trì, vệ sinh định kỳ rồi lắp lại một cách nhanh chóng, giảm thiểu tối đa thời gian dừng vận hành dây chuyền.

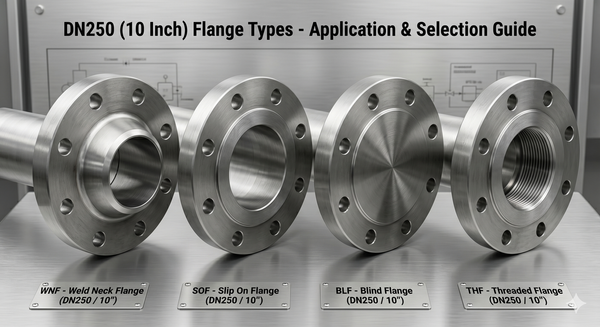

Các Loại Flange 10 Inch Phổ Biến

Dựa trên cấu trúc hình học và phương thức liên kết với ống, mặt bích cỡ 10 inch được chia thành các dòng hình thái chuyên dụng sau:

1. Weld Neck Flange 10 inch (Bích hàn cổ)

Dòng bích có phần cổ dài được vát mép sẵn để hàn đối đầu với ống. Cấu trúc này giúp chuyển hướng ứng suất từ bích sang ống, mang lại khả năng chịu áp lực cao, chịu nhiệt và chống mỏi xuất sắc. Đây là lựa chọn số một cho ngành dầu khí và hệ thống hơi nóng công nghiệp.

2. Slip On Flange 10 inch (Bích hàn trượt)

Loại bích có lỗ tâm lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong. Thợ hàn sẽ thực hiện hai mối hàn ở cả mặt trong lẫn mặt ngoài bích. Dòng bích này dễ căn chỉnh khi lắp đặt, chi phí đầu tư phôi thấp hơn bích hàn cổ, phù hợp cho hệ thống nước thông thường.

3. Blind Flange 10 inch (Mặt bích mù)

Là loại bích đặc, hoàn toàn không có lỗ thoát ở tâm. Công dụng chính của bích mù là bịt kín các đầu đường ống chờ hoặc các vị trí xả cặn, giúp thuận tiện cho việc mở rộng mạng lưới đường ống hoặc cô lập hệ thống để bảo trì về sau.

4. Threaded Flange (Bích ren)

Kết nối với đường ống bằng các bước ren tiện sẵn bên trong lõi bích mà không cần hàn trực tiếp. Dòng bích này thường được giới hạn dùng cho các hệ thống áp suất thấp hoặc các khu vực đặc thù nghiêm cấm tia lửa hàn (như kho chứa xăng dầu, khí hóa lỏng).

Bảng so sánh các loại bích 10 inch:

Thông Số Kỹ Thuật Flange 10 Inch

Một sai lầm phổ biến của các đơn vị mua hàng là cho rằng tất cả các dòng bích 10 inch đều có kích thước giống nhau. Trên thực tế, kích thước hình học của bích phụ thuộc hoàn toàn vào hệ tiêu chuẩn quốc tế mà dự án áp dụng. Ba hệ tiêu chuẩn phổ biến nhất tại thị trường Việt Nam hiện nay gồm có: tiêu chuẩn ANSI (Mỹ), tiêu chuẩn JIS (Nhật Bản) và tiêu chuẩn DIN/BS (Châu Âu).

Dưới đây là bảng thông số kích thước cơ bản của dòng bích 10 inch tương ứng với các tiêu chuẩn thông dụng để bạn đối chiếu:

Vì sao cùng kích thước 10 inch nhưng các thông số trên lại có sự lệch nhau?

Do triết lý thiết kế và hệ số an toàn chịu áp của mỗi quốc gia khác nhau. Một mặt bích sản xuất theo chuẩn flange 10 inch ansi Class 150 có độ dày và trọng lượng phôi lớn hơn đáng kể so với bích sản xuất theo chuẩn flange 10 inch jis 10K. Do đó, các lỗ bu lông của chúng không trùng khít nhau và không thể lắp lẫn. Bạn bắt buộc phải xác định hệ tiêu chuẩn chung của toàn dự án trước khi chọn mua vật tư. (Tra cứu bảng thông số quy đổi đầy đủ tại [chèn link: bảng kích thước mặt bích])

Vật Liệu Chế Tạo Flange 10 Inch

Vật liệu là yếu tố tiên quyết quyết định tuổi thọ, khả năng kháng hóa chất và giá thành tổng thể của hệ thống.

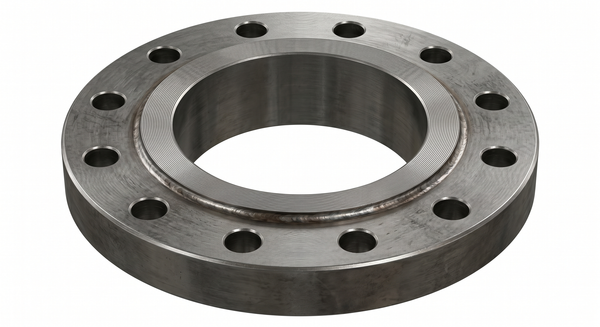

Flange thép carbon (Carbon Steel)

Sử dụng các mác thép công nghiệp như A105, SS400. Đây là loại vật liệu phổ biến nhất nhờ có giá thành vô cùng hợp lý, độ bền cơ học cao và khả năng chịu lực nén cực tốt. Dòng bích này chuyên dùng cho các môi trường lưu chất không có tính ăn mòn cao như nước sạch, dầu thủy điện, PCCC.

Flange inox 304/316 (Stainless Steel)

Được chế tạo từ thép không gỉ cao cấp. Mặt bích flange inox 10 inch sở hữu khả năng chống ăn mòn hóa học tuyệt vời, không bị oxy hóa bởi axit hay nước biển và có tuổi thọ vận hành cực cao. Đây là vật liệu bắt buộc cho các đường ống nhà máy hóa chất, lọc dầu hoặc chế biến thực phẩm vi sinh. (Xem thêm các sản phẩm thép không gỉ tại [chèn link: mặt bích inox])

Flange mạ kẽm (Galvanized Steel)

Là dòng bích thép carbon sau khi gia công được phủ thêm một lớp kẽm (mạ kẽm điện phân hoặc mạ kẽm nhúng nóng). Lớp kẽm này đóng vai trò như một lớp áo bảo vệ giúp bích không bị rỉ sét khi lắp đặt ở các môi trường ngoài trời, độ ẩm cao mà vẫn đảm bảo chi phí ở mức trung bình.

Bảng so sánh đặc tính vật liệu:

So Sánh Flange 10 Inch Với Các Kích Thước Khác

Trong quá trình bóc tách bản vẽ kỹ thuật, nhân viên thu mua thường rất dễ mắc phải những nhầm lẫn tai hại giữa các khái niệm kích thước định danh và kích thước thực tế:

• Lỗi nhầm lẫn giữa Hệ Inch và Kích thước danh nghĩa (DN): Nhiều người nghĩ 10 inch nghĩa là đường kính đo được bằng thước là 250 mm. Thực tế, 10 inch tương đương định danh là flange DN250.

• Lỗi nhầm lẫn giữa DN và OD: Kích thước DN250 chỉ là quy ước ký hiệu đường kính trong lòng ống tương đối. Đường kính ngoài thực tế (OD) của ống thép 10 inch luôn là 273 mm. Do đó, đường kính lỗ tâm của bích phải rộng hơn 273 mm để có thể luồn ống vào hàn.

Phân cấp kích thước liền kề:

• 8 inch (DN200) vs 10 inch (DN250): Ống 8 inch có đường kính ngoài thực tế là 219 mm. Khi nâng cấp hệ thống lên dòng bích 10 inch, tiết diện dòng chảy trong lòng ống tăng lên gần 40%, giúp tăng đáng kể lưu lượng chất lưu truyền tải mà không làm tăng áp suất đỉnh của bơm.

• 10 inch (DN250) vs 12 inch (DN300): Ống 12 inch tương đương đường kính ngoài thực tế lên tới 323.8 mm, chuyên dùng cho các trục chính đầu nguồn của nhà máy thủy điện hoặc trạm bơm xả đô thị quy mô lớn. (Tìm hiểu kỹ hơn về dòng sản phẩm lớn tại [chèn link: flange DN250])

Flange 10 Inch Được Ứng Dụng Ở Đâu?

Nhờ vào kích thước trung bình lớn, kết cấu vững chắc chịu được áp lực thủy động mạnh, dòng bích cỡ 10 inch xuất hiện dày đặc tại các dự án cơ sở hạ tầng trọng điểm:

• Hệ thống cấp thoát nước đô thị: Trục ống chính dẫn nước từ nhà máy xử lý nước ngầm về các trạm phân phối nhánh.

• Nhà máy lọc hóa chất: Đường ống truyền tải các dung dịch kiềm, axit, dung môi công nghiệp.

• Hệ thống điều hòa trung tâm (HVAC): Các trục ống dẫn nước lạnh (chiller) tuần hoàn cho các tòa nhà chọc trời hoặc trung tâm thương mại.

• Ngành công nghiệp dầu khí: Các đường ống dẫn dầu thô, khí đốt tự nhiên từ giàn khoan vào đất liền hoặc trạm lưu trữ.

• Hệ thống PCCC công nghiệp: Đường ống chính cấp nước áp lực cao bao quanh khuôn viên các khu công nghiệp, tổng kho logistic.

Sai Lầm Thường Gặp Khi Chọn Flange 10 Inch

Việc thiếu kinh nghiệm thực tế khi chọn lựa cấu kiện cơ khí hạng nặng thường dẫn đến những thiệt hại khôn lường:

• Mua sai tiêu chuẩn kết nối: Lỗi phổ biến nhất là đặt mua bích chuẩn JIS (Nhật) để lắp ráp vào cụm van bướm điều khiển điện nhập khẩu từ châu Âu (chuẩn DIN/BS). Khi đưa ra công trường, tâm lỗ bu lông lệch nhau khiến toàn bộ số vật tư này bị loại bỏ, gây lãng phí ngân sách lớn. (Để tránh lỗi này, xem thêm hướng dẫn tại [chèn link: flange ANSI])

• Chọn sai cấp áp lực thiết kế: Hệ thống đường ống cứu hỏa yêu cầu áp lực PN16 nhưng vì áp lực kinh tế, nhà thầu lại chọn mua loại bích mỏng PN10. Khi tiến hành thử áp đường ống (hydrotest), áp lực tăng cao đột ngột sẽ làm rách gioăng mặt bích, bung mối nối, gây mất an toàn nghiêm trọng cho công nhân.

• Chọn sai chủng loại vật liệu: Sử dụng mặt bích thép carbon mạ kẽm cho đường ống dẫn nước thải công nghiệp chứa nhiều hóa chất ăn mòn, dẫn đến việc bề mặt bích bị ăn mòn rỗ chỉ sau vài tháng vận hành, gây rò rỉ âm ỉ phá hủy kết cấu móng công trình.



Checklist Chọn Flange 10 Inch Phù Hợp (Dành Cho Nhà Thầu)

Để đảm bảo độ chính xác tuyệt đối, kỹ sư cơ điện cần tuân thủ nghiêm ngặt quy trình kiểm tra 5 bước dưới đây trước khi ký duyệt đơn hàng:

• Bước 1: Xác định chính xác tiêu chuẩn kỹ thuật: Hệ thống đang chạy theo chuẩn nào? (ANSI, JIS, DIN hay BS).

• Bước 2: Xác định cấp áp lực vận hành thực tế: Lựa chọn Class 150, Class 300 hoặc PN10, PN16, PN25 tương ứng với thông số của máy bơm.

• Bước 3: Lựa chọn vật liệu phù hợp với môi trường: Chọn Thép carbon cho nước sạch; Thép mạ kẽm cho môi trường ngoài trời; Inox 304/316 cho môi trường hóa chất, axit.

• Bước 4: Kiểm tra hình thái bích: Xác định vị trí lắp đặt cần bích rỗng (Slip-on, Weld Neck) hay bích mù (Blind) để chặn dòng lưu chất.

• Bước 5: Đối chiếu thông số bu lông đồng bộ: Xác nhận lại số lượng lỗ bu lông (bích 10 inch thường có 12 lỗ) và kích thước đường kính bu lông để đặt mua chung với gioăng, tránh lệch pha khi thi công.

Lưu Ý Khi Lắp Đặt Flange 10 Inch

Quá trình thi công ngoài công trường quyết định trực tiếp tới hiệu năng vận hành và độ kín khít lâu dài của hệ thống đường ống:

• Quy tắc siết bu lông đối xứng (Hình sao): Đối với dòng bích lớn có tới 12 lỗ bu lông như cỡ 10 inch, thợ cơ khí tuyệt đối không được siết bu lông theo vòng tròn liền kề. Phải siết theo các cặp đối diện nhau (12 giờ đối diện 6 giờ, 3 giờ đối diện 9 giờ) để lực ép cơ học được phân bổ đều lên bề mặt gioăng, ngăn ngừa việc bích bị vênh góc.

• Kiểm tra độ đồng phẳng của hai mặt bích: Trước khi đưa bu lông vào, phải đảm bảo hai mặt bích đối diện nằm trên một đường thẳng song song tuyệt đối, không được có độ lệch khe hở quá lớn, tránh ứng suất uốn phá hủy cổ bích khi siết lực.

• Sử dụng cờ lê lực (Torque Wrench): Khuyên dùng lực siết chuẩn theo tài liệu kỹ thuật của nhà sản xuất. Siết quá lỏng gây rò rỉ, siết quá lực làm nát cấu trúc gioăng chịu nhiệt bên trong.

• Nghiêm ngặt test áp suất sau lắp đặt: Tiến hành thử nghiệm áp suất tĩnh (thường bằng 1.5 lần áp suất làm việc) để rà soát toàn bộ các điểm kết nối bích trước khi bọc cách nhiệt và đưa hệ thống vào chạy thử tải.

Câu Hỏi Thường Gặp Về Flange 10 Inch (FAQ)

FAQ 1: Flange 10 inch tương đương với kích thước DN bao nhiêu trong hệ mét?

Kích thước định danh flange 10 inch tương đương chính xác với mã định danh flange DN250 trong hệ mét, chuyên dùng cho các đường ống có kích thước đường kính ngoài thực tế là 273 mm.

FAQ 2: Mặt bích 10 inch tiêu chuẩn ANSI Class 150 và JIS 10K khác nhau như thế nào?

Hai dòng bích này hoàn toàn khác nhau về thông số hình học. Bích ANSI Class 150 có đường kính ngoài lớn hơn (405 mm), độ dày lớn hơn (30.2 mm) và khoảng cách tâm lỗ bu lông rộng hơn so với bích chuẩn JIS 10K (đường kính ngoài 400 mm, dày 24 mm), do đó chúng không thể lắp khớp vào nhau.

FAQ 3: Khi nào tôi bắt buộc phải chọn mặt bích inox thay vì bích thép thông thường?

Bạn bắt buộc phải sử dụng bích inox (SUS304 hoặc SUS316) khi hệ thống dẫn các dòng lưu chất có độ ăn mòn mòn hóa học cao như axit, hóa chất tẩy rửa, nước thải công nghiệp chưa xử lý, hoặc trong ngành chế biến thực phẩm yêu cầu độ vô trùng tuyệt đối cho đường ống.

FAQ 4: Mặt bích 10 inch tiêu chuẩn PN16 chịu được áp lực tối đa là bao nhiêu bar?

Mặt bích tiêu chuẩn PN16 được thiết kế để vận hành an toàn trong điều kiện áp suất tĩnh liên tục tối đa lên tới 16 bar (tương đương khoảng 16 kgf/cm² hoặc 1.6 MPa) ở nhiệt độ môi trường tiêu chuẩn.

Tổng Kết Về Flange 10 Inch

Sở hữu đường kính danh nghĩa lớn cùng kết cấu cơ học bền bỉ, flange 10 inch chính là giải pháp nền tảng để xây dựng nên những hệ thống đường ống công nghiệp lưu lượng lớn an toàn và ổn định. Việc thấu hiểu chi tiết về thông số kỹ thuật, vật liệu phôi và áp dụng đúng checklist lựa chọn sẽ giúp các chủ đầu tư loại bỏ hoàn toàn rủi ro rò rỉ, tối ưu hóa ngân sách vật tư đáng kể cho công trình.
