Flange 12 Inch Class 150 Là Gì? Phân Tích Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn
Trong các hệ thống đường ống công nghiệp quy mô lớn—từ nhà máy xử lý nước, hệ thống điều hòa không khí trung tâm (HVAC), cho đến mạng lưới dẫn dầu khí và hệ thống phòng cháy chữa cháy (PCCC)—mặt bích (flange) là linh kiện không thể thay thế để liên kết các đoạn ống, van và thiết bị. Trong số đó, flange 12 inch class 150 là một trong những chủng loại kết nối được sử dụng phổ biến nhất nhờ tính linh hoạt và khả năng chịu tải cơ học tối ưu.
Tuy nhiên, trên thực tế thi công, rất nhiều kỹ sư giám sát và đơn vị thu mua vật tư vẫn gặp không ít khó khăn khi đối mặt với dòng sản phẩm này. Những lỗi phổ biến như không hiểu rõ bản chất áp lực của định danh "Class 150", chọn sai tiêu chuẩn hình học dẫn đến việc lệch tâm lỗ bu-lông, hoặc phối hợp sai kiểu mặt bích (RF và FF) gây rò rỉ chất lưu liên tục, không chỉ làm chậm tiến độ dự án mà còn phát sinh chi phí khắc phục rất lớn.
Vậy cụ thể flange 12 inch class 150 là gì, kích thước thực tế của nó được quy định như thế nào theo tiêu chuẩn ASME, và làm thế nào để phân loại, ứng dụng chính xác cho từng môi trường công nghiệp? Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện các khía cạnh kỹ thuật của loại mặt bích này.
1. Kiến Thức Nền Tảng: Bản Chất Của Flange 12 Inch Class 150
Để vận hành hoặc thiết kế một hệ thống cơ điện đạt chuẩn, việc đọc hiểu chính xác các ký hiệu quy ước trên mặt bích là yêu cầu bắt buộc.
Định nghĩa và ký hiệu tiêu chuẩn
Flange 12 inch class 150 là loại mặt bích công nghiệp được thiết kế cho đường ống có kích thước danh nghĩa là 12 inch và thuộc cấp áp lực Class 150. Sản phẩm này chủ yếu được chế tạo và kiểm định nghiêm ngặt theo hai hệ thống tiêu chuẩn kỹ thuật cốt lõi của Mỹ là ASME B16.5 (quy định cho mặt bích đường ống từ NPS 1/2 đến NPS 24) hoặc tiêu chuẩn ANSI (American National Standards Institute).
Ý nghĩa của thông số "12 Inch"
Trong hệ tiêu chuẩn Mỹ, con số 12 inch đại diện cho kích thước đường ống danh nghĩa (NPS 12 - Nominal Pipe Size). Khi quy đổi sang hệ mét (Metric) theo tiêu chuẩn châu Âu hoặc Việt Nam, kích thước này tương đương với đường kính danh nghĩa DN300. Cần lưu ý rằng 12 inch (hay DN300) không phải là đường kính ngoài hay đường kính trong thực tế của mặt bích, mà là giá trị định danh đại diện cho cỡ ống mà mặt bích đó sẽ bao quanh để kết nối.
Ý nghĩa thực tế của cấp áp lực "Class 150"
Một trong những sai lầm kinh điển trong ngành cơ khí là mặc định "Class 150" nghĩa là mặt bích chịu được áp lực tối đa cố định là 150 PSI (tương đương khoảng 10.3 bar) trong mọi điều kiện.
Thực tế, Class 150 là một cấp áp suất danh định (Pressure-Temperature Rating). Áp lực làm việc tối đa (Max Allowable Working Pressure) của bích Class 150 biến thiên nghịch thế với nhiệt độ vận hành và phụ thuộc chặt chẽ vào vật liệu chế tạo.
Ví dụ: Một mặt bích Class 150 làm bằng thép carbon (ASTM A105) có thể chịu được áp lực lên tới 285 PSI (khoảng 19.6 bar) ở nhiệt độ môi trường bình thường (-29°C đến 38°C). Tuy nhiên, khi nhiệt độ làm việc tăng lên mức 400°C, áp lực chịu tải an toàn của nó bị sụt giảm mạnh, chỉ còn khoảng 20 PSI (khoảng 1.4 bar).
Nguyên lý cấu trúc và cơ chế làm kín của kết nối bích
Một cụm kết nối mặt bích hoàn chỉnh (Flanged Joint) là một hệ thống cơ khí đồng bộ bao gồm ba thành phần không thể tách rời: 2 mặt bích đối xứng, gioăng làm kín (gasket) đặt ở giữa, và hệ thống bu-lông, đai ốc bao quanh.
Nguyên lý hoạt động của hệ thống này dựa trên lực nén cơ học: Khi kỹ sư siết đều các bu-lông theo đúng mô-men xoắn (torque) quy định, lực ép dọc trục sẽ nén chặt gioăng làm kín vào giữa hai bề mặt bích. Gioăng sẽ biến dạng điền đầy vào các vệt xước, rãnh hở li ti trên bề mặt bích, tạo thành một rào cản tuyệt đối ngăn không cho chất lỏng hoặc chất khí rò rỉ ra môi trường bên ngoài.

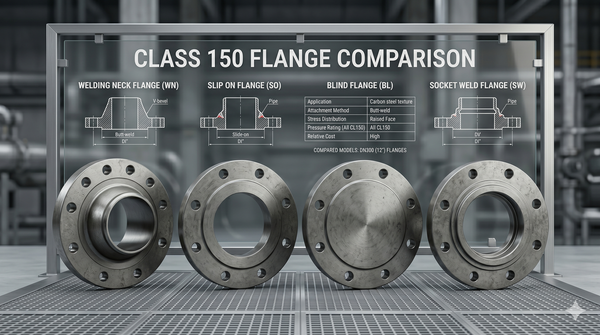

2. Phân Tích Chuyên Sâu Các Loại Flange 12 Inch Class 150
Tùy thuộc vào hình thái cấu trúc và biện pháp thi công mối nối với đường ống, flange 12 inch class 150 được chia thành 4 loại cơ bản sau:

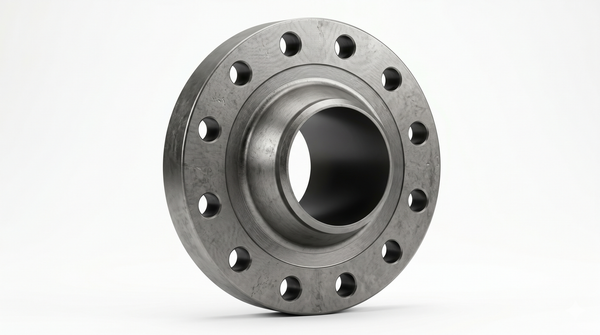

Welding Neck Flange (WN) - Mặt bích cổ hàn
Đặc điểm cấu tạo: Loại bích này có một phần cổ dài, vát mép để hàn đối đầu (butt weld) trực tiếp với ống. Cấu trúc cổ bích giúp phân tán ứng suất tập trung, giảm thiểu sự tích tụ áp lực tại gốc mối hàn.
Môi trường ứng dụng: Chuyên dùng cho các hệ thống đường ống công nghệ cao trong ngành dầu khí, hóa chất, hoặc đường hơi nóng áp lực cao, nơi hệ thống phải chịu tải trọng uốn và sự dao động nhiệt độ liên tục.
Slip On Flange (SO) - Mặt bích hàn trượt
Đặc điểm cấu tạo: Có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép bích trượt dễ dàng trên thân ống. Kỹ sư sẽ thực hiện hai đường hàn góc (fillet weld) ở cả mặt trong lẫn mặt ngoài bích để cố định.
Môi trường ứng dụng: Nhờ chi phí vật tư thấp và không đòi hỏi độ chính xác tuyệt đối khi cắt ống, bích Slip On cực kỳ phổ biến trong các hệ thống xử lý nước sạch, nước thải, hệ thống HVAC và các đường ống công nghệ áp lực trung bình.
Blind Flange (BL) - Mặt bích mù
Đặc điểm cấu tạo: Là loại bích không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các đầu chờ của van, thiết bị.
Môi trường ứng dụng: Sử dụng phổ biến tại các vị trí cuối tuyến ống, hoặc các điểm chia nhánh cần cô lập phục vụ cho công tác kiểm tra áp suất, bảo trì, và mở rộng hệ thống sau này.
Socket Weld Flange (SW) - Mặt bích hàn bọc đúc
Đặc điểm cấu tạo: Có một rãnh (socket) bên trong để đưa đầu ống vào và hàn một đường hàn góc duy nhất ở mặt ngoài.
Lưu ý kỹ thuật: Mặc dù rất kín và chịu lực tốt, bích SW cỡ 12 inch cực kỳ hiếm khi được sử dụng trên thực tế. Theo tiêu chuẩn ASME B16.5, bích Socket Weld chủ yếu được thiết kế và khuyến nghị cho các đường ống có kích thước nhỏ (thường từ NPS 2 trở xuống) để tránh ứng suất nhiệt lớn khi hàn.
3. Thông Số Kỹ Thuật Chi Tiết Theo Tiêu Chuẩn ASME B16.5
Đối với dòng flange 12 inch class 150 sản xuất theo tiêu chuẩn ASME B16.5, các thông số hình học hình dáng bắt buộc phải chuẩn xác đến từng milimét để đảm bảo khả năng lắp ghép lắp ráp toàn cầu.
Bảng kích thước cơ học cốt lõi (Quy đổi sang mm)
Đường kính ngoài của bích (O - Outside Diameter): $485\text{ mm}$
Độ dày tối thiểu của bích (C - Thickness): $31.8\text{ mm}$
Đường kính đường tâm lỗ bu-lông (W - Bolt Circle Diameter): $431.8\text{ mm}$
Số lượng lỗ bu-lông (Number of Holes): 12 lỗ
Đường kính lỗ bu-lông (D - Bolt Hole Diameter): $25.4\text{ mm}$ (Sử dụng bu-lông kích thước kích cỡ 7/8 inch ~ M22/M24).
Vật liệu chế tạo phổ biến
Thép carbon (Carbon Steel): Tiêu chuẩn ASTM A105 – dòng vật liệu phổ thông, tối ưu chi phí cho môi trường không ăn mòn.
Thép không gỉ (Stainless Steel): ASTM A182 F304/F304L hoặc F316/F316L – chuyên dụng cho môi trường hóa chất, nước biển, hoặc yêu cầu vệ sinh an toàn thực phẩm.
Các kiểu bề mặt làm kín (Flange Facing Type)
RF (Raised Face - Mặt gờ nổi): Có một gờ cao lên khoảng $2\text{ mm}$ ở vùng tâm bích, tập trung lực ép lên gioăng, là kiểu mặt bích thông dụng nhất.
FF (Flat Face - Mặt phẳng): Bề mặt bích phẳng hoàn toàn, thường áp dụng cho bích bằng gang hoặc đồng để tránh ứng suất bẻ gãy bích khi siết bu-lông.
RTJ (Ring Type Joint): Có rãnh cắt sâu để đặt vòng đệm kim loại (ring gasket), dùng cho áp lực siêu cao (ít thấy ở Class 150, phổ biến từ Class 600 trở lên).
4. So Sánh Hệ Lớp Áp Lực: Class 150 Vs Class 300
Để tránh lãng phí ngân sách hoặc gây mất an toàn hệ thống, các kỹ sư cần phân biệt rõ sự khác nhau giữa Class 150 và Class 300:
| Tiêu chí so sánh | Flange 12 Inch Class 150 | Flange 12 Inch Class 300 |
| Đường kính ngoài (O) | $485\text{ mm}$ | $520\text{ mm}$ |
| Độ dày bích (C) | $31.8\text{ mm}$ | $50.8\text{ mm}$ |
| Cấu hình bu-lông | 12 lỗ, tâm lỗ $431.8\text{ mm}$ | 16 lỗ, tâm lỗ $450.8\text{ mm}$ |
| Khả năng chịu áp ($38^\circ\text{C}$) | Khoảng $20\text{ bar}$ ($285\text{ PSI}$) | Khoảng $51\text{ bar}$ ($740\text{ PSI}$) |
| Trọng lượng & Chi phí | Nhẹ hơn, giá thành tối ưu | Nặng hơn, chi phí vật tư và gia công rất cao |
| Ứng dụng chủ đạo | Nước, PCCC, HVAC, Công nghệ nhẹ | Hơi bão hòa, Khí hóa lỏng, Dầu thô cao áp |
5. Ứng Dụng Thực Tế Và Những Sai Lầm Chí Mạng Khi Thi Công

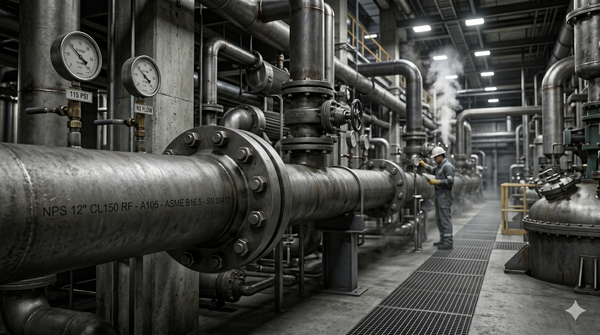

Ứng dụng thực tế
Nhờ sự cân bằng hoàn hảo giữa khả năng chịu lực danh định và bài toán kinh tế, flange 12 inch class 150 xuất hiện dày đặc trong:
Hạ tầng ngành nước: Đường ống hút/xả của trạm bơm nước thô, nhà máy xử lý nước cấp đô thị, tuyến thoát nước thải công nghiệp cỡ lớn.
Hệ thống điều hòa trung tâm (HVAC): Đường ống dẫn nước lạnh (chilled water) trục đứng của các tòa nhà cao tầng, hệ thống tháp giải nhiệt (cooling tower).
An toàn công nghiệp: Đường trục chính của hệ thống phòng cháy chữa cháy trong các khu nhà xưởng, kho bãi tổng hợp.
Những sai lầm thường gặp ngoài công trường
Nhầm lẫn Class với giá trị áp suất PSI cố định: Nghĩ rằng bích Class 150 chỉ chạy được ở áp lực dưới 150 PSI, dẫn đến việc thiết kế dư thừa lên Class 300 gây lãng phí hàng trăm triệu đồng tiền vật tư cho toàn dự án.
Râu ông nọ cắm cằm bà kia (Sai hệ tiêu chuẩn): Cố tình lắp ghép mặt bích tiêu chuẩn Mỹ (ASME Class 150) với mặt bích tiêu chuẩn Nhật (JIS 10K) hay châu Âu (BS PN10/PN16). Dù kích thước ống đều là 12 inch (DN300), nhưng đường kính vòng tâm và số lượng lỗ bu-lông hoàn toàn lệch nhau, không thể xỏ bu-lông qua được.
Ghép sai kiểu bề mặt (RF kết hợp FF): Khi siết bu-lông giữa một bích có gờ (RF) và một bích phẳng hoàn toàn (FF), lực tập trung tại gờ có thể làm vênh, hoặc thậm chí làm nứt vỡ mặt bích phẳng (đặc biệt là bích gang).
6. Quy Trình Chọn Mua Và Checklist Kiểm Tra Kỹ Thuật (Vật Tư)
Checklist nghiêm ngặt trước khi nghiệm thu vật tư tại công trường:
Thông số khắc chìm: Thân bích bắt buộc phải có dòng chữ khắc chìm rõ ràng (Ví dụ: 12" 150# A105 ASME B16.5 HEAT NO...).

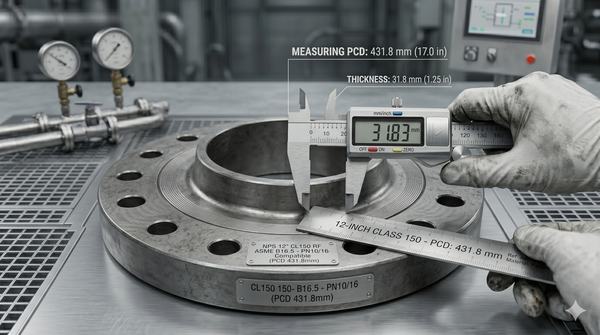

Đo lường hình học: Dùng thước cặp đo độ dày bích ($31.8\text{ mm}$), đếm đủ 12 lỗ bu-lông.
Kiểm tra bề mặt: Mặt gờ nổi (RF) không được có vết xước sâu hướng tâm (radial scratch) – vì vết xước này sẽ tạo đường cho chất lưu rò rỉ ra ngoài.
Hồ sơ pháp lý: Đối với các công trình lớn, bắt buộc phải yêu cầu đại lý cung cấp chứng chỉ CO (xuất xứ) và CQ (chất lượng), kèm theo kết quả thí nghiệm thành phần hóa học của mẻ thép.
7. Giải Đáp Các Câu Hỏi Thường Gặp (FAQ)
Câu hỏi 1: Mặt bích Class 150 có lắp chung được với mặt bích PN16 không?
Trả lời: Không. Mặc dù hai loại bích này dùng cho đường ống có cùng khả năng chịu áp tương đương nhau trong một số điều kiện (khoảng 16 bar), nhưng kích thước hình học, số lỗ bu-lông và đường kính tâm lỗ của tiêu chuẩn ASME (Class 150) và tiêu chuẩn châu Âu/ISO (PN16) hoàn toàn khác nhau. Bạn không thể kết nối trực tiếp chúng lại với nhau trừ khi sử dụng ống nối chuyển đổi (spool).
Câu hỏi 2: Có thể dùng gioăng cao su thông thường cho bích 12 inch Class 150 trong hệ thống hơi nóng không?
Trả lời: Tuyệt đối không. Gioăng cao su (NBR, EPDM) chỉ chịu được nhiệt độ thấp (thường dưới $120^\circ\text{C}$). Đối với hệ thống hơi nóng (steam), bạn bắt buộc phải dùng gioăng chịu nhiệt như gioăng chì (Graphite Gasket) có lõi thép lưới hoặc gioăng kim loại quấn xoắn (Spiral Wound Gasket) để tránh tình trạng gioăng bị chảy, thổi bay do nhiệt độ cao.
Câu hỏi 3: Sự khác biệt lớn nhất giữa thép A105 và inox 304 khi làm bích Class 150 là gì?
Trả lời: Thép carbon A105 có giá thành rẻ, độ cứng cao nhưng dễ bị rỉ sét dưới tác động của oxy hóa môi trường, do đó cần phải sơn phủ hoặc mạ kẽm. Inox 304 (chứa Crom và Niken) có khả năng tự chống rỉ sét, kháng ăn mòn hóa chất cực tốt, bề mặt sạch sẽ, nhưng giá thành vật tư đắt hơn gấp nhiều lần.
Kết Luận
Lựa chọn và thi công flange 12 inch class 150 đòi hỏi sự thấu hiểu sâu sắc về mặt kỹ thuật, từ biểu đồ tương quan áp suất - nhiệt độ cho đến độ chính xác về mặt hình học theo chuẩn ASME B16.5. Việc tuân thủ quy trình kiểm tra nghiêm ngặt không chỉ bảo vệ an toàn cho con người và thiết bị trong nhà máy, mà còn giúp chủ đầu tư tối ưu hóa chi phí vận hành, loại bỏ hoàn toàn các rủi ro bảo trì không đáng có trong tương lai. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 12 Inch Class 150
