Flange 12 Inch: Hướng Dẫn Kỹ Thuật Chuyên Sâu & Báo Giá Mặt Bích DN300

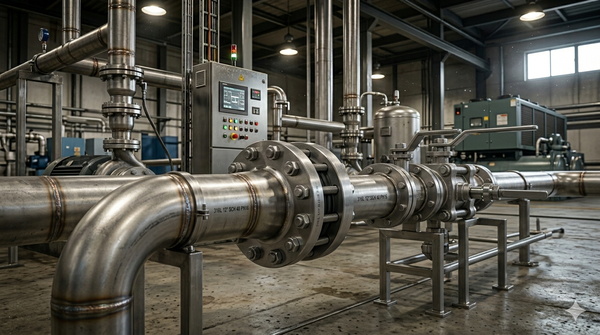

Trong các nhà máy lọc dầu, trạm bơm tăng áp trung tâm hay nhà máy xử lý nước quy mô lớn, việc xây dựng và duy trì một hệ thống đường ống kích thước lớn vận hành trơn tru luôn là bài toán cốt lõi của các kỹ sư. Khi lưu chất chuyển động với khối lượng lớn, áp lực động tác dụng lên thành ống là cực kỳ mãnh liệt, đòi hỏi một phương thức kết nối cơ học có độ chắc chắn tuyệt đối. Tại các phân đoạn xung yếu này, đường ống áp lực cao luôn yêu cầu hiệu suất sealing (làm kín) cực kỳ ổn định để ngăn ngừa hiểm họa rò rỉ.

Tuy nhiên, thực tế vận hành cho thấy nhiều dự án gặp tổn thất lớn chỉ vì chọn sai chủng loại bích, gây ra hiện tượng xì hở lưu chất hoặc không đồng bộ tiêu chuẩn hình học giữa van và ống khi lắp ráp. Flange 12 inch (hay còn gọi là mặt bích 12 inch) chính là giải pháp kết nối tiêu chuẩn, được sử dụng rộng rãi nhất trong cấu trúc đường ống kích thước lớn. Để đảm bảo an toàn tối đa cho công trình và tối ưu hóa chi phí đầu tư tư nhân, việc thấu hiểu tường tận thông số kỹ thuật, áp lực danh định và quy trình siết lực của dòng 12 inch flange này là điều kiện tiên quyết.

Flange 12 Inch Là Gì?

Để định hình chính xác phương án bóc tách vật tư cho dự án, người mua cần hiểu rõ định nghĩa cơ bản và quy chuẩn chuyển đổi kích thước của dòng cấu kiện này.

Định nghĩa

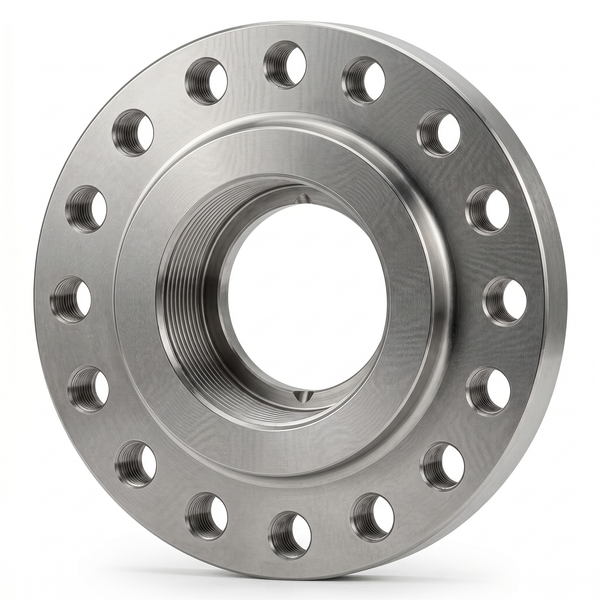

Flange 12 inch là một loại phụ kiện cơ khí dạng đĩa tròn, được thiết kế chuyên dụng cho hệ thống đường ống có kích thước danh nghĩa là 12 inch. Phụ kiện này đóng vai trò là giải pháp kết nối cơ học trung gian, dùng để thiết lập liên kết vững chắc giữa đường ống, van công nghiệp, máy bơm và các thiết bị phụ trợ khác trong hệ thống piping.

Quy đổi kích thước kỹ thuật

Trong kỹ thuật đường ống, kích thước định danh 12 inch tương đương với kích thước danh nghĩa DN300 theo tiêu chuẩn châu Âu (DIN) hoặc đường kính ngoài thực tế của ống là 323.8 mm theo tiêu chuẩn Mỹ (ANSI/ASME).

Vai trò cốt lõi của flange DN300 bao gồm:

• Kết nối an toàn: Liên kết các phân đoạn ống kích thước lớn thành một hệ thống dẫn lưu chất mạch lạc.

• Tạo độ kín hoàn hảo: Chặn đứng nguy cơ thất thoát áp suất hoặc rò rỉ lưu chất ra môi trường ngoài.

• Linh hoạt trong vận hành: Cho phép tháo rời nhanh chóng để phục vụ bảo trì, thông tắc hoặc súc rửa lòng ống định kỳ.





Nguyên Lý Hoạt Động Của Flange

Nguyên lý hoạt động của một liên kết mặt bích dựa trên cơ chế nén ép vật liệu để tạo ra độ kín khít tuyệt đối cho bề mặt tiếp xúc. Kết nối này được tạo thành từ cấu trúc tích hợp gồm ba thành phần không thể tách rời: hai mặt bích đối xứng, một vòng đệm kín (gasket) đặt ở giữa và hệ thống bu-lông lực (bolts) xuyên qua chu vi đĩa bích.

Khi tiến hành siết bu-lông, lực siết cơ học dọc trục sẽ kéo hai mặt bích lại gần nhau, tạo ra một lực nén cực lớn tác dụng trực tiếp lên vòng đệm mềm. Dưới áp lực này, vật liệu gasket sẽ biến dạng dẻo hoặc biến dạng đàn hồi, điền đầy hoàn toàn vào các rãnh xước vi mô trên mặt sealing của bích.

Tại sao hệ thống áp lực cao bắt buộc phải chọn kết nối mặt bích thay vì hàn chết toàn bộ? Bởi vì mạng lưới công nghiệp luôn đòi hỏi công tác kiểm tra, tháo lắp dễ dàng, bảo trì thuận tiện và thay thế van khi có sự cố. Kết nối bích vừa cung cấp độ kín ổn định tương đương mối hàn, vừa mang lại tính linh hoạt cao nhất cho quá trình vận hành nhà máy.

Các Loại Flange 12 Inch Phổ Biến

Tùy thuộc vào trạng thái dòng chảy, áp suất làm việc và phương thức liên kết với ống, mặt bích 12 inch được chia thành các dòng sản phẩm đặc thù:

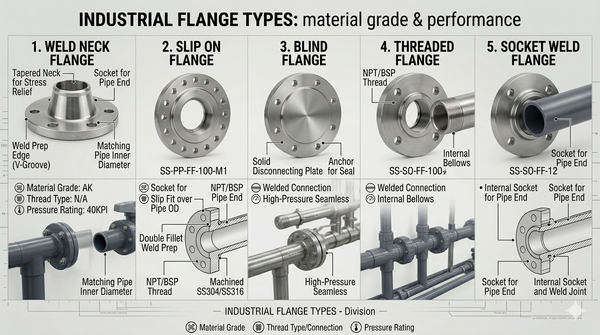

Phân loại theo kết cấu hình học

• Weld Neck Flange (Bích cổ hàn): Loại bích có phần cổ dài được vát mép để hàn đối đầu trực tiếp với ống. Thiết kế này giúp chuyển trọng ứng suất từ mặt bích sang đường ống, làm giảm sự tập trung ứng suất tại chân bích. Do đó, weld neck chịu áp tốt hơn và chống chịu rung động xuất sắc trong các hệ thống siêu cao áp.

• Slip On Flange (Bích hàn bọc/Bích lồng): Lòng bích rộng hơn đường kính ống một chút để lồng trượt ngoài ống và hàn cả mặt trong lẫn mặt ngoài. Dòng bích này dễ lắp đặt, giá thành rẻ hơn nhưng chịu áp kém hơn Weld Neck.

• Blind Flange (Bích mù/Bích đặc): Loại bích không có lỗ thông ở tâm, chuyên dụng để đóng kín các đầu chờ đường ống, cô lập hoàn toàn phân đoạn piping khi cần sửa chữa hoặc thử áp.

• Socket Weld Flange & Threaded Flange (Bích hàn bọc đầu & Bích ren): Thường hiếm khi sử dụng ở kích thước lớn như 12 inch do giới hạn về khả năng chịu tải của ren và mối hàn bọc đơn thuần ở đường kính lớn.

Phân loại theo vật liệu chế tạo

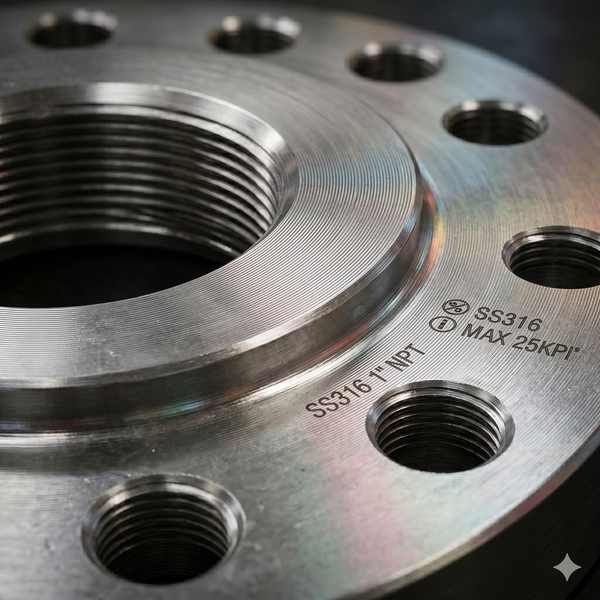

• Mặt bích stainless steel flange (Inox 304/316): Chịu nhiệt độ cực cao, chống gỉ sét tuyệt đối và kháng axit, hóa chất tốt.

• Mặt bích carbon steel flange (Thép carbon): Độ bền kéo vượt trội, chịu tải trọng cơ học cực lớn, giá thành tối ưu nhưng dễ bị oxy hóa nếu không có lớp sơn phủ bảo vệ.

• Thép mạ kẽm (Galvanized): Lớp mạ kẽm nhúng nóng giúp tăng cường khả năng chống chịu thời tiết cho phôi thép carbon.

Thông Số Kỹ Thuật Của Flange 12 Inch

Để đảm bảo các cấu phần trong hệ thống cơ điện khớp nối hoàn hảo, kỹ sư dự án cần đối chiếu chính xác các trị số hình học cơ bản của mặt bích DN300:

Bảng thông số hình học Flange 12 Inch (Tham khảo tiêu chuẩn ASME B16.5)

Tại sao pressure class (lớp áp lực) lại quyết định trực tiếp tới độ dày và khối lượng của đĩa bích? Hệ thống vận hành ở Class 300 hay Class 600 sinh ra lực đẩy nội tại khổng lồ, nếu mặt bích quá mỏng, ứng suất kéo sẽ làm cong vênh đĩa bích, gây hở đệm làm kín. Do đó, áp lực thiết kế càng cao đòi hỏi đĩa bích càng dày, số lượng lỗ bu-lông càng nhiều và đường kính bu-lông càng lớn.

Bên cạnh đó, việc chọn lựa đồng bộ giữa hệ bu-lông lực và gasket mặt bích là bắt buộc để đảm bảo sự phân bổ ứng suất nén đều khắp chu vi làm kín.

So Sánh Các Tiêu Chuẩn ANSI, JIS Và DIN

Việc sử dụng lẫn lộn các tiêu chuẩn mặt bích quốc tế là nguyên nhân hàng đầu dẫn đến thất bại trong khâu lắp ráp tại công trường.

Khuyến cáo kỹ thuật: Tại sao không thể lắp chéo các tiêu chuẩn bích này với nhau? Dù có cùng kích thước danh nghĩa flange DN300, nhưng một mặt bích chuẩn ANSI Class 150 sẽ có 12 lỗ bu-lông với đường kính vòng tim (PCD) hoàn toàn lệch lệch so với 16 lỗ bu-lông của mặt bích chuẩn DIN PN16. Cố tình gá lắp sẽ dẫn đến việc lệch tâm lỗ, không thể xỏ bu-lông và phá hủy hoàn toàn tính đồng bộ của mạng lưới industrial piping system.

Flange Inox Và Flange Thép Carbon Khác Nhau Thế Nào?

Lựa chọn vật liệu là bài toán cân bằng giữa môi trường ăn mòn của lưu chất và tổng ngân sách đầu tư:

• Flange Inox (304/316): Là lựa chọn bắt buộc cho các môi trường lưu chất có tính xâm thực cao như nhà máy lọc hóa chất, hệ thống xử lý nước thải công nghiệp nhiễm mặn, hoặc yêu cầu độ sạch tuyệt đối của ngành chế biến thực phẩm. Inox không bị hoen gỉ, không sinh tạp chất nhưng chi phí vật tư rất cao.

• Flange Thép Carbon: Mang lại khả năng chịu áp và lực xung kích cơ học lý tưởng cho các đường ống công nghiệp nặng, trục PCCC tòa nhà hoặc hệ thống HVAC tuần hoàn. Vật liệu này giúp nhà thầu tối ưu chi phí vật tư rất tốt, miễn là lưu chất bên trong không có tính ăn mòn hóa học cao.



Flange 12 Inch Được Dùng Trong Những Hệ Thống Nào?

Với kích cỡ lớn đặc trưng, mặt bích 12 inch xuất hiện tại các trục xương sống của hạ tầng cơ điện:

• Nhà máy cấp nước và xử lý nước thải: Lắp đặt tại các trục bơm ly tâm công suất lớn dẫn nước thô về nhà máy xử lý.

• Hệ thống PCCC khu công nghiệp: Các đường ống gom nước áp lực cao, kết nối trực tiếp với cụm bơm chữa cháy trung tâm.

• Ngành dầu khí và hóa chất: Liên kết các phân đoạn ống truyền tải dầu thô hoặc khí hóa lỏng tầm xa.

• Hệ steam áp lực cao (Lò hơi): Nơi dòng hơi quá nhiệt vận hành liên tục dưới áp suất lớn, yêu cầu dòng weld neck flange 12 inch để triệt tiêu các lực ứng suất nhiệt giãn nở.

Sai Lầm Thường Gặp Khi Chọn Flange 12 Inch

• Chọn sai Pressure Class: Dùng bích Class 150 lắp cho hệ thống có áp suất thử nghiệm đỉnh vượt quá 20 bar, dẫn đến biến dạng đĩa bích.

• Nhầm lẫn hệ tiêu chuẩn hình học: Thu mua nhầm bích hệ JIS lắp cho cụm van butterfly valve hệ DIN có sẵn tại công trình.

• Tái sử dụng gasket cũ: Tiết kiệm chi phí bằng cách dùng lại vòng đệm đã bị ép bẹp từ trước, gây rò rỉ tức thì khi hệ thống nâng áp.

• Siết bu-lông không đều lực: Không dùng cờ-lê lực dẫn đến một bên bích bị siết quá chặt, nén lệch gasket gây bục góc đối diện.

Checklist Chọn Flange 12 Inch Phù Hợp

Hãy áp dụng quy trình bóc tách 6 bước tiêu chuẩn sau để đảm bảo độ chính xác vật tư tuyệt đối:

1. Xác định bản chất lưu chất: Chọn inox 316 cho hóa chất mạnh, inox 304 cho nước sạch, thép carbon cho hệ thống PCCC/HVAC.

2. Xác định áp suất vận hành lớn nhất: Đối chiếu dải áp để chọn Class 150, Class 300 hoặc PN10, PN16.

3. Xác định hệ tiêu chuẩn của thiết bị liên quan: Kiểm tra catalogue của van hoặc máy bơm đi kèm đang tuân theo tiêu chuẩn ANSI, DIN hay JIS.

4. Lựa chọn kiểu kết cấu bích: Chọn Weld Neck cho hệ áp lực cao/rung động mạnh, hoặc Slip On cho hệ tải trung bình để tiết kiệm chi phí gia công.

5. Chọn loại Gasket tương thích: Chọn gasket cao su cho nước thông thường, gasket chì (graphite) hoặc vòng đệm kim loại (RTJ) cho hệ hơi nóng, hóa chất.

6. Kiểm tra kích thước và số lượng bu-lông: Đảm bảo mua đủ số lượng bu-lông lực có cấp bền chịu lực tương ứng (như Grade 8.8 hoặc A193 B7).



Lưu Ý Khi Lắp Đặt Flange 12 Inch

Quy trình thi công tại công trường quyết định trực tiếp tới khả năng vận hành an toàn của mối nối mặt bích kích thước lớn:

• Tuân thủ nghiêm ngặt sơ đồ siết bu-lông hình sao: Không siết vòng tròn liên tiếp. Phải siết bu-lông theo các cặp đối diện nhau (Torque tightening sequence) qua nhiều lượt: Lượt một siết 30% lực, lượt hai nâng lên 60%, lượt ba đạt 100% lực thiết kế.

• Căn chỉnh đồng tâm tuyệt đối: Sử dụng thiết bị kích ống để căn chỉnh hai mặt bích thẳng hàng trước khi xỏ bu-lông. Tuyệt đối không dùng lực siết của bu-lông để cưỡng ép kéo hai đầu ống lệch tâm lại với nhau.

• Cold vs Hot tightening (Siết nguội và siết nóng): Đối với đường ống dẫn hơi nóng, sau khi hệ thống chạy thử và đạt đến nhiệt độ vận hành đỉnh (gây giãn nở nhiệt vật liệu), kỹ sư cần tiến hành siết lại bu-lông một lần nữa (hot tightening) để bù đắp khoảng co giãn của kim loại, ngăn ngừa rò rỉ khi áp suất tăng cao.

Câu Hỏi Thường Gặp Về Flange 12 Inch (FAQ)

FAQ 1: Flange 12 inch tương đương DN bao nhiêu?

Mặt bích 12 inch tương đương với kích thước danh nghĩa DN300 theo hệ mét của tiêu chuẩn châu Âu, phù hợp với các đường ống công nghiệp có đường kính ngoài thực tế là 323.8 mm.

FAQ 2: ANSI và DIN flange khác nhau cơ bản thế nào?

Mặt bích tiêu chuẩn ANSI được tính toán kích thước theo hệ inch và phân định áp lực theo các cấp Class (Class 150, 300...), trong khi bích tiêu chuẩn DIN tính toán theo hệ milimét và phân định áp lực theo cấp PN (PN10, PN16...). Do khác nhau về khoảng cách tâm lỗ bu-lông, hai loại bích này không thể lắp ráp trực tiếp với nhau.

FAQ 3: Khi nào bắt buộc phải dùng loại Weld Neck Flange?

Weld Neck Flange (bích cổ hàn) là lựa chọn bắt buộc cho các hệ thống đường ống vận hành dưới áp suất cực lớn, dải nhiệt độ biến thiên liên tục (như đường ống lò hơi, dầu khí) hoặc các vị trí đường ống chịu tải trọng uốn và lực rung động tuần hoàn mạnh từ máy bơm công suất lớn.

FAQ 4: Mặt bích inox 304 và inox 316 khác nhau ra sao?

Mặt bích inox 316 được bổ sung thêm thành phần kim loại Molypden, mang lại khả năng chống ăn mòn lỗ kim và kháng môi trường chứa Clorua (như nước biển, hóa chất đặc) vượt trội hoàn toàn so với inox 304. Do đó, bích inox 316 luôn có giá thành cao hơn.

FAQ 5: Flange 12 inch Class 150 chịu được áp lực tối đa bao nhiêu?

Mặt bích 12 inch Class 150 có khả năng chịu áp lực tĩnh tối đa ở nhiệt độ phòng lên tới khoảng 19.6 bar (tương đương 285 psi). Khi nhiệt độ vận hành của hệ thống tăng cao, khả năng chịu áp lực của mặt bích sẽ suy giảm theo biểu đồ tiêu chuẩn của vật liệu.

Tổng Kết

Mặt bích 12 inch là cấu phần cơ khí xương sống giữ vai trò định hình độ an toàn và tính toàn vẹn cho toàn bộ hệ thống đường ống lớn DN300. Việc thấu hiểu các thông số hình học, lựa chọn chính xác vật liệu thích ứng với môi trường lưu chất và tuân thủ quy trình siết lực đồng tâm chính là giải pháp tối ưu giúp hệ thống của bạn luôn vận hành bền bỉ, an toàn tuyệt đối và tiết kiệm chi phí bảo dưỡng dài hạn.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 12 Inch
