Flange 150 Là Gì? Giải Mã Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống công nghiệp, việc chọn đúng tiêu chuẩn mặt bích là yếu tố quyết định đến sự an toàn và tính đồng bộ của toàn dự án. Flange 150 chính là một trong những chuẩn kết nối "quốc dân" được nhắc đến nhiều nhất.

Vì Sao Flange 150 Là Tiêu Chuẩn Mặt Bích Được Sử Dụng Nhiều Nhất?

Tại các công trình từ cấp nước công nghiệp, hệ thống điều hòa trung tâm HVAC, trạm bơm PCCC cho đến các nhà máy lọc hóa dầu và hóa chất, người dùng rất thường xuyên bắt gặp các ký hiệu mặt bích như: Class 150, Class 300 hay Class 600. Trong đó, dòng 150 luôn chiếm thị phần áp đảo.

Tuy nhiên, sự phổ biến này lại đi kèm với vô số nhầm lẫn tai hại trong quá trình thu mua và lắp đặt. Rất nhiều kỹ sư mới vào nghề thường tự hỏi: Class 150 có phải là mặt bích chịu được áp suất tối đa 150 PSI không? Mức áp suất thực tế là bao nhiêu? Trong trường hợp khẩn cấp, liệu có thể lấy bích này để thay thế cho mặt bích chuẩn châu Âu PN16 được hay không?

Việc hiểu đúng bản chất kỹ thuật của flange 150 sẽ giúp bạn giải quyết triệt để các bài toán trên. Sự am hiểu này không chỉ giúp lựa chọn đúng tiêu chuẩn kỹ thuật, tối ưu hóa chi phí vật tư mà còn ngăn ngừa hoàn toàn các rủi ro xì hở, bục vỡ áp lực do lắp đặt sai lệch thông số.

Flange 150 Là Gì?

Định nghĩa chuẩn xác

Flange 150 (hay còn gọi là Class 150 Flange, ANSI 150 flange) là loại mặt bích cơ khí được thiết kế, đúc/rèn và gia công theo bộ tiêu chuẩn công nghiệp khắt khe của Hoa Kỳ là ASME/ANSI. Ký hiệu "Class 150" thể hiện cấp áp lực danh nghĩa của mặt bích trong hệ thống phân loại của tiêu chuẩn này.

Ý nghĩa thực sự của Class 150

Một trong những hiểu lầm "kinh điển" nhất trong ngành đường ống là việc đánh đồng: Class 150 = chịu được áp suất 150 PSI. Đây là một sai lầm hoàn toàn về mặt kỹ thuật.

Thực tế, Class 150 chỉ là một cấp áp lực danh nghĩa (Nominal Pressure Class) để phân loại độ dày và kích thước mặt bích theo chuẩn ASME. Khả năng chịu áp lực vận hành thực tế của mặt bích phụ thuộc vào sự kết hợp của hai yếu tố: vật liệu chế tạo và nhiệt độ môi trường làm việc. Ở nhiệt độ bình thường, sức chịu đựng của nó lớn hơn con số 150 rất nhiều.

Tiêu chuẩn áp dụng

Sản phẩm này được sản xuất và kiểm định dựa trên các bộ tài liệu kỹ thuật cốt lõi:

• ASME B16.5: Tiêu chuẩn quy định kích thước mặt bích ống thép từ 1/2" đến 24".

• ASME B16.47: Tiêu chuẩn cho mặt bích đường kính lớn, từ 26" đến 60".

• ANSI: Viện Tiêu chuẩn Quốc gia Hoa Kỳ (hiện nay phần lớn đã được tích hợp vào chuẩn ASME).



Nguyên Lý Hoạt Động Của Flange 150

Flange 150 không hoạt động độc lập mà là một phần của cụm kết nối cơ học. Cụm kết nối này vận hành dựa trên nguyên lý ép nén bề mặt để tạo độ kín tuyệt đối.

Cơ chế hoạt động diễn ra theo các bước sau:

• Hai mặt bích kim loại được hàn hoặc vặn ren vào hai đầu đường ống cần nối.

• Một vòng gioăng làm kín (gasket) được chèn vào vị trí bề mặt tiếp xúc (face) giữa hai mặt bích.

• Các bulong chịu lực được xỏ qua lỗ bích, kết hợp với đai ốc để tạo ra một lực ép (lực siết) cực lớn, ép chặt gioăng làm kín ở giữa.

Khi hệ thống máy bơm hoạt động, áp suất cao của dòng lưu chất sẽ bị giữ lại hoàn toàn bên trong đường ống nhờ rào cản của gioăng và lực giữ của bulong.

Ưu điểm vượt trội của nguyên lý này:

• Độ kín cao: Ngăn chặn tuyệt đối sự rò rỉ của cả chất lỏng và chất khí.

• Dễ tháo lắp và bảo trì: Khi cần sửa chữa van hoặc thay thế ống, chỉ cần tháo bulong thay vì phải cắt phá đường ống hàn

• Độ bền lớn: Thiết kế thép khối giúp phân tán ứng suất, chống lại các hiện tượng rung lắc hệ thống.

• Phù hợp đa ngành: Ứng dụng linh hoạt từ môi trường nước thường đến dầu khí khắc nghiệt.

Các Loại Flange 150 Phổ Biến Hiện Nay

Dựa vào phương pháp liên kết với đường ống, asme b16.5 flange được chia thành nhiều kiểu dáng khác nhau nhằm phục vụ cho từng mục đích kỹ thuật riêng biệt.

Weld Neck Flange Class 150 (Mặt bích cổ hàn)

Đặc trưng bởi một phần cổ thon dài được vát mép để hàn đối đầu (butt-weld) trực tiếp với đường ống.

• Ưu điểm: Cổ hàn giúp chuyển hướng ứng suất từ mặt bích sang đường ống, cực kỳ lý tưởng cho các hệ thống chịu rung động mạnh hoặc chênh lệch nhiệt độ lớn.

Slip On Flange Class 150 (Mặt bích lồng)

Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút, cho phép ống lồng hẳn vào trong mặt bích và được hàn ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Gia công dễ, căn chỉnh cực kỳ nhanh chóng khi thi công và có chi phí đầu tư thấp hơn bích cổ hàn.

Blind Flange Class 150 (Mặt bích mù)

Là một đĩa kim loại đặc, không có lỗ khoan ở tâm lưu chất, chỉ có các lỗ xỏ bulong xung quanh vành bích.

• Ưu điểm: Dùng để bịt kín hoàn toàn các đầu cuối của đường ống, van, bồn bể áp lực hoặc để chờ cho các kế hoạch mở rộng hệ thống trong tương lai.

Socket Weld Flange Class 150 (Mặt bích hàn bọc ngâm)

Tương tự Slip On nhưng bên trong có một bậc đỡ (shoulder) để ống tựa vào, sau đó chỉ cần hàn một đường ở mặt ngoài.

• Ưu điểm: Thường được ứng dụng cho các đường ống có kích thước nhỏ (dưới 2 inch) và áp suất tương đối cao.

Threaded Flange Class 150 (Mặt bích ren)

Phần lỗ tâm được tiện ren (thường là ren NPT) để vặn trực tiếp vào đầu ống có ren ngoài mà không cần phải sử dụng nhiệt.

• Ưu điểm: Là giải pháp kết nối hoàn hảo cho những khu vực dễ cháy nổ, nơi việc hàn hồ quang bị cấm tuyệt đối.

Thông Số Kỹ Thuật Flange 150

Để đặt hàng chính xác các loại industrial flange, người kỹ sư cần nắm rõ các thông số kỹ thuật (flange dimensions) lõi sau đây.

Dải kích thước phổ biến (Size)

Tiêu chuẩn ASME B16.5 quy định kích thước danh nghĩa từ cực nhỏ đến cực lớn: 1/2", 3/4", 1", 2", 4", 6", 8", 10", 12" và lên đến 24". (Các size lớn hơn thuộc chuẩn ASME B16.47).

Vật liệu chế tạo (Materials)

• Thép carbon (Carbon Steel): Thông dụng nhất là các mác thép đúc/rèn flange a105 (ASTM A105) dùng cho nhiệt độ thường, hoặc ASTM A350 LF2 cho môi trường nhiệt độ âm.

• Thép không gỉ (Inox): Chuyên dùng chống ăn mòn như flange inox 304 (ASTM A182 F304) và flange inox 316 (ASTM A182 F316).

Kiểu bề mặt làm kín (Facing)

• RF (Raised Face): Bề mặt có gờ nhô lên ở tâm, giúp tập trung toàn bộ lực siết của bulong vào diện tích nhỏ của gioăng, tăng cường độ kín khít. (Rất phổ biến cho rf flange).

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng khi ghép với mặt bích bằng gang hoặc nhựa để tránh lực ép làm vỡ bích đối diện.

• RTJ (Ring Type Joint): Bề mặt có khoét rãnh sâu để đặt vòng đệm kim loại, chuyên dùng cho nhiệt độ và áp suất cực cao.

Tiêu chuẩn hình học

Được quy chuẩn kích thước OD (đường kính ngoài), độ dày, đường kính lỗ bulong theo bảng ASME B16.5 hoặc ASME B16.47.

Flange 150 Chịu Được Bao Nhiêu Áp Suất?

Đây chính là câu hỏi được giới kỹ thuật tìm kiếm nhiều nhất về flange pressure rating. Mức áp suất mà bích chịu được không phải là hằng số mà là một biến số dao động.

Áp suất thực tế với vật liệu ASTM A105

Lấy ví dụ cụ thể với loại bích thép rèn carbon flange a105 (vật liệu phổ thông nhất):

• Ở nhiệt độ môi trường bình thường (-29°C đến 38°C), Flange 150 có khả năng chịu được áp suất vận hành tối đa lên tới 285 PSI (tương đương khoảng 19.6 bar).

Ảnh hưởng của nhiệt độ làm việc

Khi nhiệt độ lưu chất bên trong hệ thống tăng lên, cấu trúc kim loại sẽ giảm dần độ cứng vững, dẫn đến khả năng chịu áp của mặt bích cũng suy giảm theo quy luật tỷ lệ nghịch.

• Ví dụ: Tại 200°C, bích A105 chuẩn 150 chỉ còn chịu được khoảng 260 PSI (~17.9 bar). Ở mức 400°C, sức chịu tải tụt xuống mức cực thấp để đảm bảo an toàn.

Tại sao không phải 150 PSI?

Nhắc lại, Class 150 chỉ là một cái tên danh nghĩa định mức (Nominal Class) dùng để đồng bộ hóa kích thước trong hệ tiêu chuẩn ASME. Đừng bao giờ lấy con số 150 này để làm giới hạn vận hành thực tế cho máy bơm của bạn.

So Sánh Flange 150 Và Flange 300

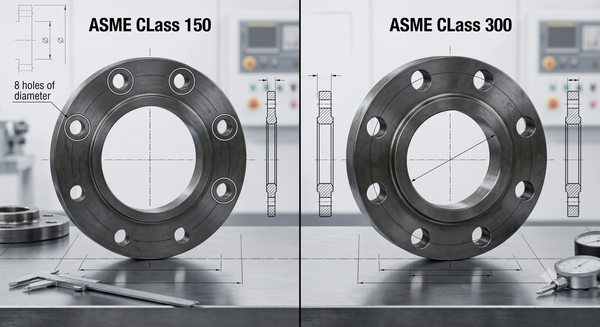

Khi thiết kế đường ống, kỹ sư thường phải cân nhắc giữa việc chọn Class 150 hay nâng cấp lên Class 300. Bảng phân tích dưới đây sẽ làm rõ sự khác biệt.

Khi nào nên ưu tiên dùng Class 150?

Dành cho các hệ thống có áp suất thấp đến trung bình: Hệ thống cấp nước sạch đô thị, trạm làm mát HVAC, đường ống chữa cháy PCCC, khí nén thông thường.

Khi nào bắt buộc dùng Class 300?

Dành cho các điều kiện vận hành khắc nghiệt: Nhà máy lọc dầu, các đường ống dẫn hơi nóng (Steam) nhiệt độ cao, hóa chất áp suất lớn có nguy cơ bùng nổ.

Flange 150 Có Thay Thế Được PN16 Không?

Trong tình huống thiếu vật tư, nhiều thợ lắp đặt thắc mắc: Áp lực của flange 150 là gần 20 bar, vậy có thể lắp ghép nó thay thế cho mặt bích PN16 (chịu 16 bar) của tiêu chuẩn Châu Âu được không?

Điểm giống nhau

Xét về sức bền vật liệu và khả năng chịu tải áp lực, cả hai loại mặt bích này đều tương đương nhau và dư sức hoạt động ổn định ở mức áp suất phổ thông 10 - 15 bar của các nhà máy.

Điểm khác biệt cốt lõi

Tuy nhiên, chúng thuộc hai hệ tiêu chuẩn hoàn toàn khác biệt (ASME của Mỹ và DIN/BS của Châu Âu). Điều này dẫn đến sự sai lệch về mặt hình học:

• Kích thước vòng tâm lỗ (PCD): PCD của Class 150 và PN16 lệch nhau hoàn toàn.

• Số lượng lỗ bulong: Ở một số kích cỡ (ví dụ DN65 - 2.1/2"), bích Class 150 có 4 lỗ trong khi bích PN16 lại thiết kế 8 lỗ.

• Kích thước lỗ xỏ bulong: Cũng được định cỡ khác nhau giữa hệ Inch và hệ Mét.

Kết luận kỹ thuật:

Bạn tuyệt đối không nên lắp thay thế trực tiếp giữa hai tiêu chuẩn này. Việc các lỗ bulong không đồng tâm sẽ khiến bạn không thể xỏ bulong qua. Trừ trường hợp các thiết bị đều được xưởng gia công đục lại lỗ (Multi-drilled), nhưng điều này sẽ làm giảm độ bền cơ học của bích.

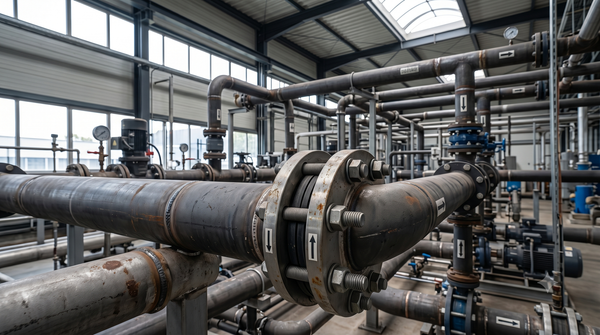

Flange 150 Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ đặc tính kỹ thuật tối ưu và mức chi phí vô cùng phải chăng, pressure class flange 150 đã trở thành linh kiện cốt lõi trong vô số các ngành công nghiệp.

• Hệ thống cấp nước sinh hoạt và xử lý nước thải: Ứng dụng để kết nối các trạm máy bơm ly tâm công suất lớn, mạng lưới phân phối nước của tòa nhà cao tầng và các van cổng khóa nước.

• Hệ thống điều hòa trung tâm (HVAC): Cấu thành mạng lưới ống dẫn nước lạnh tuần hoàn kết nối với cụm máy Chiller, tháp giải nhiệt (Cooling tower) và các AHU.

• Hệ thống PCCC (Phòng cháy chữa cháy): Đóng vai trò liên kết mạn ống vách tường, họng tiếp nước, cụm van báo động (Alarm Valve) luôn trong trạng thái chờ duy trì áp suất.

• Nhà máy chế biến thực phẩm và đồ uống: Sử dụng mặt bích chuẩn inox 304/316 để dẫn sữa, bia, nước giải khát, đáp ứng tiêu chuẩn vệ sinh khép kín.

• Công nghiệp hóa chất nhẹ: Vận chuyển các dung dịch, dung môi, hóa chất có tính ăn mòn thấp ở điều kiện nhiệt độ không quá đoan cực.

Những Sai Lầm Thường Gặp Khi Chọn Flange 150

Trong thực tế thi công, những nhầm lẫn khi mua piping flange có thể gây gián đoạn toàn bộ dây chuyền sản xuất. Dưới đây là 4 sai lầm kinh điển cần tránh:

• Hiểu sai hoàn toàn về áp suất: Chỉ dựa vào chữ "150" để kết luận thiết bị chỉ chịu được 150 PSI (khoảng 10.3 bar). Sự nhầm lẫn này khiến kỹ sư tự ý nâng lên bích Class 300, gây lãng phí hàng chục triệu đồng ngân sách dự án.

• Chọn sai vật liệu chế tạo: Hệ thống phải bơm hóa chất axit loãng hoặc nước biển, nhưng lại tiết kiệm chi phí mua bích thép carbon ASTM A105. Mặt bích sẽ bị oxy hóa rỉ sét nghiêm trọng chỉ sau thời gian ngắn.

• Không kiểm tra dải nhiệt độ làm việc: Đưa bích Class 150 vật liệu thường vào lò hơi chạy ở 300°C. Ở nhiệt độ này, khả năng giữ áp của bích giảm mạnh, nguy cơ xì hở hơi nóng là rất cao, ảnh hưởng nghiêm trọng tuổi thọ thiết bị.

• Chọn sai tiêu chuẩn đục lỗ: Mua van chuẩn JIS 10K (Nhật Bản) hoặc DIN PN16 (Châu Âu) nhưng lại đặt mặt bích hàn đường ống là ASME Class 150. Kết quả là hàng mang ra công trường không thể xỏ bulong lắp ghép được



Checklist Chọn Flange 150 Đúng Kỹ Thuật

Để đảm bảo hệ thống đồng bộ và vận hành hoàn hảo, các chuyên viên mua hàng và kỹ sư thiết kế cần tuân thủ nghiêm ngặt checklist 6 bước sau:

• Bước 1: Xác định kích thước danh nghĩa đường ống (NPS/DN). Chắc chắn rằng mặt bích tương ứng với cỡ ống thép đang dùng (ví dụ: ống 4 inch ~ DN100).

• Bước 2: Kiểm tra áp suất vận hành lớn nhất của hệ thống. Đảm bảo áp suất thực tế không vượt ngưỡng cho phép của bích 150 tại nhiệt độ tương ứng.

• Bước 3: Xác định nhiệt độ làm việc liên tục. Nhiệt độ càng cao, vật liệu thép càng bị suy giảm khả năng chịu lực nén.

• Bước 4: Lựa chọn vật liệu phù hợp. Ưu tiên bích thép (CS) cho nước thông thường, và bích inox (SS) cho hóa chất, thực phẩm.

• Bước 5: Xác định kiểu dáng mặt bích. Lựa chọn weld neck flange 150 cho khu vực rung lắc, hoặc slip on flange 150 để tối ưu chi phí và dễ thi công.

• Bước 6: Kiểm tra tiêu chuẩn kết nối thiết bị đối diện. Đảm bảo van hoặc máy bơm đi kèm cũng được sản xuất theo chuẩn lỗ ANSI/ASME Class 150.

Hướng Dẫn Lắp Đặt Flange 150 An Toàn

Một bộ mặt bích chất lượng cao vẫn có thể gây xì hở nếu thao tác lắp đặt tại hiện trường bị sai kỹ thuật. Hãy tuân thủ quy trình cơ khí chuẩn sau:

1. Kiểm tra và vệ sinh bề mặt: Dùng giẻ sạch, chổi cước làm sạch hoàn toàn mạt sắt, dầu mỡ và rỉ sét trên hai bề mặt làm kín (đặc biệt là dạng Raised Face - RF).

2. Lắp gioăng đúng chủng loại: Đặt gioăng làm kín (Gasket) vào chính xác tâm của mặt bích. Chọn loại gioăng tương thích với lưu chất (EPDM cho nước, PTFE cho hóa chất, Spiral Wound cho hơi nóng).

3. Căn chỉnh đồng tâm: Áp hai bề mặt bích lại với nhau sao cho các lỗ xỏ bulong thẳng hàng tuyệt đối. Tránh để ống bị cong vênh ép lực ngang lên bích.

4. Siết bulong theo hình sao (Star-pattern): Xỏ bulong và vặn hờ đai ốc. Dùng cờ lê siết lực đối xứng chéo nhau theo hình ngôi sao. Tăng dần lực siết qua 3 vòng (vòng 1: 30%, vòng 2: 60%, vòng cuối 100% lực). Tuyệt đối không siết chặt một bên rồi mới siết bên kia.

5. Test rò rỉ sau vận hành: Bơm cấp áp từ từ vào hệ thống để theo dõi. Nếu phát hiện rỉ mồ hôi nước tại mép gioăng, tiến hành siết đều tay thêm một chút đến khi kín hoàn toàn.

Câu Hỏi Thường Gặp Về Flange 150 (FAQ)

Flange 150 là gì?

Đó là loại phụ kiện mặt bích cơ khí được thiết kế, chế tạo theo quy chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ASME/ANSI), mang cấp áp lực danh nghĩa là Class 150.

Ký hiệu Class 150 có phải là mặt bích chịu được 150 PSI không?

Không đúng. Đây chỉ là con số định danh phân loại cấp độ chứ không biểu thị áp suất tối đa thực tế. Thực tế, bích Class 150 chịu áp lực lớn hơn 150 PSI rất nhiều ở nhiệt độ phòng.

Vậy Flange 150 chịu được bao nhiêu bar?

Ở điều kiện nhiệt độ môi trường, với vật liệu thép carbon phổ thông như ASTM A105, bích Class 150 có thể chịu được áp suất vận hành an toàn khoảng 19.6 bar (tương đương 285 PSI).

Flange 150 có lấy ra thay thế cho bích PN16 được không?

Bạn không nên làm điều này nếu chưa đo đạc lại thiết bị. Do khác biệt về hệ tiêu chuẩn đo lường (Mỹ và Châu Âu), kích thước vòng lỗ PCD và số lượng lỗ xỏ bulong của hai loại bích này thường không trùng khớp với nhau.

Loại vật liệu nào là phổ biến nhất cho dòng bích này?

Thép carbon rèn mác ASTM A105 là vật liệu phổ biến, dễ tìm mua và có giá thành tối ưu nhất cho các ứng dụng cơ điện, cấp nước thông thường dùng mặt bích Flange 150.

Tổng Kết

Qua bài phân tích chuyên sâu trên, có thể khẳng định flange 150 là một trong những chuẩn kết nối ASME/ANSI hoàn hảo và được ứng dụng rộng rãi bậc nhất trong thế giới công nghiệp. Sự dung hòa giữa khả năng chịu áp suất tĩnh cực tốt (~20 bar), thiết kế đa dạng (từ bích lồng, bích cổ hàn đến bích mù) cùng một mức giá đầu tư vật tư rất hợp lý đã giúp nó chiếm lĩnh mọi hệ thống cơ điện, cấp nước và hóa dầu.

Hiểu đúng bản chất của ký hiệu Class 150, nhận diện rõ yếu tố tác động từ vật liệu, nhiệt độ cũng như các thông số PCD chuẩn xác sẽ giúp bạn đưa ra những quyết định thiết kế, mua sắm vật tư an toàn, tiết kiệm và đảm bảo hệ thống đường ống vận hành bền bỉ qua hàng thập kỷ.
