Flange 150 Class Là Gì? Thông Số Kỹ Thuật Và Ứng Dụng Thực Tế Từ Chuyên Gia

Vì sao flange 150 class được sử dụng rộng rãi trong công nghiệp?

Trong thực tế thi công, các kỹ sư cơ điện (M&E) và nhà thầu thường xuyên đối mặt với những tình huống kỹ thuật phức tạp. Hãy tưởng tượng bạn đang quản lý một dự án nhà máy cấp nước chuẩn bị kết nối hệ thống đường ống lớn trục DN100, DN150, hay một kỹ sư đang thiết kế hệ thống HVAC trung tâm yêu cầu các linh kiện đạt tiêu chuẩn quốc tế khắc khe. Lúc này, áp lực đè nặng lên vai bạn là phải tìm kiếm một loại mặt bích vừa tương thích hoàn hảo với các dòng van ANSI nhập khẩu, vừa đảm bảo tính kinh tế và an toàn tuyệt đối.

Tuy nhiên, một vấn đề phổ biến trong ngành là nhiều người vẫn chưa hiểu rõ bản chất ý nghĩa của flange 150 class là gì. Sự thiếu sót này rất dễ dẫn đến những sai lầm tai hại, điển hình nhất là việc nhầm lẫn tai hại giữa tiêu chuẩn ANSI Class 150 và DIN PN16. Việc đồng nhất sai lệch các hệ tiêu chuẩn này không chỉ gây tổn thất lớn về chi phí khi mua sai vật tư, mà còn tiềm ẩn nguy cơ rò rỉ, mất an toàn cho toàn bộ hệ thống áp lực.

Để giải quyết triệt để bài toán này, Flange 150 Class chính là giải pháp kỹ thuật tối ưu. Đây là một trong những cấp áp lực phổ biến và có tính ứng dụng cao nhất theo tiêu chuẩn ANSI/ASME, đóng vai trò như một "ngôn ngữ chung" kết nối các thiết bị công nghiệp trên toàn thế giới.

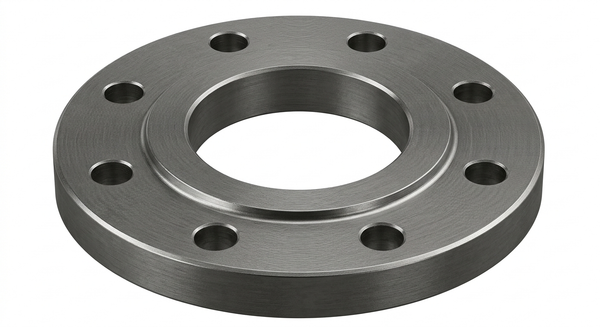

Flange 150 Class là gì?

Định nghĩa

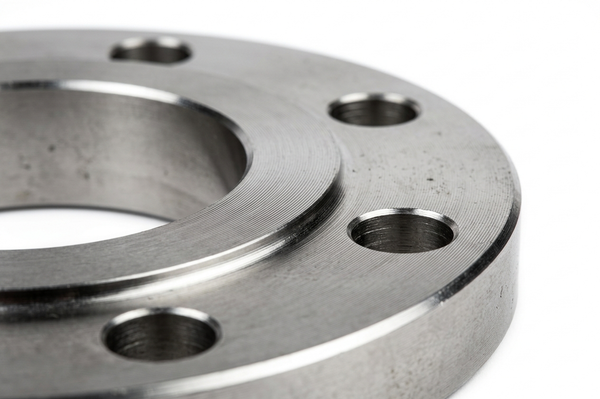

Flange 150 class là gì? Để hiểu một cách chính xác theo ngôn ngữ kỹ thuật, đây là dòng mặt bích được thiết kế, sản xuất và kiểm định nghiêm ngặt theo tiêu chuẩn Mỹ ANSI/ASME B16.5 với cấp áp lực danh nghĩa là Class 150. Định danh này xác định toàn bộ dải kích thước hình học, độ dày, số lỗ bulong và khả năng chịu tải cơ học của cấu kiện.

Ý nghĩa thực tế của Class 150

Một sai lầm kinh điển mà ngay cả những kỹ sư mới vào nghề cũng thường mắc phải là đánh đồng: Class 150 = 150 PSI. Đây là một hiểu lầm cực kỳ nguy hiểm.

Thực tế, "Class 150" là một cấp áp lực (Pressure Class) định danh theo tiêu chuẩn ASME. Áp suất làm việc thực tế (Working Pressure) của mặt bích hoàn toàn không cố định ở con số 150 PSI mà nó biến thiên liên tục, phụ thuộc chặt chẽ vào ba yếu tố cốt lõi:

1. Nhiệt độ vận hành: Khi nhiệt độ của lưu chất tăng lên, độ bền cơ học của kim loại giảm xuống, kéo theo áp suất làm việc tối đa của bích giảm theo.

2. Vật liệu chế tạo: Một mặt bích làm bằng thép carbon rèn sẽ có biểu đồ chịu áp - nhiệt khác biệt hoàn toàn so với một bích làm bằng thép không gỉ (inox).

3. Điều kiện vận hành: Môi trường lưu chất có tính ăn mòn, rung chấn hay shock áp hay không.

Ví dụ, một mặt bích thép rèn A105 flange class 150 ở nhiệt độ môi trường bình thường (-29°C đến 38°C) có thể chịu được áp suất lên đến 285 PSI (khoảng 19.6 bar) — cao hơn rất nhiều so với con số 150 PSI mà nhiều người lầm tưởng.

Nguyên lý kết nối cơ khí

Về mặt vận hành, dòng sản phẩm này hoạt động dựa trên nguyên lý kết nối cơ khí kinh điển:

• Hai mặt bích đối xứng được ép chặt vào nhau thông qua hệ thống bulong và đai ốc được siết lực theo tiêu chuẩn.

• Giữa hai mặt bích bắt buộc phải sử dụng một vòng đệm gioăng làm kín (Gasket) thích hợp (như gioăng cao su, PTFE hoặc gioăng kim loại spiral wound).

• Lực siết bulong làm biến dạng dẻo bề mặt gioăng, điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một liên kết cơ khí cực kỳ chắc chắn, chống rò rỉ tuyệt đối nhưng lại rất linh hoạt, dễ dàng tháo rời để bảo trì, súc rửa đường ống khi cần thiết.



Tại sao ANSI Class 150 được sử dụng phổ biến?

Không phải ngẫu nhiên mà giữa hàng loạt các cấp áp lực như Class 300, 600 hay 900, dòng Class 150 flange vẫn chiếm tỷ trọng tiêu thụ lớn nhất trong ngành công nghiệp đường ống.

• Tính tiêu chuẩn hóa toàn cầu cao: Tiêu chuẩn ANSI B16.5 hay ASME B16.5 là "kinh điển" trong ngành cơ khí hạng nặng. Từ các tập đoàn dầu khí lớn tại Mỹ, Canada, cho đến các tổ hợp lọc hóa dầu tại Trung Đông và các nhà máy công nghiệp tại Đông Nam Á (trong đó có Việt Nam) đều vận hành dựa trên hệ quy chiếu này. Việc sử dụng sản phẩm giúp đồng bộ hóa thiết kế trên toàn thế giới.

• Tối ưu hóa chi phí đầu tư: Xét về mặt kinh tế, dòng bích này có độ dày và trọng lượng vừa phải, giúp tiết kiệm lượng phôi kim loại đáng kể so với các dòng Class 300 hay Class 600. Đối với các hệ thống có áp lực làm việc trung bình và thấp, việc lựa chọn Class 150 giúp doanh nghiệp cắt giảm tới 40% - 60% chi phí vật tư mà vẫn đảm bảo an toàn kỹ thuật.

• Hệ sinh thái phụ kiện đồng bộ, sẵn có: Do tính phổ biến, bạn có thể dễ dàng tìm kiếm các phụ kiện tương thích trên thị trường từ van (van cổng, van bi, van bướm), gioăng làm kín cho đến hệ bulong chịu lực đúng chuẩn ANSI Class 150 tại bất kỳ nhà phân phối lớn nào. [chèn link: danh mục phụ kiện đường ống tiêu chuẩn ANSI]

• Độ an toàn kỹ thuật vượt trội: Việc tuân thủ nghiêm ngặt biên dạng thiết kế của ASME B16.5 giúp các nhà thầu hoàn toàn yên tâm về hệ số an toàn. Sản phẩm đã qua kiểm định luôn có khả năng chịu tải, chịu chu kỳ nhiệt vượt trội so với các loại mặt bích gia công lậu, không rõ nguồn gốc.

Các loại flange 150 class phổ biến hiện nay

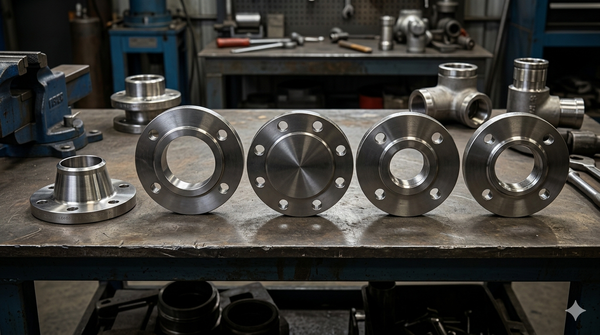

Để đáp ứng các yêu cầu khắt khe của từng vị trí kết nối và đặc thù lưu chất, tiêu chuẩn ASME B16.5 phân chia thành nhiều chủng loại kết cấu khác nhau:

Weld Neck Flange Class 150 (Mặt bích hàn cổ)

Đây là dòng bích cao cấp nhất với thiết kế đặc trưng là có một phần cổ dài được vát mép để hàn đối đầu trực tiếp vào ống. Cấu trúc này giúp chuyển trọng tải từ mặt bích sang đường ống, làm giảm nồng độ ứng suất tại gốc mặt bích. Do đó, weld neck flange class 150 chuyên trị các hệ thống đường ống dẫn hơi nóng (Steam), dầu khí hoặc hóa chất có áp lực biến đổi liên tục và nhiệt độ cao.

Slip On Flange Class 150 (Mặt bích hàn trượt)

Dòng bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép luồn ống vào trong lòng bích và tiến hành hàn cả mặt trong lẫn mặt ngoài. Slip on flange cực kỳ được ưa chuộng nhờ ưu điểm giá thành phôi thấp, không đòi hỏi thợ hàn phải cắt ống cực kỳ chính xác, rất dễ lắp đặt trong không gian hẹp.

Blind Flange Class 150 (Mặt bích đặc / bích mù)

Khác biệt hoàn toàn với phần còn lại, blind flange class 150 là một tấm đĩa đặc tròn không có lỗ trung tâm, chỉ có các lỗ bulong xung quanh. Chức năng duy nhất của nó là bịt kín đầu đường ống hoặc các cửa xả của van, tạo điểm dừng để cách ly đầu tuyến hoặc phục vụ công tác thử áp, mở rộng hệ thống đường ống trong tương lai.

Threaded Flange Class 150 (Mặt bích ren)

Loại bích này sử dụng kết nối ren trong để vặn vào các đoạn ống có ren ngoài. Ưu điểm cốt lõi là có thể lắp đặt hoàn toàn mà không cần hàn. Đây là giải pháp cứu cánh tại các khu vực cực kỳ nguy hiểm, dễ cháy nổ như kho xăng dầu, hoặc các hệ thống ống mạ kẽm không thể tiếp xúc với nhiệt độ hàn.

Socket Weld Flange Class 150 (Mặt bích hàn lồng)

Thiết kế của bích có một mâm khấc (socket) bên trong. Ống được chọc sâu vào khấc này rồi tiến hành hàn một đường duy nhất ở phía ngoài. Sản phẩm chuyên dùng cho các hệ thống đường ống có kích thước nhỏ (thường từ DN50 trở xuống) nhưng yêu cầu khả năng chịu áp lực trung bình và dòng chảy lưu chất phải mượt mà, không bị cản trở tại mối nối.

Thông số kỹ thuật của flange 150 class

Khi đặt hàng hoặc thiết kế, việc nắm rõ bảng thông số flange 150 class là điều bắt buộc để tránh các sai sót cơ khí.

• Tiêu chuẩn sản xuất cốt lõi: ASME B16.5 hoặc ANSI B16.5 (đối với kích thước từ 1/2" đến 24"). Đối với các kích thước lớn hơn từ 26" trở lên, kỹ sư sẽ phải áp dụng tiêu chuẩn ASME B16.47 Series A hoặc B.

• Dải kích thước danh nghĩa (Size): Rất rộng, trải dài từ kích thước nhỏ như 1/2", 3/4", 1" (tương đương DN15, DN20, DN25) cho đến các đường ống cỡ lớn như 20", 24" (tương đương DN500, DN600).

• Kiểu bề mặt làm kín (Face Type):

  • RF (Raised Face): Loại mặt bích có gờ nhô lên ở giữa. Đây là kiểu phổ biến nhất, giúp tập trung lực siết bulong lên một vùng gioăng nhỏ hơn, tăng hiệu quả làm kín.

  • FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang (như bơm, van gang) để tránh hiện tượng nứt vỡ gờ khi siết chặt bulong.

  • RTJ (Ring Type Joint): Mặt bích có khoét rãnh sâu để đặt một vòng đệm kim loại hình oval hoặc bát giác. Kiểu này cực kỳ cao cấp, chuyên dùng cho môi trường siêu áp và nhiệt độ khắc nghiệt.

Vật liệu chế tạo tiêu chuẩn

Vật liệu quyết định trực tiếp đến môi trường sử dụng và tuổi thọ của bích:

Flange Class 150 tương đương PN bao nhiêu?

Đây là câu hỏi xuất hiện với tần suất dày đặc tại mọi công trường. Để trả lời chính xác: Về mặt khả năng chịu áp suất tĩnh ở nhiệt độ môi trường, ANSI Class 150 tương đương gần đúng với DIN PN16 (Class 150 chịu khoảng 19.6 bar, còn PN16 chịu tối đa 16 bar).

Tuy nhiên, chúng ta TUYỆT ĐỐI không thể thay thế hoặc lắp lẫn trực tiếp hai loại bích này với nhau.

Lý do nằm ở sự bất đồng bộ hoàn toàn về mặt kích thước hình học giữa hệ Inch (Mỹ) và hệ Mét (Châu Âu):

• Số lượng lỗ bulong khác nhau: Ví dụ, ở kích thước DN50 (2"), bích Class 150 chỉ có 4 lỗ bulong, trong khi bích PN16 lại có 4 lỗ nhưng ở các size lớn hơn như DN200, sự lệch pha về số lượng lỗ và khoảng cách lỗ là rất lớn.

• Đường kính vòng tâm bulong (PCD - Pitch Circle Diameter): Khoảng cách từ tâm lỗ bulong bên này sang tâm lỗ bulong đối diện của hai tiêu chuẩn này hoàn toàn lệch nhau dù chỉ vài milimet.

• Đường kính ngoài và độ dày mâm bích: Hoàn toàn khác biệt do triết lý thiết kế và hệ số an toàn của ASME và DIN/ISO không giống nhau.

Kết luận từ chuyên gia: Nếu bạn cố tình ép một mặt bích chuẩn ANSI Class 150 kết nối vào một mặt bích chuẩn DIN PN16, các lỗ bulong sẽ bị xỏ xéo, không thể tra bulong thẳng hàng, dẫn đến hở gioăng và phá hủy liên kết. Cách xử lý duy nhất trong trường hợp này là sử dụng các đoạn ống chuyển đổi tiêu chuẩn hoặc các dòng van có kiểu kết nối đa tiêu chuẩn.

So sánh Flange 150 Class và Flange 300 Class

Để giúp các nhà thầu tối ưu hóa bài toán kinh tế - kỹ thuật, bảng so sánh trực quan dưới đây sẽ làm rõ ranh giới giữa hai cấp áp lực phổ biến này:

Tại sao nhiều hệ thống chọn Class 150 thay vì Class 300?

Trong kỹ thuật, không phải cứ chọn thông số cao nhất là tốt nhất. Việc sử dụng Class 300 cho một hệ thống nước sinh hoạt hay HVAC là một sự lãng phí tài chính nghiêm trọng. Dòng Class 150 luôn được ưu tiên nhờ:

1. Tính kinh tế: Tiết kiệm hàng trăm triệu đồng tiền vật tư cho các dự án quy mô lớn.

2. Sự phù hợp: Áp lực của đa số hệ thống chiller, cooling tower hay nước cấp đô thị hiếm khi vượt quá 16 bar. Class 150 hoàn toàn đáp ứng thừa khả năng.

3. Độ sẵn kho: Do nhu cầu thị trường cực lớn, việc mua mới hoặc thay thế bích Class 150 diễn ra trong vòng "một nốt nhạc", không phải chờ đợi nhập hàng lâu như các dòng áp lực cao.

Flange 150 Class được sử dụng trong những hệ thống nào?

Nhờ sự linh hoạt và tính quy chuẩn cao, ứng dụng flange 150 class xuất hiện ở hầu khắp các ngóc ngách của nền công nghiệp hiện đại:

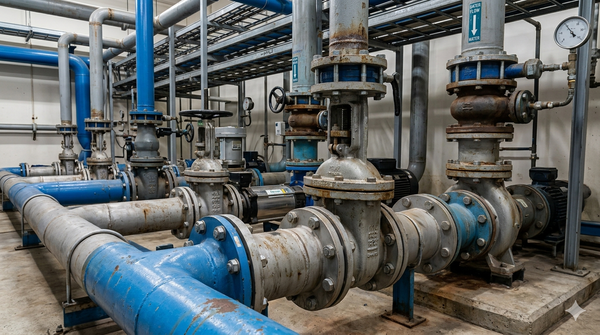

• Hệ thống cấp thoát nước và xử lý nước thải: Lắp đặt tại các trục ống chính DN100 - DN600 của nhà máy nước sạch, trạm bơm tăng áp đô thị, kết nối các bồn chứa dung dịch xử lý nước.

• Hệ thống điều hòa không khí trung tâm (HVAC): Kết nối các đường ống nước lạnh dẫn vào cụm Chiller, tháp giải nhiệt (Cooling Tower) của các tòa nhà cao tầng, trung tâm thương mại.

• Ngành công nghiệp dầu khí, lọc hóa dầu: Ứng dụng rộng rãi tại các phân khu phụ trợ, đường ống dẫn dầu thô, khí đốt có áp lực trung bình trước khi vào tháp chưng cất áp lực cao.

• Hệ thống phòng cháy chữa cháy (PCCC): Mặt bích rèn chuẩn ANSI Class 150 là lựa chọn hàng đầu cho các phòng bơm chữa cháy công nghiệp, các tuyến ống nhánh dập lửa tại các nhà xưởng quy mô lớn nhờ khả năng chịu va đập thủy lực tốt.

• Nhà máy chế biến thực phẩm, dược phẩm: Sử dụng các dòng stainless steel flange 150 (inox 304, 316) để lắp đặt trên các đường ống dẫn nước tinh khiết, nước thải có tính axit nhẹ, đảm bảo tiêu chuẩn vệ sinh an toàn.

Những sai lầm thường gặp khi lựa chọn flange 150 class

Dưới đây là tổng hợp những "vết xe đổ" thực tế tại công trường mà bạn cần tuyệt đối tránh:

1. Hiểu sai bản chất giới hạn áp lực: Chỉ đọc con số 150 rồi thiết kế hệ thống chạy ở áp 150 Bar, dẫn đến nổ đường ống ngay khi test áp. Hãy luôn nhớ tra bảng nhiệt độ - áp suất của tiêu chuẩn ASME B16.5 trước khi duyệt bản vẽ.

2. Mua sai tiêu chuẩn kết nối: Nhà thầu mua van tiêu chuẩn Nhật (JIS 10K) nhưng lại đặt mua mặt bích tiêu chuẩn Mỹ (ANSI Class 150) dẫn đến việc không thể kết nối được tại công trường, làm chậm tiến độ thi công.

3. Tiết kiệm sai chỗ về vật liệu: Sử dụng bích thép carbon rèn thông thường cho môi trường hóa chất ăn mòn mạnh hoặc chứa muối biển chỉ vì giá rẻ. Kết quả là bích bị rỉ sét rỗ bề mặt sau vài tháng vận hành, gây rò rỉ hóa chất độc hại.

4. Bỏ qua nhiệt độ làm việc thực tế: Hệ thống dẫn dầu nóng lên tới 300°C nhưng vẫn tính toán áp suất bích theo nhiệt độ phòng, làm suy giảm nghiêm trọng độ bền cơ học của hệ thống.



Checklist lựa chọn flange 150 class đúng kỹ thuật

Để đảm bảo việc mua sắm vật tư chính xác 100%, bộ phận thu mua và kỹ sư hãy áp dụng quy trình kiểm tra 5 bước nghiêm ngặt sau:

• Bước 1: Xác định kích thước danh nghĩa đường ống

  • Kiểm tra chính xác kích thước ống theo hệ định danh (DN hoặc NPS - Inch). Xác định loại bích cần dùng (Slip-on, Weld Neck hay Blind).

• Bước 2: Đối chiếu chính xác tiêu chuẩn thiết kế

  • Xác nhận toàn bộ hệ thống đang chạy theo tiêu chuẩn Mỹ (ANSI B16.5 hay ASME B16.5). Tuyệt đối không mập mờ giữa các tiêu chuẩn DIN, JIS, BS.

• Bước 3: Đánh giá môi trường lưu chất vận hành

  • Xác định rõ môi trường là nước sạch, nước thải, hơi nóng, gas hay hóa chất ăn mòn để chọn đúng loại bề mặt làm kín (RF, FF).

•  Bước 4: Quyết định chủng loại vật liệu tối ưu

  • Lựa chọn mác thép phù hợp: Thép rèn A105 cho hệ thông thường kinh tế, F304 cho hệ chống rỉ cơ bản, hoặc F316 cho môi trường hóa chất cao cấp.

•  Bước 5: Thẩm định hồ sơ pháp lý và chất lượng sản phẩm

  • Yêu cầu nhà cung cấp trình đầy đủ bộ chứng từ nhập khẩu: Chứng chỉ xuất xứ (CO), Chứng chỉ chất lượng (CQ) và Phiếu kiểm nghiệm thành phần vật liệu (MTC - Mill Test Certificate) để chứng minh hàm lượng carbon/inox đạt chuẩn.

Câu hỏi thường gặp về flange 150 class

Flange 150 class chịu được bao nhiêu bar?

Khả năng chịu áp tối đa phụ thuộc vào vật liệu và nhiệt độ. Ở nhiệt độ môi trường bình thường (-29°C đến 38°C), mặt bích thép carbon rèn ASTM A105 chuẩn Class 150 có thể chịu được áp suất tĩnh tối đa lên đến 285 PSI, tương đương khoảng 19.6 bar. Khi nhiệt độ tăng lên, khả năng chịu áp sẽ giảm dần.

Class 150 có bằng PN16 không?

Không hoàn toàn. Về mặt giới hạn áp suất ở nhiệt độ thường, hai loại này tương đương nhau (19.6 bar so với 16 bar). Tuy nhiên, về mặt kích thước cơ khí (đường kính ngoài, độ dày, số lỗ bulong, tâm lỗ PCD), hai loại này hoàn toàn khác nhau và không thể lắp lẫn trực tiếp với nhau.

Flange 150 class có dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn phải chọn loại mặt bích hàn cổ (Weld Neck) hoặc ít nhất là hàn trượt (Slip-on) được làm bằng vật liệu thép rèn chịu nhiệt chuyên dụng như ASTM A105 hoặc inox chịu nhiệt. Đồng thời, phải kiểm tra kỹ biểu đồ sụt giảm áp suất theo nhiệt độ của tiêu chuẩn ASME B16.5 để đảm bảo áp suất hơi không vượt quá giới hạn cho phép tại nhiệt độ đó.

Vật liệu ASTM A105 là gì?

ASTM A105 là tiêu chuẩn kỹ thuật của Mỹ dành cho các cấu kiện thép carbon rèn (Forged Carbon Steel), chuyên dùng cho các ứng dụng đường ống áp lực cao trong điều kiện nhiệt độ môi trường và nhiệt độ cao. Đây là vật liệu kinh điển, có độ bền kéo, độ dẻo dai cao và khả năng gia công cơ khí xuất sắc.

Khi nào nên dùng bích inox 304 và khi nào dùng thép rèn A105?

• Nên dùng bích inox 304 (hoặc 316) khi hệ thống dẫn các lưu chất có tính ăn mòn cao (hóa chất, nước biển), yêu cầu độ sạch tuyệt đối (thực phẩm, dược phẩm) hoặc vận hành ở nhiệt độ quá cao/quá thấp.

• Nên dùng thép rèn ASTM A105 cho các hệ thống thông thường như nước sạch, PCCC, HVAC, dầu thủy cực nhằm tối ưu hóa chi phí đầu tư vì giá thành của thép carbon rẻ hơn rất nhiều so với inox.

Flange 150 Class – Tiêu Chuẩn Kết Nối Đường Ống Phổ Biến Nhất Hiện Nay

Tổng kết lại, flange 150 class không chỉ đơn thuần là một linh kiện cơ khí, mà nó chính là xương sống của hệ thống kết nối đường ống áp lực trung bình trên toàn thế giới. Với ưu điểm vượt trội về tính tiêu chuẩn hóa cao, thiết kế kỹ thuật nghiêm ngặt theo chuẩn ASME B16.5, đi kèm bài toán kinh tế tối ưu chi phí, dòng mặt bích này xứng đáng là sự lựa chọn ưu tiên hàng đầu cho các nhà thầu M&E trong các dự án cấp nước, HVAC, PCCC và công nghiệp phụ trợ. Việc trang bị đầy đủ kiến thức về thông số, vật liệu và tỉnh táo tránh các sai lầm lắp lẫn sẽ giúp hệ thống của bạn vận hành bền bỉ, an toàn tuyệt đối theo thời gian.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 150 Class
