Hướng Dẫn Toàn Diện Về Flange 22mm: Hiểu Đúng, Chọn Chuẩn, Tránh Sai Sót Lắp Đặt

Trong quá trình thiết kế hoặc bảo trì các hệ thống đường ống công nghiệp và dân dụng, các kỹ sư và nhân viên thu mua thường gặp phải những yêu cầu kỹ thuật đòi hỏi sự chính xác tuyệt đối. Tình huống thường gặp là khi bạn nhận được yêu cầu cần tìm flange 22mm (mặt bích 22mm), nhưng lại không rõ con số 22mm này đang ám chỉ kích thước danh nghĩa (DN) hay đường kính ngoài thực tế (Phi) của đường ống?

Sự nhầm lẫn này, dù nhỏ, có thể dẫn đến hậu quả nghiêm trọng: bạn mua nhầm loại mặt bích không thể lắp đặt được vào đường ống, gây lãng phí chi phí và đình trệ tiến độ dự án. Nghiêm trọng hơn, việc chọn sai tiêu chuẩn kích thước có thể dẫn đến rò rỉ lưu chất tại mối nối, lệch kết nối, đe dọa sự an toàn của toàn bộ hệ thống áp lực.

Hãy nhớ một sự thật kỹ thuật quan trọng: Flange 22mm không phải là một kích thước tiêu chuẩn phổ biến trong các hệ thống đường ống công nghiệp chuẩn quốc tế. Do đó, việc hiểu đúng bản chất con số 22mm là cực kỳ then chốt trước khi bạn tiến hành đặt mua.

Bài viết này được viết bởi các chuyên gia trong ngành, sẽ giúp bạn hiểu đúng khái niệm, phân tích chuyên sâu các thông số kỹ thuật, và cung cấp hướng dẫn chi tiết để bạn chọn đúng loại flange 22mm, tránh xa những sai sót không đáng có.

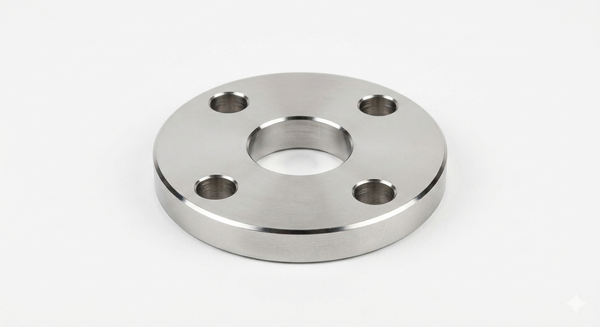

Flange 22mm là gì?

Để định nghĩa một cách chính xác nhất như một chuyên gia, flange 22mm là loại mặt bích được thiết kế để kết nối với các đoạn ống hoặc thiết bị cơ khí có kích thước đường kính liên quan xấp xỉ 22mm.

Tuy nhiên, lưu ý quan trọng mà bạn phải ghi nhớ: 22mm không phải là một tiêu chuẩn kích thước danh nghĩa DN phổ biến. Trong hệ mét tiêu chuẩn (ISO), chúng ta thường thấy các kích thước danh nghĩa như DN15 (tương đương Phi 21mm) hoặc DN20 (tương đương Phi 27mm). Do đó, sự tồn tại của con số 22mm thường phản ánh kích thước thực thực tế, không phải danh nghĩa.

Trong thực tế kỹ thuật, yêu cầu về mặt bích 22mm thường rơi vào các trường hợp cụ thể sau:

• Ống Phi 22: Dùng cho các loại ống có đường kính ngoài (OD) thực tế đúng bằng 22mm (ví dụ: một số loại ống đồng specialized, ống inox trang trí, hoặc ống phi tiêu chuẩn).

• Trục cơ khí 22mm: Mặt bích được dùng làm gối đỡ hoặc kết nối cho trục xoay có đường kính 22mm trong các thiết bị cơ khí máy móc mini.

• Hệ thống cơ khí/thủy lực nhỏ: Dùng trong các cụm thiết bị chuyên dụng, máy móc công nghiệp nhẹ được nhập khẩu hoặc chế tạo custom.

Khi gặp yêu cầu flange 22mm, hãy luôn mặc định con số này biểu thị kích thước thực thực tế (có thể là đường kính trong OD hoặc đường kính ngoài ID của ống/trục), không phải kích thước danh nghĩa DN.

Nguyên lý hoạt động của flange

Dù ở kích thước tiêu chuẩn lớn hay kích thước nhỏ đặc thù như flange 22mm, nguyên lý hoạt động cơ bản của mặt bích vẫn không thay đổi. Đây là một phương pháp kết nối đường ống, van, bơm và các thiết bị khác để tạo thành một hệ thống kín.

Sự kết nối này được thực hiện thông qua hai thành phần chính:

1. Hệ thống Bulong: Lực xiết từ các bulong sẽ ép chặt hai bề mặt mặt bích lại với nhau một cách đồng đều.

2. Bề mặt Flange: Bề mặt tiếp xúc của mặt bích phải được gia công phẳng hoặc có gờ để tạo điều kiện làm kín tốt nhất.

Tuy nhiên, mối nối không thể tự làm kín hoàn hảo chỉ bằng lực ép kim loại. Cơ chế quan trọng nhất để tạo độ kín chính là Gioăng (Gasket). Gioăng được đặt giữa hai bề mặt mặt bích, dưới lực kẹp từ bulong, gioăng sẽ biến dạng và điền đầy các khoảng hở vi mô, ngăn chặn lưu chất rò rỉ ra ngoài.

Ngoài chức năng làm kín, mối nối flange 22mm còn đóng vai trò chịu lực, giúp hệ thống đường ống chống lại áp lực bên trong của lưu chất và các rung động cơ học sinh ra trong quá trình vận hành của máy móc

Flange 22mm có những loại nào?

Do tính chất đặc thù, ít phổ biến, các loại flange 22mm trên thị trường thường bị hạn chế hơn so với các size tiêu chuẩn DN. Tuy nhiên, tùy thuộc vào phương pháp kết nối ống, chúng vẫn được chia thành các loại chính sau, mỗi loại có ưu và nhược điểm riêng phù hợp cho kích thước nhỏ này.

• Slip-on Flange (Mặt bích rỗng): Đây có thể là loại phổ biến nhất cho kích thước 22mm. Loại này được luồn vào đầu ống và hàn cả bên trong lẫn bên ngoài. Nó dễ lắp đặt và điều chỉnh khoảng cách giữa các mặt bích, rất phù hợp cho các hệ thống nhỏ, áp lực không quá cao.

• Threaded Flange (Mặt bích ren): Thường dùng cho ống Phi 22 có tiện ren ở đầu. Ưu điểm lớn nhất là không cần hàn, dễ dàng tháo lắp để bảo trì. Tuy nhiên, nó đòi hỏi đầu ống phải đủ dày để tiện ren và chỉ phù hợp cho hệ thống áp lực thấp

• Socket Weld Flange (Mặt bích hàn bọc đúc): Loại này có một lỗ bọc để đưa đầu ống Phi 22 vào, sau đó hàn một đường hàn duy nhất bên ngoài. Loại này tạo mối nối chắc chắn, ít rò rỉ hơn slip-on và phù hợp cho không gian hẹp.

• Weld Neck Flange (Mặt bích hàn cổ): Rất hiếm gặp ở size 22mm. Nó được thiết kế với cổ để hàn đối đầu với ống, dành cho hệ thống áp lực cực cao và nhiệt độ khắc nghiệt. Việc gia công cổ hàn cho size nhỏ như 22mm là khó khăn và không kinh tế.

Phân tích của chuyên gia: Đối với đường ống nhỏ Phi 22, Threaded Flange và Slip-on Flange là hai loại được ưu tiên sử dụng nhất vì tính linh hoạt, dễ lắp đặt và chi phí thấp, phù hợp với các ứng dụng không quá khắc nghiệt thường thấy ở size này.

Thông số kỹ thuật flange 22mm

Khi làm việc với các kích thước đặc thù như flange 22mm, việc đo đạc thực tế và hiểu rõ các thông số kỹ thuật là cực kỳ quan trọng, vì không có một chuẩn cố định duy nhất cho mọi hãng sản xuất.

Các thông số cốt lõi mà bạn MUST đo chính xác:

• Đường kính lỗ (ID - Inside Diameter): Đây là thông số quan trọng nhất. Nó phải tương thích với đường kính ngoài của ống Phi 22 (thường ID flange sẽ lớn hơn Phi ống 1-2mm để slip-on) hoặc đúng bằng 22mm nếu là trục cơ khí.

• Đường kính ngoài (OD - Outside Diameter): Tổng kích thước ngoài của mặt bích.

• Độ dày (Thickness): Quyết định khả năng chịu lực của mặt bích.

• Đường kính vòng tròn lỗ bulong (PCD - Pitch Circle Diameter): Khoảng cách giữa các tâm lỗ bulong đối diện.

• Số lỗ bulong và Kích thước lỗ bulong: Thường ở size 22mm, số lỗ bulong ít (ví dụ: 4 lỗ) và kích thước nhỏ (ví dụ: lỗ M10).

Các thông số khác:

• Áp lực làm việc: Do thường dùng cho hệ thống nhỏ, custom, áp lực thường không quá cao, phổ biến nhất là PN10 (10 bar) hoặc PN16 (16 bar).

• Vật liệu chế tạo: Quyết định độ bền và khả năng chống ăn mòn của flange 22mm.

  • Inox 304 / 316: Lựa chọn tối ưu cho môi trường thực phẩm, dược phẩm hoặc nơi có tính ăn mòn cao. Inox 316 tốt hơn trong môi trường nước biển, hóa chất

  • Thép (Carbon Steel): Chi phí thấp hơn, dùng cho hệ thống khí nén, dầu thường, không có tính ăn mòn. Thường cần mạ kẽm để chống gỉ.

  • Nhựa (PVC): Dùng cho hệ thống cấp thoát nước, hóa chất nhẹ, áp lực và nhiệt độ thấp.

Bạn không thể chỉ ra cửa hàng và nói: 'Bán cho tôi một cái flange 22mm'. Bạn phải cung cấp đầy đủ các thông số đo thực tế (PCD, OD, số lỗ bulong...) để đảm bảo lắp đặt thành công.

So sánh flange 22mm với flange DN tiêu chuẩn

Sự nhầm lẫn giữa flange 22mm và flange tiêu chuẩn DN là nguyên nhân chính dẫn đến sai sót. Hãy cùng chuyên gia phân tích sự khác biệt qua bảng so sánh dưới đây:

Flange DN đại diện cho sự tiêu chuẩn hóa và khả năng lắp lẫn cao. Trong khi đó, flange 22mm mang tính linh hoạt, custom cao hơn và đòi hỏi sự kiểm tra kỹ lưỡng trước khi sử dụng.

Tại sao dễ chọn sai flange 22mm?

Dưới đây là sự phân tích các lỗi kỹ thuật thường gặp nhất khiến khách hàng chọn sai flange 22mm, được tổng hợp từ kinh nghiệm của đội ngũ hỗ trợ kỹ thuật:

1. Nhầm giữa OD và ID: Đây là lỗi kinh điển nhất. Khách hàng đo đường kính trong (ID) của ống rỗng ra 22mm và đi mua flange 22mm. Nhưng mặt bích lại được thiết kế theo đường kính ngoài (OD) của ống. Hậu quả là mặt bích slip-on không thể luồn vào đầu ống được.

2. Nhầm DN với mm: Khách hàng thấy yêu cầu "flange 22mm" và suy luận rằng con số 22mm gần bằng DN20 (20mm danh nghĩa) hoặc DN25 (25mm danh nghĩa). Họ mua mặt bích DN20 hoặc DN25 và dĩ nhiên, các thông số kỹ thuật (OD, PCD, PCD) hoàn toàn không khớp

3. Không kiểm tra tiêu chuẩn: Ngay cả khi đúng là Phi 22, mặt bích có thể được sản xuất theo các mẫu lỗ bulong khác nhau (theo một chuẩn custom nào đó). Việc không đo PCD và OD khiến bạn mua một cái mặt bích "đúng size ống" nhưng "sai mẫu lỗ", không thể xiết bulong vào bệ máy.

ỨNG DỤNG THỰC TẾ

Flange 22mm dùng trong trường hợp nào?

Do kích thước nhỏ và tính chất custom, phi tiêu chuẩn, flange 22mm không được sử dụng trong các hệ thống đường ống công nghiệp quy mô lớn. Tuy nhiên, nó lại là một thành phần không thể thay thế trong các ứng dụng ngách, chuyên dụng

• Hệ thống ống nhỏ Phi 22: Dùng cho các đường ống dẫn khí nén, dầu thủy lực, hóa chất trong các dây chuyền sản xuất công nghiệp nhẹ.

• Máy móc mini & Robot: Mặt bích được dùng để kết nối các trục xoay cơ khí có đường kính 22mm, làm gối đỡ hoặc khớp nối trong các robot công nghiệp mini, máy móc chính xác nhỏ.

• Thiết bị phòng lab: Phù hợp cho các hệ thống đường ống và thiết bị đo đạc kích thước nhỏ, yêu cầu tháo lắp dễ dàng để vệ sinh hoặc thay đổi cấu hình.

• Cộng đồng DIY (Do It Yourself): Rất được ưa chuộng bởi những người yêu thích chế tạo, độ xe hoặc làm các mô hình cơ khí custom Phi 22mm.

Sai lầm thường gặp khi chọn flange 22mm

Để đảm bảo bạn không trở thành nạn nhân của những sai lầm trên, hãy luôn ghi nhớ các phân tích của chúng tôi. Việc chọn sai flange 22mm không chỉ là vấn đề "sai mm", nó ảnh hưởng đến sự thành công của toàn bộ dự án:

1. Không đo chính xác: Việc sử dụng thước dây hoặc thước nhựa để đo kích thước Phi, PCD là sai lầm nghiêm trọng. Sự chênh lệch 1mm do đo sai có thể khiến mặt bích slip-on không vừa, threaded flange không vặn được hoặc mẫu lỗ bulong bị lệch, không thể bắt vít

2. Chọn sai loại flange: Sử dụng threaded flange cho ống slip-on không tiện ren, hoặc ngược lại.

3. Bỏ qua vật liệu: Dùng thép thường trong môi trường nước biển hoặc hóa chất nhẹ, dẫn đến gỉ sét chỉ sau vài tuần, gây ô nhiễm lưu chất và nguy hiểm cho hệ thống

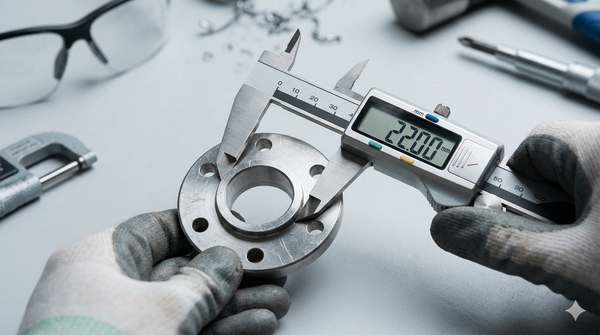

Đối với kích thước custom Phi 22, sai số 1mm tương đương với việc mối nối không thể lắp được. Hãy luôn sử dụng thước kẹp (vernier caliper) để có kích thước chính xác nhất.

Cách chọn flange 22mm chuẩn

Để đảm bảo bạn chọn đúng loại flange 22mm phù hợp hoàn hảo với hệ thống của mình, hãy tuân thủ Checklist 5 bước chọn chuẩn kỹ thuật dưới đây:

• Bước 1: Đo chính xác OD/ID. Sử dụng thước kẹp để đo chính xác đường kính ngoài (OD) thực tế thực tế của ống rỗng (nếu dùng Slip-on/Weld Neck) hoặc đường kính thực của trục cơ khí Phi 22mm.

• Bước 2: Xác định loại kết nối. Chọn Slip-on (hàn cả 2 mặt), Threaded (vặn ren), Socket Weld (hàn bọc đúc) hoặc Custom nếu là trục cơ khí.

• Bước 3: Kiểm tra môi trường. Đánh giá lưu chất (nước, dầu, khí, hóa chất...) và nhiệt độ, áp lực làm việc của hệ thống.

• Bước 4: Chọn vật liệu phù hợp. Inox 304/316 (chống ăn mòn), Thép carbon mạ kẽm (khô ráo), Nhựa PVC (hóa chất nhẹ).

• Bước 5: Kiểm tra thông số Custom. Nếu lắp vào bệ máy có sẵn, MUST đo chính xác PCD, đường kính OD, số lỗ bulong và kích thước lỗ để đảm bảo mẫu lỗ bulong khớp hoàn toàn.

Lưu ý khi lắp đặt flange 22mm

Dù đã chọn đúng flange 22mm, quy trình lắp đặt vẫn đóng vai trò quan trọng để đảm bảo sự thành công của mối nối. Do kích thước nhỏ, bạn cần lưu ý đặc biệt:

• Siết bulong đều lực: Sử dụng cờ lê kẹp lực và siết bulong theo thứ tự đối xứng (mẫu sao) để lực kẹp được phân bổ đồng đều trên gioăng, tránh hiện tượng vênh hoặc snapped bulong nhỏ Phi 22mm.

• Dùng gioăng phù hợp: Chọn gioăng có ID và OD khớp với kích thước của mặt bích Phi 22, và vật liệu gioăng (cao su EPDM, NBR, PTFE...) MUST tương thích với lưu chất và nhiệt độ.

• Không lệch trục: Đảm bảo hai đoạn ống Phi 22mm được căn chỉnh đồng tâm hoàn hảo trước khi lắp mặt bích và gioăng, tránh lực căng quá mức lên mối nối.

• Test áp lực: Sau khi lắp đặt, MUST thực hiện kiểm tra áp lực của hệ thống (test áp lực) theo đúng quy định để phát hiện và xử lý rò rỉ tại mối nối flange 22mm kịp thời trước khi đi vào vận hành.

FAQ: CÁC CÂU HỎI THƯỜNG GẶP

1. Flange 22mm có phải DN20 không?

Không hoàn toàn. DN20 là kích thước danh nghĩa (20mm), nhưng đường kính ngoài (OD) thực tế thực tế tương thích của ống DN20 thường rơi vào khoảng 26.7-27.2mm (tùy tiêu chuẩn), lớn hơn Phi 22. Trong khi đó, flange 22mm thường được dùng cho ống có Phi 22mm thực tế.

2. Phi 22mm là đường kính trong hay ngoài?

Tùy trường hợp cụ thể và ngữ cảnh kỹ thuật. Đối với các hệ ống nhỏ Phi 22, 22mm thường ám chỉ đường kính ngoài (OD) của ống rỗng. Tuy nhiên, nếu dùng làm gối đỡ trục trong cơ khí, 22mm thường là đường kính thực của trục (thì đó là kích thước danh nghĩa ID của mặt bích). Bạn MUST kiểm tra kỹ yêu cầu thực tế thực tế.

3. Có tiêu chuẩn chung cho flange 22mm không?

Không. Khác với các size tiêu chuẩn DN có bảng thông số tiêu chuẩn ANSI/DIN rõ ràng, flange 22mm là kích thước custom, phi tiêu chuẩn. Thông số kỹ thuật (OD, PCD, số lỗ bulong) thường thay đổi tùy thuộc vào nhà sản xuất hoặc yêu cầu custom cụ thể của hệ thống.

4. Nên chọn inox hay thép carbon?

Lựa chọn này phụ thuộc hoàn toàn vào môi trường và lưu chất.

• Inox 304/316: Tốt hơn trong môi trường ẩm ướt, ăn mòn cao (hóa chất, nước biển, thực phẩm). Inox 316 tốt hơn 304.

• Thép Carbon: Chi phí thấp hơn, dùng cho hệ thống khí nén, dầu thường ở môi trường khô ráo. Thường cần mạ kẽm hoặc sơn để chống gỉ.

5. Có sẵn trên thị trường không?

Có nhưng mức độ phổ biến thấp hơn rất nhiều so với các size DN. Bạn có thể tìm thấy mặt bích inox Phi 22 Slip-on/Threaded tại các cửa hàng chuyên về inox trang trí hoặc phụ kiện specialized. Trong nhiều trường hợp custom phức tạp, bạn có thể phải đặt gia công flange 22mm tại các xưởng cơ khí chính xác

KẾT LUẬN + CTA

Flange 22mm không phải là một kích thước danh nghĩa DN tiêu chuẩn quốc tế phổ biến. Nó thường được sử dụng cho các hệ ống nhỏ custom Phi 22, gối đỡ trục cơ khí Phi 22 hoặc các cụm thiết bị mini specialised. Sự nhầm lẫn giữamm danh nghĩa DN với mm thực tế OD/ID, cùng với việc đo đạc không chính xác, là nguyên nhân chính dẫn đến sai sót lắp đặt, gây lãng phí chi phí và đe dọa sự an toàn của hệ thống
