Toàn tập về Flange 40 mm: Lựa chọn, Phân loại và Thông số Kỹ thuật

Flange 40 mm có phải là lựa chọn phù hợp cho hệ thống đường ống của bạn?

Trong thực tế vận hành các hệ thống đường ống công nghiệp, chắc hẳn không ít lần bạn gặp phải tình huống hệ thống cấp nước bất ngờ bị rò rỉ tại các vị trí kết nối, hoặc các đường ống dẫn lưu chất cần phải tháo lắp để bảo trì định kỳ nhưng lại quá khó khăn. Lúc này, kỹ sư cơ điện buộc phải tìm ra một giải pháp kết nối vừa an toàn, vừa linh hoạt, và flange 40 mm chính là một trong những lựa chọn thường xuyên được đặt lên bàn cân cho các đường ống cỡ nhỏ và trung bình.

Tuy nhiên, việc lựa chọn mặt bích chưa bao giờ là bài toán đơn giản. Rất nhiều kỹ sư và nhân viên mua hàng gặp khó khăn khi không hiểu rõ flange 40 mm tương ứng với chuẩn DN bao nhiêu, thường xuyên nhầm lẫn giữa các tiêu chuẩn quốc tế như JIS, ANSI, DIN, hoặc chọn sai áp lực làm việc dẫn đến rủi ro bục vỡ.

Việc lựa chọn đúng thông số và tiêu chuẩn của flange 40 mm không chỉ giúp hệ thống vận hành ổn định, an toàn mà còn giảm thiểu tối đa chi phí bảo trì, đồng thời kéo dài tuổi thọ cho toàn bộ đường ống. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chuyên sâu và logic nhất về loại phụ kiện quan trọng này.

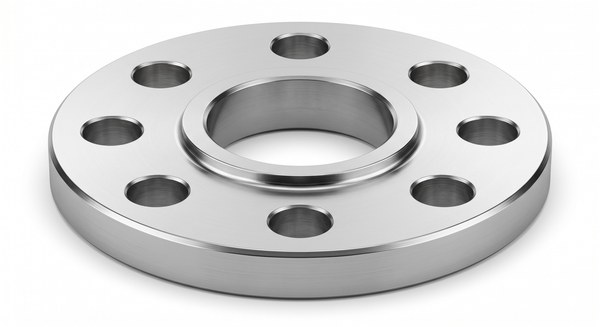

Flange 40 mm là gì?

Flange 40 mm (hay còn gọi là mặt bích 40 mm) là một loại phụ kiện cơ khí dạng đĩa, được sử dụng để kết nối các đoạn đường ống, van công nghiệp hoặc thiết bị bơm có đường kính danh nghĩa khoảng 40 mm lại với nhau. Trong các hệ thống tiêu chuẩn kỹ thuật hiện nay, flange 40 mm thường tương ứng với kích thước chuẩn là DN40 hoặc 1½ inch.

Chức năng cốt lõi của mặt bích dn40 không chỉ dừng lại ở việc nối dài đường ống. Nó đóng vai trò như một điểm nối thông minh, mang lại những công dụng vượt trội như:

• Kết nối đường ống: Ghép nối các đoạn ống thép, inox hoặc nhựa một cách chắc chắn.

• Kết nối van công nghiệp: Lắp đặt các loại van bướm, van bi, van cổng vào hệ thống.

• Kết nối máy bơm: Tạo ngàm nối vững chắc giữa đầu hồi/đầu xả của bơm và hệ thống dẫn lưu chất.

• Tạo điểm tháo lắp bảo trì: Cho phép kỹ thuật viên dễ dàng tháo rời các cụm thiết bị để vệ sinh, sửa chữa mà không cần phải cắt phá đường ống.

Về cấu tạo cơ bản, một cụm kết nối flange 40 mm hoàn chỉnh sẽ bao gồm:

• Thân mặt bích: Phần đĩa kim loại (hoặc nhựa) có khoét lỗ rỗng ở tâm (trừ mặt bích mù) và các lỗ bắt bu lông xung quanh.

• Vòng đệm gasket: Lớp gioăng làm kín (cao su, PTFE, graphite) nằm giữa hai bề mặt mặt bích.

• Bu lông và đai ốc: Các chi tiết cơ khí dùng để siết chặt và ép hai mặt bích lại với nhau.

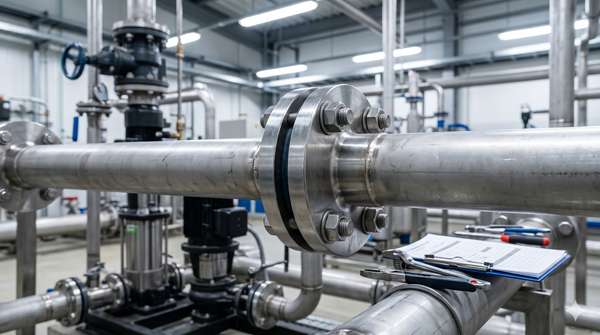

Nguyên lý hoạt động của flange 40 mm

Nguyên lý hoạt động của flange 40 mm dựa trên cơ chế ép nén cơ học để tạo ra độ kín tuyệt đối cho lưu chất bên trong. Khi tiến hành lắp ráp, hai mặt bích sẽ được đặt ép sát vào nhau, kẹp ở giữa là một vòng đệm (gasket). Người thợ sẽ sử dụng bu lông và đai ốc xỏ qua các lỗ trên vành mặt bích, sau đó dùng lực siết chặt lại.

Dưới góc độ chuyên môn, chúng ta cần hiểu rõ vì sao cơ chế này lại hiệu quả:

• Vì sao mặt bích có thể chịu áp lực cao? Lực kéo của bu lông khi được siết chặt sẽ chuyển hóa thành lực ép khổng lồ lên bề mặt mặt bích, giúp ngàm nối chịu được áp lực dòng chảy từ bên trong đẩy ra.

• Vì sao cần sử dụng gasket? Dù bề mặt kim loại có được gia công nhẵn đến đâu thì vẫn tồn tại những khe hở vi mô. Vòng đệm gasket với vật liệu mềm hơn sẽ bị biến dạng dưới lực ép, lấp đầy mọi khoảng trống và ngăn chặn triệt để sự rò rỉ.

• Tại sao phải siết lực đồng đều? Việc siết bu lông chéo góc và đều tay giúp lực ép phân bố đồng nhất trên toàn bộ tiết diện của vòng đệm, tránh tình trạng vênh mặt bích hoặc đứt gãy bu lông do ứng suất tập trung.

Chính nhờ nguyên lý này, mặt bích mang lại những lợi ích vô cùng thiết thực như dễ dàng tháo lắp, đảm bảo độ kín cực cao và đặc biệt phù hợp với các hệ thống đường ống công nghiệp đòi hỏi tính an toàn và liên tục.

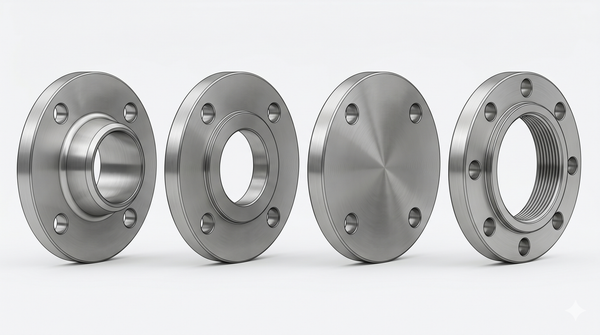

Các loại flange 40 mm phổ biến hiện nay

Tùy thuộc vào yêu cầu của từng dự án, flange dn40 được thiết kế với nhiều hình dáng và phương pháp kết nối khác nhau. Dưới đây là 4 loại cơ bản nhất:

Weld Neck Flange DN40 (Mặt bích cổ hàn)

• Đặc điểm: Sở hữu một phần cổ cao được vát mép, dùng để hàn đối đầu (butt-weld) trực tiếp với đầu đường ống.

• Ưu điểm: Thiết kế cổ hàn giúp chuyển hướng ứng suất từ mặt bích sang đường ống, làm giảm tập trung ứng suất tại phần đáy. Khả năng chịu áp lực cực lớn và chống chịu rung động rất tốt.

• Ứng dụng: Là lựa chọn số một cho các hệ thống khắc nghiệt như đường ống hơi nóng áp suất cao, nhà máy lọc hóa dầu khí, hóa chất.

Slip On Flange DN40 (Mặt bích hàn trượt)

• Đặc điểm: Đường kính trong của mặt bích lớn hơn một chút so với đường kính ngoài của ống, cho phép luồn ống vào bên trong trước khi thực hiện hàn cả mặt trong và mặt ngoài.

• Ưu điểm: Quá trình căn chỉnh khi thi công rất nhanh chóng và dễ dàng. Chi phí vật tư thấp hơn so với loại cổ hàn.

• Ứng dụng: Thường dùng trong các hệ thống có áp lực thấp đến trung bình như hệ thống cấp thoát nước, trạm bơm PCCC, hệ thống làm mát HVAC.

Blind Flange DN40 (Mặt bích mù/bích đặc)

• Đặc điểm: Hoàn toàn không có lỗ hổng ở tâm, là một đĩa kim loại đặc có khoan lỗ bắt bu lông.

• Công dụng: Được sử dụng để bịt kín điểm cuối của đường ống, hoặc đóng vai trò như một nắp bịt tạm thời để thử áp lực hệ thống trước khi nghiệm thu.

Threaded Flange DN40 (Mặt bích ren)

• Đặc điểm: Lỗ tâm được gia công tiện ren trong, kết nối với đường ống bằng cách vặn ren thay vì hàn nhiệt.

• Ưu điểm: Tuyệt đối an toàn trong môi trường dễ cháy nổ vì không cần phát sinh tia lửa hàn khi lắp đặt.

• Ứng dụng: Phù hợp cho hệ thống áp suất thấp, đường ống khí nén nhỏ hoặc hệ thống mạ kẽm không cho phép hàn.

Thông số kỹ thuật quan trọng của flange 40 mm

Để chọn mua đúng phụ kiện, việc đọc hiểu các thông số kỹ thuật là bắt buộc. Dưới đây là những chỉ số bạn cần nắm rõ:

• Kích thước danh nghĩa: Định danh là DN40, tương đương hệ inch là NPS 1½" (đường kính ngoài thân ống khoảng 48.3 mm).

• Áp suất làm việc: Quyết định khả năng chịu tải của mặt bích. Các chuẩn áp phổ biến bao gồm PN10, PN16, PN25, PN40 (hệ DIN/BS) hoặc Class 150, Class 300 (hệ ANSI).

• Tiêu chuẩn chế tạo phổ biến: * Hệ Nhật Bản: JIS 5K, JIS 10K, JIS 20K

  • Hệ Mỹ: ANSI B16.5 Class 150, Class 300

  • Hệ Châu Âu: DIN PN16, BS 4504

• Chất liệu cấu thành: Đa dạng từ Inox 304, Inox 316 (thép không gỉ) cho đến thép carbon, thép mạ kẽm hoặc nhựa PVC/UPVC.

• Kiểu bề mặt (Face type):

  • RF (Raised Face): Mặt lồi, tập trung lực ép lên gasket tốt hơn.

  • FF (Flat Face): Mặt phẳng, thường dùng với gasket toàn mặt, dùng cho bích nhựa hoặc gang để tránh nứt vỡ khi siết.

  • RTJ (Ring Type Joint): Có rãnh để đặt vòng đệm kim loại, dùng cho áp suất cực cao.



So sánh flange 40 mm inox và flange 40 mm thép

Việc quyết định sử dụng vật liệu nào ảnh hưởng trực tiếp đến hiệu quả đầu tư. Hãy tham khảo bảng so sánh dưới đây:

Phân tích lựa chọn:

• Khi nào nên chọn inox? Hãy chọn flange inox 304 hoặc 316 khi hệ thống của bạn yêu cầu vệ sinh khắt khe (sữa, bia, dược phẩm), hoặc phải làm việc trong môi trường ăn mòn cao (hóa chất, nước thải, vùng ven biển). Dù chi phí ban đầu cao, vòng đời sử dụng lâu dài sẽ bù đắp lại.

• Khi nào nên chọn thép? Flange thép carbon là lựa chọn kinh tế cho các hệ thống dẫn nước sinh hoạt, nước làm mát, dầu khí hoặc hơi nóng, nơi mà sự ăn mòn không phải là vấn đề quá lớn nhưng yêu cầu khả năng chịu áp lực và nhiệt độ tốt.

Vì sao kích thước và tiêu chuẩn flange 40 mm phải được lựa chọn chính xác?

Nhiều người lầm tưởng rằng chỉ cần mua đúng kích thước DN40 là có thể lắp đặt được. Đây là một quan điểm sai lầm có thể dẫn đến thiệt hại lớn. Mỗi hệ tiêu chuẩn (JIS, DIN, ANSI) quy định khoảng cách tâm lỗ bu lông (PCD), số lượng lỗ và đường kính lỗ hoàn toàn khác nhau.

Hậu quả nếu chọn sai thông số:

• Không lắp ráp được: Khoảng cách lỗ bu lông không khớp giữa mặt bích của van và mặt bích của ống chờ.

• Rò rỉ lưu chất: Mất an toàn lao động, lãng phí nguyên liệu và gây ô nhiễm môi trường do bề mặt kết nối không kín.

• Bục vỡ hệ thống: Chọn mặt bích có áp lực định mức thấp hơn áp lực thực tế của dòng chảy (ví dụ dùng JIS 5K cho đường ống áp 10 bar) sẽ gây nứt vỡ.

• Giảm tuổi thọ: Chọn sai vật liệu khiến mặt bích bị rỉ sét nhanh chóng, phá hủy kết cấu hệ thống.

Vì vậy, kỹ sư bắt buộc phải kiểm tra đối chiếu 4 yếu tố: Kích thước (DN) – Tiêu chuẩn kết nối – Áp suất làm việc định mức – Vật liệu chế tạo trước khi ra quyết định đặt hàng.

Flange 40 mm được sử dụng ở đâu?

Với kích thước vừa phải, mặt bích 40 mm xuất hiện trong hầu hết các cấu trúc hạ tầng công nghiệp và dân dụng.

Hệ thống cấp thoát nước

Đây là ứng dụng phổ biến nhất. Tại các nhà máy xử lý nước sạch, nước thải hoặc mạng lưới đường ống trong khu công nghiệp, mặt bích dn40 bằng thép mạ kẽm hoặc inox giúp kết nối hệ thống bơm, van bướm và các thiết bị đo lường (đồng hồ nước).

Hệ thống phòng cháy chữa cháy (PCCC)

Tính mạng con người phụ thuộc vào hệ thống này, do đó yêu cầu kỹ thuật rất cao. Flange 40 mm được dùng tại các trạm bơm, tủ điều khiển trung tâm và các nhánh đường ống chữa cháy vách tường, thường sử dụng tiêu chuẩn mặt bích thép đúc chịu áp lực cao.

Nhà máy chế biến thực phẩm & đồ uống

Yêu cầu tối thượng ở đây là không gây độc hại và dễ dàng vệ sinh (CIP). Flange inox 304 hoặc 316 loại vi sinh được lắp đặt xuyên suốt dây chuyền chế biến sữa, bia, nước giải khát để tránh nhiễm khuẩn chéo.

Nhà máy sản xuất hóa chất

Môi trường cực kỳ khắc nghiệt với các loại lưu chất như axit, kiềm, hay dung môi hữu cơ. Flange thép không gỉ (Inox 316) hoặc mặt bích bọc PTFE là lựa chọn bắt buộc để chống lại sự ăn mòn tàn phá của hóa chất.

Hệ thống điều hòa trung tâm (HVAC)

Trong các tòa nhà thương mại, mặt bích 40 mm được dùng để đấu nối hệ thống nước lạnh (Chiller), tháp giải nhiệt (Cooling tower) và hệ thống bơm tuần hoàn, giúp thiết bị hoạt động êm ái và ổn định.

Những sai lầm thường gặp khi mua flange 40 mm

Việc mua sắm vật tư không đúng cách sẽ gây lãng phí nghiêm trọng. Dưới đây là 5 sai lầm kinh điển cần tránh:

• Sai lầm 1: Chỉ quan tâm đến giá rẻ. Các mặt bích giá quá rẻ thường bị ăn bớt độ dày, pha tạp chất kim loại, dẫn đến dễ cong vênh khi siết bu lông.

• Sai lầm 2: Không kiểm tra chuẩn kết nối. Lấy mặt bích JIS 10K lắp cho thiết bị chuẩn ANSI Class 150. Kết quả là lỗ bu lông lệch nhau hoàn toàn, không thể xỏ qua.

• Sai lầm 3: Chọn sai vật liệu. Dùng bích thép carbon cho đường ống dẫn axit loãng, mặt bích sẽ bị ăn mòn hỏng chỉ sau vài tháng.

• Sai lầm 4: Không kiểm tra áp lực làm việc. Mua bích PN10 cho hệ thống bơm đẩy cao có áp suất thực tế lên tới 12 bar, nguy cơ vỡ đường ống là rất cao.

• Sai lầm 5: Không yêu cầu chứng từ CO-CQ. Thiếu giấy chứng nhận xuất xứ và chất lượng sẽ khiến nhà thầu không thể nghiệm thu bàn giao dự án với chủ đầu tư.



Hướng dẫn lựa chọn flange 40 mm phù hợp

Để mua đúng, mua đủ và an toàn, hãy lưu ngay checklist 7 bước chọn mặt bích chuẩn chuyên gia sau đây:

• Bước 1: Xác định loại môi chất. Lưu chất bên trong là nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn?

• Bước 2: Xác định nhiệt độ vận hành. Nhiệt độ âm hay nhiệt độ cao trên 200°C sẽ yêu cầu vật liệu và loại gasket khác nhau.

• Bước 3: Xác định áp suất làm việc lớn nhất. Hệ thống chạy ở 5 bar, 10 bar hay 16 bar để chọn chuẩn PN/Class tương ứng.

• Bước 4: Kiểm tra tiêu chuẩn kết nối của thiết bị hiện hữu. Thiết bị chờ đang là chuẩn JIS, ANSI hay DIN?

• Bước 5: Chọn kiểu dáng mặt bích. Cần hàn trượt (Slip-On), hàn cổ (Weld-Neck) hay kết nối ren (Threaded)?

• Bước 6: Lựa chọn vật liệu phù hợp. Chốt vật liệu thép carbon, inox 304 hay 316 dựa trên ngân sách và môi chất (ở Bước 1).

• Bước 7: Yêu cầu nhà cung cấp xuất trình chứng chỉ chất lượng (CO, CQ). [chèn link: quy trình kiểm định chất lượng phụ kiện đường ống]

Những lưu ý khi lắp đặt flange 40 mm

Sở hữu vật tư xịn là chưa đủ, kỹ thuật lắp ráp quyết định 50% độ bền của ngàm nối:

• Vệ sinh bề mặt: Phải làm sạch gỉ sét, dầu mỡ, cặn bẩn trên mặt bích trước khi đặt vòng đệm vào.

• Chọn đúng gasket: Độ dày và chất liệu vòng đệm phải chịu được lưu chất và nhiệt độ hệ thống.

• Siết bu lông theo hình sao: Tuyệt đối không siết chặt vòng quanh theo thứ tự. Phải siết chéo góc (hình ngôi sao) từng chút một để bề mặt ép xuống đều nhau.

• Kiểm tra mô-men siết: Sử dụng cờ lê lực (torque wrench) để siết đúng lực yêu cầu của nhà sản xuất, tránh làm đứt bu lông hay nứt mặt bích.

• Thử kín sau khi lắp: Bơm nước hoặc khí nén để test nghiệm thu áp lực trước khi đưa vào vận hành chính thức.

Câu hỏi thường gặp về flange 40 mm

1. Flange 40 mm tương ứng DN bao nhiêu?

Trong kỹ thuật, flange 40 mm thường tương ứng chính xác với kích thước danh nghĩa là DN40. Theo hệ inch, nó được quy đổi tương đương là 1½ inch (1.5 inch).

2. Flange 40 mm có những tiêu chuẩn kết nối nào phổ biến?

Các thiết kế mặt bích trên thị trường Việt Nam chủ yếu tuân theo các hệ tiêu chuẩn quốc tế như: JIS (Nhật Bản - JIS 10K, 20K), ANSI (Mỹ - Class 150, 300), DIN (Đức - PN10, PN16) và BS (Anh).

3. Flange inox 304 và inox 316 khác nhau như thế nào?

Cả hai đều là thép không gỉ, nhưng Inox 316 được bổ sung thêm thành phần Molybdenum (Mo). Điều này giúp mặt bích inox 316 có khả năng chống ăn mòn trong môi trường hóa chất clorua và nước biển vượt trội hơn hẳn so với inox 304.

4. Có thể thay thế mặt bích thép bằng inox được không?

Hoàn toàn có thể, miễn là mặt bích inox thay thế có chung kích thước (DN40), cùng chuẩn kết nối (ví dụ cùng là JIS 10K) và đáp ứng được áp suất làm việc của hệ thống. Việc này còn giúp tăng độ bền chống ăn mòn cho điểm nối.

5. Giá mặt bích dn40 phụ thuộc vào những yếu tố nào?

Báo giá flange 40 mm thường biến động dựa trên 5 yếu tố chính: Chất liệu (inox đắt hơn thép), Tiêu chuẩn/Áp lực (Class 300 đắt hơn Class 150), Loại bích (Weld neck đắt hơn Slip on), Độ dày thực tế và Thương hiệu xuất xứ (Châu Âu, Hàn Quốc, Đài Loan hay Trung Quốc).

Tổng kết về flange 40 mm

Tóm lại, flange 40 mm là giải pháp kết nối cơ khí không thể thiếu và vô cùng phổ biến cho mọi hệ thống đường ống kích cỡ DN40 hiện nay. Với sự đa dạng về chủng loại như Weld Neck, Slip On, Blind và Threaded, cùng khả năng ứng dụng linh hoạt từ hệ thống nước sinh hoạt đến nhà máy hóa chất khắc nghiệt.

Tuy nhiên, như đã phân tích, việc lựa chọn đúng đắn và chính xác các thông số về tiêu chuẩn (JIS, ANSI, DIN), vật liệu (inox, thép) và áp suất định mức sẽ quyết định trực tiếp đến tính an toàn lao động, độ bền bỉ và hiệu quả kinh tế của toàn bộ công trình. Đừng vì tiết kiệm một khoản phí nhỏ vật tư mà để hệ thống đối mặt với nguy cơ rò rỉ, nứt vỡ.
