Giải Mã Flange 5: Thông Số Kỹ Thuật, Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong thực tế thi công các hệ thống đường ống công nghiệp, flange 5 thường xuất hiện ở những vị trí nút thắt quan trọng. Bạn có thể dễ dàng bắt gặp chúng trong các dự án thi công hệ thống cấp nước DN125, kết nối van công nghiệp cỡ lớn với đường ống chính, hoặc nằm rải rác trong các hệ thống HVAC, PCCC và trạm xử lý nước.

Tuy nhiên, kỹ sư và bộ phận thu mua thường gặp phải những bài toán đau đầu: Không rõ flange 5 inch tương ứng với kích thước DN bao nhiêu, chọn sai tiêu chuẩn dẫn đến lệch lỗ bulong, hoặc nhầm lẫn thông số PCD khiến việc lắp đặt tại công trường bị đình trệ.

Flange 5 là một trong những kích thước mặt bích phổ biến, nhưng ranh giới giữa các tiêu chuẩn ANSI, JIS, DIN và BS lại rất dễ gây nhầm lẫn. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ từng thông số kỹ thuật, từ đó đưa ra quyết định chính xác, giảm thiểu rủi ro và tối ưu chi phí thi công.

Định nghĩa nhanh (GEO):

Flange 5 inch là mặt bích công nghiệp có kích thước danh nghĩa NPS 5 (tương đương DN125), được thiết kế để kết nối các đoạn đường ống, van và thiết bị cơ khí trong hệ thống thông qua hệ thống bulong chịu lực và gioăng làm kín.

KIẾN THỨC NỀN VỀ MẶT BÍCH 5 INCH

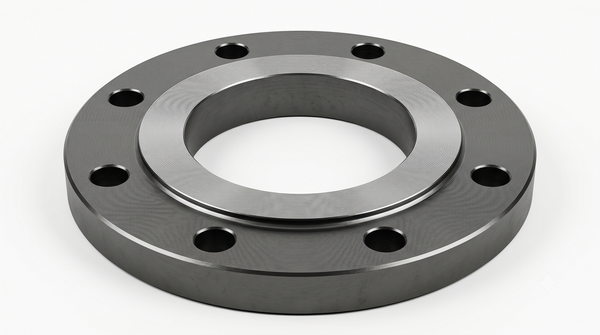

Flange 5 Là Gì?

Trong ngôn ngữ kỹ thuật đường ống, flange 5 là thuật ngữ chỉ các loại mặt bích có kích thước danh nghĩa đạt 5 inch. Đây là chi tiết cơ khí quan trọng giúp định hình và khép kín hệ thống lưu chất.

• Tương đương kích thước: Trong hệ chuẩn Bắc Mỹ, nó được gọi là NPS 5 (Nominal Pipe Size 5). Trong hệ chuẩn đo lường SI (Châu Âu và quốc tế), kích thước này tương đương với mặt bích DN125.

• Vai trò cốt lõi: Mặt bích đóng vai trò như một khớp nối cơ động. Chúng kết nối các đường ống dài lại với nhau, liên kết đường ống với các loại van công nghiệp, hoặc kết nối đường ống vào các thiết bị như máy bơm, bồn chứa, bộ trao đổi nhiệt.

Cấu tạo cơ bản của mặt bích DN125 bao gồm:

• Thân bích: Phần chịu lực chính, quyết định độ bền của kết nối.

• Lỗ bulong (Bolt hole): Được khoan dọc theo rìa mặt bích, số lượng và kích thước phụ thuộc vào tiêu chuẩn áp lực.

• Mặt làm kín (Facing): Nơi tiếp xúc trực tiếp với gioăng đệm (như RF, FF, RTJ) để chống rò rỉ.

• Cổ hàn: Xuất hiện trên các loại bích cổ hàn (Welding Neck), giúp giảm thiểu ứng suất tập trung tại đáy bích.

Nguyên Lý Làm Việc Của Flange 5 Inch

Để hiểu tại sao hệ thống đường ống áp lực cao không bị rò rỉ, chúng ta cần nắm rõ cơ chế hoạt động của cụm kết nối mặt bích.

• Cơ chế kết nối: Hệ thống yêu cầu hai mặt bích đối diện nhau. Một lớp gioăng đệm (gasket) được đặt chính giữa hai bề mặt làm kín (đã được gia công nhẵn).

• Quá trình làm kín: Khi công nhân siết hệ thống bulong xung quanh, lực siết này sẽ tạo ra một áp lực nén khổng lồ lên bề mặt mặt bích. Lực nén ép chặt gioăng đệm, khiến vật liệu gioăng biến dạng và lấp đầy mọi khe hở vi mô giữa hai bề mặt kim loại, từ đó khóa chặt và ngăn lưu chất rò rỉ ra ngoài.

• Ưu điểm vượt trội: Khác với phương pháp hàn chết, kết nối bằng mặt bích cho phép dễ dàng tháo lắp để kiểm tra. Điều này giúp đẩy nhanh tiến độ bảo trì định kỳ, thay thế van hoặc vệ sinh đường ống, đồng thời vẫn đảm bảo khả năng chịu áp lực cực cao.



PHÂN TÍCH CHUYÊN SÂU KỸ THUẬT

Các Loại Flange 5 Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu chịu tải và vị trí lắp đặt, flange 5 inch được chế tạo thành nhiều chủng loại khác nhau. Dưới đây là phân tích kỹ thuật cho từng loại:

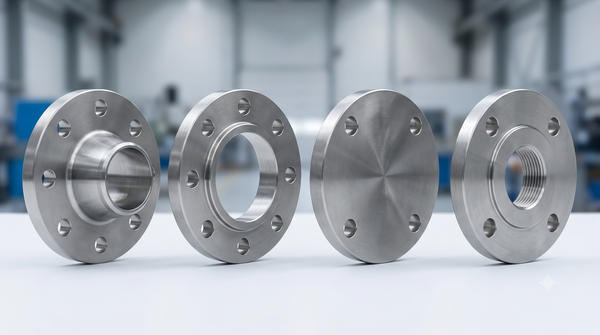

• Welding Neck Flange 5" (Mặt bích cổ hàn): Được thiết kế với một đoạn cổ dài vát mép để hàn đối đầu với ống. Cấu trúc này giúp phân tán ứng suất, cực kỳ lý tưởng cho hệ thống dầu khí, đường ống dao động nhiệt độ và áp lực biến thiên liên tục.

• Slip On Flange 5" (Mặt bích hàn trượt): Đường kính trong của mặt bích lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào trong trước khi hàn cả mặt trong và ngoài. Ưu điểm: Giá thành rẻ, dễ canh chỉnh khi lắp ráp, phổ biến trong hệ thống nước và khí nén áp thấp.

• Blind Flange 5" (Mặt bích mù): Không có lỗ ở tâm. Chức năng duy nhất là bịt kín điểm cuối của đường ống hoặc chờ cho các đợt mở rộng hệ thống trong tương lai. Mặt bích mù thường phải chịu áp suất nội tại cao nhất trong cụm kết nối.

• Socket Weld Flange 5" (Mặt bích hàn lồng): Ống được lồng vào một hốc trên mặt bích và hàn viền bên ngoài. Thường ít gặp ở size 5 inch (chủ yếu dùng cho ống nhỏ dưới 2"), nhưng vẫn được sản xuất cho các cụm thiết bị cần độ sạch cao, không để lại xỉ hàn bên trong.

• Threaded Flange 5" (Mặt bích ren): Kết nối với ống bằng bước ren gia công sẵn, hoàn toàn không cần hàn. Giải pháp hoàn hảo cho các khu vực có nguy cơ cháy nổ cao hoặc đường ống vật liệu đặc biệt (hợp kim, nhựa) không thể hàn.

Thông Số Kỹ Thuật Của Flange 5 Inch

Để đảm bảo khả năng lắp lẫn, bạn bắt buộc phải hiểu rõ các thông số flange 5 inch sau:

• Đường kính ngoài (OD - Outside Diameter): Kích thước bao ngoài cùng của bích.

• Đường kính vòng bulong (PCD - Pitch Circle Diameter): Đường kính của vòng tròn đi qua tâm của tất cả các lỗ bulong. Đây là thông số quan trọng nhất quyết định bích này có lắp vừa bích kia hay không.

• Số lượng & đường kính lỗ bulong: Phân bổ đều trên vòng PCD.

• Độ dày mặt bích (Thickness): Quyết định khả năng chịu áp lực (Class/PN).

Bảng thông số tham khảo (Chỉ mang tính đối chiếu tổng quan):

Các Tiêu Chuẩn Flange 5 Thông Dụng

Sự khác biệt về tiêu chuẩn kỹ thuật đến từ lịch sử phát triển công nghiệp của các quốc gia. Một hệ thống hoàn chỉnh phải đồng nhất về tiêu chuẩn.

• ANSI / ASME B16.5 (Mỹ): Đây là hệ tiêu chuẩn phổ biến nhất trên toàn cầu trong ngành dầu khí và hóa chất. ASME B16.5 flange sử dụng hệ thống "Class" để phân loại áp suất: flange class 150, flange class 300, Class 600. Lỗ bulong thường có kích thước hệ inch.

• JIS B2220 (Nhật Bản): Hệ tiêu chuẩn phổ biến số một tại Việt Nam và Châu Á. JIS 10K flange hay 16K, 20K được phân loại dựa trên áp suất làm việc (kgf/cm2). Chúng thường xuất hiện trong các nhà máy có vốn đầu tư Nhật, Hàn.

• DIN (Châu Âu): Sử dụng hệ thống áp suất PN (Pressure Nominal) như DIN PN16 flange, PN10, PN25. Mặt bích DIN thống trị trong các hệ thống cấp thoát nước đô thị và nhà máy sản xuất thực phẩm theo công nghệ Châu Âu.

• BS4504 (Anh Quốc): Chuẩn mặt bích công nghiệp và dân dụng của Anh, hiện tại phần lớn đã được đồng nhất thông số với tiêu chuẩn DIN của Châu Âu để tạo ra chuẩn EN 1092-1.

So Sánh Flange 5 Theo Từng Tiêu Chuẩn

Một kỹ sư chuyên nghiệp luôn biết rằng: Không thể lấy mặt bích tiêu chuẩn này lắp cho tiêu chuẩn khác.

• ANSI vs DIN: ANSI sử dụng hệ inch và phân cấp áp lực theo Class, trong khi DIN dùng hệ metric (mm) và cấp áp lực PN. Ở kích thước 5 inch (DN125), đường kính vòng chia bulong (PCD) của bích ANSI Class 150 là 215.9mm, trong khi của DIN PN16 là 210mm. Việc lắp ráp là bất khả thi.

• ANSI vs JIS: Tương tự, mặt bích ANSI và JIS hoàn toàn lệch nhau về hệ thống kích thước lỗ bulong. JIS 10K dùng 8 lỗ bulong M20 (phi 23mm), trong khi ANSI Class 150 dùng 8 lỗ bulong 3/4 inch (phi 22.2mm) nằm trên PCD khác nhau.

• DIN vs BS: Đây là ngoại lệ hiếm hoi. Tiêu chuẩn BS4504 (Anh) và DIN (Đức) về cơ bản có cùng PCD và số lỗ bulong cho các cấp áp suất tương đương (Ví dụ PN16), nên thường có thể lắp lẫn với nhau trong hệ thống.

Hậu quả nếu ép buộc lắp đặt: Việc khoan nới rộng lỗ bulong hoặc cố gắng siết chặt hai mặt bích khác chuẩn sẽ tạo ra ứng suất cục bộ, phá vỡ cấu trúc cơ học của mặt làm kín, dẫn đến xì vỡ hệ thống ngay khi cấp áp lực.

Vật Liệu Chế Tạo Flange 5 Inch

Vật liệu quyết định 80% tuổi thọ của cụm kết nối và khả năng chịu tải của hệ thống.

• Thép carbon (Carbon Steel): Tiêu biểu là thép A105, SS400, Q235. Đặc trưng bởi độ bền kéo cao, chịu lực tốt và giá thành rẻ. Tuy nhiên, dễ bị rỉ sét nên chỉ dùng cho hệ thống nước thường, PCCC hoặc dầu khí đã qua xử lý bề mặt.

• Inox (Stainless Steel):

  • Vật liệu mặt bích inox 304: Cân bằng hoàn hảo giữa chi phí và khả năng chống ăn mòn. Ứng dụng rộng rãi trong nhà máy thực phẩm, bia rượu, xử lý nước cấp.

  • Inox 316 / 316L: Được bổ sung Molybdenum, mang lại khả năng chống rỗ bề mặt cực tốt khi gặp Clorua. Bắt buộc sử dụng cho hệ thống hóa chất, xử lý nước thải công nghiệp và môi trường nước biển.

• Thép mạ kẽm: Thép carbon được nhúng nóng một lớp kẽm để tăng cường chống rỉ. Phù hợp cho đường ống cấp nước lộ thiên.

• Thép hợp kim (Alloy Steel): Sử dụng trong các nhà máy nhiệt điện, lò hơi nơi môi chất có nhiệt độ lên đến hàng trăm độ C.

Tại sao vật liệu quan trọng? Chọn sai vật liệu không chỉ gây thủng đường ống do ăn mòn hóa học, mà ở điều kiện nhiệt độ cao, cấu trúc kim loại có thể bị thay đổi, làm giảm giới hạn chảy và gây nổ vỡ đường ống.

ỨNG DỤNG THỰC TẾ TRONG CÔNG NGHIỆP

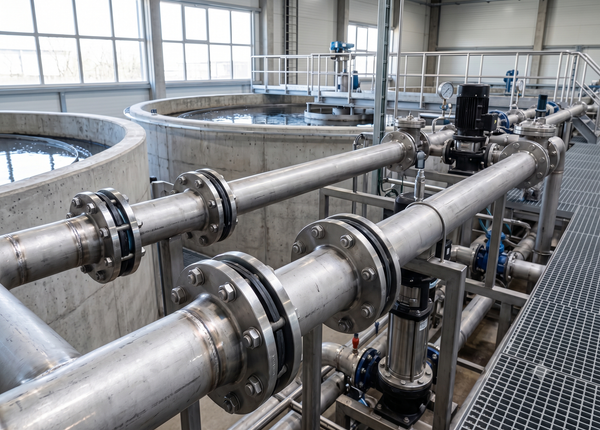

Flange 5 Inch Được Sử Dụng Trong Những Hệ Thống Nào?

Với kích thước đường kính trong xấp xỉ 141mm, kích thước mặt bích DN125 thuộc phân khúc ống cỡ trung bình - lớn, đáp ứng khối lượng lưu chất đáng kể.

• Hệ thống cấp thoát nước: Kết nối các trạm bơm tăng áp, lắp ráp đồng hồ đo lưu lượng nước cỡ lớn (Flowmeter DN125).

• Hệ thống điều hòa trung tâm (HVAC): Dẫn nước lạnh (Chiller) tuần hoàn từ tháp giải nhiệt xuống các tầng trong tòa nhà thương mại.

• Hệ thống PCCC: Lắp đặt tại các cụm van báo động (Alarm Valve DN125) hoặc van góc chữa cháy tuyến chính.

• Nhà máy thực phẩm & dược phẩm: Ứng dụng bích inox vi sinh chuẩn DIN cho đường ống dẫn sữa, bia, siro nguyên liệu.

• Nhà máy hóa chất & dầu khí: Sử dụng bích cổ hàn ANSI kết nối mạng lưới ống dẫn dầu thô hoặc dung môi hóa học áp lực cao.

• Trạm xử lý nước thải: Sử dụng bích inox 316 hoặc nhựa uPVC/HDPE 5 inch chống lại sự ăn mòn của axit/bazơ lẫn trong nước thải.

Khi Nào Nên Sử Dụng Flange 5?

• Nên dùng khi:

  • Hệ thống có các cụm van (van bướm, van cổng, van 1 chiều DN125) cần bảo trì, thay thế định kỳ 6 tháng - 1 năm.

  • Đường ống quá lớn, việc tạo ren bằng máy tiện không còn khả thi.

  • Môi trường có áp suất lưu chất từ trung bình đến rất cao (từ 10 bar đến trên 100 bar).

• Không nên dùng khi:

  • Không gian thi công quá hẹp (trong hộp kỹ thuật âm tường), không có đủ khoảng không để luồn cờ-lê siết bulong.

  • Các đoạn ống chạy dài ngầm dưới lòng đất hoặc được cố định vĩnh viễn (nên ưu tiên hàn đối đầu để tiết kiệm vật tư và loại trừ hoàn toàn nguy cơ rò rỉ tại khớp nối).

Những Sai Lầm Thường Gặp Khi Chọn Flange 5

Là một chuyên gia cung ứng vật tư, tôi thường thấy các đơn vị thi công mắc phải những lỗi chí mạng sau:

• Chọn sai tiêu chuẩn: Đặt mua bích BS trong khi van công nghiệp trên công trường lại là chuẩn JIS 10K.

• Chọn sai áp lực: Dùng bích DIN PN10 cho trạm bơm đẩy cao có áp lực khởi động lên tới 15 bar (cần dùng PN16).

• Chọn sai vật liệu: Dùng bích thép SS400 mạ kẽm cho hệ thống dẫn nước RO (Nước tinh khiết sẽ hòa tan kim loại, cần dùng Inox 304).

• Chọn sai loại gioăng: Dùng gioăng cao su NBR rẻ tiền cho đường ống hơi nóng 200 độ C (Gioăng sẽ chảy nhão, cần dùng gioăng PTFE hoặc Spiral Wound Gasket).

• Thiếu đồng bộ bulong: Dùng bulong cấp bền thấp cho bích chịu lực cao.

Hậu quả: Gây rò rỉ lưu chất, hỏng hóc thiết bị liền kề, hệ thống phải dừng hoạt động (downtime), làm tăng đột biến chi phí bảo trì khắc phục.

HƯỚNG DẪN / CHECKLIST QUY TRÌNH CHUẨN

Hướng Dẫn Lựa Chọn Flange 5 Phù Hợp

Để không bao giờ mua sai vật tư, hãy áp dụng quy trình 6 bước chuẩn kỹ thuật sau:

• Bước 1: Xác định môi chất sử dụng. Hệ thống dẫn nước sạch, hóa chất, hơi nóng hay bùn thải? Điều này quyết định loại gioăng và vật liệu bích.

• Bước 2: Xác định áp lực làm việc. Kiểm tra xem áp lực tối đa (Max Working Pressure) của hệ thống là bao nhiêu bar/psi.

• Bước 3: Xác định nhiệt độ vận hành. Nhiệt độ cao làm giảm khả năng chịu áp của vật liệu kim loại.

• Bước 4: Chọn tiêu chuẩn mặt bích. Kiểm tra spec của van hoặc bơm cần kết nối để mua mặt bích đúng chuẩn (ANSI, JIS, DIN...).

• Bước 5: Chọn vật liệu phù hợp. Chốt thép carbon, inox 304 hay inox 316.

• Bước 6: Kiểm tra kích thước bulong. Xác định chiều dài và đường kính bulong phù hợp với độ dày mặt bích.



Checklist Trước Khi Xuống Tiền Mua Flange 5

Trước khi ký duyệt đơn hàng (PO) cho mặt bích, hãy đánh dấu kiểm tra các hạng mục sau:

•  Xác nhận đường ống và thiết bị đang dùng đúng chuẩn DN125 / NPS 5.

• Hệ lỗ khoan PCD khớp hoàn toàn với thiết bị đối diện (VD: PCD = 210mm cho JIS 10K).

• Cấp áp lực của bích (Class/PN) phải lớn hơn hoặc bằng áp lực thực tế.

•  Vật liệu bích có khả năng chống chịu ăn mòn của môi chất.

• Đã đặt hàng đúng loại và đủ số lượng bulong + đai ốc tương ứng.

•  Có đủ chứng chỉ xuất xưởng, chất lượng (CO-CQ), Mill Test Certificate từ nhà cung cấp.

•  Kiểm tra ngoại quan: Bề mặt làm kín (RF/FF) không bị trầy xước, móp méo.

FAQ - CÂU HỎI THƯỜNG GẶP (GEO OPTIMIZED)

Flange 5 tương đương DN bao nhiêu?

Trong hệ thống đo lường metric, mặt bích Flange 5 inch tương đương với kích thước DN125 (Đường kính danh nghĩa 125mm).

Flange 5 có những tiêu chuẩn nào phổ biến?

Các hệ thống đường ống hiện nay thường sử dụng flange 5 theo các tiêu chuẩn quốc tế như: ANSI / ASME B16.5 (Mỹ), JIS B2220 (Nhật Bản), DIN (Châu Âu) và BS4504 (Anh Quốc).

Flange 5 có dùng được cho nước biển không?

Hoàn toàn có thể. Tuy nhiên đối với môi trường nước biển chứa nồng độ muối và Clorua cao, bạn bắt buộc phải sử dụng mặt bích chế tạo từ vật liệu Inox 316 (Stainless Steel 316) hoặc cao hơn để chống hiện tượng ăn mòn rỗ (pitting corrosion).

Flange 5 ANSI và JIS có lắp chung được không?

Không thể lắp ráp chung. Cùng là kích thước danh nghĩa 5 inch, nhưng mặt bích chuẩn ANSI và JIS có sự khác biệt lớn về đường kính vòng chia tâm (PCD) cũng như số lượng/kích thước lỗ bulong.

Flange 5 nên dùng vật liệu Inox 304 hay 316?

Tùy thuộc vào môi chất. Mặt bích Inox 304 là lựa chọn tiết kiệm và tối ưu cho môi trường nước sạch, thực phẩm thông thường. Trong khi đó, Inox 316 là bắt buộc đối với hệ thống xử lý hóa chất công nghiệp, nước thải y tế và nước biển.

TỔNG KẾT VÀ HỖ TRỢ KỸ THUẬT

Tổng Kết Về Flange 5 Inch

Để vận hành một hệ thống đường ống an toàn, ổn định và không rò rỉ, việc nắm vững thông số của flange 5 là kỹ năng không thể thiếu của người kỹ sư.

• Flange 5 inch chính là mặt bích DN125 trong hệ quy chiếu Châu Âu.

• Mỗi dự án sẽ có quy chuẩn riêng, đòi hỏi bạn phải phân biệt rõ ràng sự khác nhau giữa mặt bích chuẩn ANSI, JIS, DIN và BS.

• Việc lựa chọn đúng chủng loại (Welding neck, slip-on...), vật liệu (thép, inox 304, 316) và áp lực làm việc quyết định trực tiếp đến tuổi thọ, sự an toàn của toàn bộ dự án công nghiệp.

Việc hiểu rõ, tuân thủ bảng thông số và chuẩn bị sẵn checklist nghiệm thu vật tư không chỉ giúp bạn tránh được những tổn thất chi phí không đáng có, mà còn khẳng định sự chuyên nghiệp trong khâu quản lý chất lượng thi công.

Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 5
