Flange 50: Hướng Dẫn Chi Tiết Thông Số, Tiêu Chuẩn Và Cách Chọn Mặt Bích Chuẩn Xác
Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, việc kết nối các đoạn ống DN50 thường xuyên gây ra những lúng túng không đáng có cho đội ngũ kỹ thuật. Một tình huống thực tế thường gặp là khi bạn đặt mua một chiếc van hoặc máy bơm có đầu kết nối Flange 50, nhưng khi lắp đặt lại không thể khớp các lỗ bulong với mặt bích sẵn có trên đường ống.
Vấn đề nằm ở chỗ: "50" chỉ là kích thước danh nghĩa, trong khi các tiêu chuẩn sản xuất khác nhau sẽ có đường kính ngoài và tâm lỗ bulong khác nhau hoàn toàn. Việc chọn sai tiêu chuẩn không chỉ gây lãng phí thời gian, kinh phí mà còn tiềm ẩn nguy cơ rò rỉ, mất an toàn hệ thống. Bài viết này sẽ giúp bạn hiểu rõ từ A-Z về Flange 50 để đưa ra quyết định mua sắm và lắp đặt chính xác nhất.
2. Flange 50 là gì?
Flange 50 (hay mặt bích 50) là phụ kiện cơ khí được thiết kế để sử dụng cho đường ống có kích thước danh nghĩa là DN50. Trong hệ thống đo lường quốc tế, DN50 tương đương với đường kính ống khoảng 2 inch.
Tuy nhiên, có một lưu ý kỹ thuật quan trọng: DN50 là kích thước danh nghĩa bên trong, còn kích thước ngoài của mặt bích (Outer Diameter - OD) và độ dày sẽ thay đổi tùy thuộc vào tiêu chuẩn sản xuất (JIS, ANSI, DIN) và cấp áp lực (10K, Class 150, PN16). Do đó, không phải mọi mặt bích "phi 50" đều có thể lắp vừa với nhau.
3. Nguyên lý hoạt động của Flange 50
Mặt bích hoạt động dựa trên cơ chế kết nối cơ khí có thể tháo rời. Hai mặt bích được đặt đối diện nhau, ở giữa là một vòng đệm làm kín (Gasket), sau đó toàn bộ cụm được siết chặt bằng hệ thống bulong và đai ốc.
So với phương pháp hàn trực tiếp, sử dụng Flange 50 mang lại sự linh hoạt tối đa:
Dễ dàng tháo lắp: Phục vụ công tác bảo trì, vệ sinh hoặc thay thế thiết bị (van, đồng hồ nước).
Tính cơ động: Cho phép kết nối các đoạn ống có vật liệu khác nhau.
Độ kín khít: Nếu được lắp đặt đúng kỹ thuật với gasket phù hợp, mối nối bích có thể chịu được áp suất cực lớn mà không rò rỉ.

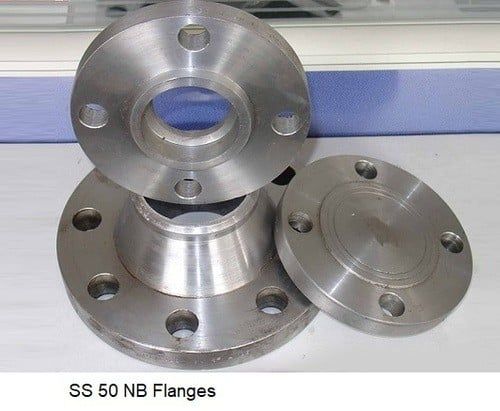

4. Các loại Flange 50 phổ biến trong công nghiệp
Dựa vào cách thức kết nối với ống và hình dáng, Flange 50 được chia thành các loại sau:
Slip-On Flange (Mặt bích hàn trượt): Ống được lồng vào bên trong bích rồi hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt.
Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ cao để hàn đối đầu với ống. Loại này chịu áp lực và nhiệt độ cực tốt, thường dùng trong dầu khí.
Blind Flange (Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các nhánh chờ.
Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren thay vì hàn, phù hợp cho các khu vực hạn chế cháy nổ.
Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đưa vào lỗ bích và hàn ở mặt ngoài, thường dùng cho hệ thống áp suất cao nhưng đường ống nhỏ.
5. Thông số kỹ thuật Flange 50 và các tiêu chuẩn quốc tế
Để chọn đúng Flange 50, bạn phải đối chiếu bảng tra kích thước theo từng tiêu chuẩn cụ thể. Dưới đây là 3 hệ tiêu chuẩn "vàng" tại thị trường Việt Nam:
Tiêu chuẩn ANSI (Mỹ)
Kích thước: 2 inch.
Cấp áp suất: Class 150, Class 300...
Đặc điểm: Thường có 4 lỗ bulong (với Class 150) nhưng kích thước tâm lỗ khác hoàn toàn hệ JIS.
Tiêu chuẩn JIS (Nhật Bản)
Kích thước: DN50.
Cấp áp suất: JIS 5K, 10K, 20K.
Ứng dụng: Rất phổ biến trong các nhà máy của Nhật, Hàn và các hệ thống cấp thoát nước dân dụng.
Tiêu chuẩn DIN / EN (Đức - Châu Âu)
Kích thước: DN50.
Cấp áp suất: PN10, PN16, PN40.
Số lỗ bulong: Thường là 4 lỗ với đường kính lỗ bulong tiêu chuẩn.
6. So sánh Flange 50 theo tiêu chuẩn: ANSI vs JIS vs DIN
| Tiêu chuẩn | Phổ biến tại | Đơn vị đo | Khả năng thay thế |
| ANSI | Quốc tế, Dầu khí | Inch | Không thể lắp lẫn với JIS/DIN |
| JIS | Châu Á (VN, Nhật) | mm | Không thể lắp lẫn với ANSI/DIN |
| DIN | Châu Âu, Hóa chất | mm | Không thể lắp lẫn với ANSI/JIS |
Insight: Sai lầm lớn nhất của nhiều đơn vị là cho rằng cứ DN50 là lắp vừa. Thực tế, khoảng cách tâm lỗ bulong (PCD) của JIS 10K khác hoàn toàn ANSI Class 150. Việc cố tình "đục lỗ" hoặc siết lệch sẽ phá hỏng mặt bích và gây rò rỉ.
7. Ứng dụng thực tế của Flange 50
Với kích thước trung bình, Flange 50 là linh hồn của nhiều hệ thống:
Hệ thống cấp thoát nước: Kết nối máy bơm và các trục đường ống chính trong tòa nhà.
Hệ thống PCCC: Các họng chờ và trạm bơm chữa cháy.
HVAC: Đường ống nước lạnh cho hệ thống Chiller.
Công nghiệp thực phẩm & Dầu khí: Dẫn dung môi, nguyên liệu hoặc khí nén.
8. Những sai lầm "đắt giá" khi chọn Flange 50
Nhầm lẫn DN với Phi (mm): DN50 là kích thước danh nghĩa, tương đương ống có đường kính ngoài xấp xỉ 60mm. Nếu bạn tìm mặt bích có lỗ đúng 50mm, bạn sẽ không thể lồng ống vào được.
Chọn sai vật liệu: Dùng mặt bích thép cho môi trường hóa chất ăn mòn thay vì inox 304/316L sẽ khiến hệ thống nhanh chóng bị rỉ sét.
Lắp đặt sai kỹ thuật: Không sử dụng gasket hoặc dùng gasket không phù hợp với nhiệt độ/áp suất của lưu chất.
9. Checklist chọn mua và Lưu ý lắp đặt Flange 50 chuẩn xác
Checklist chọn mua:
✔ Xác định rõ thiết kế yêu cầu tiêu chuẩn nào (ANSI, JIS hay DIN).
✔ Kiểm tra áp lực vận hành (ví dụ: 10 bar thì chọn JIS 10K hoặc PN16).
✔ Chọn vật liệu: Thép carbon (A105), Inox (304, 316), hay nhựa PVC/CPVC.
✔ Kiểm tra số lỗ bulong và đường kính tâm lỗ.
Lưu ý khi lắp đặt:
Siết bulong theo hình sao (Star Pattern): Giúp lực ép dàn đều lên gasket, tránh làm vênh mặt bích.
Sử dụng Gasket phù hợp: Cao su cho nước lạnh, PTFE cho hóa chất, chì cho hơi nóng.
Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song trước khi siết bulong.
10. FAQ - Câu hỏi thường gặp
H3: Flange 50 là DN bao nhiêu?
Flange 50 tương đương với DN50, hệ inch là 2".
H3: Flange 50 có mấy lỗ bulong?
Tùy tiêu chuẩn. Thông thường hệ JIS 10K và ANSI Class 150 của DN50 sẽ có 4 lỗ bulong. Tuy nhiên ở cấp áp suất cao hơn, số lỗ có thể thay đổi.
H3: Có thể lắp mặt bích ANSI cho van tiêu chuẩn JIS không?
Không. Lỗ bulong sẽ bị lệch, không thể xuyên bulong qua được.
Kết luận
Flange 50 là một phụ kiện nhỏ nhưng đóng vai trò quyết định đến sự thành bại của một hệ thống đường ống. Chỉ cần sai lệch một chút về tiêu chuẩn hoặc vật liệu, bạn có thể phải đối mặt với những sự cố rò rỉ nghiêm trọng.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn chuyên sâu và thực tế nhất để lựa chọn Flange 50 chuẩn xác. Nếu bạn vẫn còn băn khoăn về bảng tra kích thước hoặc cần tư vấn báo giá Flange 50 phù hợp nhất cho công trình, hãy liên hệ ngay với chúng tôi để được hỗ trợ kỹ thuật 24/7!
