Tổng Quan Kiến Thức Về Mặt Bích Flange 6 Inch (DN150): Kích Thước, Tiêu Chuẩn Và Ứng Dụng

Vì Sao Flange 6 Inch Là Kích Thước Được Sử Dụng Phổ Biến Nhất?

Trong quá trình thi công các dự án công nghiệp, từ việc triển khai hệ thống cấp nước sạch cho đến lắp đặt đường ống PCCC hay hệ thống HVAC, các kỹ sư thường xuyên phải xử lý các đường ống cỡ trung bình lớn. Nổi bật trong số đó là flange 6 inch – một trong những kích thước mặt bích có mặt ở hầu hết các bản vẽ kỹ thuật.

Tuy nhiên, trên thực tế, rất nhiều nhà thầu và người mua hàng gặp khó khăn khi xử lý kích thước này:

• Không nắm rõ flange 6 inch tương đương kích thước hệ mét là bao nhiêu.

• Bối rối giữa việc chọn tiêu chuẩn ANSI (Mỹ) hay JIS (Nhật Bản) cho phù hợp với van bướm, van cổng hiện có.

• Chọn sai chuẩn mặt bích dẫn đến lỗ bulong bị lệch, không thể lắp ghép, gây chậm tiến độ và tiêu hao chi phí sửa chữa.

Việc cảm thấy hoang mang trước ma trận thông số kỹ thuật là điều hoàn toàn dễ hiểu. Dưới góc độ của một chuyên gia trong ngành van và phụ kiện ống, tôi sẽ giúp bạn giải mã chi tiết kích thước flange 6 inch, từ thông số kỹ thuật, tiêu chuẩn áp dụng cho đến cách lựa chọn chính xác nhất để hệ thống vận hành trơn tru.

Flange 6 Là Gì?

Định nghĩa và chức năng cốt lõi

Flange 6 (hay mặt bích 6 inch) là một loại phụ kiện cơ khí có kích thước danh nghĩa theo hệ inch là NPS 6 (Nominal Pipe Size 6), tương đương với đường kính danh nghĩa DN150 theo hệ mét.

Về mặt chức năng, mặt bích này đóng vai trò như một điểm nối trung gian hoàn hảo:

• Kết nối đường ống: Ghép nối các đoạn ống 6 inch lại với nhau tạo thành một hệ thống khép kín.

• Kết nối thiết bị: Lắp ráp trực tiếp với các loại van công nghiệp (van bướm, van bi, van cổng), đồng hồ đo lưu lượng hoặc máy bơm công suất lớn.

• Hỗ trợ bảo trì: Cho phép tháo lắp, vệ sinh và sửa chữa các cụm chi tiết một cách nhanh chóng mà không cần phải cắt đứt đường ống như phương pháp hàn vĩnh viễn.

Đặc điểm nổi bật

Mặt bích 6 inch sở hữu kích thước trung bình lớn, cung cấp tiết diện lưu thông rộng rãi. Do đó, chúng vô cùng phù hợp cho các hệ thống đòi hỏi lưu lượng dòng chảy cao, chịu được áp suất mạnh và được ứng dụng rộng rãi trong các khu công nghiệp trọng điểm.

Flange 6 Inch Tương Đương Bao Nhiêu DN?

Một trong những câu hỏi phổ biến nhất là quy đổi từ hệ inch sang hệ mét. Dưới đây là bảng quy đổi chuẩn quốc tế giúp bạn đối chiếu nhanh chóng:

Giải thích kỹ thuật:

Thông số NPS 6 = DN150. Khi bạn thấy trên bản vẽ ghi "Flange 6" hoặc "flange 6 dn150", điều này có nghĩa là hệ thống đang yêu cầu một mặt bích có đường kính danh nghĩa là 150mm. Đây là kích thước tiêu chuẩn quốc tế (pipe flange dn150) giúp đồng bộ hóa các thiết bị vật tư trên toàn cầu. [chèn link: Xem thêm về các kích thước mặt bích thông dụng tại đây]

Các Tiêu Chuẩn Flange 6 Inch Phổ Biến Nhất

Việc chỉ biết kích thước DN150 là chưa đủ. Mặt bích được chế tạo theo nhiều tiêu chuẩn khắt khe khác nhau để đáp ứng áp lực và môi trường chuyên biệt.

Tiêu chuẩn ANSI / ASME B16.5 (Mỹ)

Ansi flange 6 inch là dòng mặt bích được thiết kế theo hệ đo lường inch của Hoa Kỳ. Đặc trưng của tiêu chuẩn này là khả năng chịu nhiệt và áp suất cực kỳ tốt, được ứng dụng làm tiêu chuẩn vàng trong ngành dầu khí, hóa dầu và năng lượng.

• Pressure Class: Chia thành các cấp độ áp suất như flange 6 class 150, Class 300, Class 600, Class 900. Trong đó, class 150 flange là loại thông dụng nhất cho hệ thống dẫn nước và khí thông thường.

Tiêu chuẩn JIS B2220 (Nhật Bản)

Jis flange 6 inch là tiêu chuẩn công nghiệp Nhật Bản, đặc biệt phổ biến tại Việt Nam và các nước châu Á nhờ sự hiện diện của các nhà thầu Nhật Bản.

• Đặc điểm: Thường sử dụng các cấp áp suất JIS 5K, JIS 10K, JIS 16K, JIS 20K. Dòng jis flange dn150 10K được dùng nhiều nhất trong cấp nước và PCCC.

Tiêu chuẩn DIN / EN1092-1 (Châu Âu)

Din flange dn150 được thiết kế hoàn toàn theo hệ mét, sử dụng rộng rãi tại các nhà máy có nguồn gốc dây chuyền từ châu Âu.

• Đặc điểm: Chịu áp lực được ký hiệu theo PN (Pressure Nominal) như PN10, pn16 flange, PN25.

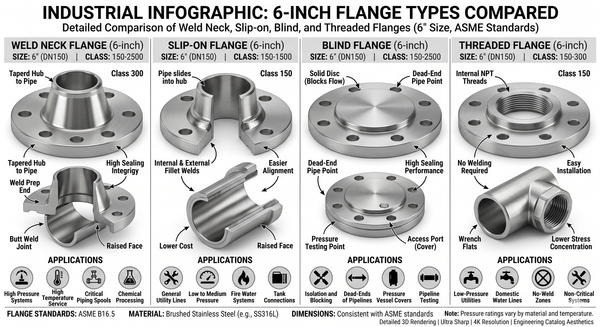

Các Loại Flange 6 Inch Thường Gặp Và Ứng Dụng

Mỗi loại thiết kế (kiểu dáng) của mặt bích sẽ phục vụ một mục đích cụ thể. Việc chọn sai loại có thể làm giảm tuổi thọ hệ thống.

Weld Neck Flange (Mặt bích cổ hàn)

Weld neck flange 6 inch có một phần cổ thon dài được hàn đối đầu trực tiếp vào đường ống.

• Ưu điểm: Khả năng chịu áp lực và biến dạng nhiệt cực kỳ xuất sắc.

• Ứng dụng: Là lựa chọn số 1 cho các đường ống có áp suất, nhiệt độ cao hoặc có tính rung lắc mạnh.

Slip On Flange (Mặt bích hàn trượt)

Slip on flange 6 inch có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong mặt bích trước khi hàn cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ căn chỉnh lắp đặt, chi phí sản xuất thấp hơn mặt bích cổ hàn.

• Ứng dụng: Phù hợp với hệ thống áp suất thấp và vừa.

Blind Flange (Mặt bích mù)

Không có lỗ ở giữa. Blind flange 6 inch được thiết kế như một tấm nắp.

• Ứng dụng: Dùng để bịt kín đầu cuối của đường ống, tiện lợi cho việc xả khí, xả cặn hoặc chờ mở rộng hệ thống trong tương lai.

Socket Weld Flange (Mặt bích hàn lồng)

Có một bậc lõm bên trong lỗ bích để đường ống tựa vào, sau đó hàn xung quanh vành ngoài.

• Ứng dụng: Thường dùng cho các đường ống nhỏ có áp suất cao, tuy nhiên với kích thước 6 inch thì ít phổ biến hơn so với Slip On.

Threaded Flange (Mặt bích ren)

Kết nối với đường ống thông qua các bước ren gia công sẵn trong lỗ bích.

• Ứng dụng: Rất lý tưởng cho những môi trường nguy hiểm không cho phép phát sinh tia lửa hàn (như trạm xăng, đường ống khí gas).

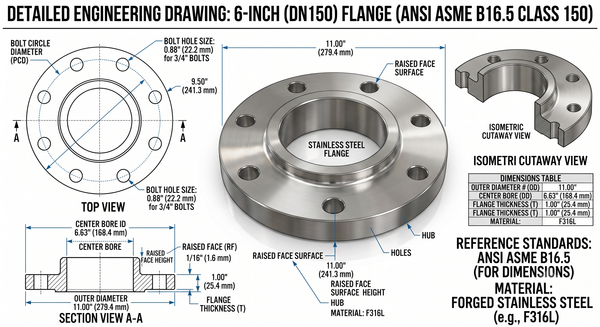

Thông Số Kỹ Thuật Quan Trọng Của Flange 6

Khi đọc tài liệu flange dimensions chart, bạn cần nắm chắc 4 thông số kỹ thuật tạo nên một chiếc mặt bích hoàn chỉnh:

1. Kích thước danh nghĩa: NPS 6 hoặc DN150.

2. Áp suất làm việc (Pressure Rating): PN10, PN16, Class 150, Class 300, JIS 10K. Quyết định khả năng chịu tải của phụ kiện.

3. Vật liệu chế tạo:

   • Thép carbon A105 (carbon steel flange): Rẻ, bền bỉ, dùng cho nước và khí.

   • Inox 304 / 316 (stainless steel flange): Chống ăn mòn tuyệt đối, dùng cho thực phẩm, vi sinh, hóa chất.

   • Nhựa PVC / uPVC: Nhẹ, chống ăn mòn hóa học, áp suất thấp.

4. Kiểu mặt bích (Face Type):

   • RF flange (Raised Face): Mặt lồi, tập trung áp lực lên gioăng giúp chống rò rỉ rất tốt.

   • FF flange (Flat Face): Mặt phẳng, thường dùng cho bích gang hoặc nhựa để tránh nứt gãy khi siết.

   • RTJ (Ring Type Joint): Chuyên trị áp suất cực cao.



So Sánh Flange 6 ANSI Và JIS: Tại Sao Không Được Lắp Lẫn Nhau?

Rất nhiều kỹ sư mới vào nghề thường mắc sai lầm là cố gắng ghép một chiếc mặt bích van JIS 10K vào đường ống dùng bích ANSI Class 150 vì nghĩ "cùng là DN150". Hãy xem bảng so sánh dưới đây:

Hậu quả nếu lắp sai lệch: Khoảng cách tâm lỗ bulong (PCD) của hệ ANSI và JIS khác nhau. Dù độ chênh lệch chỉ là vài milimet, bạn cũng không thể xỏ bulong qua cả hai mặt bích. Nếu cố tình mài rộng lỗ bulong để ép vào, cấu trúc chịu lực sẽ bị phá vỡ, dẫn đến nguy cơ bục nổ đường ống khi vận hành có áp.

Ứng Dụng Thực Tế Của Mặt Bích 6 Inch

Kích thước flange 6 inch là trung tâm của rất nhiều mạng lưới truyền dẫn công nghiệp:

Hệ thống cấp thoát nước

Sử dụng rộng rãi tại các trạm bơm nhà máy nước, kết nối đường ống chính dẫn nước sạch phân phối vào các khu dân cư hoặc khu công nghiệp.

Hệ thống PCCC (Phòng cháy chữa cháy)

Industrial flange DN150 xuất hiện dày đặc ở trục đứng cấp nước chữa cháy của các tòa nhà cao tầng. Đòi hỏi chịu được áp lực cao để máy bơm đẩy nước lên tầng thượng.

Hệ thống HVAC (Điều hòa trung tâm)

Lắp đặt tại hệ thống Chiller và Cooling Tower (tháp giải nhiệt). Chúng cần độ bền bỉ cao để duy trì lưu lượng nước lạnh lưu thông liên tục 24/7.

Nhà máy hóa chất và Thực phẩm

Đường ống hóa chất độc hại hoặc hệ thống vệ sinh tại chỗ (CIP) của nhà máy bia, sữa yêu cầu nghiêm ngặt việc sử dụng bích inox 316 để không làm biến chất lưu chất.

5 Sai Lầm Trầm Trọng Thường Gặp Khi Chọn Flange 6

1. Nhầm DN150 với DN125: Mắt thường khó phân biệt, nếu không đo đạc chính xác sẽ mua nhầm, mất thời gian đổi trả.

2. Không kiểm tra tiêu chuẩn hệ thống: Mua bích tiêu chuẩn DIN về lắp cho hệ thống đang dùng van tiêu chuẩn JIS.

3. Chọn sai vật liệu: Dùng bích thép carbon cho đường ống dẫn hóa chất axit, gây ăn mòn và thủng đường ống chỉ sau vài tháng.

4. Bỏ qua áp suất vận hành: Lắp mặt bích PN10 cho đường ống có áp lực thực tế lên tới 15 bar, gây xì gioăng, rò rỉ.

5. Không đối chiếu bản vẽ kỹ thuật: Mua theo cảm tính mà không đọc kỹ spec list từ bộ phận thiết kế.



Hướng Dẫn: Checklist 6 Bước Chọn Flange 6 Inch Đúng Chuẩn

Để tránh lãng phí ngân sách và đảm bảo an toàn, hãy luôn tuân thủ checklist lựa chọn sau:

• Bước 1 - Xác định tiêu chuẩn thiết kế: Hệ thống yêu cầu ANSI B16.5, JIS B2220 hay DIN EN1092-1?

• Bước 2 - Xác định áp suất làm việc tối đa: Class 150, Class 300, PN10 hay PN16? Áp suất thiết kế phải luôn cao hơn áp suất hoạt động thực tế.

• Bước 3 - Chọn vật liệu phù hợp môi chất: Nước sạch (Thép carbon, Inox 304), Hóa chất (Inox 316, nhựa uPVC).

• Bước 4 - Chọn kiểu dáng mặt bích (Face & Type): Cần RF hay FF? Cần Weld Neck, Slip On hay Blind?

• Bước 5 - Đối chiếu bản vẽ: Khớp mọi thông số với bản vẽ thi công được duyệt.

• Bước 6 - Kiểm tra phụ kiện đi kèm: Lên danh sách gioăng làm kín (gasket) và bulong (bolts) đúng chuẩn tương ứng.

Lưu Ý Cốt Lõi Khi Lắp Đặt Flange 6 Inch

Dù mặt bích chất lượng đến đâu, thi công ẩu cũng sẽ gây rò rỉ. Cần nhớ:

• Sử dụng gioăng làm kín (PTFE, cao su EPDM hoặc gioăng thép quấn xoắn) tương thích với hóa chất.

• Siết bulong theo nguyên tắc đối xứng (hình ngôi sao) để lực ép lên bề mặt gioăng được phân bổ đều.

• Kiểm tra mô-men siết bằng cờ lê lực đúng quy định.

• Test áp, kiểm tra độ kín bằng nước hoặc khí trước khi đưa vào vận hành chính thức.

Giải Đáp Nhanh (FAQ) Về Flange 6

Flange 6 tương đương DN bao nhiêu?

Flange 6 inch (NPS 6) tương đương với kích thước đường kính danh nghĩa DN150 theo hệ mét.

Flange 6 có những tiêu chuẩn kết nối nào?

Các tiêu chuẩn phổ biến nhất trên thị trường bao gồm ANSI/ASME B16.5 (Mỹ), JIS B2220 (Nhật Bản) và DIN / EN1092-1 (Châu Âu).

Flange 6 có thể chịu được áp suất bao nhiêu?

Khả năng chịu áp suất phụ thuộc vào tiêu chuẩn, kéo dài từ PN10, PN16, JIS 10K, Class 150 cho đến Class 300, Class 600... tương đương với áp lực từ 10 bar đến hàng trăm bar.

Khi nào nên chọn bích inox 304 và khi nào dùng bích inox 316?

Bích inox 304 phù hợp cho nước sạch, nước thải nhẹ. Trong môi trường chứa hóa chất mạnh, muối biển hoặc có tính ăn mòn cao, bắt buộc phải nâng cấp lên bích inox 316.

Mặt bích ANSI 6 inch và JIS 6 inch có thể lắp chung với nhau không?

Thông thường là KHÔNG. Kích thước vòng chia bulong (PCD) và đường kính lỗ bulong của hai hệ này hoàn toàn khác nhau, việc cố tình lắp ghép sẽ gây mất an toàn kỹ thuật.

Tổng Kết: Flange 6 Inch (DN150) Cần Sự Chính Xác Tuyệt Đối

Như vậy, chúng ta có thể khẳng định flange 6 (DN150) là một mắt xích sống còn trong các hệ thống đường ống công nghiệp hiện đại. Việc hiểu rõ bản chất của một chiếc mặt bích 6 inch – từ việc nắm vững kích thước quy đổi, phân biệt rõ ràng giữa tiêu chuẩn ANSI, JIS, DIN cho đến việc áp dụng đúng vật liệu (thép, inox) và thông số áp suất – là chìa khóa để kiến tạo nên một hệ thống bền vững, an toàn.

Bất kỳ sự sai lệch nào trong khâu lựa chọn không chỉ làm đình trệ quá trình lắp ráp mà còn để lại những hệ lụy khôn lường về nguy cơ rò rỉ, cháy nổ, gây thiệt hại hàng tỷ đồng cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Flange 6
